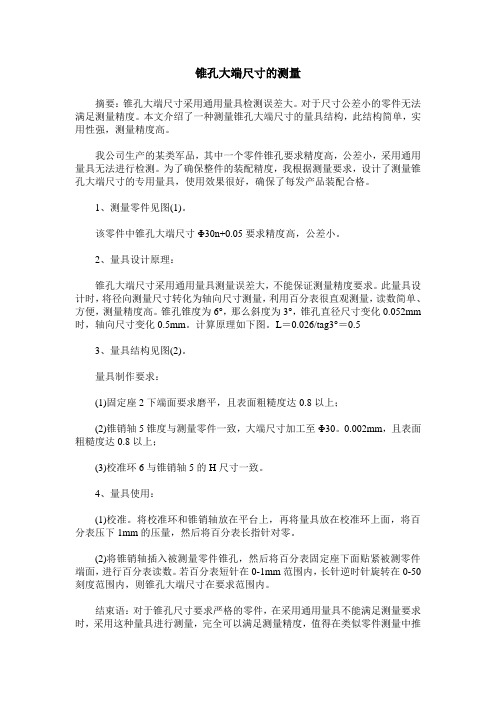

锥孔大端尺寸的测量摘要：锥孔大端尺寸采用通用量具检测误差大。
对于尺寸公差小的零件无法满足测量精度。
本文介绍了一种测量锥孔大端尺寸的量具结构，此结构简单，实用性强，测量精度高。
我公司生产的某类军品，其中一个零件锥孔要求精度高，公差小，采用通用量具无法进行检测。
为了确保整件的装配精度，我根据测量要求，设计了测量锥孔大端尺寸的专用量具，使用效果很好，确保了每发产品装配合格。
1、测量零件见图(1)。
该零件中锥孔大端尺寸Φ30n+0.05要求精度高，公差小。
2、量具设计原理：锥孔大端尺寸采用通用量具测量误差大，不能保证测量精度要求。
此量具设计时，将径向测量尺寸转化为轴向尺寸测量，利用百分表很直观测量，读数简单、方便，测量精度高。
锥孔锥度为6°，那么斜度为3°，锥孔直径尺寸变化0.052mm 时，轴向尺寸变化0.5mm。
计算原理如下图。
L＝0.026/tag3°＝0.53、量具结构见图(2)。
量具制作要求：(1)固定座2下端面要求磨平，且表面粗糙度达0.8以上；(2)锥销轴5锥度与测量零件一致，大端尺寸加工至Φ30。
0.002mm，且表面粗糙度达0.8以上；(3)校准环6与锥销轴5的H尺寸一致。
4、量具使用：(1)校准。
将校准环和锥销轴放在平台上，再将量具放在校准环上面，将百分表压下1mm的压量，然后将百分表长指针对零。
(2)将锥销轴插入被测量零件锥孔，然后将百分表固定座下面贴紧被测零件端面，进行百分表读数。
若百分表短针在0-1mm范围内，长针逆时针旋转在0-50刻度范围内，则锥孔大端尺寸在要求范围内。
结束语：对于锥孔尺寸要求严格的零件，在采用通用量具不能满足测量要求时，采用这种量具进行测量，完全可以满足测量精度，值得在类似零件测量中推广。
锥孔大端尺寸的测量锥孔大端尺寸的测量摘要：锥孔大端尺寸采用通用量具检测误差大。
对于尺寸公差小的零件无法满足测量精度。
本文介绍了一种测量锥孔大端尺寸的量具结构，此结构简单，实用性强，测量精度高。
我公司生产的某类军品，其中一个零件锥孔要求精度高，公差小，采用通用量具无法进行检测。
为了确保整件的装配精度，我根据测量要求，设计了测量锥孔大端尺寸的专用量具，使用效果很好，确保了每发产品装配合格。
1、测量零件见图(1)。
该零件中锥孔大端尺寸Φ30n+0.05要求精度高，公差小。
2、量具设计原理：锥孔大端尺寸采用通用量具测量误差大，不能保证测量精度要求。
此量具设计时，将径向测量尺寸转化为轴向尺寸测量，利用百分表很直观测量，读数简单、方便，测量精度高。
锥孔锥度为6°，那么斜度为3°，锥孔直径尺寸变化0.052mm 时，轴向尺寸变化0.5mm。
计算原理如下图。
L＝0.026/tag3°＝0.53、量具结构见图(2)。
量具制作要求：(1)固定座2下端面要求磨平，且表面粗糙度达0.8以上；(2)锥销轴5锥度与测量零件一致，大端尺寸加工至Φ30。
0.002mm，且表面粗糙度达0.8以上；(3)校准环6与锥销轴5的H尺寸一致。
4、量具使用：(1)校准。
将校准环和锥销轴放在平台上，再将量具放在校准环上面，将百分表压下1mm的压量，然后将百分表长指针对零。
(2)将锥销轴插入被测量零件锥孔，然后将百分表固定座下面贴紧被测零件端面，进行百分表读数。
若百分表短针在0-1mm范围内，长针逆时针旋转在0-50刻度范围内，则锥孔大端尺寸在要求范围内。
结束语：对于锥孔尺寸要求严格的零件，在采用通用量具不能满足测量要求时，采用这种量具进行测量，完全可以满足测量精度，值得在类似零件测量中推。
指定位置处锥孔直径偏差的测量摘要：本论文研究了指定位置处锥孔直径偏差的测量方法。
在机械加工中，锥孔是常用的零件连接方式，其连接精度对于机械加工精度有着重要的影响。
本文提出了一种基于三坐标测量仪的测量方法，可以实现对指定位置处锥孔直径偏差的高精度测量。
首先，本文介绍了锥孔直径偏差的概念和测量意义。
然后，详细阐述了测量方法的具体步骤和技术要点。
最后，通过实验验证了该方法的可行性和准确性。
实验结果表明，该方法能够实现高精度的指定位置处锥孔直径偏差测量，为提高机械加工精度和保证产品质量提供了有效的技术手段。
关键词：锥孔直径偏差；测量方法；三坐标测量仪；精度一、引言在机械加工中，锥孔连接是常用的零件连接方式，其优点是结构简单，连接紧密，重量轻，负荷能力大。
然而，由于机械加工精度的限制，锥孔连接往往存在一定的直径偏差，这会对零件的安装、使用和维修带来困难。
因此，研究锥孔直径偏差的测量方法，对于提高机械加工精度和保证产品质量具有重要的意义。
目前，国内外学者在锥孔直径偏差的测量方面已经进行了一定的研究。
其中，常用的测量方法包括：测量孔法、三点测量法、环形测量法、视觉测量法等。
然而，这些方法在实际应用中存在一定的局限性，如精度不够高、操作复杂等。
本文首先介绍了锥孔直径偏差的概念和测量意义，然后详细阐述了指定位置处锥孔直径偏差的测量方法，包括测量仪器的选择和使用、测量步骤和技术要点、数据处理和误差分析等。
最后，通过实验验证了该方法的可行性和准确性，并对实验结果进行了分析和总结[1]。
二、锥孔直径偏差的概念和测量意义2.1锥孔的定义和分类锥孔是一种锥形的孔洞，通常用于连接零件。
根据连接方式和形状，锥孔可以分为直角锥孔、斜角锥孔、曲面锥孔等多种类型。
在机械加工中，直角锥孔和斜角锥孔是最常见的类型。
2.2锥孔直径偏差的定义和测量意义锥孔直径偏差是指锥孔孔径与理论值之间的差异，它是影响锥孔连接精度的主要因素之一。
测量锥孔直径偏差的目的是为了评估零件连接的精度和可靠性，以便在必要时进行调整和修正。
对于高精度锥孔在加工过程中有很高的要求。
尺寸、表面粗糙度和形位公差都要达到要求,以此来保证质量。
工作人员应该在机械加工过程多实验,多总结,寻求到合适的方法,这样不仅能生产出合格的产品而且可以解决成本,避免不必要的浪费。
1 锥孔加工方法的设计和总结1.1首先应选择合适的刀具、余量及几何参数锥孔加工的表面粗糙度、精度和行为公差直接受到余量的影响,所以选择合适的余量是一个首先应该解决的问题。
余量的确定是有层次的进行的,通过粗车锥孔留余量1mm,然后通过半精车留余量0.2mm,最后精车孔到尺寸。
这个过程的每一步都要细心,这样才能保证下面工作的顺利进行。
其次产品加工的精度、粗糙度和形位公差是由刀具和几何参数来保障的,刀片我们选择YW4、红硬性比较强、耐磨耐火耐高温的合金刀片,用专用的端面车刀磨出第二个锋角,修磨长度为4～5mm,其夹角为120°与副切削刃连接处用油石磨出r0.2～0.5mm的过渡刃。
这样可以对刀剑起到保护作用并减少残留面积高度。
切削刃表面粗糙度的值为Ra0.8～0.4μm。
这种方法在实际的操作过程中较为便捷、实用。
1.2提高表面粗糙度和强度并杜绝积削瘤的产生首先我们采用了专用座圈精加工的滚压器进行滚压来提高锥孔表面的粗糙度和强度,表面粗糙度可以达到Ra0.2～0.1μm。
通过滚压的方法,使其耐热耐磨强度增加,增加产品的使用寿命。
另外在机械加工过程中还有一点也时刻注意,那就是杜绝积削瘤的产生。
时间操作中为了避免积削瘤的产生,我们要充分冷却,使切削速度加快,使其高于30～35m/min。
还有很重要的一点是降低各刃前后面的表面粗糙度值,及时消除积削瘤残痕。
这些细节性的事项就需要工作人员在操作的过程中认真信心并保持高度的注意力。
1.3小拖板的改进以及其它注意事项在产品加工过程中一般都是用手动来实现小拖板的运动的,这样费时费力,增加了工作人员的劳动强度。
改进的观念是便手动为机械传动,采用齿轮转动,大大的节约了人力成本。
浅谈大型锥孔轴承的内径锥孔测量锥孔轴承的锥孔测量，根据GB/T307.1—2005 《滚动轴承公差》中的技术要求和GB/T307.2-2005《滚动轴承测量和检测的原则及方法》，锥孔的检测应该选择在D712、D713仪器上进行检测。
即通过制作锥孔标准件在仪器上进行对表比较测量。
但是，由于仪器的测量范围限制，只适用于直径在200mm以内的锥孔产品。
直径超过200mm的大型锥孔轴承产品，体积大、重量重，超出仪器的承重和测量范围。
为了解决大型锥孔轴承的锥孔测量问题，针对锥孔轴承的锥孔技术要求和控制的关键项目进行分析，以便找到科学、合理、准确的检测方法。
1理论分析锥孔轴承的锥孔技术要求，也就是锥孔的形位公差，在GB/T307.1—2005《滚动轴承公差》中有详细的规定，主要控制的内容为：锥孔平均直径尺寸公差Δd mp（用圆锥孔理论小端实际平均直径偏差的极限表示）、直径变动量公差V d sp（用圆锥孔任一单一径向平面内的内径变动量的最大值表示）、锥角公差Δd1mp－Δd mp（用圆锥孔两端实际平均直径的偏差之差值的极限表示）。
锥孔的平均直径尺寸公差Δd mp和锥角公差Δd1mp－Δd mp均是允许“+”不允许“－”，即锥孔的平均直径尺寸公差和锥角公差只允许大不允许小。
锥孔轴承锥孔尺寸的基准是锥孔的小端直径尺寸。
当锥孔小端直径尺寸确定后，由于锥角的存在，锥孔大端的尺寸随高度的变化而变化。
所以，在锥孔产品的生产加工中，控制好锥孔产品的高度尺寸公差和锥孔的小端直径尺寸及锥角的公差，锥孔的大端直径尺寸就自然形成且符合质量标准。
这也是采用仪器D712检测的理论基础。
同理，控制好锥孔产品的高度尺寸公差和锥孔的两端直径尺寸公差，锥孔产品的锥角也自然形成且锥角公差也会符合产品的质量标准。
（a）理论锥孔示意图（b）实际锥孔示意图图1 产品示意图2测量方法为了测量大型锥孔轴承的锥孔内径尺寸，根据上述分析，决定采用控制锥孔两端定点位置直径尺寸的方法控制锥孔尺寸精度，即通过测量锥孔两端定点位置的直径尺寸来达到控制锥孔尺寸和锥孔角度的目的。
锥度孔孔径测量方法
锥度孔孔径的测量方法可以采用间接测量法。
在《航空工业检验员手册》上，有一种测量锥孔大径的方法，需要知道球半径、lH及银角九，然后通过公
式计算锥孔大径。
不过，这种方法对于锥角90°要求不太严格的产品可能不太合适。
另一种更简单的方法是消除对D的影响。
如果锥孔与球正好相切在大径D 处，此时的球半径临值将是一个临界值。
当r > 端时，锥孔与球相交在大径D处；当r < 端时，即是前面手册中的方法。
为了避免对D的影响，可以
选择一个合适的球半径值，使公式中各项参数对D值的影响相互抵消。
请注意，这两种方法都涉及到比较复杂的数学计算和专业知识，可能需要专业的技术人员进行操作。
如果需要更详细的信息，建议咨询专业技术人员或查阅相关的技术文献。
皮带轮锥孔锥度公差概述说明以及解释1. 引言1.1 概述皮带轮是机械传动系统中常用的零件之一，具有重要的功能和作用。
而皮带轮的锥孔锥度公差被认为是影响其质量和性能的关键因素之一。
本文将对皮带轮锥孔锥度公差进行详细的概述、说明与解释。
1.2 文章结构本文共分为五个主要部分：引言、皮带轮锥孔锥度公差的背景和原理、皮带轮锥孔锥度公差的测量方法与标准、解释不同类型皮带轮锥孔锥度公差参数及其意义、结论与展望。
在这些部分中，我们将逐步深入介绍和讨论相关内容，以便读者全面了解和掌握皮带轮锥孔锥度公差的相关知识与应用。
1.3 目的本文旨在全面介绍皮带轮锥孔锥度公差，并详细阐述其背景、原理、测量方法与标准以及各种参数的解释与意义。
通过阅读本文，读者将能够深入了解皮带轮锥孔锥度公差的重要性及其对系统性能的影响，掌握常用的测量方法与标准，并对不同类型的皮带轮锥孔锥度公差参数有清晰的理解。
同时，本文还将对未来研究方向和相关行业的应用前景进行展望，以期为读者提供有价值的参考和指导。
2. 皮带轮锥孔锥度公差的背景和原理:2.1 皮带轮锥孔的定义和功能:皮带轮是一种用于传递动力和扭矩的机械设备，常见于车辆、工程机械等各种工业领域。
它由一个金属圆盘构成，上面有许多齿或凹槽，可以与皮带连接，从而使能量传递到其他机械部件。
而皮带轮锥孔则是指位于皮带轮中心的空洞，其形状呈锥形。
皮带轮锥孔起着固定和连接作用。
通过将机器的输入或输出轴与皮带轴进行联结，在不同径向位置上提供了可靠的动力传输；同时也便于安装、拆卸和调整。
除此之外，具有良好的设计和制造质量的皮带轮还能够减少内部运动中产生的摩擦、噪音和振动等问题。
2.2 锥孔锥度公差的重要性:在实际应用中，为了保证两个旋转部件（比如真空泵、离心机等）间的匹配精度和稳定性，皮带轮锥孔的几何参数尤为重要。
而其中最重要的参数之一就是锥孔的锥度公差。
皮带轮锥孔锥度公差决定了皮带轴向与接合齿面之间的相对位置关系以及二者之间的径向间隙。
一种内锥测量方法引言在工程领域中，测量技术一直是一个至关重要的领域。
特别是在精密加工和装配过程中，通过有效的测量方法可以保证工件的质量和精度。
而内锥测量作为一种常见的测量方法，对于工件的内孔尺寸和形状进行精确测量具有重要的意义。
本文将介绍一种新的内锥测量方法，旨在提高测量精度和效率，以满足现代工程领域对于高精度测量的需求。
一、内锥测量方法的概述内锥测量是一种用于测量工件内孔尺寸和形状的技术方法。
它广泛应用于精密机械加工、汽车制造、航空航天等领域。
传统的内锥测量方法通常使用内径千分尺、内径规等测量工具，通过对工件内孔进行直接插入测量，来获取内孔的尺寸和形状参数。
传统方法存在操作复杂、测量精度受操作人员水平影响大等缺点。
本文介绍的新型内锥测量方法，采用先进的光学测量技术和数据处理手段，结合计算机辅助设计与制造技术，旨在提高内锥测量的精度和效率，降低操作难度，为工程领域内锥测量注入新的活力。
二、新型内锥测量方法的原理新型内锥测量方法主要原理是利用光学投影技术，结合数字图像处理和三维重构算法，实现对工件内孔的精密测量。
具体步骤如下：1. 光学成像：通过高分辨率的光学成像设备，对工件内孔进行成像捕获，获取内孔的表面轮廓信息。
2. 图像处理：利用数字图像处理技术，对获取的内孔表面轮廓进行边缘检测、滤波去噪、边缘连接等处理，得到清晰的内孔轮廓图像。
3. 三维重构：基于内孔轮廓图像数据，采用三维重构算法，生成内孔的三维几何模型，包括内孔的尺寸、形状等参数。
4. 数据分析：对得到的内孔三维模型数据进行分析处理，实现对内孔尺寸、形状等参数的精确提取和测量。
新型内锥测量方法的关键在于光学成像和数字图像处理技术的应用，结合三维重构算法，实现了对内孔的非接触式、高精度测量。
相比传统方法，新型方法无需直接插入式测量，可避免工件损伤和操作不当带来的测量误差，同时提高了测量效率和自动化水平。
三、新型内锥测量方法的特点与优势1. 非接触式测量：新型内锥测量方法采用光学成像技术，无需直接接触工件内孔，避免了因直接接触而带来的工件损伤和测量误差。
浅谈大型锥孔轴承的内径锥孔测量
锥孔轴承的锥孔测量，根据GB/T307.1—2005 《滚动轴承公差》中的技术要求和GB/T307.2-2005《滚动轴承测量和检测的原则及方法》，锥孔的检测应该选择在D712、D713仪器上进行检测。
即通过制作锥孔标准件在仪器上进行对表比较测量。
但是，由于仪器的测量范围限制，只适用于直径在200mm以内的锥孔产品。
直径超过200mm的大型锥孔轴承产品，体积大、重量重，超出仪器的承重和测量范围。
为了解决大型锥孔轴承的锥孔测量问题，针对锥孔轴承的锥孔技术要求和控制的关键项目进行分析，以便找到科学、合理、准确的检测方法。
1理论分析
锥孔轴承的锥孔技术要求，也就是锥孔的形位公差，在GB/T307.1—2005《滚动轴承公差》中有详细的规定，主要控制的内容为：锥孔平均直径尺寸公差Δd mp（用圆锥孔理论小端实际平均直径偏差的极限表示）、直径变动量公差V d sp（用圆锥孔任一单一径向平面内的内径变动量的最大值表示）、锥角公差Δd1mp－Δd mp（用圆锥孔两端实际平均直径的偏差之差值的极限表示）。
锥孔的平均直径尺寸公差Δd mp和锥角公差Δd1mp－Δd mp均是允许“+”不允许“－”，即锥孔的平均直径尺寸公差和锥角公差只允许大不允许小。
锥孔轴承锥孔尺寸的基准是锥孔的小端直径尺寸。
当锥孔小端直径尺寸确定后，由于锥角的存在，锥孔大端的尺寸随高度的变化而变化。
所以，在锥孔产品的生产加工中，控制好锥孔产品的高度尺寸公差和锥孔的小端直径尺寸及锥角的公差，锥孔的大端直径尺寸就自然形成且符合质量标准。
这也是采用仪器D712检测的理论基础。
同理，控制好锥孔产品的高度尺寸公差和锥孔的两端直径尺寸公差，锥孔产品的锥角也自然形成且锥角公差也会符合产品的质量标准。
（a）理论锥孔示意图（b）实际锥孔示意图
图1 产品示意图
2测量方法
为了测量大型锥孔轴承的锥孔内径尺寸，根据上述分析，决定采用控制锥孔两端定点位置直径尺寸的方法控制锥孔尺寸精度，即通过测量锥孔两端定点位置的直径尺寸来达到控制锥孔尺寸和锥孔角度的目的。
具体的方法(图2)是：设计、加工一个包含锥孔大、小两端位置点直径尺寸的内径标准件。
用分面对表测量的方法对表测量，测量时一定要注意尺寸的公差方向，只允许“+”不允
许“－”。
由于实体尺寸的测量一定要在反映具体实体的表面上，才能减小测量误差。
所以，锥孔内径的测量一定要在锥孔内径的具体表面上，测量才能精确。
轴承的端面和内径是圆弧倒角连接。
要使测量准确，测量点要偏离非反映锥孔内径的表面。
即测量点要偏离产品的倒角(C)表面。
（下述的标准件设计尺寸适合各种锥孔内径标准件的设计使用）
故：测量的位置点尺寸h = C+10(mm)
小内径尺寸d’= d + 2*h* tanα(mm)
大内径尺寸d1’= d1－2*h*tanα= d +2*（B-h）*tanα(mm)
内径作用尺寸h1= h+10(mm)
标准件高度尺寸H = 2*h1+5(mm)
标准件外径尺寸D = d1’+（15～25(mm)
图2 标准件示意图
3使用效果
通过在实际的生产加工中使用，效果十分理想。
表现在：①测量、使用中，不用考虑角度公差，只考虑尺寸公差即可。
②不论大、小产品均能用该种方法检测使用。
③提高了锥孔产品测量的使用仪器范围。
只要是测量内表面尺寸的仪器均能使用如D924、D925。
④使锥孔测量简单、快捷、效率高。
