第六章I/O接口和总线本章介绍1.I/O接口I/O接口的功能简单的输入输出接口芯片I/O端口及其寻址方式CPU与外设间的数据传送方式 PC机的I/O地址分配2.总线IBM PC总线AT总线或ISA总线6-1、I/O接口一．I/O接口的功能1.采用I/O接口的必要性计算机和外设之间的信息交换带来一些问题：速度不匹配信号电平不匹配信号格式不匹配时序不匹配因此I/O设备不能直接与CPU的系统总线相连，必须在CPU与外设之间设置专门的接口电路来解决这些问题。
可编程输入输出接口芯片随着大规模集成电路技术的发展，出现了许多通用的可编程接口芯片，可用它们来方便地构成接口电路。
后面几章将介绍常见的可编程I/O接口芯片的原理、编程方法及与CPU的连接方法。
可编程中断控制器8259A可编程计数器/定时器8253可编程外围接口芯片8255A串行通信和可编程接口芯片8253AA/D和D/A转换芯片。
本章介绍最常用的简单I/O接口芯片,主要有缓冲器(Buffer)和锁存器(Latch)。
二、简单的输入输出接口芯片1.缓冲器74LS244和74LS245连接在总线上的缓冲器都具有三态输出能力。
在CPU或I/O接口电路需要输入输出数据时，在它的使能控制端EN（或G）作用一个低电平脉冲，使它的内部的各缓冲单元接通，即处在输出0或1的透明状态。
数据被送上总线。
当使能脉冲撤除后，它处于高阻态。
这时，各缓冲单元像一个断开的开关，等于将它所连接的电路从总线脱开。
74LS244和74LS245就是最常用的数据缓冲器。
除缓冲作用外，它们还能提高总线的驱动能力。
8个三态缓冲单元，分成两组，分别由门控信号为低电平时，数据传送；高电平时，输出高阻态。
单向缓冲器，只能从端。
OE 2.锁存器74LS3731. I/O端口1.数据端口（Data Port）用来存放CPU与外设之间交换的数据，长度一般为1-2个字节，主要起缓冲作用。
2.状态端口（Status Port）用来指示外设的当前状态。
第1章绪论作业1. 将下列二进制数转换成十进制数。
（1）11001010B=202 （2）00111101B=61 （3）01001101B=77（4）10100100B=1643. 将下列十进制数分别转换为二进制数和十六进制数。
（2）76= 100 1100B =4CH （4）134= 1000 0110B =86H4. 求下列十进制数的BCD 码（1）327=11 0010 0111（BCD 码）（2）1256=1 0010 0101 0110（BCD 码）6. 求出下列10进制数的原码、反码和补码（2）+85 （4）-85 解：85=0101 0101B原码：+85= 0101 0101B -85= 1101 0101B 反码：+85= 0101 0101B -85= 1010 1010B 补码：+85= 0101 0101B -85= 1010 1011B10. 画出微型计算机的基本结构框图，说明各部分的主要功能是什么？解：微型计算机的基本结构框图如下：微处理器CPU ：控制微处理器与存储器或I/O 设备间的数据交换；进行算术和逻辑运算等操作；判定和控制程序流向。
微处理器主要完成：（1）指令控制：从存储器中取指令，指令译码；（2）数据加工：简单的算术逻辑运算；（3）操作控制：在微处理器和存储器或者I/O 之间传送数据；（4）时间控制：程序流向控制。

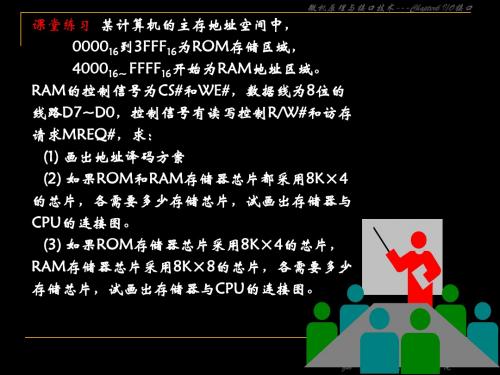

存储器：用来存放数据和指令。
I/O 接口：主机和外设间的桥梁，提供数据缓冲驱动、信号电平转换、信息转换、地址译码、定时控制等地址总线I/O 总线微处理器CPU存储器I/O 接口I/O 设备数据总线控制总线各种功能。
I/O设备：输入原始数据和程序，转换成计算机能识别的信息，送入存储器去等待处理。
输出运算结果。
总线：连接计算机系统中各功能部件的信息通道。
第2章 8086CPU作业2. 8086CPU内部由哪两部分组成？它们的大致是如何工作的?答：（1）8086CPU由指令执行部件EU和总线接口部件BIU两部分组成。
第一章 绪论19461.EDVAC 1.2.3.ENIAC ⎧⎪⎨⎪⋅⎩⎧⎪⎪⋅⎨⎪⎪⋅⎩，，第一台电子计算机(美，宾夕法尼亚大学，埃克特、莫克利)缺点：一、存储容量太小；二、用线路连接的方式来编排程序。
