微机原理与接口技术(第三版可自学)

  • 格式：ppt
  • 大小：2.33 MB
  • 文档页数：49

下载文档原格式

  / 49

合集下载

《微机原理与接口技术》(第3版_汪吉鹏)电子教案8

《微机原理与接口技术》(第3版_汪吉鹏)电子教案8

3. 8253内部结构
微型计算机的 I /O 接口技术
微型计算机的 I /O 接口技术 8253的内部结构如图上所示。主要由以下几部分组成：
①数据总线缓冲器
该缓冲器为8位双向三态，是CPU与8253内部之间的数据传输通道。
②读/写逻辑电路 接收CPU送来的读写、片选及地址信号，对8253内部各部件进行控制。 ③控制字寄存器
（2）DMA控制器响应请求
DMA控制器接到请求后，经控制电路向CPU提出保持请求信号HOLD，并等 待CPU的回答。如果控制器接有多个DMA设备，它要对各设备的请求进行排 队，选择优先级别最高的请求输出，作为向CPU发出的保持请求。
（3）CPU响应
CPU在每个时钟上升沿都检测有无HOLD请求，若有此请求，且自身正处在 总线空闲周期中，CPU就立即响应保持请求。如果CPU正在执行某个总线 周期，那么要到这个总线周期结束后再响应此保持请求。
2. 端口编址方式 CPU 寻址外设有两种方式：
（1）I/O设备与存储器统一编址 （2）I/O设备独立编址
一种具体机型内I/O设备采用哪种编址方式，取决于CPU的硬件设 计。
微型计算机的 I /O 接口பைடு நூலகம்术
（1）I/O设备与存储器统一编址:
内存与外设
00000
00001
将外设接口电路的一个端口作为存储器的一个单元。
查询方式输入过程的流程图: （1）CPU从接口（状态口）中读取状态 字 （2）CPU检测状态字，满足条件，CPU 从数据口输入（输出）数据。 （3）不满足条件，CPU重新读取状态字
启动
测试I/O设备状态 否
准备就绪？ 是
执行数据传送
结束 查询方式流程图
微型计算机的 I /O 接口技术

《微机原理与接口技术》(第3版_汪吉鹏)电子教案1

《微机原理与接口技术》(第3版_汪吉鹏)电子教案1

N = ±( a n-1 ╳ 2 n-1 + a n-2 ╳ 2 n-2 + … + a０ ╳ 2０ + a-1 ╳ 2 -1 + … + a -m ╳ 2-m )
（XXX）2或（XXX）B
数制：0、1
进位规律：例如逢（二10进11.一23），2或借（一101当12二3）B
权：2i 基数：2 系数：0、1
机ENIAC(Electronic Numerical Integrator And Calculator)
微型计算机系统知识
自世界上第一台电子计算机诞生以来，计算机技术获得了飞速的 发展，已经历了一代、二代、三代、四代发展的过程，目前正在研制 第五代计算机，虽然在某些方面已有一些突破，但其基本结构仍未有 大的改变。这四个发展阶段主要以硬件为标志，同时也包括了软件技 术的发展。
（1）每一种计数制有一个确定的基数R,每一位的系数ai有R中可能的取值。 （2）按“逢R进一”的方式，在混合小数中，小数点右移一位相当于乘以 R，小数点左移一位相当于除以R。
微型计算机系统知识
1.4.2 几种不同数制间的转换 1. R进制转换为十进制
N = ±( a n-1 ╳ R n-1 + a n-2 ╳ R n-2 + … + a０ ╳ R０ + a-1 ╳ R -1 + … + a -m ╳ R -m )
（XXX）8 或（XXX）O
数制：0、1、2、3、4、5、6、7
权：8i 基数：8
进位规律：逢八进一，借一当八。
微型计算机系统知识
4. 十六进制数
十六进制是以16为基数的计数体制。在十六进制中，每位用数码 0~9、A、 B、C、D、E、F 种的任何一个表示，逢十六进一。

微机原理和接口技术(第三版)课本习题答案解析

微机原理和接口技术(第三版)课本习题答案解析

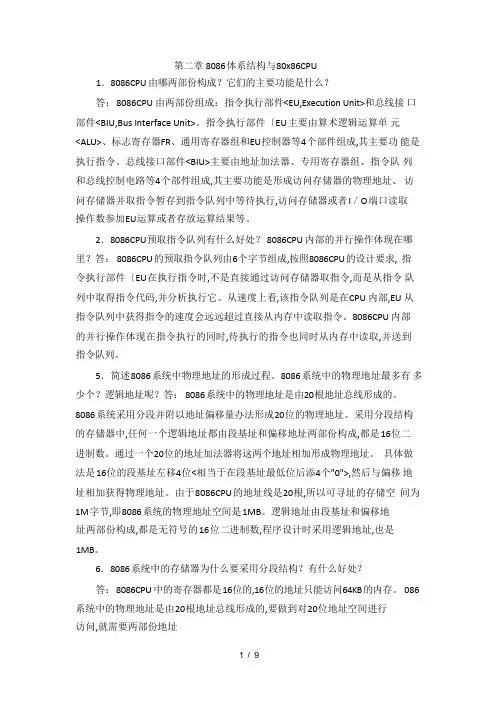

第二章 8086 体系结构与80x86CPU1．8086CPU 由哪两部份构成？它们的主要功能是什么？答：8086CPU 由两部份组成：指令执行部件<EU,Execution Unit>和总线接口部件<BIU,Bus Interface Unit>。

指令执行部件〔EU 主要由算术逻辑运算单元<ALU>、标志寄存器F R、通用寄存器组和E U 控制器等4个部件组成,其主要功能是执行指令。

总线接口部件<BIU>主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成,其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行,访问存储器或者I／O 端口读取操作数参加E U 运算或者存放运算结果等。

2．8086CPU 预取指令队列有什么好处？ 8086CPU 内部的并行操作体现在哪里？答： 8086CPU 的预取指令队列由6个字节组成,按照8086CPU 的设计要求, 指令执行部件〔EU 在执行指令时,不是直接通过访问存储器取指令,而是从指令队列中取得指令代码,并分析执行它。

从速度上看,该指令队列是在C PU 内部,EU 从指令队列中获得指令的速度会远远超过直接从内存中读取指令。

8086CPU 内部的并行操作体现在指令执行的同时,待执行的指令也同时从内存中读取,并送到指令队列。

5．简述8086 系统中物理地址的形成过程。

8086 系统中的物理地址最多有多少个？逻辑地址呢？答： 8086 系统中的物理地址是由20 根地址总线形成的。

8086 系统采用分段并附以地址偏移量办法形成20 位的物理地址。

采用分段结构的存储器中,任何一个逻辑地址都由段基址和偏移地址两部份构成,都是16 位二进制数。

通过一个20 位的地址加法器将这两个地址相加形成物理地址。

具体做法是16 位的段基址左移4位<相当于在段基址最低位后添4个"0">,然后与偏移地址相加获得物理地址。

《微机原理与接口技术》(第三版)_周荷琴中国科学技术大学出版社课后答案直接打印

《微机原理与接口技术》(第三版)_周荷琴中国科学技术大学出版社课后答案直接打印

第一章 习题1 什么是冯·诺依曼机？答： 冯·诺依曼在1946年提出了一个完整的现代计算机的结构雏型，它由5个部分组成，即运算器、控制器、存储器、输入设备和输出设备。

运算器负责指令的执行；控制器的作用是协调并控制计算机的各个部件按程序中排好的指令序列执行；存储器是具有记忆功能的器件，用于存放程序和需要用到的数据及运算结果；而输入／输出设备则是负责从外部设备输入程序和数据，并将运算的结果送出。

9 将下列二进制数转换为十进制数。

(1) 1101.01 (2) 111001.0011 (3) 101011.0101 (4) 111.0001解：(1) 13.25(2) 57.1875(3) 43.3125(4) 7.062510 将下列十六进制数转换为十进制数。

(1) A3.3H (2) 129.CH (3) AC.DCH (4) FAB.3H解：(1) 163.1875(2) 297.75(3) 172.859375(4) 4011.187514 将下列二进制数转换为有符号十进制数。

(1) 10000000 (2) 00110011 (3) 10010010 (4) 10001001解：(1) -0(2) 51(3) -18(4) -915 将下列十进制数转换为单精度浮点数。

(1) +1.5 (2) -10.625 (3) +100.25 (4) -1200解：(1) 0 01111111 10000000000000000000000(2) 1 10000010 01010100000000000000000(3) 0 10000101 10010001000000000000000(4) 1 10001001 00101100000000000000000 w w w .k h d a w .c o m 课后答案网第二章习题及答案(科大)必做习题：1，5，9，11，12，14，16，18，20参考答案：1 答：CPU 内部由执行单元EU 和总线接口单元BIU 组成。

单片微型计算机原理和接口技术第三版复习总结

单片微型计算机原理和接口技术第三版复习总结

单片微型计算机原理和接口技术第三版复习总结前言单片微型计算机的定义和重要性接口技术在现代电子系统中的作用第一章：单片机概述1.1 单片机的发展历程单片机的诞生和发展主要的单片机系列1.2 单片机的基本组成CPU存储器输入/输出接口时钟系统复位电路1.3 单片机的分类和应用领域按功能分类按应用领域分类第二章：单片机的指令系统2.1 指令系统概述指令的格式指令的分类2.2 寻址方式立即寻址直接寻址间接寻址寄存器寻址变址寻址2.3 指令集详解数据传输指令算术运算指令逻辑运算指令控制转移指令第三章：存储器结构3.1 存储器的分类ROMRAMEEPROM3.2 存储器的扩展存储器的地址映射存储器的接口技术3.3 存储器的保护机制写保护保密机制第四章：输入/输出接口4.1 I/O接口的基本概念I/O端口I/O控制方式4.2 并行接口8255A可编程并行接口8155可编程并行接口4.3 串行接口串行通信原理串行接口芯片第五章：中断系统5.1 中断的基本概念中断的分类中断优先级5.2 中断处理流程中断请求中断服务程序中断返回5.3 中断控制器8259A可编程中断控制器第六章：定时器/计数器6.1 定时器/计数器的工作原理定时器的工作模式计数器的应用6.2 定时器/计数器的应用实例定时控制脉冲计数第七章：模数与数模转换7.1 模数转换器（ADC）ADC的工作原理ADC的应用7.2 数模转换器（DAC）DAC的工作原理DAC的应用第八章：总线技术8.1 总线的概念总线的功能总线的分类8.2 常用总线标准ISA总线PCI总线USB总线8.3 总线仲裁和控制总线仲裁机制总线控制策略第九章：单片机的系统设计9.1 系统设计的基本步骤需求分析硬件设计软件设计9.2 系统可靠性设计电源管理故障检测与处理9.3 系统性能优化代码优化硬件优化结语单片机技术的未来发展趋势学习单片机的重要性参考文献列出相关的参考书籍和文献。

微型计算机原理及接口技术(第三版)(裘雪红)作者提供课件章 (4)

微型计算机原理及接口技术(第三版)(裘雪红)作者提供课件章 (4)

& 1
≥1
G1
G2A Y0
G2B
74LS138
C B
Y1
A
A15 0 A14 0 A13 0 A12 0
A11 x A10
A9 A8
A7
A6 6116 A5 片内 A4 地址
A3 A2 A1 A0
5.2.1 静态读/写存储器（SRAM） 一、异步SRAM 3. 传统异步型SRAM连接举例
（2）利用ROM作译码器 现在要用4片6264构成一个存储容量为32 KB的存储
A12 WE OE CS2 DA000H～DBFFFH DE000H～DFFFFH
CS1 FA000H～FBFFFH FE000H～FFFFFH
19
5.2.1 静态读/写存储器（SRAM）
2. 传统异步型SRAM接口设计 （2） 译码电路的选择
利用译码芯片、门电路 74LS138：3-8译码器 74LS154：4-16译码器
类型
存储容量
特征
标准同步SRAM
2Mb~72Mb 直通型SRAM
流水线型SRAM
NoBL（无总线延Q迟D率R）来型型支同持步两4SMR项Ab同M~时7能2出够M现以b的2倍读数、零据写总传操线输作转速向时间
SRAM
时钟的上升沿和下降沿可分别
QDR型同步SRAM
18传M送b一~1次4数4M据b 四倍数据速率
同步SRAM的所有访问都在时钟的上升/下降沿启动， 地址、数据输入和其它控制信号均与时钟信号相关。
9
5.2.1 静态读/写存储器（SRAM）
1. 典型传统异步型SRAM芯片 SRAM 6264芯片
一、异步SRAM
10
8987654321 21111111111 76543210 C D DDDDDDDD N N CCV G E 89E01234567 4 6 W2SCAA11AO01A1SCAAAAAAAA21A 2 6 98765432 765432100 222222221

微型计算机原理与接口技术课后习题答案中科大出版社第三版

➢ 内部总线用来传送CPU内部的数据及控制信号。
*
a
5
第二章 作业 习题课
a
6
1.8086CPU由哪两部分组成？它们的主要功 能是什么？
➢ 8086CPU由总线接口部件BIU和指令执行部件EU 组成，BIU和EU的操作是并行的。
➢ 总线接口部件BIU的功能：地址形成、取指令、 指令排队、读/写操作数和总线控制。所有与外部 的操作由其完成。
=10000H+0100H+0024H+0030H=10154H
（10）MOV AX, [BP][DI]
基址变址寻址，35224H
物理地址=SS×10H+BP+DI
=35000H+0200H+0024H=35224H
2021年1月8日星期五
（5）MOV AX , [BX+SI]
物理地址=1000H×10H+0200H +2H=10202H , AX=463CH
（6）MOV AX, 2[BX+SI]
物理地址=1000H×10H +200H+2H+2H=10204H , AX=6B59H
2021年1月8日星期五
a
28
3.DS=1000H, ES=2000H, SS=3500H,
➢ 1EE5H的偏移地址是3121H，是奇地址，需要进 行两次操作；2A8CH的偏移地址是285AH，是偶 地址，需要一次操作。
*
a
19
15. 说明8086系统中“最小模式”和“最大模式 ”两种工作方式的主要区别是什么？
➢ 最小模式为单机系统，系统中所需要的控制信号 由CPU提供，实现和存储器及I/O接口电路的连 接。

《微机原理与接口技术》(第三版)

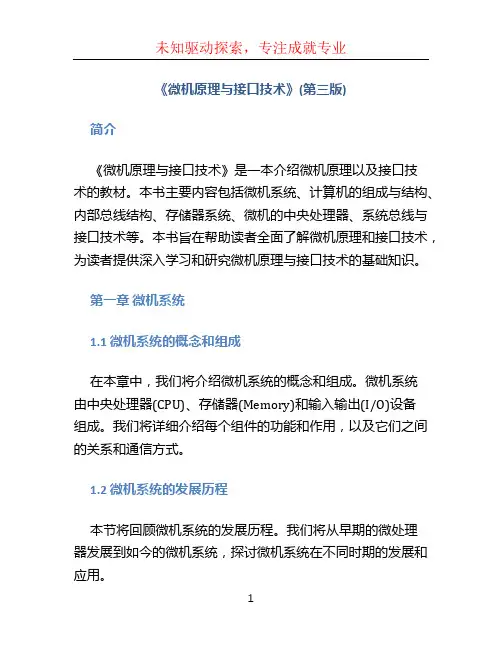

《微机原理与接口技术》(第三版)简介《微机原理与接口技术》是一本介绍微机原理以及接口技术的教材。

本书主要内容包括微机系统、计算机的组成与结构、内部总线结构、存储器系统、微机的中央处理器、系统总线与接口技术等。

本书旨在帮助读者全面了解微机原理和接口技术，为读者提供深入学习和研究微机原理与接口技术的基础知识。

第一章微机系统1.1 微机系统的概念和组成在本章中，我们将介绍微机系统的概念和组成。

微机系统由中央处理器(CPU)、存储器(Memory)和输入输出(I/O)设备组成。

我们将详细介绍每个组件的功能和作用，以及它们之间的关系和通信方式。

1.2 微机系统的发展历程本节将回顾微机系统的发展历程。

我们将从早期的微处理器发展到如今的微机系统，探讨微机系统在不同时期的发展和应用。

1.3 微机系统的分类微机系统可以根据不同的分类标准进行分类。

在本节中，我们将介绍微机系统的几种常见分类方式，并讨论各种分类方式的优缺点。

第二章计算机的组成与结构2.1 计算机的基本组成本章将介绍计算机的基本组成。

计算机由硬件和软件两部分组成，硬件包括中央处理器、存储器和输入输出设备，软件包括操作系统和应用软件。

2.2 计算机的结构计算机的结构是指计算机系统中各个组成部分之间的关系和交互方式。

在本节中，我们将介绍计算机的结构，并详细讨论计算机中各个组成部分之间的关系和通信方式。

第三章内部总线结构3.1 内部总线的概念和作用内部总线是计算机中各个组件之间进行数据传输的通道。

本章将介绍内部总线的概念和作用，并详细探讨内部总线在计算机系统中的重要性和应用。

3.2 内部总线的分类内部总线可以根据不同的分类标准进行分类。

在本节中，我们将介绍内部总线的几种常见分类方式，并讨论各种分类方式的优缺点。

3.3 内部总线的设计本节将介绍内部总线的设计原理和方法。

我们将讨论内部总线的带宽、传输速率、传输方式等设计参数，并详细介绍内部总线的设计流程和方法。

微机原理与接口技术(第三版) 第7章


4) 中断请求的检测 CPU在每条指令执行的最后一个时钟周期，检测其中断 请求引脚(INTR)有无中断请求信号。如果有中断请求信号， 就把内部的中断锁存器置“1”，在下一个总线周期到来时， 进入中断响应状态。
2. CPU对中断的响应 当CPU响应外设的中断后，还要具体完成一些工作。 1) 关中断 当响应中断后，首先要进行关中断操作。对8086微处理 器，CPU在发出中断响应信号的同时，在内部自动完成关中 断操作。 2) 断点保护 当CPU响应中断源的中断请求后，将停止下一条指令的 执行，把当前相关寄存器的内容压入堆栈，为中断返回做好 准备。
3) 中断的开放 在CPU内部有一个中断允许触发器，用来决定是否响应 CPU中断请求引脚(INTR)送来的中断请求。当中断开放(触 发器为“1”)时，CPU才能响应中断；当关闭中断(触发器 为“0”)时，CPU不响应中断请求。这个中断允许触发器的 状态可以用STI和CLI指令来改变。在CPU复位或是当中断 响应后，CPU就处于中断关闭状态，这样就必须在中断服务 程序中用STI指令来让中断开放。
1. 分时操作 中断技术实现了CPU和外部的并行工作，从而消除了 CPU的等待时间，提高了CPU的利用率。另外，CPU可同时 管理多个外部设备的工作，提高了输入/输出数据的吞吐量。 2. 实时处理 在实时控制系统中，现场定时或随机地产生各种参数、 信息，要求CPU立即响应。利用中断机制，计算机就能实时 地进行处理，特别是对紧急事件能进行实时处理。 3．故障处理 计算机运行过程中，如果出现某些故障，如电源掉电、 运算溢出等，.2 中断的响应过程 1．中断源 所谓中断源，就是引起中断的原因或者发出中断请求的
设备。中断源一般分为两类：内部中断源和外部中断源。内 部中断源即中断源在微处理器内部。

《微机原理与接口技术》(第3版). 冯博琴,吴宁主编. 清华大学出版社(官方课件)


程序计 数器PC
地址
┇
指令n
┇
操作数
10
冯 • 诺依曼机的工作过程

取一条指令的工作过程：

将指令所在地址赋给程序计数器PC； PC内容送到地址寄存器AR，PC自动加1； 把AR的内容通过地址总线送至内存储器，经地址译码器译码， 选中相应单元。

CPU的控制器发出读命令。
在读命令控制下，把所选中单元的内容（即指令操作码）读到数 据总线DB。 把读出的内容经数据总线送到数据寄存器DR。 指令译码
存储程序工作原理
7
存储程序原理

将计算过程描述为由许多条指令按一定顺序组 成的程序，并放入存储器保存
指令按其在存储器中存放的顺序执行；


由控制器控制整个程序和数据的存取以及程序 的执行。
8
冯 • 诺依曼计算机体系结构
存储器
输入设备
运算器
输出设备
控制器
9
冯 • 诺依曼机的工作过程
内存中的程序 CPU 取出 指令1 指令2 分析 获取操作数 执行 存放结果


因为取出的是指令的操作码，故数据寄存器DR把它送到指令寄存器 IR，然后再送到指令译码器ID 11
冯 • 诺依曼机的特点和不足

特点：

程序存储，共享数据，顺序执行 属于顺序处理机，适合于确定的算法和数值数据的 处理。 与存储器间有大量数据交互，对总线要求很高； 执行顺序有程序决定，对大型复杂任务较困难； 以运算器为核心，处理效率较低； 由PC控制执行顺序，难以进行真正的并行处理。
67
为什么补码可以把减法变成加 法？

从10进制来说： 减一，和 加99，效果相同吗？ 在100之内，它们就是相同的。 99，就是1的补数，100就是模。 从8位2进制来说： 减一，和 加255，效果也是相同的。 255，就是1的补码，二进制数 1 0000 0000 就是模，即十进制的 256。 求出补码后，就可以用‚加补码‛完成减法运算。 原理就是上述的‚同模‛理论。 如果结果的数字太大，超出了256所能容纳的范围，就是溢出。 溢出了，并没有解决的办法。 反码+1的方式，只是经验公式而已，没有原理。 它说明不了－128的补码。因为在8位二进制的条件下，－128并没有反码。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

=(13.125)10=13.125
十进制数、二进制数、十六进制数之间的 关系如下表所示
十进制 十六进制 二进制 十进制 十六进制 二进制
0 1 2 3 4 5 6 7 8
0 1 2 3 4 5 6 7 8
0000 0001 0010 0011 0100 0101 0110 0111 1000
9 10 11 12 13 14 15
(175)8 =1×82＋7×81＋5×80 = (125)10 (B2C)16 =11×162＋2×161＋12×160＝(2860)10
2. 十进制数 二、八、十六进制数
1) 整数转换
N 125 D
2 125 2 62 2 31 2 15 2 7 2 3 2 1 0
方法：除2取余法。 余数 1=K0 0=K1 1=K2 1=K3 1=K4 1=K5 1=K6 0=K7
[ 25]补= 1110 0111B [ 32]补=1110 0000B [57]补=1100 0111B
0001 1001 + 1110 0000 1111 1001 1110 0111 + 1110 0000 1 1100 0111
《微 机 原 理》
任课教师：
概述
第1章
微机基础知识
微处理器的产生和发展 微机的特点和性能指标 微机系统组成 数制及其转换、数据的表示
ASCII码、BCD码的应用
微机的应用领域
1.1 概述
1.1.1 微处理器的产生和发展 1946年世界上第一台电子计算机由 美国宾夕法尼亚大学研制成功。尽管它重 达30吨，占地170平方米，耗电140千瓦， 用了18800多个电子管，每秒钟仅能做 5000次加法. 这台计算机有五个基本部件：运算 器、控制器、存储器、输入设备和输出设 备组成，奠定了当代电子数字计算机体系 结构的基础。
一、机器数和真值
机器数：一个数连同其符号一起在机器 中的表示。 真 值：机器数的数值。
8位微机中的带符号数： D7 D6 D5 D4 D3 D2 D1 D0
符号位 数值位
D7 =
0 1
正数 负数 真值 +82 82
机器数 01010010B
=
11010010B
=
二、带符号数的三种表示方法 1. 原码 最高位为符号位 0 正数
1.2
微型计算机系统
一、微型计算机的系统层次结构 微型计算机系统包括硬件系统和软件系统。
硬件系统：构成计算机的实体。它包括微处 理器、存储器、I/O接口、系统总 线、外部设备和电源。
软件系统：在计算机上运行的各种程序。它 包括系统软件和应用软件。
硬件系统：
微型计算机 (单片、单板)
算术逻辑单元 微处理器 控制器 寄存器 ROM ROM EPROM E2PROM 存储器 RAM SRAM DRAM 并行接口 I/O接口 串行接口 辅助接口
3. 补码 正数的补码与其原码相同。 负数的补码是其反码+1，即相应正数按位求
反后在末位加1。
[5]原 = 1000 0101B [5]反 = 1111 1010B [5]补 = 1111 1011B
补码的特点：
(1) [+0]补＝[–0]补＝00000000，无+0和–0之分。 (2) 正因为补码中没有+0和–0之分，所以8位二进制补码所 能表示的数值范围为+127～–128；同理可知，n位二进 制补码表示的范围为+2n-1–1～–2n-1。在原码、反码和补 码三者中，只有补码可以表示–2n-1。 (3) 一个用补码表示的二进制数，当为正数时，最高位(符 号位)为“0”，其余位即为此数的二进制值；当为负数 时，最高位(符号位)为“1”，其余位不是此数的二进 制 值，必须把它们按位取反，且在最低位加1，才是它的 二进制值。
4. 计算机的发展趋势 （1）当今计算机正朝着微型化和巨型化两级 方向发展； （2）未来计算机发展的总趋势是网络化和智 能化。
1.1.2 微机的特点与性能指标
1. 微机的主要特点 ◆ 形小、体轻、功耗低 ◆ 性能可靠 ◆ 价格便宜 ◆ 结构灵活，适应性强 ◆ 应用面广
2. 微机的性能指标 ◆字长：微处理器并行处理的最大位数，字长是微 机的重要性能指标，也是微机分类的主要依据之一。 ◆存储容量：微机系统能够直接访问的存储单元数 目，即主/内存储器能够存放的最大字节数。存储单 元/字节数目是由传送存储器地址的传输线条数决定 的 ，以KB，或MB，或GB为单位 。 ◆运算速度：以每秒执行基本指令的条数，百万条/ 秒（MIP/s）为单位，或以计算机的主频，MHz （106Hz）为单位 。 ◆系统配置：微机的外设配置越高档，软件配置越 丰富，则使用越便利，工作效率也就越高。 ◆性能/价格比：性能/价格高比值的微机系统。
[99]补
[ 58]补 +
01100011
11000110
[41]补
自动丢失
1 00101001 y = [y]补 = 0010 1001B = 41
例. 机器字长为8位。 十进制 25 – 32 –7 二进制
[25]补= 0001 1001B [ 32]补=1110 0000B [ 7]补=1111 1001B
4、补码的加法和减法： (1) 求补运算：对一个二进制数按位求反后在 末位加1的运算。 []补 [4]补 [–4]补
求补
[–]补
求补
[]补
= 0000 0100B = 1111 1100B
[[–4]补]补= 0000 0100B
[4]补
求补
[–4]补
求补
[4]补
例：机器字长为8位，求N= –1的补码表示。 [+1]补 = 0000 0001B 按位求反 1111 1110B 末位+1 1111 1111B
[–1]补 = 1111 1111B= FFH
(2) 补码的加法规则：
[x + y]补 = [x]补 + [y]补 补码的减法规则： [x－y]补= [x]补+ [－y]补
例. 计算 y = 99 58 (用8位二进制表示) 99 58 = 99 + ( 58)=41 [y]补 = [99 58]补 = [99]补 + [ 58]补 [99]补 = 0110 0011B [ 58]补 = 1100 0110B
系统软件 软件分类
文字处理软件 Wps、Word 表格处理软件 Excel 应用软件 辅助设计软件 Auto CAD 用户编制的实际程序
1.3 计算机中的数据表示 一个数值，可以用不同进制的数表示。 通常用数字后面跟一个英文字母来表示该 数的数制。 十进制数： D Decimal D可以省略不用. 二进制数： B Binary 八进制数： O Octal 十六进制数：H Hexadecimal. 例：1001B=09H=9D
9 A B C D E F
1001 1010 1011 1100 1101 1110 1111
1.3.2 数制间的转换
转换原则：两个有理数等，则两数的整 数部分与小数部分分别相等。
１．二、八、十六进制数 十进制数
这种转换只需将二、八、十六进制数按权展开。
例
(110.01)2 = 1×22＋1×21＋0×20＋0×2-1＋1×2-2 =(6.25)10
2. 反码 正数的反码与其原码相同。 负数的反码除符号位外将原码求反。
[+5]原 = [+5]反 = 0 000 0101B [5]原 = 1 000 0101B [5]反 = 1 111 1010B
反码的特点：
(1) “0”有+0和-0之分。 (2) 8位二进制反码所能表示的数值范围为+127～–127， 一般地，对于n位字长的计算机来说，其反码表示 的数值范围为+2n-1–1～–2n-1+1。 (3) 8位带符号数用反码表示时，若最高位为“0”（正数） 则后面的7位即为数值；若最高位为“1”（负数）， 则后面7位表示的不是此负数的数值，必须把它们按 位取反，才是该负数的二进制值。
一、二，八，十，十六进制数
十进制数的两个主要特点：
1. 有十个不同的数字符号：0, 1, 2, … 9。 2. 遵循“逢十进一”原则。
一般地，任意一个十进制数N都可以表示为： N=Kn-1×10n-1+Kn-2 ×10n-2+··+K1×101+K0×100 ·· ·· + m i K-1×10-1+K-2×10-2+··+K-m×10-m = Ki 10 ·· ··
① 每种进位制都有一个确定的基数R，每一位的系数Ki有R种 可能的取值。 ② 按“逢R进一”方式计数，在混合小数中，小数点右移一位相 当于乘以R，左移一位相当于除以R。
例
A2.3 H 10 161 2 160 3 161 162.1875
1101.001B=(1101.001)2 =1×23+1×22 + 0×21 + 1×20+0×2-1+0×2-2 + 1×2-3
硬件
系统总线
数据总线 地址总线 控制总线
外围设备
电源
键盘、显示器、打印机 外部设备 软、硬磁盘 外存储器 光盘 A/D 模拟量I/O接口 D/A I/O接口 开关量接口
软件系统：
操作系统 Dos, Windows, UNIX, LINUX 语言处理程序 Turbo C 数据库系统 FoxPro、Oracle
1 后面n-1位是数值。 [+4]原 = 0 000 0100B [4]原 = 1 000 0100B
负数
原码的特点： (1) 数值部分即为该带符号数的二进制值。 (2) “0”有+0和 - 0之分，若字长为八位， 则：(+0)原＝0 0000000，(–0)原＝1 0000000 (3) 8位二进制原码能表示的数值范围为： 01111111～11111111，即+127～–127。
