最全电气工程基础知识及识图方法

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。

有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。

2）照明线路：为建筑物照明供电的线路。

有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。

3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。

常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。

导体：铜可略，铝为L。

绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。

内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。

表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。

②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。

③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。

④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。

（2）设备标注a-设备编号；b-设备型号；c-设备功率。

例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。

【史上最全】—电气原理图、接线图识读方法及画图技巧电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。

另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。

本文主要谈电力电气图的识读。

电力电气图分一次回路图、二次回路图。

一次回路图表示一次电气设备(主设备)连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

电气图主要有系统原理图、电路原理图、安装接线图。

1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2．电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

集中式、展开式电路图互相补充、互相对照来识读更易理解。

3．安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。

安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

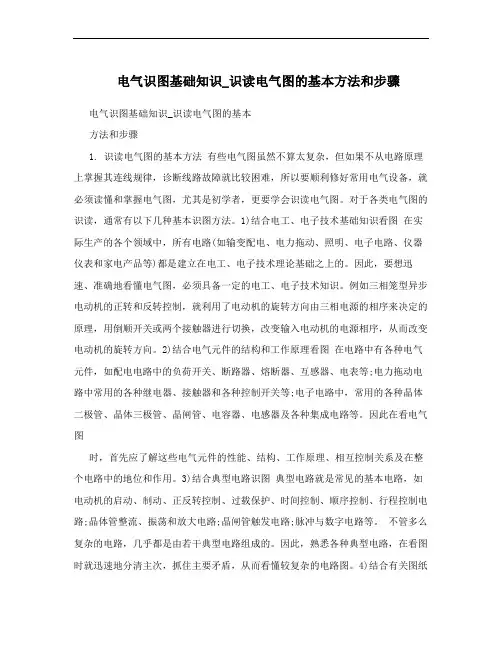

电气识图基础知识_识读电气图的基本方法和步骤电气识图基础知识_识读电气图的基本方法和步骤1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1)结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。

因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。

例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。

2)结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种控制开关等;电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。

3)结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。

不管多么复杂的电路，几乎都是由若干典型电路组成的。

因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。

4)结合有关图纸说明看图图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。

电气安装工程识图教程(一)电气安装工程识图是一门非常重要的课程，对于电气工程师来说，掌握好识图技巧是十分必要的。

在电气安装工作中，若无法正确识图，则极易带来工作的失误和质量问题。

要想掌握好电气安装工程识图，需要进行系统性的学习和掌握。

下面就来详细介绍一下电气安装工程识图教程。

一、基础知识首先，需要学习电气安装工程的基本知识，包括电气元件、电气符号、电气设备等。

只有掌握了电气安装工程的基础知识，才能够进一步理解和识别电气安装工程的图纸。

二、绘图要求电气安装工程识图是一项严谨的工作，要求绘图人员在制图时要认真细致，要按照一定的绘图要求进行绘制。

这包括制图规格、字体要求等。

同时，在绘制过程中还需要注意符号的大小和布局等细节问题。

三、电气符号的认识和应用电气符号是电气安装工程中的重要组成部分，掌握电气符号的含义是非常必要的。

在电气安装工作中，需要能够熟练识别各种常见的电气符号，并能够根据实际情况正确应用这些符号。

四、电气图纸的种类和特点电气图纸是电气工程中重要的文档，不同的电气工程要使用不同种类的电气图纸。

因此，需要根据实际情况了解和掌握各种不同的电气图纸的特点和应用。

五、电气图纸的读法和解释电气安装工程图纸包含了大量的信息，能够准确快速地读懂电气图纸是非常重要的。

因此，需要对各种常见的电气图纸及其含义进行认识和解释，了解电气图纸中的各种符号和标注含义。

综上所述，电气安装工程识图教程是一个系统性的课程，需要通过实际操作和学习才能够掌握。

在电气安装工作中，掌握好识图技巧是非常重要的，只有掌握了识图技巧，才能够保障电气安装工程的质量和工作效率。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家电气工程图看不懂？最简单的方式，让你搞定基础知识我觉得建筑电气识图应该先建筑后电气，电气设计是服务于建筑功能的，下面以酒店为例分享一下我的识图过程。

第一步：看懂建筑底图建筑底图平时用的比较多的就是平面图，剖面图，立面图，看建筑图我们需要注意轴线之间的距离，轴号，标高等，可以快速对应上与其他平面上下层的关系，大概面积，层高等。

然后细看底图各个功能区了解平面大局，比如酒店的平面，就会有酒店大堂、客房、餐厅、宴会厅、设备房等。

第二步：了解功能区大概有何设备比如说酒店单间客房，一般开门进来就是一个玄关，旁边卫生间，再到卧室，床边会有个桌子，布局十分清楚。

各个区域都需要照明，所以灯具会落在上面，灯具需要开关控制，也会相应落在就近的墙上。

然后卫生间会有吹风机，床头上会有手机充电，对面墙有电视，桌子会有电热水壶等等，这些需要插座，所以整体就非常明了，然后对照电气图与自己所理解的相差多少，灯具的数量与插座数量具体结合客房需要而定。

至于图例能记住的就记，不能记住的就找图例表查看，有时候图例太多不能一一记住也是正常。

第三步：看配电回路首先找到配电箱在何处，客房的配电箱一般会放在衣柜里，上面连了几个回路一般会标上N1、N2等，顺着回路查看连线情况，至于判断该线连的合不合理，就要熟悉规范了，比如说照明回路与插座回路应分开，所以若是看到灯与插座连在一起那就要注意了；卫生间插座一般单独回路，若是看到卫生间插座上还穿墙连上外面的其他设备就不太合理。

不过照明图、插座图、弱电图一般会分开画，所以出现这些问题的情况不多。

第四步：弄清配电路由清楚一个房间的走线后，那么电从何来也很重要，一般平面图上会画出或者标明线从何来，这时可以对照配电箱系统图，竖向系统图。

每个小功能区汇总为一个大区，再回到系统，这样一遍下来我就大概清楚这配电系统了。

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。

有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。

2）照明线路：为建筑物照明供电的线路。

有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。

3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。

常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。

导体：铜可略，铝为L。

绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。

内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。

表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。

②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。

③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。

④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。

（2）设备标注a-设备编号；b-设备型号；c-设备功率。

例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
