氟塑料电线电缆的特性评定

氟塑料电缆简介氟塑料电缆，英文名：Fluoroplastics Cable,用来专指以氟塑料为外套的电线电缆。

氟塑料电缆具有优良的耐候性、耐热性，摩擦系数较小，化学性能稳定，具有较好的电绝缘性能。

因此氟塑料电缆在石油、冶金、化工、电力、航天等环境恶劣的行业有着重要用途。

在电线电缆的生产中，常用的氟塑料有聚四氟乙烯、聚全氟乙丙烯、聚偏氟乙烯、四氟乙烯和乙烯共聚物等，用以制造各种耐热、耐高温绝缘电线、测(油)井电缆、地质探测电缆、加热电缆，F级和H级电机引接线，耐辐照电线，电磁线，射频同轴电缆，煤矿用阻燃电缆的A型电缆等。

氟塑料电缆的特性氟塑料拥有高度的化学稳定性和耐化学腐蚀性能，耐火、耐高温、阻燃等特性，因此在电线电缆行业有着广泛的应用，特种电缆如：耐高温电缆、阻燃电缆、耐腐蚀电缆等大都采用氟塑料做为护套外层。

氟塑料电线电缆拥有的特性如下：1、阻燃：氟塑料的氧指数高，燃烧时火焰扩散范围小，产生的烟雾量少。

用其制作的电缆适合对阻燃性要求严格的地方，例如计算机网络、地铁、车辆、高层建筑等公共场合，一旦发生火灾，人们可以有一定的时间疏离，而不被浓烟熏倒，争取到宝贵的救援时间。

2、电气性能优异：相对于聚乙烯而言，氟塑料的介电常数更低，因此，与同结构的同轴电缆相比较，氟塑料电缆的衰减更小，更适合于高频信号传输，当今电缆的使用频率越来越高已经成为潮流，同时又由于氟塑料能耐高温，所以常用作传输通信设备的内部接线、无线发射馈线与发射机之间的跳线和视频音频线。

此外，氟塑料电缆的介电强度、绝缘电阻好，适合作重要仪表仪器的控制电缆。

3、耐高温：氟塑料有着超乎寻常的热稳定性，使得氟塑料电缆能适应150~200度的高温环境，而常见的聚乙烯、聚氯乙烯电缆只适用于70~90度的工作环境。

另外，在同等截面导体的条件下，氟塑料电缆可以传输更大的许用电流，这就大大提高了电缆的使用范围，由于这种独特的性能，氟塑料电缆常用于飞机、舰艇、高温炉以及电子设备的内部布线、引接线等。

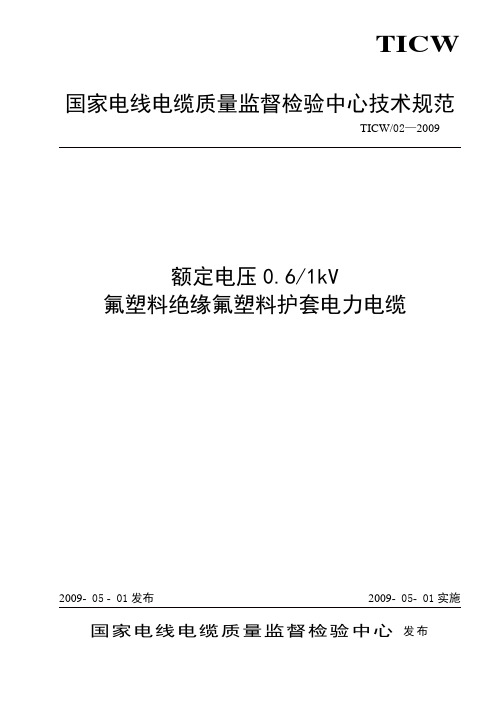

TICW额定电压0.6/1kV氟塑料绝缘氟塑料护套电力电缆国家电线电缆质量监督检验中心发布编者按随着电线电缆行业的发展和竞争的加剧,人们的目光又投向了特种电线电缆产品上,所谓特种电线电缆在使用场合、产品技术性能指标上肯定有其特殊性，因而较普通电缆具有较高的利润率，目前正被众多电缆企业争相开发并投放市场。

但对于目前量大面广的氟塑料电缆、硅橡胶电缆和计算机及仪表电缆等特种电缆目前都没有统一的技术规范，各个企业各自为政，制造的电缆结构尺寸要求、使用的材料及要求、电压等级、使用环境温度、规格截面、使用场合等等都不统一，非常不规范，给用户的选择和使用带来很大的麻烦，并且由于没有国家和行业标准，产品要求不规范，产品质量良莠不齐，这些电缆市场监管无法可依，大量不合格或劣质电缆充斥市场，不仅为用户带来了不必要的经济损失，也为使用电缆的设备安全运行带来了很大的隐患，严重威胁着电气控制设备、电力系统的正常运行及人身财产的安全，同时也严重影响了电缆行业的声誉,近期特种电缆出现质量事故和纠纷案例的增加充分说明了这一点。

为此国家电线电缆质量监督检验中心依托上海电缆研究所五十几年的技术底蕴、本身二十几年的检测经验和人才优势，应广大特种电缆使用者的要求，邀请了国内众多在特种电缆制造方面技术领先的电缆制造企业，以国内外最新的相关标准和用户要求为基础，编制了额定电压0.6/1kV氟塑料绝缘电力电缆等特种电缆技术规范。

氟塑料绝缘电力电缆等特种电缆技术规范的制定，必将在很大程度上净化国内氟塑料电缆等特种电缆型号混乱、产品质量参差不齐的局面，有利于产品质量的提高和控制，并将使设计院有了选择电缆的依据,采购方和用户有了产品质量考核的依据。

地址：上海市军工路1000号电话：021-******** 传真：021-******** 网址：前言本规范为额定电压0.6/1kV氟塑料绝缘电力电缆的用户选用和产品检验提供依据。

本规范主要参照了IEC 60502-1：2004(GB/T 12706-2002) 《额定电压1kV(Um=1.2kV)到30kV(Um=36kV)挤包绝缘电力电缆及附件第1部分: 额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆》及GJB 773A-2000《航空航天用含氟聚合物绝缘电线电缆》、HG/T 2904-1997《模塑和挤塑用聚全氟乙丙烯树脂》（等效于ASTM D2116-02《氟化乙丙烯(FEP)-碳氟化合物模制和挤压料》）、EN 50306:2002《铁路应用—具有特殊防火性能的铁路车辆用电缆—薄壁》等标准。

PTFE（聚四氟乙烯）性能相对密度 2.14~2.2吸水率（23℃，24h）% <0.01拉伸强度MPa 22~35伸长率% 200~400拉伸弹性模量GPa 400弯曲弹性模量MPa 420压缩弹性模量GPa 500缺口冲击强度J/m 163热变形温度℃ 0.45MPa 1211.82MPa 55线膨胀系数10-5/℃ 10阻燃性（UL94） V-0体积电阻率Ω.cm 1017~1018介电常数 <2.1介质损耗角正切 <2×10-4介电强度KV/mm >17耐电弧性s >300性能特点 1. 物理机械性能，PTFE相对密度较大，几乎不吸水。

坚韧而无回弹性。

具有非常小的磨擦因数，表现为具有优异的润滑性。

PTFE 的静磨擦因数比动磨擦因数更小，且从超低温到熔点，磨擦因数几乎保持不变。

但PTFE硬度低易被其它材料磨损。

如果能在对磨材料表面形成一层PTFE薄膜，可在相当程度上降低PTFE的磨损量。

2. 热性能，PTFE的热稳定性在所在工程塑料中是极为突出的。

在200℃到熔点，其分解速度极慢，分解量也极小，在200℃加热一个月，分解量小于百万分之一，可以忽略不计。

PTFE 在-250℃下仍不发脆。

可在-250~260℃长期使用。

3. 电性能，PTFE是一种高度非极性材料，具有极其优异的介性能，突出地表现在0℃以上时，介电性能不随频率和温度的影响，也不受湿度和腐蚀性气体的影响。

PTFE的体积电阻率和表面电阻率是所有工程塑料中最高的，即使长期浸在水中，也不会明显下降，在100%相对湿度的空气中，表面电阻率也保持不变。

PTFE的结晶度在50%~80%之间时，介电强度几乎与结晶度无关，且具最低的介电常数。

PTFE耐电弧性极好。

4. 耐化学药品性，PTFE具有极为优异的化学稳定性，几乎不受任何化学物质侵蚀，许多强腐蚀性、强氧化性的化学物质，对它几乎都不起作用，因而有塑料王之称。

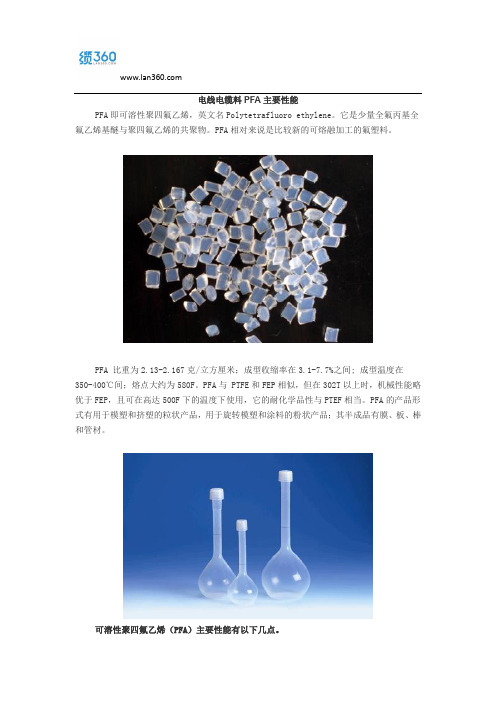

电线电缆料PFA主要性能PFA即可溶性聚四氟乙烯，英文名Polytetrafluoro ethylene。

它是少量全氟丙基全氟乙烯基醚与聚四氟乙烯的共聚物。

PFA相对来说是比较新的可熔融加工的氟塑料。

PFA 比重为2.13-2.167克/立方厘米；成型收缩率在3.1-7.7%之间; 成型温度在350-400℃间；熔点大约为580F。

PFA与 PTFE和FEP相似，但在302T以上时，机械性能略优于FEP，且可在高达500F下的温度下使用，它的耐化学品性与PTEF相当。

PFA的产品形式有用于模塑和挤塑的粒状产品，用于旋转模塑和涂料的粉状产品；其半成品有膜、板、棒和管材。

可溶性聚四氟乙烯（PFA）主要性能有以下几点。

1、其熔融粘结性增强，溶体粘度下降，而性能与聚四氟乙烯相比无变化。

可以直接采用普通热塑性成型方法加工成制品，适合制作高温电线、电缆绝缘层等。

2、长期使用温度在-196--260度间，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀。

3、摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。

4、其耐化学药品性与聚四氟乙烯相似，比偏氟乙烯好。

5、其抗蠕变性和压缩强度均比聚四氟乙烯好，拉伸强度高，伸长率可达100-300%。

介电性好，耐辐射性能优异。

阻燃性达V0级。

可溶性聚四氟乙（PFA）成型后的性能特点1、结晶料，吸湿小。

可采用通常得热塑性塑料得加工方法加工成制品。

2、流动性差，极易分解，分解时产生腐蚀气体。

宜严格控制成型温度不要超过475度，模具应加热至150-200度，浇注系统对料流阻力应小。

3、半透明粒料，注塑、挤出成型。

成型温度350-400度，475度以上容易引起变色或发生气泡。

并注意脱模会较困难。

4、因熔融的材料对金属有腐蚀作用，长期生产，模具需要电镀铬处理。

铁氟龙电线性能特点铁氟龙电线是指电线的绝缘层用氟塑料制作的电线，又称高温线，俗称氟塑线，具有耐高温、耐腐蚀的特殊性能。

下面就来了解一下铁氟龙电线的特点与用途。

【铁氟龙电线性能特点】1、具有优良的电绝缘性能，耐高电压，高频损耗小，不吸潮，绝缘电阻大。

2、具有优良的耐腐蚀性能，几乎不溶于任何有机溶剂，可抗油，强酸，抗强碱，强氧化剂等。

3、具有优良的耐燃，耐老化性能，使用寿命长。

【铁氟龙电线用途】1、广泛用于电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线。

2、家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭煲，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

【铁氟龙电线押出机的产品特性】1、不粘性：几乎所有物质都不与特氟龙涂膜粘合。

很薄的膜也显示出很好的不粘附性能。

2、耐热性：铁氟龙涂膜具有优良的耐热和耐低温特性。

短时间可耐高温到300℃，一般在240℃~260℃之间可连续使用，具有显著的热稳定性，它可以在冷冻温度下工作而不脆化，在高温下不融化。

3、滑动性：铁氟龙涂膜有较低的摩擦系数。

负载滑动时摩擦系数产生变化，但数值仅在0.05-0.15之间。

4、抗湿性：铁氟龙涂膜表面不沾水和油质，生产操作时也不易沾溶液，如粘有少量污垢，简单擦拭即可清除。

停机时间短，节省工时并能提高工作效率。

5、耐磨损性：在高负载下，具有优良的耐磨性能。

在一定的负载下，具备耐磨损和不粘附的双重优点。

6、耐腐蚀性：铁氟龙几乎不受药品侵蚀，可以保护零件免于遭受任何种类的化学腐蚀。

【购买电线电缆时怎样鉴别优劣】一、要看。

看有无品质体系认证书。

看合格证是否规范。

看有无厂名、厂址、检验章、生产日期。

看电线电缆上是否印有商标、规格、电压等。

还要看电线电缆铜芯的横断面，优等品紫铜颜色光亮、色泽柔和，否则便是次品。

二、要试。

可取一根电线电缆头用手反复弯曲，凡是手感柔软、抗疲劳强度好、塑胶或橡胶手感弹性大且电线电缆绝缘体上无裂痕的就是优等品。

如有帮助，欢迎下载。

耐高温氟塑料电线电缆********电缆集团有限公司发布前言本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化技术委员归口。

本标准负责起草单位：********电缆集团有限公司。

本标准主要起草人：本标准于2008年**月**日首次发布。

目录第一部分一般规定 (3)第二部分耐高温氟塑料防腐控制电缆 (11)第三部分耐高温氟塑料防腐电力电缆 (15)第四部分耐高温氟塑料安装线 (19)GB××××.1-2008耐高温氟塑料电线电缆第一部分一般规定1范围本标准规定了耐高温氟塑料电线电缆的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于氟塑料绝缘耐高温电缆。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文：本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：GB/T2951 电线电缆机械物理性能试验GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体JB/T8137 电线电缆交货盘GB9330 塑料绝缘控制电缆GB4909 裸电线试验方法GB8170 数值修约规则GB2952 电缆外护层GB/T12706 额定电压1KV（Um=1.2KV）到35KV（Um=40.5KV）挤包绝缘电力电缆及附件GB/T18380 电缆在火焰条件下的燃烧试验GB6995 电线电缆识别标志方法3分类与命名3.1代号3.1.1系列代号控制电缆 K安装线 A软结构 R3.1.2材料代号导体代号铜导体（T）省略镀银铜线导体 Y绝缘代号F46氟塑料绝缘 FF4氟塑料绝缘F4F47氟塑料绝缘F47屏蔽代号铜丝编织屏蔽P镀锡铜丝编织屏蔽 P0铠装代号双钢带铠装 22GB××××.1-2008细圆钢丝铠装 32外护套代号F46氟塑料护套 FF4氟塑料护套H9F47氟塑料护套H113.2表示方法3.2.1产品用型号、规格（额定电压、芯数、标称截面）及标准号表示：3.2.2举例a 铜芯F46氟塑料绝缘F46氟塑料护套控制电缆额定电压450/750V，24芯，标称截面1.5mm2，表示为：JHKFF 24*1.5 Q/AJTZD001.2-2005b铜芯F46氟塑料绝缘F46氟塑料护套镀锡铜丝编织屏蔽高温电力电缆额定电压0.6/1kV，3+1，标称截面50mm2，表示为：JHFFP0 3*50+1*25 Q/AJTZD001.3-20054导体4.1镀锡铜线导体线芯采用JB3135-82TRY型。

氟塑料电缆耐温范围一、氟塑料电缆的定义氟塑料电缆，简称FEP电缆，是一种使用氟乙烯聚合物（FEP）作为绝缘材料的电缆。

FEP是一种独特的氟化合物，具有优异的电气性能和化学稳定性，广泛应用于高温环境下的电气设备和电子器件。

二、氟塑料电缆的特点1. 耐高温性能：氟塑料电缆具有出色的耐高温性能，能够在极端高温环境下长时间稳定运行，通常耐温范围可达-200℃至+200℃。

2. 优异的电气性能：氟塑料电缆具有低介电常数和低介质损耗，对电信号传输具有良好的保护和传导效果。

3. 良好的化学稳定性：氟塑料电缆对酸碱、有机溶剂、氧化剂等化学物质具有较高的抗腐蚀性能，能够在严酷的化学环境中稳定运行。

4. 耐磨性和耐磨损性：氟塑料电缆具有较高的表面硬度和耐磨损性，能够抵御机械摩擦和磨损，延长使用寿命。

三、氟塑料电缆的耐温范围氟塑料电缆的耐温范围是指其可以安全运行的温度范围。

一般来说，氟塑料电缆的耐温范围可分为两个方面：导体耐温和绝缘耐温。

1. 导体耐温导体耐温是指氟塑料电缆导体所能承受的最高温度。

一般情况下，氟塑料电缆的导体耐温可达到200℃，甚至更高。

这是由于氟塑料材料具有优异的高温性能，能够在高温下保持导电性能和机械强度。

2. 绝缘耐温绝缘耐温是指氟塑料电缆绝缘材料所能承受的最高温度。

根据不同的氟塑料材料，其绝缘耐温范围可以在-200℃至+200℃之间。

其中，聚四氟乙烯（PTFE）绝缘的氟塑料电缆耐温范围通常为-200℃至+260℃，氟乙烯聚合物（FEP）绝缘的氟塑料电缆耐温范围为-200℃至+200℃，氟化乙烯丙烯（PFA）绝缘的氟塑料电缆耐温范围为-200℃至+260℃。

四、氟塑料电缆的应用由于氟塑料电缆具有优异的耐温性能，广泛应用于各个领域。

以下是一些典型的应用场景：1. 高温环境下的电气设备：氟塑料电缆可用于高温炉、热处理设备、熔炉、玻璃工业等高温环境下的电气设备。

2. 航空航天领域：氟塑料电缆可用于飞机、航天器、导弹等高温环境下的电气传输和控制系统。

检测认证氟塑料电线电缆绝缘老化性能探讨■ 于校伟1 张俊璐1 郭连志1 万同利1 蒲 静2（1.青岛市产品质量检验研究院； 2.青岛城运颐养健康产业发展有限公司）摘 要：本文参照GB/T 2951.11—2008《电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法——厚度和外形尺寸测量——机械性能试验》中电线电缆绝缘机械性能测量方法，GB/T 2951.12—2008《电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法——热老化试验方法》中电线电缆老化试验方法，对氟塑料电线电缆绝缘老化性能进行了试验。

通过对试验数据的分析，得出氟塑料绝缘耐老化规律。

关键词：电线电缆，氟塑料，绝缘老化规律DOI编码：10.3969/j.issn.1002-5944.2024.10.031Exploration of Insulation Aging Performance of Fluoroplastic Wires andCablesYU Xiao-wei1 ZHANG Jun-lu1 GUO Lian-zhi1 WAN Tong-li1 PU Jing2（1. Qingdao Product Quality Testing Research Institute; 2. Qingdao Chengyun Yiyang Health Industry Development Co., Ltd.）Abstract:In this paper, tests were conducted on the insulation aging performance of fl uoroplastic wires and cables according to the test method for determining mechanical properties of insulation in GB/T 2951.11-2008, Common test methods for insulating and sheathing materials of electric and optical cables-Part 11: Methods for general application-Measurement of thickness and overall dimensions-Tests for determining the mechanical properties, and the test method for thermal aging in GB/T 2951.12-2008, Common test methods for insulating and sheathing materials of electric and optical cables-Part 12: Methods for general application-Thermal ageing methods. Based on the analysis of test data, the aging rule of fl uoroplastic insulation was produced.Keywords: wires and cables, fl uorine plastic, insulation aging rule0 引 言氟塑料因其良好的耐热性、阻燃性以及电性能，广泛应用于电缆的绝缘和护套中。

氟塑料电线电缆的毒性仍有争议0 世界上恐怕没有人否认氟塑料每有毒性。

美国科学家也曾说过，氟塑料（主要是FEP）的分解产物--氟氢化合物（HF）的毒性也比PVC的分解产物（HCL）的毒性强得多。

他们把氟塑料的分解产物HF成为"光气"，属于剧毒物质范畴。

但是，目前世界各国，尤其是美国，仍然都在使用氟塑料制造耐热毒性电缆，而对其毒性则很少考虑，环保科学界对表示无奈。

也有人认为，对氟塑料的评价不能只以环保要求来评定﹐氟塑料的确一种非常优异的电缆材料，例如：（1）具有非常优异的性能﹐称为"塑料王"﹐在特种要求场合的应用较多﹐在军工﹑航空航天﹑化工﹑钢铁﹑冶金和石油等众多行业得到广泛应用﹔（2）耐高温（H-F键能很大）﹐不易分解﹐许多为非极性材料﹐介电性能较好﹐可用作高频通信传输﹐耐电晕性能较好﹐绝缘性能也非常好﹔稳定性高﹐不易被腐蚀﹔阻燃性能较好（含有大量氟元素）。

（3）环保性分析。

有人分析过，从其分解物来分﹐HF是其必不可少的分解产物﹐其毒性的确比HCL强得多。

上世纪80年代日本地铁毒气事件中所用的毒气，就是HF（是用NaF与酸液反应制成﹐下放酒精炉加热"奥母真理教"所为）﹐中毒死亡700多人。

HF在450℃以上就有HF分解﹐而不是人们所说的800℃﹐只不过由于其稳定性好﹐分解量很少﹐到800℃时与PVC 的220℃性能相当。

阻燃性上﹐氟塑料阻燃性较高﹐不需加阻燃剂就能具有较高的阻燃性,在燃烧性能方面﹐在明火条件下的温度较高﹐容易烧解﹐高温是局部的﹐这与环境温度有区别﹐正常情下环境温度不会达到800℃﹐不存在人已死的情况。

在不到分解温度（320℃"FEP）下﹐氟塑料稳定性较好﹐具"环保"性能。

也有人认为，不管FEP﹑PTFE﹑PFA﹑F40和PVDF作为氟塑料﹐为人类经济发展作出了非常杰出的贡献。

目前，在许多应用场合﹐使用其他环保材料代替它们显然还不到时侯。
