桥形接线

主接线的可靠性
是接线方式和一次二次设备可靠性的综合，定量计算时需要各种设备的可靠性指标、各级线路、母线故障率等原始数据。

在主接线设计时由于缺乏准确的可靠性计算所需原始资料，而且计算方法各异，故通常不作定量计算，即使进行了可靠性计算，其结果也仅作为参考。

通常采用定性分析来比较各种接线的可靠性：1）断路器停电检修时对供电的影响程度；2）进线或出现回路故障，断路器拒动时，停电范围和停电时间；3）母线故障或母线检修时停电范围和停电时间；4）母联断路器或分段断路器故障的停电范围和停电时间；5）全停的几率。

主接线的灵活性
1）满足调度正常操作灵活的要求；2）满足输电线路、变压器、开关设备等停电检修或设备更换方便灵活的要求；3）满足接线过渡的灵活性；4）满足处理事故的灵活性。

主接线的经济性
1）采用简单的接线方式，少用设备，节省设备投资；2）在设备型式和额定参数的选择上，要结合工程情况，避免一大代小，以高代低；3）在接线方式选择时，要考虑设备布置的占地面积大小，力求减少占地，节省配电装置征地的费用。

关于桥形接线
当有2条线路和2台变压器时，采用桥形接线是一种节省断路器的接线方式。

桥形接线可以作为最终接线，也可以作为过渡接线，只要在布置上留有位置，桥形接线可以过渡到单母线接线、单母线分段接线、双母线接线盒双母线分段接线。

单母线接线
是母线制接线中最简单的一种接线。

可以作为最终接线，也可以过渡到单母线分段接线、双母线接线和双母线分段接线。

单母线分段
对重要用户可从不同母线段上引双回路供电。

当一段母线发生故障或当任一元件故障
断路器拒动时，继电保护动作断开分段断路器，可将故障限制在故障母线范围内。

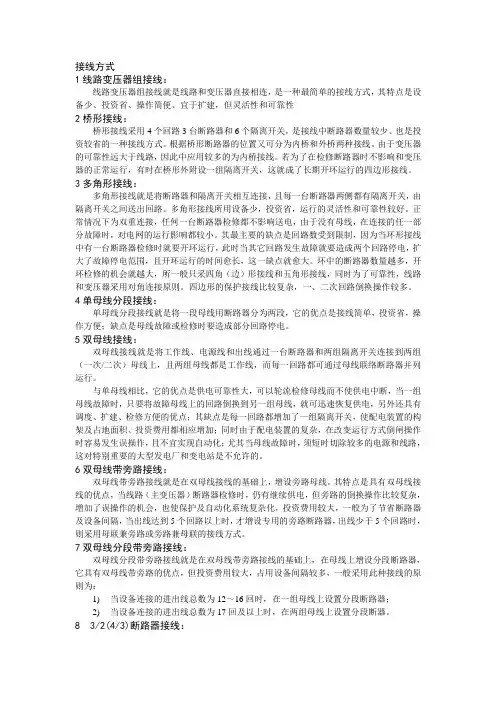

接线方式1线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线：桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。

根据桥形断路器的位置又可分为内桥和外桥两种接线。

由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。

若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。

3多角形接线：多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。

多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。

正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。

其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。

环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。

四边形的保护接线比较复杂，一、二次回路倒换操作较多。

4单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。

5双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。

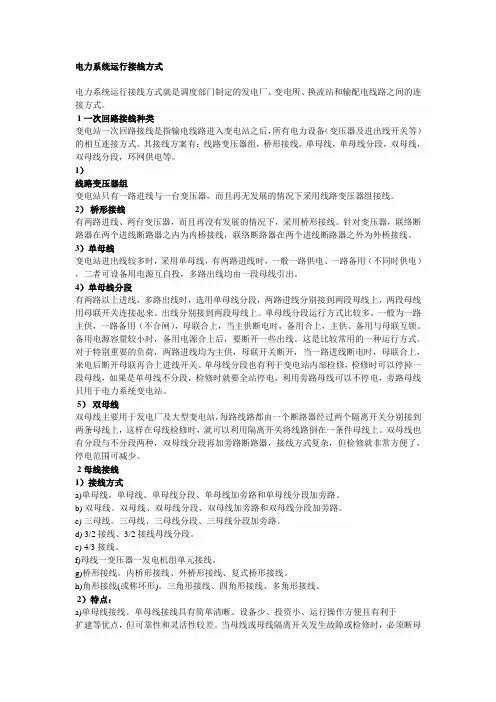

电力系统运行接线方式电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。

1一次回路接线种类变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。

其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。

1）线路变压器组变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。

2）桥形接线有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。

针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。

3）单母线变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。

4）单母线分段有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。

出线分别接到两段母线上。

单母线分段运行方式比较多。

一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。

备用电源容量较小时，备用电源合上后，要断开一些出线。

这是比较常用的一种运行方式。

对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。

单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。

5）双母线双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。

双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。

2 母线接线1）接线方式a)单母线。

单母线、单母线分段、单母线加旁路和单母线分段加旁路。

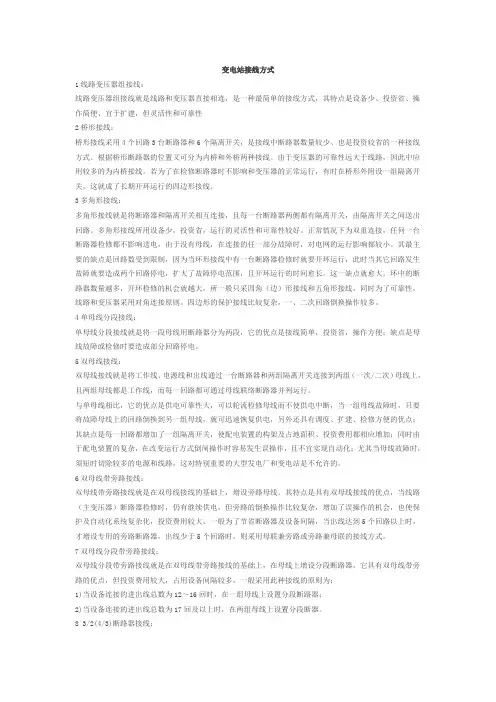

变电站接线方式1线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线：桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。

根据桥形断路器的位置又可分为内桥和外桥两种接线。

由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。

若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。

3多角形接线：多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。

多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。

正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。

其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。

环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。

四边形的保护接线比较复杂，一、二次回路倒换操作较多。

4单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。

5双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。
