很好的内桥接线的详细讲解(以实际变电站操作为例,图文并茂)

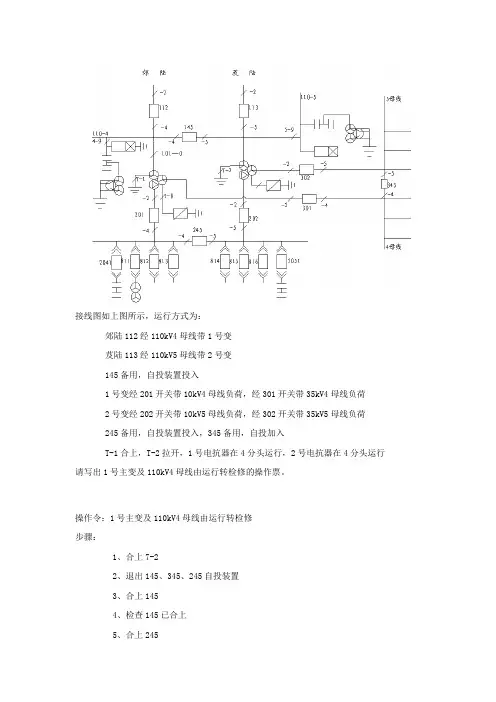

接线图如上图所示，运行方式为：郊陆112经110kV4母线带1号变芨陆113经110kV5母线带2号变145备用，自投装置投入1号变经201开关带10kV4母线负荷，经301开关带35kV4母线负荷2号变经202开关带10kV5母线负荷，经302开关带35kV5母线负荷245备用，自投装置投入，345备用，自投加入T-1合上，T-2拉开，1号电抗器在4分头运行，2号电抗器在4分头运行请写出1号主变及110kV4母线由运行转检修的操作票。

操作令：1号主变及110kV4母线由运行转检修步骤：1、合上7-22、退出145、345、245自投装置3、合上1454、检查145已合上5、合上2456、检查245已合上7、合上3458、检查345已合上9、检查301、302电流表负荷分配应正常10、检查201、202电流表负荷分配应正常11、拉开20112、检查201已拉开13、拉开30114、检查301已拉开15、拉开14516、检查145已拉开17、拉开112，检查112已拉开18、拉开112-219、拉开112-420、拉开145-421、拉开145-522、拉开101-023、拉开301-224、拉开301-425、拉开201-226、拉开201-427、拉开4-9 PT二次刀闸28、拉开4-9 PT二次开关29、拉开4-930、在4-9刀闸母线侧验电31、在4-9刀闸母线侧挂1号地线32、在301-2主变侧验电33、在301-2主变侧挂2号地线34、在101-0主变侧验电35、在101-0主变侧挂3号地线36、在201-2主变侧验电37、在201-2主变侧挂4号地线38、拉开1号主变信号刀闸39、拉开1号主变控制总开关40、将1号主变瓦斯保护掉闸压板由掉闸改投信号[75140]请写出1号主变由运行转检修的操作票。

操作令：1号主变电运行转检修步骤：1、合上7-22、退出145、345、245自投装置3、合上1454、检查145已合上5、合上3456、检查345已合上7、合上2458、检查245已合上9、检查301、302电路表负荷分配正常10、检查201、202电路表负荷分配正常11、拉开20112、检查201已拉开13、拉开30114、检查301已拉开15、拉开14516、检查145已拉开17、拉开11218、检查112已拉开19、拉开101-020、拉开201-221、拉开201-422、拉开301-223、拉开301-424、在301-2主变侧验电25、在301-2主变侧挂1号地线26、在201-2主变侧验电27、在201-2主变侧挂2号地线28、在101-0主变侧验电29、在101-0主变侧挂3号地线30、合上11231、检查112已合上32、投入145自投装置33、将1号主变瓦斯保护压板由掉闸改投信号34、拉开1号变信号刀闸35、拉开1号变控制总开关。

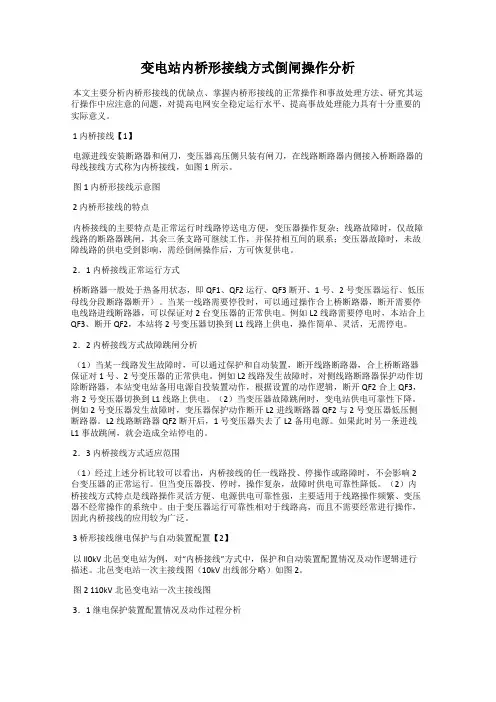

变电站内桥形接线方式倒闸操作分析本文主要分析内桥形接线的优缺点、掌握内桥形接线的正常操作和事故处理方法、研究其运行操作中应注意的问题，对提高电网安全稳定运行水平、提高事故处理能力具有十分重要的实际意义。

1 内桥接线【1】电源进线安装断路器和闸刀，变压器高压侧只装有闸刀，在线路断路器内侧接入桥断路器的母线接线方式称为内桥接线，如图1所示。

图1 内桥形接线示意图2 内桥形接线的特点内桥接线的主要特点是正常运行时线路停送电方便，变压器操作复杂；线路故障时，仅故障线路的断路器跳闸，其余三条支路可继续工作，并保持相互间的联系；变压器故障时，未故障线路的供电受到影响，需经倒闸操作后，方可恢复供电。

2．1 内桥接线正常运行方式桥断路器一般处于热备用状态，即 QF1、QF2运行、QF3断开、1号、2号变压器运行、低压母线分段断路器断开）。

当某一线路需要停役时，可以通过操作合上桥断路器，断开需要停电线路进线断路器，可以保证对2台变压器的正常供电。

例如L2线路需要停电时，本站合上QF3、断开QF2，本站将2号变压器切换到L1线路上供电，操作简单、灵活，无需停电。

2．2 内桥接线方式故障跳闸分析（1）当某一线路发生故障时，可以通过保护和自动装置，断开线路断路器，合上桥断路器保证对1号、2号变压器的正常供电。

例如L2线路发生故障时，对侧线路断路器保护动作切除断路器，本站变电站备用电源自投装置动作，根据设置的动作逻辑，断开QF2合上QF3，将2号变压器切换到L1线路上供电。

（2）当变压器故障跳闸时，变电站供电可靠性下降。

例如2号变压器发生故障时，变压器保护动作断开L2进线断路器QF2与2号变压器低压侧断路器。

L2线路断路器QF2断开后，1号变压器失去了L2备用电源。

如果此时另一条进线L1事故跳闸，就会造成全站停电的。

2．3 内桥接线方式适应范围（1）经过上述分析比较可以看出，内桥接线的任一线路投、停操作或路障时，不会影响2台变压器的正常运行。

变电站主接线图（解释）变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。

主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。

主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。

适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。

2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。

当对可靠性要求不高时，也可利用分段隔离开关进行分段。

母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。

母线分段一般分为2－3段。

优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。

适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。

3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。

为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。

因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。

适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。

4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。

110kV内桥接线变电站电压二次回路接线分析摘要：本文分析了内桥接线方式下，110kV三相电压互感器安装在110kV线路上，110kV备自投装置母线电压、线路电压，110kV主变保护装置高压侧母线电压，110kV线路保护装置母线电压、线路电压二次回路应如何接取，具有很好的实际工作意义。

关键词：内桥接线、电压二次回路、110kV备自投、110kV主变保护、110kV线路保护0 前言目前仍有部分变电站采取内桥接线方式，采取内桥接线方式下，一般将110 kV三相电压互感器安设在110 kV线路上，而取消母线电压互感器；在该方式下，探讨110kV备自投装置母线电压、线路电压，110kV主变保护装置高压侧电压，110kV线路装置保护母线电压、线路电压的二次接线具有很大的实际意义。

图1内桥接线变电站对于保护装置来说如果电压二次回路接入错误，将导致保护装置不正确动作。

对于该种接线方式，二次电压的选取，主要是探讨是取重动前电压，还是重动后电压。

1、110kV备自投装置电压二次回路内桥接线方式下，备自投方式有两种。

一种方式是进线备投方式，即两条线路互为备用，一条线路运行，内桥112断路器运行，另一条线路热备用；另一种方式是桥备投方式，该方式下一条进线供着一台主变，内桥112断路器在热备用状态。

对于备自投装置来说，需采集两段母线电压及两条进线电压，通过对母线电压及进线电压的有压、无压进行逻辑判断。

对于桥备投方式来说，桥备投充电条件之一就是工作电源和备用电源均正常，即I、II母母线电压应均有压。

桥备投方式下，110kV分列运行，161、162断路器运行，内桥112断路器热备用，如果母线电压选取重动前电压，当某一进线断路器偷跳时，由于对侧断路器未跳开，线路PT带电，取用重动前电压，此时该段母线仍会有电压，电压元件鉴定有电，将会导致备自投不启动，导致备自投不动作，扩大停电范围。

对于进线备投来说，进线备投充电条件之一就是工作电源和备用电源均正常，即I、II母母线电压应均有压。

内桥接线：母联在两台变压器开关的内侧，靠近变压器侧。

外桥接线：母联在两台变压器开关的外侧，靠近进线侧。

内桥：一般是桥开关自投。

当进线失电，合桥开关。

外桥可以装设进线互投和桥开关自投。

桥开关自投和内桥不同在于动作逻辑。

内桥要考虑变压器保护的动作，外桥一般不必考虑。

电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV （220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。

一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。

在我国最多的末端变电站是两回进线，两台主变的接线形式，我们目前普遍应用的接线形式有：单母线分段（图一）、内桥接线（图二）、外桥接线（图三）和我国目前铁路专用的隔离开关内桥方式（图四），另一种就是线路变压器单元组，近几十年来高压电器的发展一直沿用了这几种传统的接线方式，但它们的共同不足是：当某一线路故障或检修时，另一条线路上的进线开关及附属设备出现问题将会造成全站停电；同样当一台主变压器检修时，另一台变压器的进线开关或断路器出现问题，也将会造成全站停电。

为了解决这种传统接线方式存在的上诉缺陷，我们从国外引进了一种“2+2”双桥组合接线形式（见图五）。

这种“2+2”双桥组合接线形式使用了双断路器全封闭组合电器，这种接线形式的变电站更适用于对供电可靠性要求特别高的负荷，如机场、车站、化工、钢铁、石油等。

在国外，这种接线形式的全封闭组合电器（HGIS ）一般称为DCB型HGIS接线方式。

DCB型HGIS早在上个世纪末欧洲各国已经使用，最近几年已经得到进一步推广应用，有些国家已经把这种接线方式称为一种标准接线方式。

DCB型HGIS更加适用于现代电网对高压电器可靠性的要求；这是因为它具有以下明显的优势：1.由图五可以看到，我们可以把出线同时挂在两条线路上（合上两侧开关），当某一线路发生故障时，通过保护或自动装置将故障线路上所连接的开关切除，而不会造成任何负荷开关的停电。

2. 对于电网有特殊要求的变电站，可以任意定义DCB型HGIS的某联络（桥）断路器通常处于断开状态，将出线开关有选择的挂在某一桥断路器线路上，使得继电保护和自动装置的配置更加简化，运行更加可靠，这种情况下当某一线路发生停电时，其线路上所带的负荷可以通过本身的自动切换装置切换到另一线路上，这一自动切换过程可以在零点几秒内完成。

3.DCB型HGIS随时可以通过操作断路器来改变电网运行方式而不使用隔离开关进行操作，避免了由于使用隔离开关而发生误操作，从而造成的事故。
