内桥、外桥、二分之三接线

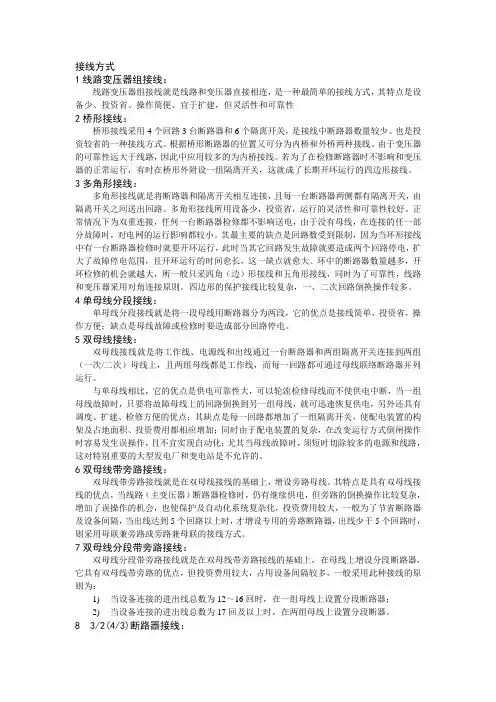

接线方式1线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线：桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。

根据桥形断路器的位置又可分为内桥和外桥两种接线。

由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。

若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。

3多角形接线：多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。

多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。

正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。

其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。

环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。

四边形的保护接线比较复杂，一、二次回路倒换操作较多。

4单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。

5双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。

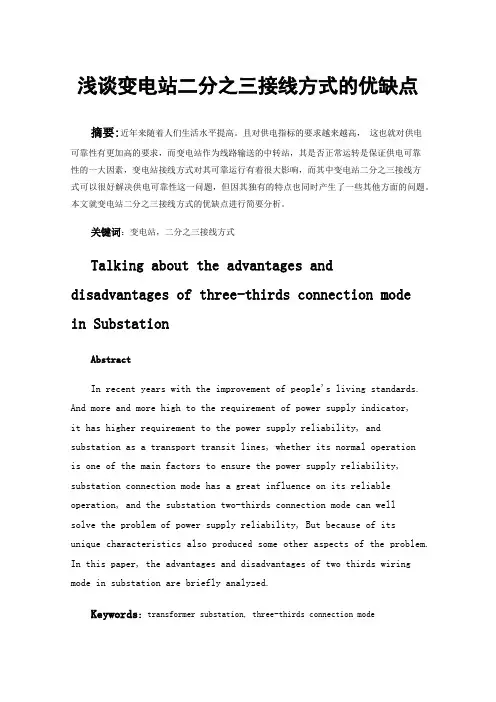

浅谈变电站二分之三接线方式的优缺点摘要:近年来随着人们生活水平提高。

且对供电指标的要求越来越高，这也就对供电可靠性有更加高的要求，而变电站作为线路输送的中转站，其是否正常运转是保证供电可靠性的一大因素，变电站接线方式对其可靠运行有着很大影响，而其中变电站二分之三接线方式可以很好解决供电可靠性这一问题，但因其独有的特点也同时产生了一些其他方面的问题。

本文就变电站二分之三接线方式的优缺点进行简要分析。

关键词：变电站，二分之三接线方式Talking about the advantages and disadvantages of three-thirds connection modein SubstationAbstractIn recent years with the improvement of people's living standards. And more and more high to the requirement of power supply indicator,it has higher requirement to the power supply reliability, and substation as a transport transit lines, whether its normal operationis one of the main factors to ensure the power supply reliability, substation connection mode has a great influence on its reliable operation, and the substation two-thirds connection mode can wellsolve the problem of power supply reliability, But because of its unique characteristics also produced some other aspects of the problem. In this paper, the advantages and disadvantages of two thirds wiring mode in substation are briefly analyzed.Keywords:transformer substation, three-thirds connection mode一、应用情况及简介1、现如今变电站接线方式大多有以下几种：（1）单母线：单母线、单母线分段、单母线加旁路和单母线分段加旁路接线；（2）双母线：双母线、双母线分段、双母线加旁路和双母线分段加旁路接线；（3）3/2接线；（4）桥形接线：内桥形接线、外桥形接线。

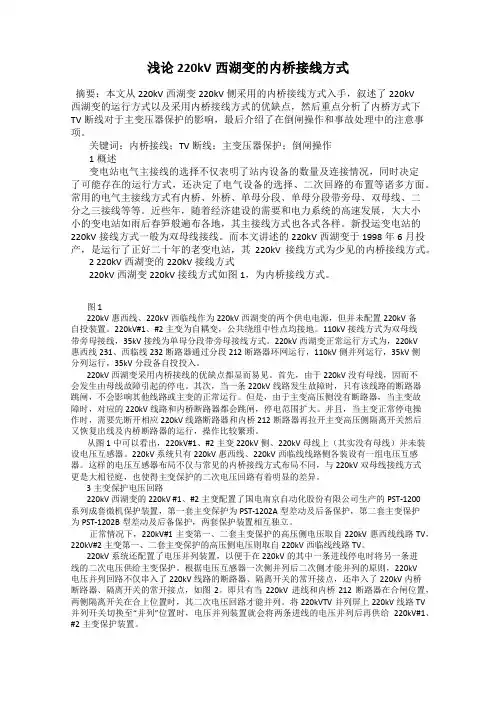

浅论220kV西湖变的内桥接线方式摘要：本文从220kV西湖变220kV侧采用的内桥接线方式入手，叙述了220kV西湖变的运行方式以及采用内桥接线方式的优缺点，然后重点分析了内桥方式下TV断线对于主变压器保护的影响，最后介绍了在倒闸操作和事故处理中的注意事项。

关键词：内桥接线；TV断线；主变压器保护；倒闸操作1概述变电站电气主接线的选择不仅表明了站内设备的数量及连接情况，同时决定了可能存在的运行方式，还决定了电气设备的选择、二次回路的布置等诸多方面。

常用的电气主接线方式有内桥、外桥、单母分段、单母分段带旁母、双母线、二分之三接线等等。

近些年，随着经济建设的需要和电力系统的高速发展，大大小小的变电站如雨后春笋般遍布各地，其主接线方式也各式各样。

新投运变电站的220kV接线方式一般为双母线接线。

而本文讲述的220kV西湖变于1998年6月投产，是运行了正好二十年的老变电站，其220kV接线方式为少见的内桥接线方式。

2 220kV西湖变的220kV接线方式220kV西湖变220kV接线方式如图1，为内桥接线方式。

图1220kV惠西线、220kV西临线作为220kV西湖变的两个供电电源，但并未配置220kV备自投装置。

220kV#1、#2主变为自耦变，公共绕组中性点均接地。

110kV接线方式为双母线带旁母接线，35kV接线为单母分段带旁母接线方式。

220kV西湖变正常运行方式为，220kV惠西线231、西临线232断路器通过分段212断路器环网运行，110kV侧并列运行，35kV侧分列运行，35kV分段备自投投入。

220kV西湖变采用内桥接线的优缺点都显而易见。

首先，由于220kV没有母线，因而不会发生由母线故障引起的停电。

其次，当一条220kV线路发生故障时，只有该线路的断路器跳闸，不会影响其他线路或主变的正常运行。

但是，由于主变高压侧没有断路器，当主变故障时，对应的220kV线路和内桥断路器都会跳闸，停电范围扩大。

变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。

主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。

主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。

适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。

2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。

当对可靠性要求不高时，也可利用分段隔离开关进行分段。

母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。

母线分段一般分为2－3段。

优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。

适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。

3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。

为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。

因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。

适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。

4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。

内桥接线：母联在两台变压器开关的内侧，靠近变压器侧。

外桥接线：母联在两台变压器开关的外侧，靠近进线侧。

内桥：一般是桥开关自投。

当进线失电，合桥开关。

外桥可以装设进线互投和桥开关自投。

桥开关自投和内桥不同在于动作逻辑。

内桥要考虑变压器保护的动作，外桥一般不必考虑。

电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV （220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。

一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。

一个半断路器（3／2）接线的特点
1、一个半断路器接线，它是由两个元件（线路或发变组）引线用三台断路器接往两组母线组成一个半断路器接线，每一回路经一台断路器接至母线，两回路间设一联络断路器形成一串，又称二分之三接线方式。

一个回路
2、一个半断路器接线，特别适宜于220KV以上的超高压、大容量系统中，但使用设备较多，特别是断路器和电流互感器，投资较大，二次控制回路接线和继电保护都比较复杂。

3、运行时，两组母线和同一串的断路器都投入工作，称为完整串运行，形成多环装供电，具有较高的供电可靠性和运行灵活性。

任一母线、断路器故障或检修，均不致引起停电；甚至两组母线同时故障（或一组检修时另一组故障）的极端情况下，功率仍能继续输送。

4、运行方便，操作简单，隔离开关只在检修时作为隔离电器。

该接线目前在大容量电厂中已被广泛采用。

譬如：宁海的1000MW机组：
500kV系统主接线为3/2接线方式，共两个完整串，第一串开关为5041、5042、
5043接5号主变和胜苍5801线，第二串开关为5051、5052、5053接6号主变和胜岩5802线，6号主变和胜岩线采用交叉配置。

如有侵权请联系告知删除，感谢你们的配合！。

3／2接线特点：500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务.因此它是高压输电系统中的重要地位非常关键。

目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器的接线方式。

3／2断路器接线方式的运行优点日渐凸现,所以,现在用3／2接线方式的多。

————--—--——-------—--———---—---—--1、主要运行方式：1）、正常运行方式。

两组母线同时运行，所有断路器和隔离开关均合上；2）、线路停电，断路器并串运行方式。

线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，将检修线路的线路侧隔离开关拉开;3)、断路器检修时运行方式，任何一台断路器检修,可以仅将该断路器及两侧隔离开关拉开；4）、母线检修时的运行方式。

断开母线断路器及其两侧隔离开关.这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间.-———-—-——--—-—--—-——-—-—-——--——----2、3/2断路器主接线的优缺点：1）、优点：A、供电可靠性高。

每一回路有两台断路器供电，发生母线故障或断路器故障时不会导致出线停电；B、运行调度灵活。

正常运行时两组母线和所有断路器都投入工作，从而形成多环路供电方式；C、倒闸操作方便,特别是对于母线停电的操作,不需要像双母线接线方式时进行到负荷倒排操作,所以操作较简单.但是检修断路器或检修母线或检修线路,只要涉及断路器检修,就要注意二次回路的切换（主要是重合闸先投压板和失灵启动母差、失灵启动其它线路、失灵启动远跳等压板的投退）.2)、缺点:二次接线复杂.特别是CT配置比较多。

在重叠区故障,保护动作繁杂。

再者,与双母线相比，运行经验还不够丰富。

目前看来，最大的缺点是造成整个系统全部接死,无法分裂运行。

由于现在系统短路电流超标，经常需要母线分列运行。

对于双母线接线方式就容易实现，而2/3接线方式就无法实现。

变电站主接线图（解释）变电站⼀次系统图1、单母线接线特点：只有⼀组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运⾏。

主要优点：接线简单、清晰，所⽤电⽓设备少，操作⽅便，配电装置造价便宜。

主要缺点：适应性差，母线故障或检修，全部回路均需停电；任⼀回路断路器检修，该回路停电。

适⽤范围：单电源的发电⼚和变电所，且出线回路数少，⽤户对供电可靠性要求不⾼的场合；10kV纯⽆功补偿设备出线（电容器、电抗器）。

2、单母线分段接线特点：与单母线接线⽅法相⽐，增加了分段断路器，将母线适当分段。

当对可靠性要求不⾼时，也可利⽤分段隔离开关进⾏分段。

母线分段的数⽬，决定于电源的数⽬，容量、出线回数，运⾏要求等。

母线分段⼀般分为2－3段。

优点：母线发⽣故障时，仅故障母线段停电，缩⼩停电范围；对重要⽤户由两侧共同供电，提⾼供电可靠性；缺点：当⼀段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电⽤户要停电；任⼀出线断路器检修，该回路要停电。

适⽤：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。

3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。

为了节省投资，可不专设旁路断路器，⽽⽤母线分段断路器兼作旁路断路器。

因为电压越⾼，断路器检修所需的时间越长，停电损失越⼤，因此旁路母线多⽤于35kV以上接线。

适⽤：6~10kV接线⼀般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜⽤专设旁路断路器的旁路母线；出线断路器使⽤可靠性较⾼的SF6断路器时，可不设旁路母线。

4、双母线接线优点：两条母线互为备⽤，⼀条母线检修时，另⼀条母线可以继续⼯作，不会中断对⽤户的供电；任⼀母线侧隔离开关检修时，只需断开这⼀回路即可；⼯作母线故障时，所有回路能迅速切换⾄备⽤母线⽽恢复供电；可将个别回路单独接在备⽤母线上进⾏特殊⼯作或试验；因⽽可靠性⾼，运⾏⽅式灵活，便于扩建。

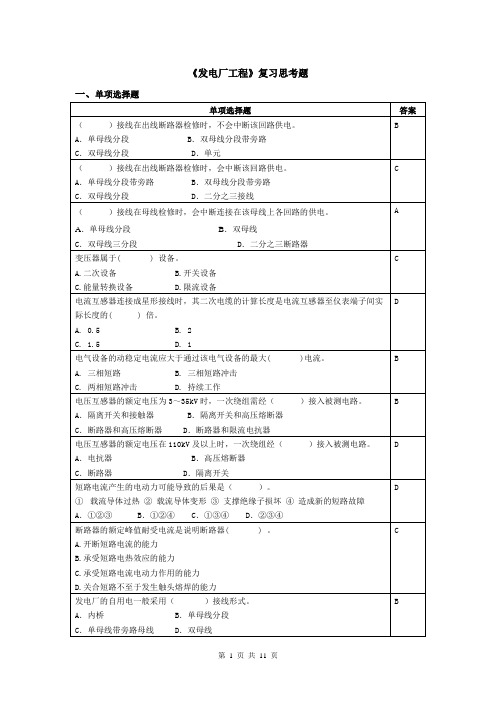

1、隔离开关的用途之一是__C_。

A、切断负荷电流B、切断短路电流C、拉合小电流回路D、拉合大电流回路2、双母线接线采用双母线同时运行时，具有单母线分段接线的特点，__D__。

A、因此，双母线接线与单母线与单母线分段接线是等效的B、但单母线分段接线具有更大的运行灵活性C、并且两者的设备数量一样D、但双母线接线具有更大的运行灵活性3、如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用__C__。

A、双母线接线B、双母线分段带旁路接线C、二分之三接线D、多角形接线4、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的__C__而造成损坏妨碍继续工作的性能。

A、长期工作时的最高允许温度B、长期工作时的最高允许温升C、短路时的最高允许温度D、短路时的最高允许温升5．少油式断路器中油的用途是A。

6．如图有两个同样材料的高压熔断器安秒特性，则A熔体的截面小。

A．1号熔断器 B．2号熔断器 C．两个一样7、铝母线短路时的发热允许温度是C。

A．70℃B．98℃C．200℃D．300℃8、断路器的开断时间是指从接受分闸命令瞬间起到B。

A．所有电弧触头均分离的瞬间为止B．各极触头间电弧最终熄灭为止C．首相触头电弧熄灭为止D．主触头分离瞬间为止9、装设分段电抗器的作用是A。

A．限制母线回路中的短路电流B．吸收多余的无功功率C．改善母线的电压质量D．改进用户的功率因数10、线路停电的操作顺序是D。

A．先分母线隔离开关，再分线路隔离开关，最后分断路器B．先分线路隔离开关，再分母线隔离开关，最后分断路器C．再分母线隔离开关，先分断路器，最后分线路隔离开关D．先分断路器，再分线路隔离开关，最后分母线隔离开关11、三相电动力计算公式中的形状系数K f决定于D。

A．导体的机械强度B．导体的形状C．导体的布置位置D．导体的形状及相对位置12、计算导体的长期发热时，发热时间常数Tt 表示发热过程进行的快慢，其特点： C 。

内桥、外桥、二分之三接线
桥形接线(bridge-circuit configuration)由一台断路器和两组隔离开交组成连接桥，将两回变压器一线路组横向连接起来的电气主接线，在变压器一线路组的变压器和断路之间接入连接桥的称为内桥接线。

连接桥连接在变压器一线路组的线路和断路器之间的称为外桥接线;连接桥母线上的断路器正常状态下合闸运行。

内桥接线的任一线路投入、断开、检修或路障时，都不会影响其他回路的正常运行，但当变压器投入、断开、检修或故障时，则会影响另一回线路的正常运行。

由于变压器运行可靠，而且不需要经常进行投入和因此内桥接线的应用较广泛。

外桥接线的变压投入、断开、检修或故障时，则会影响其他回路的正常运行。

但当线路投入、断开、检修或故障时，则会影响一台变压器的正常运行。

因此外桥接线仅适用于变压器按照经济运行称要经常投入或断开的情况。

此外当线路上有较大的穿越功率时，为避免穿越功率通过多台断路器，通常彩外桥接线。

为了提高桥形接线的灵活性和可钻性，避免因检修线路或变压器时影响其他回路的正常运行，一般在接线中加设一组跨条(导线)。

内桥接线的跨条位置与外桥接线中连接桥的位置相同，外桥接线的跨条位置与外桥接线中连接桥的位置相同，外
桥接线的跨条位置与内桥接线中连接桥的位置相同。

跨条上通常设置两组串接的隔离开关，以便于跨条上隔离开关进行检修，此两组隔离开关在正常运行时是断开的。

桥形接线中使用斯机台数少，其配电装置占地也少，能满足变电所可靠性要求，具有一定的运行灵活性，桥形接线适用于线路为两回、变压器为两台的交流牵引变电所和铁路变电所等
2/3接线。

电气工程师-专业基础（供配电）-电气工程基础-4.13电气主接线[单选题]1.主接线在检修出线断路器时，不会暂时中断该回路供电的是()。

[2018年真题]A.单母线不分段接线B.（江南博哥）单母线分段接线C.双母线分段接线D.单母线带旁母线正确答案：D参考解析：为了保证采用单母线分段或双母线分段的配电装置，在进出线断路器检修时（包括其保护装置的检修和调试），不中断对用户的供电，可增设旁路母线或旁路隔离开关。

旁母线的作用是：当线路或主变压器回路的断路器检修时，该回路可以通过旁路隔离开关接至旁路母线，再通过断路器接至主母线，使该回路继续正常工作。

[单选题]2.外桥形式的主接线适用于()。

[2018年真题]A.进线线路较长，主变压器操作较少的电厂B.进线线路较长，主变压器操作较多的电厂C.进线线路较短，主变压器操作较少的电厂D.进线线路较短，主变压器操作较多的电厂正确答案：D参考解析：外桥接线是指桥断路器在进线断路器的外侧，适用于较小容量的发电厂对一、二级负荷供电；变压器的切换较频繁或线路较短、故障率较少的变电所。

此外，线路有穿越功率时，也宜采用外桥接线。

[单选题]3.环网供电的缺点是()。

[2017年真题]A.可靠性差B.经济性差C.故障时电压质量差D.线损大正确答案：C参考解析：环网供电的优点是可靠性高，比较经济；缺点是故障时环网点断开后，更多的负荷接在了单环电网的一侧，造成该侧负载重，使负荷不均匀导致电压质量差，电压下降大且波动较大。

[单选题]4.电力系统中，用来限制短路电流的措施为下列哪一项？()[2016年真题]A.降低电力系统的电压等级B.采用分裂绕组变压器C.采用低阻抗变压器D.直流输电正确答案：D参考解析：限制短路电路的措施可分为针对电力系统和针对变电所两类。

①电力系统可采取的限流措施。

a.提高电力系统的电压等级；b.直流输电；c.在电力系统主网加强联系后，将次级电网解环运行；d.在允许范围内，增大系统的零序阻抗。
