发动机电喷系统控制策略

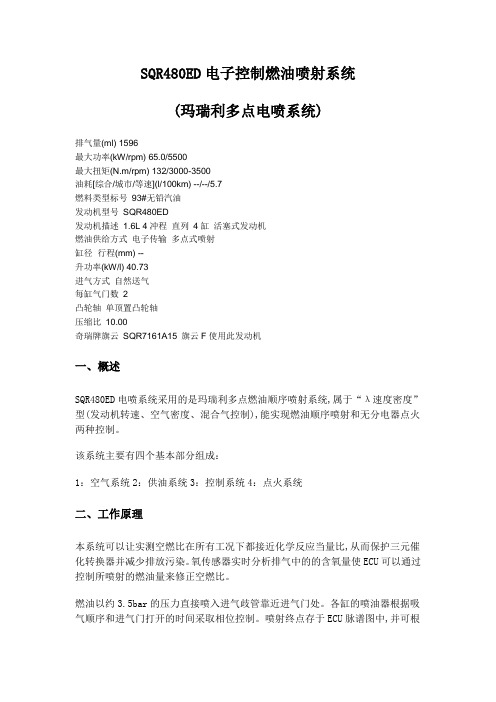

TU5JP发动机电控系统及其检修一、概述TU5JP发动机采用德国BOSCH公司最新开发的M7.4.4电子控制多点燃油喷射系统，适应中国目前的燃油品质，采用耐铅氧传感器，实现闭环控制。

四个喷油器顺序按需要喷油。

采用计算机控制直接点火方式，取消了分电器，顺序点火。

该控制系统控制了废气的排放，降低了油耗，改善了冷、热机的动性能，并且加速响应快，提高了驾驶乐趣。

M7.4.4系统采用集中控制方式。

根据各传感器的反馈信号，车载计算机同时控制燃油喷射系统和点火系统、怠速自动调节和可变流量助力转向系统等，并且通过多路传输系统与自动变速器、防抱死系统、防盗系统等计算机进行交互控制。

由于采用了多路传输系统，各系统可共用某些传感器和执行机构，减少了结构上的复杂程序，有利于整体布局。

该系统具有自动诊断和应急备用功能，当某传感器或执行机构出现故障信息时，计算机可自动判断并存储故障，维修人员可利用位于仪表板上的故障警报灯显示的闪光码或专用诊断设备了解故障信息。

对于缺少的某些传感器信号，计算机取用内存中的后备值来暂时取代，保证发动机运行，直到修理恢复为止。

M7.4.4系统原理图见2-8-1。

图2-8-1 M7.4.4系统原理图1-电控单元3- 进气压力温度传感器4- 步进电机5-节气门总成7- 节气门位置传感器8-诊断接头9-仪表板11-故障报警灯12- 喷射双继电器13-惯性开关14-蓄电池15- 空调中断继电器16-助力转向压力传感器18-炭罐19- 油箱20-压力调节器2l- 汽油泵22-汽油滤清器23-发动机转速/曲轴位置传感器24- 车速传感器；25-氧传感器26-火花塞（4 个）27-点火线圈28-燃油分配管29-汽油喷嘴（4 个）30-发动机水温传感器31-爆震传感器32- 炭罐电磁阀二、电喷控制系统的工作原理1、M7.4.4 系统主要管理以下功能：（1）发动机输出转矩；（2）多点顺序喷射；（3）稳定的双点点火；（4）尾气排放达到标准（L4 标准）；（5）发动机冷却；（6）通过多路传输系统与其它计算机通信；（7）闭环控制系统（不包括自诊断EOBD ）；（8）从各传感器接收信息。

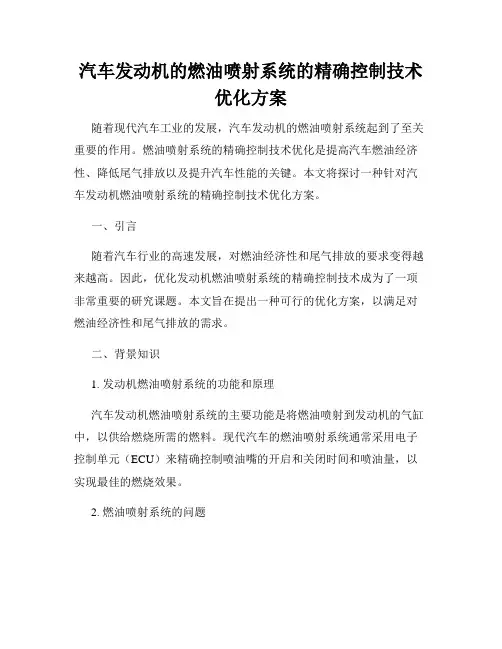

汽车发动机的燃油喷射系统的精确控制技术优化方案随着现代汽车工业的发展，汽车发动机的燃油喷射系统起到了至关重要的作用。

燃油喷射系统的精确控制技术优化是提高汽车燃油经济性、降低尾气排放以及提升汽车性能的关键。

本文将探讨一种针对汽车发动机燃油喷射系统的精确控制技术优化方案。

一、引言随着汽车行业的高速发展，对燃油经济性和尾气排放的要求变得越来越高。

因此，优化发动机燃油喷射系统的精确控制技术成为了一项非常重要的研究课题。

本文旨在提出一种可行的优化方案，以满足对燃油经济性和尾气排放的需求。

二、背景知识1. 发动机燃油喷射系统的功能和原理汽车发动机燃油喷射系统的主要功能是将燃油喷射到发动机的气缸中，以供给燃烧所需的燃料。

现代汽车的燃油喷射系统通常采用电子控制单元（ECU）来精确控制喷油嘴的开启和关闭时间和喷油量，以实现最佳的燃烧效果。

2. 燃油喷射系统的问题然而，在实际应用中，燃油喷射系统存在一些问题。

例如，喷油量的不准确性、燃油雾化不完全等，这些问题会导致不良的燃烧效果，增加油耗并产生过量的尾气排放。

三、优化方案为了解决上述问题，我们提出了以下几点优化方案：1. 优化喷油嘴设计通过优化喷油嘴的结构和材料，可以改善燃油雾化效果，并提供更准确的喷油量。

例如，采用多孔喷油嘴可以增加燃油与空气的充分混合，从而提高燃烧效率。

2. 引入先进的传感器技术在燃油喷射系统中，传感器的准确性对于控制喷油量和喷油时间非常重要。

引入先进的传感器技术，如压力传感器和温度传感器，可以实时监测燃油系统的状态，并反馈给ECU，从而实现更加精确的控制。

3. 优化控制算法改进控制算法是提高燃油喷射系统精确控制的关键。

采用先进的PID控制算法和模糊控制算法，在不同工况下调整喷油嘴的开启时间和喷油量，以实现最佳的燃烧效果和燃油经济性。

4. 实施反馈和闭环控制引入反馈和闭环控制是优化方案的重要组成部分。

通过实时监测燃烧效果和尾气排放，反馈给ECU，进而调整喷油嘴的参数，以实现精确控制和优化效果。

电控发动机的工作原理
电控发动机是一种通过电子控制系统对发动机的燃油喷射、气门开关等进行精确调控的动力装置。

其工作原理主要包括以下几个方面：
1. 点火系统：电控发动机通过电子控制单元（ECU）对点火系统进行精确控制。

ECU接收来自传感器的信息，判断最佳点
火时机，并通过点火线圈产生高电压来点燃混合气体，从而引爆燃料混合气。

2. 燃油喷射系统：电控发动机采用电喷技术，通过ECU控制
喷油嘴的喷油时间和喷油量，实现对燃料供给的精确调控。

ECU接收来自传感器的信息，计算最佳喷油时间和喷油量，
并送出相应的指令，使喷油嘴以精确的喷油量和时间完成燃油喷射过程。

3. 气门控制系统：电控发动机通过ECU控制气门的开闭时机
和持续时间。

ECU根据发动机负荷和转速等参数，计算出最
佳气门控制策略，并通过控制执行器来实现气门的精确控制。

气门的开闭时机和持续时间对进气量和排气量等影响很大，因此精确的气门控制能够使发动机达到更高的燃烧效率。

4. 传感器系统：电控发动机依靠各种传感器来获取发动机工作状态的信息，如气温传感器、氧传感器、曲轴传感器等。

这些传感器将实时的工作参数转化为电信号并送至ECU，ECU根
据这些信息作出相应的调整，以实现对发动机工作的精确控制。

通过以上这些系统的协同工作，电控发动机能够更加精确地控制燃油喷射、点火时机和气门控制等参数，从而提高燃烧效率、减少能量损失，实现更低的燃油消耗和更高的动力输出效率。

同时，电控技术还使得发动机能够根据驾驶员的需求做出即时响应，提升了驾驶的舒适性和安全性。

发动机电喷系统控制策略发动机电喷系统控制策略是指通过对发动机喷油、点火、进气和排放等参数进行控制，以达到提高燃烧效率、降低排放、保证发动机稳定运行的目的。

下面将从电喷系统的基本原理、控制策略以及相关技术发展等方面进行阐述。

电喷系统是一种现代化的发动机燃油供给系统，它通过电子控制单元（ECU）对各个喷油嘴进行精确的控制，实现精确的燃油喷射。

其基本原理是通过测量和分析发动机工况、车速、负荷和环境温度等数据，然后根据预先设定的燃油喷射曲线，将适量的燃油喷射到气缸内，以满足发动机所需的燃油量。

在控制策略方面，发动机电喷系统主要是基于以下几个主要参数进行控制：1.扭矩和负荷控制：根据发动机负荷大小和旋转矩阵的变化，控制ECU输出的燃油量和喷油时间，以保证发动机正常运行。

2.点火时机控制：根据发动机的工作特性和当前工况，控制点火时机的提前或延后，以优化燃烧效率，减少排放。

3.空燃比控制：根据发动机工况和氧气传感器的反馈信号，控制燃油和空气的混合比，使其接近理论空燃比，从而提高燃烧效率。

4.发动机启动和预热控制：根据发动机启动的工作特性和环境温度，控制燃油喷射和点火时机，以尽快使发动机达到正常工作状态。

此外，在技术发展方面，发动机电喷系统的控制策略也在不断更新和优化。

例如，采用了闭环控制技术，通过氧气传感器等传感器的反馈信号，实现对燃油喷射、点火时机等参数的实时调整，以更好地适应不同的工况和环境条件。

同时，也引入了智能控制算法，通过对大量的数据进行分析和学习，使控制策略更加精确和自适应。

总之，发动机电喷系统控制策略的优化和发展是提高发动机性能、降低排放和提高燃油经济性的关键。

通过不断引入新的控制策略和技术手段，可以实现对发动机各个参数的精确控制，使发动机在不同工况下都能获得最佳的工作状态。

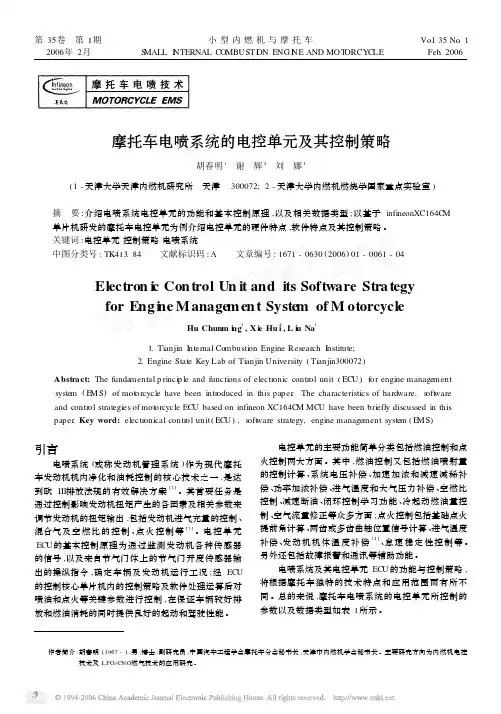

浅析电喷ECU的控制策略现代汽车的汽油发动机所广泛采用的电喷系统，是一个拥有各种传感器和执行器的多输入多输出复杂的电子控制系统。

而作为系统控制核心的电喷ECU，除了要具备喷射、点火、排放、怠速、爆震这些基本的控制之外，还必须要能进行自我诊断，具有跛行能力……要在ECU上实现上述的功能，系统的策略的可靠的控制是重中之重的。

ECU的主体控制策略电喷发动机的动力输出，必须满足日益苛刻的排放法规和燃油经济性的要求，同时各种污染物的排出量、燃料的消耗量也是由发动机运行时的状态诸如发动机转速、负荷等因素决定的。

所以ECU对各个独立功能的控制，必须建立在对各种状态、基本参数的综合判断及精确处理上。

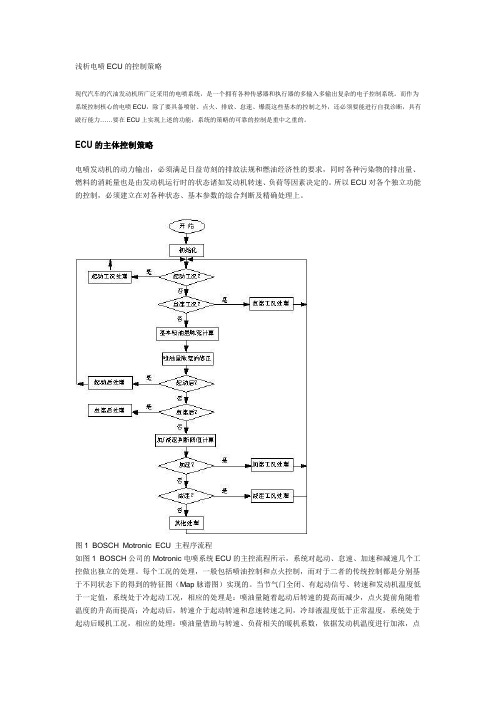

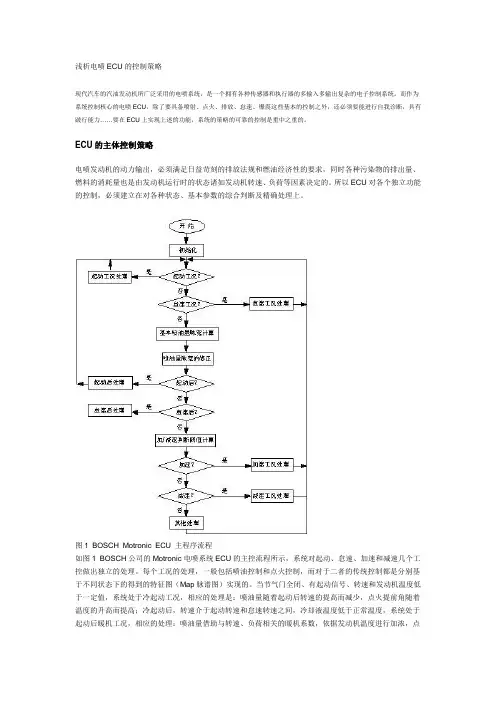

图1 BOSCH Motronic ECU 主程序流程如图1 BOSCH公司的Motronic电喷系统ECU的主控流程所示，系统对起动、怠速、加速和减速几个工控做出独立的处理。

每个工况的处理，一般包括喷油控制和点火控制，而对于二者的传统控制都是分别基于不同状态下的得到的特征图（Map脉谱图）实现的。

当节气门全闭、有起动信号、转速和发动机温度低于一定值，系统处于冷起动工况，相应的处理是：喷油量随着起动后转速的提高而减少，点火提前角随着温度的升高而提高；冷起动后，转速介于起动转速和怠速转速之间，冷却液温度低于正常温度，系统处于起动后暖机工况，相应的处理：喷油量借助与转速、负荷相关的暖机系数，依据发动机温度进行加浓，点火提前角参照温度前移；节气门开度变化，系统判断发动机负荷变化，处于加速或者减速工况，加速时喷油量以输出最大扭矩为目的进行加速加浓的处理，减速时喷油量进行减速减油的处理，点火提前角在负荷交变时为避免爆震而相应变化；正常行驶时，系统根据理论空燃比和氧传感器的反馈设定经济低污染下的喷油量，点火提前角根据冷却液温度做出相应的变动；当节气门关闭，发动机转速接近怠速转速设定值时，系统判断处于怠速工况，此时不仅要进行怠速加浓，还要进行怠速旁通阀门的调节，驱动电机达到相应的开度，点火提前角根据燃油效率和排放要求予以优化。

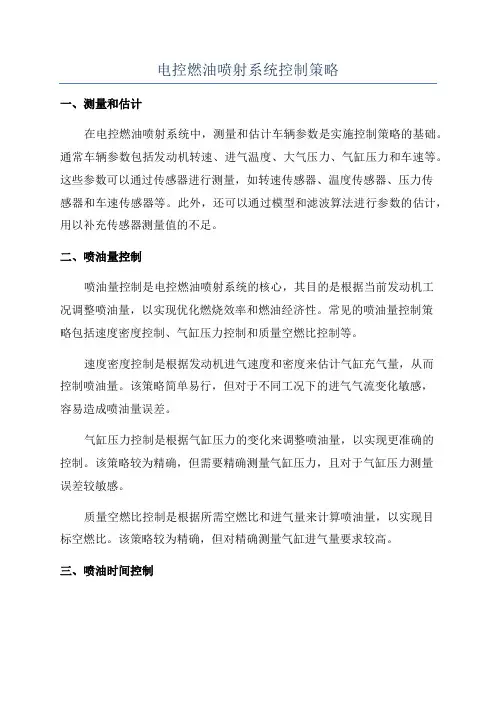

电控燃油喷射系统控制策略一、测量和估计在电控燃油喷射系统中，测量和估计车辆参数是实施控制策略的基础。

通常车辆参数包括发动机转速、进气温度、大气压力、气缸压力和车速等。

这些参数可以通过传感器进行测量，如转速传感器、温度传感器、压力传感器和车速传感器等。

此外，还可以通过模型和滤波算法进行参数的估计，用以补充传感器测量值的不足。

二、喷油量控制喷油量控制是电控燃油喷射系统的核心，其目的是根据当前发动机工况调整喷油量，以实现优化燃烧效率和燃油经济性。

常见的喷油量控制策略包括速度密度控制、气缸压力控制和质量空燃比控制等。

速度密度控制是根据发动机进气速度和密度来估计气缸充气量，从而控制喷油量。

该策略简单易行，但对于不同工况下的进气气流变化敏感，容易造成喷油量误差。

气缸压力控制是根据气缸压力的变化来调整喷油量，以实现更准确的控制。

该策略较为精确，但需要精确测量气缸压力，且对于气缸压力测量误差较敏感。

质量空燃比控制是根据所需空燃比和进气量来计算喷油量，以实现目标空燃比。

该策略较为精确，但对精确测量气缸进气量要求较高。

三、喷油时间控制喷油时间控制是控制喷油时间的长短，以适应不同工况和发动机运行要求。

常见的喷油时间控制策略包括恒定喷油时间控制、串扰补偿控制和逆向模型控制等。

恒定喷油时间控制是根据发动机转速和负荷来确定恒定的喷油时间，以满足一定工况下的燃油需要。

该策略简单易行，但不能适应不同工况下的喷油要求。

串扰补偿控制是根据发动机转速和负荷的变化对喷油时间进行调整，以抵消其对喷油量的干扰。

该策略较为精确，但需要准确估计并补偿串扰效应。

逆向模型控制是通过建立发动机模型并进行模型预测来校准和调整喷油时间，以实现最优控制。

该策略精确性较高，但需要较复杂的计算和较多的参数测量。

四、尾气排放控制尾气排放控制是电控燃油喷射系统不可忽视的一环，通过调整喷油量和喷油时间来控制排放物的生成和排放值，以达到减少污染物排放的目的。

常见的排放控制策略包括催化剂控制、氧化还原催化器控制和再循环控制等。

汽车发动机的燃油喷射系统的精确控制技术优化解决方案汽车发动机燃油喷射系统的精确控制技术优化解决方案随着汽车工业的不断发展和进步，燃油喷射系统作为现代汽车发动机的关键组成部分，扮演着亦促亦阻的角色。

它在提升发动机性能和燃油利用率方面发挥着重要作用。

本文将探讨汽车发动机燃油喷射系统的精确控制技术优化解决方案。

一、燃油喷射系统简介燃油喷射系统是一种用于向汽车发动机供应燃油的系统。

它的主要功能是将燃油以恰当的量、恰当的时间和恰当的方式喷射到发动机燃烧室中。

这种精确的燃油供应方式可以提高发动机的燃烧效率，降低尾气排放，并增强发动机的动力性能。

二、燃油喷射系统的挑战然而，要实现精确控制燃油喷射系统并非易事。

以下是一些常见的挑战：1. 高压喷射：由于现代汽车发动机对燃油的需求越来越高，燃油喷射系统需要能够承受更高的压力。

因此，如何保证高压喷射系统的可靠性和持久性成为一个关键问题。

2. 燃油喷射的精确性：在不同的工作条件下，发动机对燃油的需求是不一样的。

因此，燃油喷射系统需要能够根据不同的工况条件来精确地控制燃油喷射的量，以满足发动机的需求。

3. 环境友好性：现代社会对环境的保护要求越来越高。

因此，汽车发动机的尾气排放成为一个关注的焦点。

燃油喷射系统需要通过优化燃油喷射量和喷射时机，以减少尾气的排放量。

三、燃油喷射系统的控制技术优化解决方案为了克服上述挑战并实现燃油喷射系统的精确控制，下面是一些技术优化解决方案的建议。

1. 高压喷射系统的优化：采用高压共轨喷射技术，可以实现更高的燃油喷射压力并提高喷射系统的稳定性和可靠性。

此外，采用先进的材料和密封技术可以延长喷射系统的使用寿命。

2. 电子控制单元(ECU)的优化：ECU是燃油喷射系统的核心部件，负责控制喷射系统的工作状态。

优化ECU的设计和算法可以提高燃油喷射的精确性和响应速度，以适应不同工作条件下的发动机需求。

3. 燃油喷射量的动态调整：通过采用先进的传感器和反馈控制系统，可以实时监测和反馈发动机的工作状态，并根据实时数据动态调整燃油喷射量，以满足发动机的需求。

3.2-电控燃油喷射系统的控制原理解析.2.1 喷射正时的控制1. 同时喷射各缸喷油器同时打开，同时关闭。

（1）同时喷射控制电路：一根电源线，一个驱动回路。

（2）同时喷射信号波形：曲轴转一圈，喷油一次，一工作循环，喷油两次，根据曲轴位置信号确定喷射时刻。

（3）同时喷射正时图：各缸同喷，一缸两喷，有储存。

（4）优点和缺点优点：控制回路简单，成本低，易维修。

缺点：有储存，喷射时刻不是最佳，各缸混合气不均匀。

高速无影响，低速时因各缸雾化不同，怠速不稳。

2. 分组喷射（3）顺序喷射正时图：顺序喷射，一缸一喷，无储存。

（4）优点和缺点优点：喷射时刻最佳，各缸混合气雾化好，性能最好。

缺点：控制回路复杂，成本高。

3.2.2 喷油量（脉宽）的控制1.起动时喷油量的控制冷车起动时，温度低，转速低，应加浓；起动喷油脉冲宽度（ms）＝由发动机冷却液温度决定的喷油脉冲宽度（ms）＋无效喷射时间（ms）根据起动装置的开关信号和发动机转速信号（一般400r/min以下）判定起动工况。

（1）通过冷起动喷油器加浓冷起动喷油器安装在节气门后总进气歧管上，一个；温度－时间开关安装在发动机缸体上；喷油器不受ECU控制，由温度－时间开关控制，喷射时间决定于水温和接通时间;只在冷起动时起作用，热起或起动后不喷油。

工作原理：1）冷却液温度低于50℃时且起动开关ON（<15s），触点闭合，喷油；冷却液温度越低，加热时间越长，喷油越多，最长喷射时间7.5s。

2）冷却液温度高于50℃(热起)时，或起动ON>15s，或起动OFF，触点断开,不喷油。

（2）微机（ECU）控制起动加浓水温决定基本喷油脉宽，再进行进气温度修正和蓄电池电压修正；为避免火花塞“淹死”，发动机每转一转分多次喷射，实现异步喷射；为避免火花塞“淹死”，ECM有清除溢流（Cleaning Flood）功能。

Ttttttttttttttttttttttttttttttttttttt wwwwwwwwwwwwwwwwwwww图水温－喷油时间图图起动时喷油时间的确定3-2 电控燃油喷射系统的控制原理（2）修正系数1）水温修正起动后加浓：发动机低温起动后数十秒内，进行起动后加浓；水温越低，修正系数越大，随后逐渐衰减。
