浅议地下空间施工中复杂条件下地下连续墙成槽施工技术在复杂的地质条件下，某深基坑70m超深地下连续墙成槽施工是重要的一道施工工序，通过深层搅拌法加固槽壁两侧土体使其土体稳定，适当增加槽内的泥浆比重控制下部砂层的稳定。
取得很好的成槽效果。
标签：深基坑;地下连续墙;成槽1、工程概况某地下空间一期建设工程项目一区1段地基与基础工程，位于南京市，长约406m，宽度为50m。
本工程一般区域为地下二层，基坑开挖面积约22400㎡，周长约950m，基坑先开挖A和C区，最后开挖B区，开挖深度为14.7（15.1）m;地铁区域：场地中间正下方为地铁4号线区间段，基坑开挖面积约6226㎡，周长约888m，基坑开挖宽度为14.6～18.2m，開挖深度（自然地面起算）28.82～41.44m。
其中一般挖深区东西向两侧为1.0m型地墙，幅数为135幅，采用工字钢板接头;南北向两侧及分隔墙以及地铁4号线区域为墙厚1.2m，工字钢板接头幅数为203幅。
1.0m后地下连续墙混凝土强度等级为水下C30P8，1.0m后地下连续墙混凝土强度等级为水下C40P10，垂直度要求均为1/400。
基坑迎土面保护层厚度70mm，地连墙最深为70.6m，基坑开挖面保护层厚度为50mm。
1.2m地下连续墙均进行墙底后注浆，地下连续墙主要形式有“一”形、“L”形、“T”形3种形式。
在1.2m墙厚的地下连续墙槽段接头外侧采用3xΦ800@600的封堵加固，高压旋喷桩采用P.O42.5级普硅硅酸盐水泥，水灰比0.8～1.0。
2、工程重、难点分析项目地下连续墙厚1米及1.2米，最大成槽深度约70米。
地质条件复杂，穿过②5密实粉细砂（6.6米厚）、②6密实中粗砂（8.1米厚）、③4（17.3米厚）密实含卵砾石中粗砂、⑤1强风化泥质粉砂岩、粉砂质泥岩（1.0米厚）、进入⑤2层中风化泥质粉砂岩、粉砂质泥岩。
且岩层分部不均匀。
因此对于地下连续墙成槽难度较大。
3、工程地质与水文条件工程地质条件场地岩土层分布自上而下详细描述为：①-1杂填土：灰色～褐灰色，松散～稍密，主要由粉质粘土混大量碎砖、碎石等填积，密实度、均匀性较差，填龄小于5年。
地下连续墙怎样配制泥浆地下连续墙的深槽是在泥浆护壁条件下进行挖掘的，泥浆在成槽过程中起着保护孔壁稳定、携渣排出、冷却和润滑钻具的作用。
（1）泥浆分类护壁泥浆通常使用的是制备泥浆、自成泥浆或半自成泥浆。
制备泥浆是在挖槽前利用专用设备事先制备好泥浆，挖槽时输入沟槽。
自成泥浆是用钻头式挖槽机挖槽时，向沟槽内输入清水，清水与钻削下来的泥土拌合，边挖槽边形成泥浆。
自成泥浆的性能指标要符合规定的要求，当某些性能指标不符合规定的要求时，在形成自成泥浆的过程中，就要再加入一些需要的成分，这样形成的泥浆称为半自成泥浆。
选择泥浆既要考虑护壁、携渣效果，又要考虑经济性，应因此制宜的选用。
在粘性土或粉质粘土为主的地质条件下，如土质中粘土含量大于50%，塑性指标大于20，含砂量小于5%，二氧化硅与三氧化铝含量的比值为3～4，可以采用自成泥浆或半自成泥浆进行深槽护壁，以降低泥浆费用。
此法在成槽过程中，泥浆的密度通过调节进水量和钻进速度来控制。
采用直接输入清水造浆，应通过导管从钻机钻头孔射出，不得将水直接注入槽内。
（2）泥浆的成分制备泥浆中最常用的是膨润土泥浆，它的主要成分是膨润土和水，另外，还要适当地加入外加剂，外加剂的种类有分散剂、增粘剂、加重剂和防漏剂等。
膨润土是一种颗粒极细、遇水显著膨胀、粘性和可塑性都很大的特殊粘土，它是经加热干燥和粉碎之后，用旋流分离器按其粉末粒径大小分级后出售的。
膨润土的主要成分是蒙脱石，其基本特征是具有触变性能、湿胀性能和胶体性能。
循环泥浆在使用时，会混入水泥中的Ca++离子、地下水或土中的Na+离子或Mg+离子，使泥浆相对密度增大，粘度和凝胶化倾向增大，泥皮的形成能力降低，使膨润土凝聚而泥水分离，这不仅影响施工的精度，而且可能造成槽壁坍塌。
分散剂的作用是，提高膨润土颗粒的电位。
提高其负电荷，增大相互间排斥力，抵消由于混入的阳离子产生电位中和而带来的有害影响;通过与有害离子的反应使有害离子产生惰性;置换吸附在膨润土表面的有害离子。
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道工程江北明挖段地连墙成槽施工技术交底编制：审核：审批：中铁十四局集团有限公司地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道项目部二零一七年五月技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。

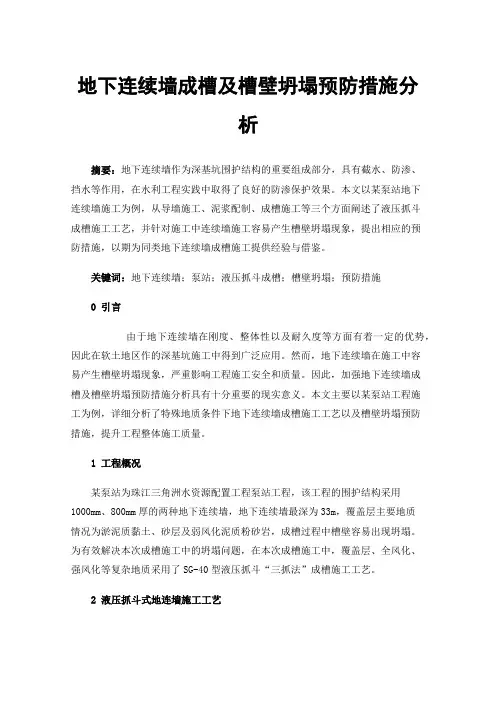

地下连续墙成槽及槽壁坍塌预防措施分析摘要：地下连续墙作为深基坑围护结构的重要组成部分，具有截水、防渗、挡水等作用，在水利工程实践中取得了良好的防渗保护效果。
本文以某泵站地下连续墙施工为例，从导墙施工、泥浆配制、成槽施工等三个方面阐述了液压抓斗成槽施工工艺，并针对施工中连续墙施工容易产生槽壁坍塌现象，提出相应的预防措施，以期为同类地下连续墙成槽施工提供经验与借鉴。
关键词：地下连续墙；泵站；液压抓斗成槽；槽壁坍塌；预防措施0 引言由于地下连续墙在刚度、整体性以及耐久度等方面有着一定的优势，因此在软土地区作的深基坑施工中得到广泛应用。
然而，地下连续墙在施工中容易产生槽壁坍塌现象，严重影响工程施工安全和质量。
因此，加强地下连续墙成槽及槽壁坍塌预防措施分析具有十分重要的现实意义。
本文主要以某泵站工程施工为例，详细分析了特殊地质条件下地下连续墙成槽施工工艺以及槽壁坍塌预防措施，提升工程整体施工质量。
1 工程概况某泵站为珠江三角洲水资源配置工程泵站工程，该工程的围护结构采用1000mm、800mm厚的两种地下连续墙，地下连续墙最深为33m，覆盖层主要地质情况为淤泥质黏土、砂层及弱风化泥质粉砂岩，成槽过程中槽壁容易出现坍塌。
为有效解决本次成槽施工中的坍塌问题，在本次成槽施工中，覆盖层、全风化、强风化等复杂地质采用了SG-40型液压抓斗“三抓法”成槽施工工艺。
2 液压抓斗式地连墙施工工艺液压抓斗成槽施工工艺原理：首先利用钢筋混凝土制作导墙，然后通过泥浆护壁，并利用成槽机成槽，最后通过导管法进行水下混凝土浇筑。
2.1 导墙施工在液压抓斗成槽施工工艺中，首要步骤就是导墙施工，为液压抓斗成槽引导方向、保持泥浆护壁，并且划分槽段。
在导墙施工前，首先进行场地清理平整，待场地平整完成后，进行测量放线；采用反铲挖掘机开挖沟槽，混凝土导墙顶高程须高于地连墙顶高程 0.5m 以上，防止地连墙施工出现浮浆，同时还应高出地面20cm ，防止雨水流入槽内，造成泥浆被稀释或污染等问题。
地下连续墙施工工艺工法1.前言1.1工艺工法概况地下连续墙开挖技术起源于欧洲。
它是根据打井和石油钻井使用泥浆和水下浇注混凝土的方法而发展起来的，1950年在意大利米兰首先采用了护壁泥浆地下连续墙施工，20世纪50～60年代该项技术在西方发达国家及前苏联得到推广，成为地下工程和深基础施工中有效的措施。
经过几十年的发展，地下连续墙技术已经相当成熟，其中以日本在此技术上最为发达，已经累计建成了1500万平方米以上，目前地下连续墙的最大开挖深度为140m，最薄的地下连续墙厚度为20cm。
1958年，我国水电部门首先在青岛丹子口水库用此技术修建了水坝防渗墙，到目前为止，全国绝大多数省份都先后应用了此项技术。
地下连续墙已经并且正在代替很多传统的施工方法，而被用于基础工程的很多方面。
在它的初期阶段，基本上都是用作防渗墙或临时挡土墙。
通过开发使用许多新技术、新设备和新材料，现在已经越来越多地用作深基坑围护结构。
1.2工艺原理用专用设备沿着基础或拟建地下构筑物周边采用泥浆护壁开挖出一条具有一定宽度与深度的沟槽，在槽内设置钢筋笼，采用导管法灌注混凝土，筑成一单元墙段，依次顺序施工，以某种接头方法连接成的地下混凝土连续墙，形成防渗、挡土围护结构。
2.工艺工法特点2.1优点2.1.1施工时振动小，噪音低，适用于城市施工。
2.1.2墙体刚度大，用于基坑开挖时，可承受较大的土压力。
2.1.3自身防渗性能好。
2.1.4可以紧贴原有建筑物施工。
2.1.5适用范围广。
2.2缺点2.2.1施工工艺复杂、精度要求高。
2.2.2环境污染大。
3 适用范围地下连续墙具有结构刚度大、整体性、抗渗性和耐久性好的特点，可作为永久性的挡土挡水和承重结构，在软弱的冲积层、中硬地层、密实的砂砾层以及岩石的地基中都可使用。
可紧靠已有建筑物施工，施工时基本无噪音、无震动，对邻近建筑物和地下管线影响较小；能建造各种深度（10～50m）、宽度（45～120cm）和形状的地下墙。

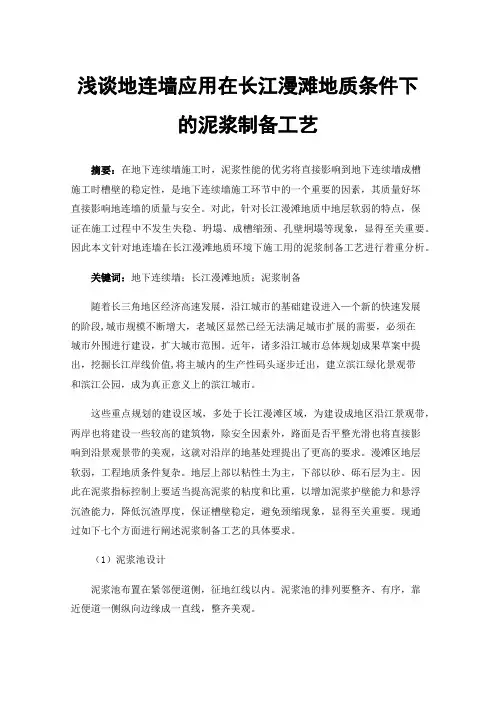

浅谈地连墙应用在长江漫滩地质条件下的泥浆制备工艺摘要：在地下连续墙施工时，泥浆性能的优劣将直接影响到地下连续墙成槽施工时槽壁的稳定性，是地下连续墙施工环节中的一个重要的因素，其质量好坏直接影响地连墙的质量与安全。
对此，针对长江漫滩地质中地层软弱的特点，保证在施工过程中不发生失稳、坍塌、成槽缩颈、孔壁坰塌等现象，显得至关重要。
因此本文针对地连墙在长江漫滩地质环境下施工用的泥浆制备工艺进行着重分析。
关键词：地下连续墙；长江漫滩地质；泥浆制备随着长三角地区经济高速发展，沿江城市的基础建设进入—个新的快速发展的阶段,城市规模不断增大，老城区显然已经无法满足城市扩展的需要，必须在城市外围进行建设，扩大城市范围。
近年，诸多沿江城市总体规划成果草案中提出，挖掘长江岸线价值,将主城内的生产性码头逐步迁出，建立滨江绿化景观带和滨江公园，成为真正意义上的滨江城市。
这些重点规划的建设区域，多处于长江漫滩区域，为建设成地区沿江景观带，两岸也将建设一些较高的建筑物，除安全因素外，路面是否平整光滑也将直接影响到沿景观景带的美观，这就对沿岸的地基处理提出了更高的要求。
漫滩区地层软弱，工程地质条件复杂。
地层上部以粘性土为主，下部以砂、砾石层为主。
因此在泥浆指标控制上要适当提高泥浆的粘度和比重，以增加泥浆护壁能力和悬浮沉渣能力，降低沉渣厚度，保证槽壁稳定，避免颈缩现象，显得至关重要。
现通过如下七个方面进行阐述泥浆制备工艺的具体要求。
（1）泥浆池设计泥浆池布置在紧邻便道侧，征地红线以内。
泥浆池的排列要整齐、有序，靠近便道一侧纵向边缘成一直线，整齐美观。
截面尺寸应根据成槽尺寸而定，以某停车场为例，地连墙厚800mm，单幅最大方量为310m³，施工进度为幅/3天，单日成槽方量为200m³，成槽机配备20个钢制泥浆箱，泥浆存储量为20*100=20000m³。
1~9号泥浆箱储存新浆，新浆存储量900m³；11号泥浆箱储存清水，存储量为100m³；12~19号泥浆箱储存成槽泥浆兼待处理浆，存储量800m³；10和20号泥浆箱储存废浆，存储量200m³。
地连墙成槽施工覆盖层和强风化基岩成槽覆盖层和强风化基岩等软弱底层先采用“纯抓法”成槽。
成槽设备为液压抓斗，在成槽过程中，利用机载测斜装置对孔形进行监控，如发现偏斜，利用液压纠偏板进行纠偏，在成槽过程中如发现偏斜，不允许继续向下进尺，应及时进行纠偏作业，以保证造孔精度。
挖槽时应随时观察槽孔内泥浆面的高程并适时补充泥浆，使槽孔内的泥浆面应始终保持不低于导墙顶面以下30cm；槽段内泥浆液面能满足规范规定的高于地下水位0.5m以上的要求，以防止槽孔坍塌。
抓斗挖槽的渣土直接装入30m³钢箱中临时存放，再由10m³自卸汽车倒运至指定的弃渣场。
液压抓斗施工实例图基岩成槽进入坚硬基岩后，液压抓斗无法继续抓取成槽，必须采用铣槽机施工，成槽设备为2台宝峨BC40铣槽机。
Ⅰ期槽长6.884m，采用三铣成槽，先铣边槽，再铣中间槽；Ⅱ期槽段长2.8m，一铣成槽。
槽段连接采用铣接法，两个Ⅰ期槽中间进行Ⅱ期槽成槽施工时，铣掉Ⅰ期槽端头的部分混凝土形成搭接，Ⅰ、Ⅱ期槽孔在地连墙轴线上的搭接长度为25cm。
槽段按划分的单元节段间隔进行，单个槽段铣槽施工开始后连续进行，直至槽段完成。
铣槽机施工实例图当基岩强度过高，铣槽机磨损太快时，可先采用冲击钻引孔，现场配备4台10t 冲击钻。
当冲击钻钻进至墙底标高后，再用液压铣槽机进行成槽。
冲击钻采用正循环方式进行排渣，孔底浓浆携带钻渣流入沉淀池进行沉淀，沉淀后的浆液再通过泥浆泵送入孔底，完成浆液循环，沉淀池中的钻渣定期用挖机进行清理。
接头施工本工程槽段连接采用“铣接法”。
即在两个Ⅰ槽中间进行Ⅱ槽成槽施工时，铣掉边槽端头的部分混凝土形成锯齿形搭接，铣接厚度25cm （地连墙轴线）。
铣接法接头施工示意图泥浆护壁及清孔换浆 原材料的选择泥浆护壁技术是地下连续墙工程的基础技术之一，其质量好坏直接影响到地下连续墙的施工质量和安全，本工程地连墙成槽全部采用优质膨润土泥浆护壁。
地下连续墙槽段开挖过程中，液压铣槽机要依靠泥浆将切割的碎小岩块和土体通过反循环带出槽外，因此要连续不断地向沟槽中供给新鲜泥浆，在水下混凝土浇筑过程中，有大量的泥浆排放出来，需要认真做好泥浆管理，及时制备新浆，调整回浆性能指标，及时将废浆外运处理，以确保安全、优质、高效完成连续墙的施工。
基坑支护结构施工之地下连续墙建筑深基坑工程施工安全技术规范JGJ311-2013规定：1、地下连续墙成槽施工应符合下列规定：（1）地下连续墙成槽前应设置钢筋混凝土导墙及施工道路。
导墙养护期间，重型机械设备不应在导墙附近作业或停留；（2）地下连续墙成槽前应进行槽壁稳定性验算；（3）对位于暗河区、扰动土区、浅部砂性土中的槽段或邻近建筑物保护要求较高时，宜在连续墙施工前对槽壁进行加固；（4）地下连续墙单元槽段成槽施工宜采用跳幅间隔的施工顺序；（5）在保护设施不齐全、监管人不到位的情况下，严禁人员下槽、孔内清理障碍物。
2、地下连续墙成槽泥浆制备应符合下列规定：（1）护壁泥浆使用前应根据材料和地质条件进行试配，并进行室内性能试验，泥浆配合比宜按现场试验确定；（2）泥浆的供应及处理系统应满足泥浆使用量的要求，槽内泥浆面不应低于导墙面0.3m，同时槽内泥浆面应高于地下水位0.5m以上。
3、槽段接头施工应符合下列规定：（1）成槽结束后应对相邻槽段的混凝土端面进行清刷，刷至底部，清除接头处的泥沙，确保单元槽段接头部位的抗渗性能；（2）槽段接头应满足混凝土浇筑压力对其强度和刚度的要求，安放时，应紧贴槽段垂直缓慢沉放至槽底。
遇到阻碍时，槽段接头应在清除障碍后入槽；（3）周边环境保护要求高时，宜在地下连续墙接头处增加防水措施。
4、地下连续墙钢筋笼吊装应符合下列规定：（1）吊装所选用的吊车应满足吊装高度及起重量的要求，主吊和副吊应根据计算确定。
钢筋笼吊点布置应根据吊装工艺通过计算确定，并应进行整体起吊安全验算，按计算结果配置吊具、吊点加固钢筋、吊筋等；（2）吊装前必须对钢筋笼进行全面检查，防止有剩余的钢筋断头、焊接接头等遗留在钢筋笼上；（3）采用双机抬吊作业时，应统一指挥，动作应配合协调，载荷应分配合理；（4）履带吊起重钢筋笼时应先稍离地面试吊，确认钢筋笼已挂牢，钢筋笼刚度、焊接强度等满足要求时，再继续起吊；（5）履带吊机在吊钢筋笼行走时，载荷不得超过允许起重量的70%，钢筋笼离地不得大于500mm，并应栓好拉绳，缓慢行驶。
【专业知识】岩土知识：基坑支护结构施工之地下连续墙大于大于大于1、地下连续墙成槽施工应符合下列规定：（1）地下连续墙成槽前应设置钢筋混凝土导墙及施工道路。
导墙养护期间，重型机械设备不应在导墙附近作业或停留；（2）地下连续墙成槽前应进行槽壁稳定性验算；（3）对位于暗河区、扰动土区、浅部砂性土中的槽段或邻近建筑物保护要求较高时，宜在连续墙施工前对槽壁进行加固；（4）地下连续墙单元槽段成槽施工宜采用跳幅间隔的施工顺序；（5）在保护设施不齐全、监管人不到位的情况下，严禁人员下槽、孔内清理障碍物。
2、地下连续墙成槽泥浆制备应符合下列规定：（1）护壁泥浆使用前应根据材料和地质条件进行试配，并进行室内性能试验，泥浆配合比宜按现场试验确定；（2）泥浆的供应及处理系统应满足泥浆使用量的要求，槽内泥浆面不应低于导墙面0.3m，同时槽内泥浆面应高于地下水位0.5m以上。
3、槽段接头施工应符合下列规定：（1）成槽结束后应对相邻槽段的混凝土端面进行清刷，刷至底部，清除接头处的泥沙，确保单元槽段接头部位的抗渗性能；（2）槽段接头应满足混凝土浇筑压力对其强度和刚度的要求，安放时，应紧贴槽段垂直缓慢沉放至槽底。
遇到阻碍时，槽段接头应在清除障碍后入槽；（3）周边环境保护要求高时，宜在地下连续墙接头处增加防水措施。
4、地下连续墙钢筋笼吊装应符合下列规定：（1）吊装所选用的吊车应满足吊装高度及起重量的要求，主吊和副吊应根据计算确定。
钢筋笼吊点布置应根据吊装工艺通过计算确定，并应进行整体起吊安全验算，按计算结果配置吊具、吊点加固钢筋、吊筋等；（2）吊装前必须对钢筋笼进行全面检查，防止有剩余的钢筋断头、焊接接头等遗留在钢筋笼上；（3）采用双机抬吊作业时，应统一指挥，动作应配合协调，载荷应分配合理；（4）履带吊起重钢筋笼时应先稍离地面试吊，确认钢筋笼已挂牢，钢筋笼刚度、焊接强度等满足要求时，再继续起吊；（5）履带吊机在吊钢筋笼行走时，载荷不得超过允许起重量的70%，钢筋笼离地不得大于500mm，并应栓好拉绳，缓慢行驶。
地连墙施工质量控制要点一、地下连续墙施工质量控制要点（一）地连墙成槽1、质量隐患成槽的关键是控制垂直度，垂直度控制不好，易造成墙体开叉、夹泥、孔洞等质量缺陷，异型槽段更易出现以上问题，施工中应尤其引起注意。
2、控制措施（1）使用带有自动测斜仪的先进成槽机。
（2）由技术熟练、操作经验丰富的成槽机操作手抓槽。
（3）地连墙成槽施工中，要随时进行垂直度检测。
对于异型槽段易塌的阳角部位，可视情况预先采取注浆等措施进行处理。
（二）泥浆护壁1、质量隐患软土地基，地下水位高，普遍存在微承压水层，如成槽泥浆质量控制不到位，易在施工中出现沉淤过厚、塌槽等问题，直接影响成墙质量。
2、控制措施（1）采用优质膨润土制备泥浆，并配以增粘剂形成致密而有韧性的泥浆止水护壁。
（2）加强施工过程中的泥浆检测。
（3）保持好槽内泥浆水头高度，宜高于地下水位1米以上。
（三）钢筋笼吊装1、质量隐患地连墙钢筋笼自重较大，吊点设置复杂，尤其是异性钢筋笼吊装，如吊点设置不合理，在起吊期间易出现笼体变形，破坏，造成较大安全隐患。
2、控制措施（1）加强钢筋笼施工质量，根据吊装方案设置起吊加强筋，所有钢筋节点必须焊接，不得绑扎或跳焊。
（2）编制钢筋笼吊装专项方案，并组织专家会论证。
（3）施工过程中严格检查吊具、吊装设备，严格按吊装方案操作执行。
（四）地连墙接头1、质量隐患地下连续墙接头施工质量至关重要，如接头施工质量控制不到位，易出现接头夹泥、孔洞等质量缺陷，为后续开挖施工留下较大安全隐患。
2、控制措施（1）每幅地下连续墙均需认真刷壁，刷壁次数不得少于8次。
（2）接头刷壁工序，由监理单位和施工单位责任人共同旁站验收，并填写专用表格（附表）。
（3）监理单位和施工单位验收人，对经过验收的地下连续墙接缝质量负责，如在开挖过程中出现接缝严重缺陷，将追究责任人责任。
（4）地下连续墙接头形式为十字钢板或工字钢的，原则上均须使用接头箱。
（5）如由于地质条件、墙深限制，不能全深使用接头箱的，地面至设计开挖面以下10m范围内必须使用接头箱。
地下连续墙的成槽泥浆（共同学习资料之六）为大成基础公司技术管理人员而写编写人：章履远地下连续墙的成槽泥浆在地下连续墙成槽中，起着非常关键的作用。
在许多工程中，由于不重视成槽泥浆重要性，往往使工程出现局部坍陷、墙身大面积露筋、接缝夹泥夹碴、接缝漏水、墙身混凝土局部疏松，甚至墙身穿孔造成基坑开挖漏水涌砂等严重影响工程质量的缺陷。
修复这些缺陷，造成大量人力、物力浪费，化费精力，使工程成本增加。
效果差，影响差。
有的工程，在施工中，不管成槽地质的不同，统一采用同一配比的泥浆；工程施工中，配置的泥浆得不到有效处理，好的泥浆变成劣质泥浆，从而造成墙身的各种缺陷产生。
本文就泥浆的重要性着手，从原理、性能、功能谈起，涉及设计、计算、管理、调整，有技术、有管理，以求比较全面叙述，以引起各职能人员，重新认识泥浆、重视泥浆。
从而为使地下连续墙施工质量有所提高做些有益的工作。
一、成槽泥浆的功能防止土壁坍塌——抑止地下水压力、抵挡土压力；减少槽壁透水性，使槽壁形成泥皮（保护膜）；悬浮细颗粒，减少槽底沉碴，提高混凝土浇捣质量。
二、成槽泥浆的原理在泥浆液面静水压力（泥浆面高于地下水面）条件下，泥浆中水份会向槽壁土颗粒中渗透，而膨润土颗粒会沉积在槽壁表面，使槽壁形成泥皮，保护了槽壁。
在静水压力条件下，克服槽内的水压力和土压力，使槽壁保持稳定不坍塌。
为了说明这一过程，有人用清水和泥浆，做了对比试验（见下图）能充分说明泥浆护壁原理。
三、成槽泥浆的性能泥浆的性能指泥浆的比重、粘度、含砂率、静切力、触变性、失水量和泥皮厚稳定性、胶体率、PH值等九个主要性能，以下分别叙述。
1、泥浆的比重：同体积的泥浆重量与同体积的清水（4ＯC）的重量比。
2、泥浆的粘度：泥浆流动时，由于土颗粒存在，各层面之间产生摩擦力。
土和土之间、土水之间。
泥浆浓度大，阻力也大，粘度就大，泥浆搅拌时间长，土颗粒分散度好，水化作用好，粘度就大。
3、泥浆的含砂率：＞0.02mm，不溶于的砂子和颗粒，其所占泥浆体积百分比。
第32卷 增刊2 岩 土 工 程 学 报 Vol.32 Supp.2 2010年8月 Chinese Journal of Geotechnical Engineering Aug. 2010地下连续墙成槽施工中的泥浆性能研究和探讨罗云峰(上海市基础工程有限公司设计研究所，上海 200433)摘 要：研究在地下连续墙成槽施工中护壁泥浆的功能和机理、泥浆相关性能的测试控制指标以及泥浆质量调控的方式和方法。
并以在建的上海中心大厦为工程实例，给出了在该工程地下连续墙成槽施工时，如何测试调控护壁泥浆性能指标，以确保护壁泥浆性能指标在标准范围之内，保证地下连续墙施工顺利进行。
关键词：地下连续墙；成槽施工；护壁泥浆；质量控制中图分类号：TU476 文献标识码：A 文章编号：1000–4548(2010)S2–0447–04作者简介：罗云峰(1981–)，男，四川广安人，硕士，助理工程师，主要从事施工用泥浆实验室配比测试及现场调整控制等方面研究。
E-mail: luoyunfeng628@。
Properties of cement slurry in trenching construction of diaphragm wallsLUO Yun-feng(Design and Research Institute, Shanghai Foundation Engineering Co., Ltd., Shanghai 200433, China) Abstract: The function and mechanism of protecting walls of cement slurry in the construction of diaphragm walls are studied.Some results are concluded, as well as the properties and the ways to regulate and control the quality of cement slurry used in the project of Shanghai Tower. These results help to find a way to control the performance of slurry in trenching construction and to ensure the properties of slurry controlled, which turns out to be a success in construction of diaphragm walls.Key words: diaphragm wall; trenching construction; cement slurry; quality control0 引 言随着城市规模的不断扩大和和高层建筑的不断增加，超高层建筑的基础施工也日益向更深的层次发展。
地下连续墙的成槽泥浆章履远地下连续墙的成槽泥浆在地下连续墙成槽中，起着非常关键的作用。
在许多工程中，由于不重视成槽泥浆重要性，往往使工程出现局部坍陷、墙身大面积露筋、接缝夹泥夹碴、接缝漏水、墙身混凝土局部疏松，甚至墙身穿孔造成基坑开挖漏水涌砂等严重影响工程质量的缺陷。
修复这些缺陷，造成大量人力、物力浪费，化费精力，使工程成本增加。
效果差，影响差。
有的工程，在施工中，不管成槽地质的不同，统一采用同一配比的泥浆；工程施工中，配置的泥浆得不到有效处理，好的泥浆变成劣质泥浆，从而造成墙身的各种缺陷产生。
本文就泥浆的重要性着手，从原理、性能、功能谈起，涉及设计、计算、管理、调整，有技术、有管理，以求比较全面叙述，以引起各职能人员，重新认识泥浆、重视泥浆。
从而为使地下连续墙施工质量有所提高做些有益的工作。
一、成槽泥浆的功能防止土壁坍塌——抑止地下水压力、抵挡土压力；减少槽壁透水性，使槽壁形成泥皮（保护膜）；悬浮细颗粒，减少槽底沉碴，提高混凝土浇捣质量。
二、成槽泥浆的原理在泥浆液面静水压力（泥浆面高于地下水面）条件下，泥浆中水份会向槽壁土颗粒中渗透，而膨润土颗粒会沉积在槽壁表面，使槽壁形成泥皮，保护了槽壁。
在静水压力条件下，克服槽内的水压力和土压力，使槽壁保持稳定不坍塌。
为了说明这一过程，有人用清水和泥浆，做了对比试验（见下图）能充分说明泥浆护壁原理。
三、成槽泥浆的性能泥浆的性能指泥浆的比重、粘度、含砂率、静切力、触变性、失水量和泥皮厚稳定性、胶体率、PH值等九个主要性能，以下分别叙述。
1、泥浆的比重：同体积的泥浆重量与同体积的清水（4ＯC）的重量比。
2、泥浆的粘度：泥浆流动时，由于土颗粒存在，各层面之间产生摩擦力。
土和土之间、土水之间。
泥浆浓度大，阻力也大，粘度就大，泥浆搅拌时间长，土颗粒分散度好，水化作用好，粘度就大。
3、泥浆的含砂率：＞0.02mm，不溶于的砂子和颗粒，其所占泥浆体积百分比。
4、泥浆的静切力：含有粘土颗粒和CMC的泥浆，称作塑性流型液体。
王程技术 I ENGINEERING TECHNOLOGY摘要：有刚度、防水性能良好的地下连续墙是基础工程中的承重结构。
文章从某工程实际出发.针对该工程的施工睢点，分析 探讨了地下连续成槽的施工技木和防控的关健点，最终取得了良好的施工效果，保证了工程整体质量。
关键词:地下连续墙：成槽施工：防滲漏地下连续墙施工成槽技术■文/向黎平赵书良地下连续墙是一种深基坑围护结构，这种结构是基础工 程使用特定的挖槽机械，以开挖工程周边轴线为标杆在地面 上挖出来的，有着截水、防渗、承重和挡土的特点。
本文依 托某一工程实际，系统分析了地下连续墙的主要施工技术，可为今后的类似工程提供施工经验。
1. 工程概况大良站和东乐路站是佛山地铁三号线的区间站，本文以 此为例，着重讨论了连续墙成槽施工技术，该工程施工环境 为比较厚地质的淤泥质覆盖层和软硬岩的交接处。
导墙施工、成槽、钢筋笼制作与安装、水下灌注混凝土都是地下连续墙 施工的主要程序，尤其是成槽施工，制约着地下连续墙质量。
因此，泥浆配比、施工先后、对成槽垂直度和刷壁质量的把 控以及清槽换浆都成为了成槽施工中的关键点。
2. 施工难点由于施工区域的地质条件特殊，外部环境很容易影响泥 浆护壁，从而使墙体和槽壁接触面不能出现稳定的泥皮，这 样容易造成槽壁出现局部坍塌的情况。
一方面，冲击锤的下 落速度过快将会加剧槽壁失稳，成槽效果欠佳。
另一方面，对于深度较大的地下连续墙，难以确定其成孔垂直度和混凝 土的浇筑质量。
钢吊绳的摆动、泥渣的存在致使冲击锤下放 歪斜都会影响冲孔桩机的下落，致使连续墙外踢或者内挤。
间控制在6〜8m in左右。
再次对拌好的泥浆进行检验检测，合格以后方可投入使用。
(3)为了确保膨润土能够水化充分，新拌制的泥浆存 放不得低于Id,如果需要加入泥浆，须在搅拌泵运转的情况下加入，过程中不得使搅拌泵停止工作。
(4)成槽施工时，槽内的泥浆面至少应到达导墙顶面以下50cm的高度，且超过地下水位lm以上。
