地下连续墙试成槽方案

浅入岩地下连续墙快速成槽施工工法浅入岩地下连续墙快速成槽施工工法一、前言浅入岩地下连续墙快速成槽施工工法是一种针对浅入岩地层的地下连续墙施工技术。

在工程实践中，该工法经过多次改进与优化，取得了良好的应用效果，为解决工程中的连续墙施工难题提供了可靠的解决方案。

二、工法特点浅入岩地下连续墙快速成槽施工工法具有以下几个特点：1. 施工速度快：该工法利用专用机械和设备，在较短的时间内完成地下连续墙的挖掘和施工，大大缩短了工期。

2. 工艺简单：采用该工法，可以避免传统开挖方法中大量的人工操作，简化了施工工艺，提高了施工效率。

3. 节约成本：该工法工艺简洁，设备利用率高，减少了人力资源和机械设备的浪费，降低了施工成本。

4. 环境友好：施工过程中无需大面积开挖，减少了土方开挖和处理对周围环境的影响，降低了施工对周围居民的干扰。

三、适应范围浅入岩地下连续墙快速成槽施工工法适用于浅入岩地层，如泥质岩、砂质岩，以及部分软弱的砂土层和粉质土层。

该工法能够有效应对岩石颗粒大小不均匀、坚硬的岩石层和局部岩石层的过渡性地层。

四、工艺原理浅入岩地下连续墙快速成槽施工工法的理论基础是通过机械设备实现地下连续墙的挖掘和施工，借助设备本身的压力和冲击力，相对破碎地层，形成一定的孔隙，然后迅速抽取或清除碎石，最终形成一条连续墙。

具体的施工工艺包括以下几个步骤：1. 设备布置：根据实际工程需要，确定施工工地范围，并进行设备布置，包括挖掘机、抽泥泵等。

2. 基坑开挖：挖掘机根据设计要求，先进行基坑的开挖工作，将地表土层清理干净。

3. 连续墙挖槽：挖掘机开始从基坑墙体处向基坑内挖掘，挖掘机头部负责切削地层，切削过程中碎石通过刮板输送带迅速清除。

4. 连续墙形成：挖掘机不断向基坑内推进，挖掘机头部形成的孔隙迅速清除，最终形成一条连续的墙体。

五、施工工艺 1. 设备布置：根据实际工程需要，挖掘机、抽泥泵等设备按需布置，确保施工现场的作业流畅。

地下连续墙施工方案（一）开槽1、成槽的垂直度采用超声测偏仪进行检查，在正常施工阶段，检查幅数为10％，在刚开始施工阶段（试成槽）抽查幅数宜为50％（或更多），以掌握成槽情况，及时采取相应措施。

2、在成槽过程中，每台机派一名专人观测抓斗的钢索绳的对中情况及架设经纬仪视察钢丝绳垂直度。

如有位移，立即通知成槽机驾驶员进行纠正，以确保垂直精度。

并做好垂直度控制记录（见附表三）。

3、在挖槽过程中．起重臂只作回转而无仰俯动作，液压抓斗对准操作孔中心位置下放，钢索保持紧张状态。

挖槽过程中应使吃力阻力保持均衡。

4、挖槽时要及时补充泥浆使槽内泥浆顶面高于地下水位0.5m ，同时泥浆顶距导墙顶面不得大于30cm 。

5、挖槽时应加强观测，若槽壁发生坍塌及路面坍陷应及时分析原因妥善处理。

6、槽段开挖结束后，应检查槽位、槽深、槽宽及槽壁垂直度等, 合格后方可进行下道工序施工。

（二）泥浆1、泥浆的拌制采用膨润土，使用前应取样进行泥浆配合比试验。

2、将制成的泥浆按制成日期存放在泥浆箱内，在使用前其品质必须进行检验，如发现某项指标不合格应及时处理。

3、加强对泥浆的管理．经常测试泥浆性能和调整泥浆配合比以保证成槽质量。

新配好的泥浆应存放24小时以上，使膨润土充分水化后方可使用。

用于每槽段的泥浆在使用前要测一次全项目参数（新浆不测含砂率）；成槽过程中；每4小时测定一次泥浆比重、粘度、失水量、PH值；在清槽后各测一次比重、粘度，在钢筋笼就位后测一次比重，其取样部位在槽段底部（槽底以上200mm处）、中部及上口。

填写记录，发现不合规定指标要求，随时进行调整。

（三）预制锁口柱的吊装1、吊装之前要对锁口柱的浇筑时间、垂直度、预埋件、长度、编号（主楼式裙楼）进行检查，合格后方可吊装入槽。

2、锁口柱吊装位置要准确，表面要早行于导墙边线。

3、锁口柱接头的焊接采用满焊。

4、要严格控制锁口柱的顶标高- 0.500（相对）。

6、锁口柱的垂直度要用经纬仪吊线垂控制。

地连墙成槽工艺试验方案一、试验目的。

咱为啥要搞这个地连墙成槽工艺试验呢？其实就是想看看这个工艺在咱这块儿地儿到底行不行得通。

得先把各种可能出现的问题都找出来，然后把工艺参数啥的都给它确定好，这样后面大规模干的时候才能顺顺利利的，不搞出那些乱七八糟的幺蛾子。

二、试验场地选择。

1. 场地要求。

咱得找个有代表性的地儿，就像挑个典型的“模特”来代表整个群体一样。

这个地方的地质条件得和咱们实际要施工的大部分区域差不多，不能找个特殊的地方，那试验出来的结果就不顶用了。

场地还得够宽敞，方便咱们把那些试验设备啥的都摆得开，就像给一群工人兄弟盖房子，你得给他们足够的空间活动吧。

2. 选定场地。

经过咱这一番“考察”，就选[具体场地位置]这块地儿吧。

这里的地质报告显示，土层结构、地下水位啥的都挺符合要求的。

三、试验设备。

1. 成槽设备。

成槽机那可是咱的“主力军”，就像打仗的坦克一样重要。

咱们选那个[成槽机型号]的成槽机，这玩意儿的性能咱之前也了解过，感觉挺靠谱的。

还得配上合适的刀具，刀具就像战士的武器，不合适的话可没法好好干活。

针对咱这块儿的地质情况，就选那种[刀具类型]的刀具。

2. 泥浆循环设备。

泥浆循环设备就像给成槽机“打下手”的小助手。

泥浆泵咱就用[泥浆泵型号]的，它的流量和扬程都能满足咱们的需求。

还有泥浆搅拌设备，选那个[搅拌设备型号]，能把泥浆搅拌得匀匀的，就像搅面糊一样。

四、试验工艺流程。

# （一）导墙施工。

1. 测量放线。

这就像是给导墙施工画个“地图”，先用全站仪那些测量仪器把导墙的位置给精确地定出来，误差可不能太大，不然导墙建歪了，后面的成槽可就麻烦了。

2. 挖槽。

按照画好的线开始挖槽，就像挖个小沟渠一样。

挖的时候要注意坡度，可不能让它塌方了，要是塌了就像盖房子地基没打好一样，后面全乱套了。

3. 钢筋绑扎与模板安装。

把钢筋像编笼子一样扎好，这钢筋就像导墙的“骨架”，没有它导墙可站不起来。

然后把模板安装好，模板就像导墙的“外衣”，要保证它光滑平整，这样导墙的外观才好看，质量也有保障。

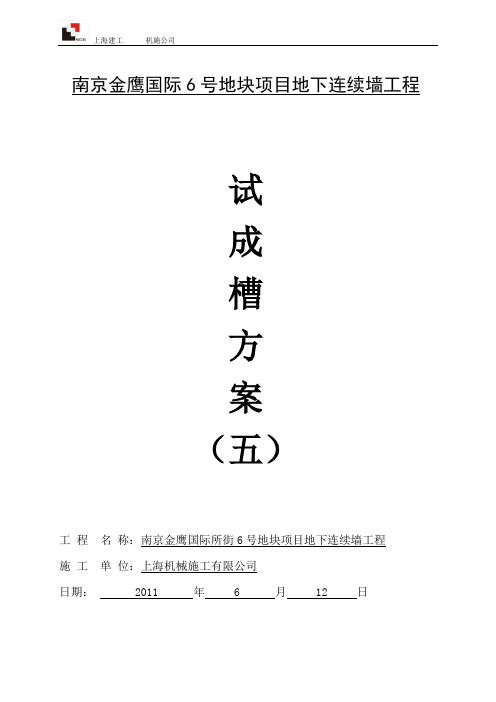

上海建工机施公司南京金鹰国际6号地块项目地下连续墙工程试成槽方案（五）工程名称：南京金鹰国际所街6号地块项目地下连续墙工程施工单位：上海机械施工有限公司日期： 2011 年 6 月 12 日目录1、工程概况 (1)1.1、工程地理概述 (1)1.2、工程概述 (1)1.3、工程地质概况 (1)1.4、编制依据 (2)2、施工总体部署 (2)2.1、试成槽工程施工目的 (2)2.2、施工组织机构 (3)2.2.1、工程施工组织 (3)2.2.2、施工管理网络 (3)2.2.3 、现场项目部人员组成 (3)2.3、试成槽施工工艺流程 (4)2.3.2、施工保证措施 (5)2.4、设备调配计划 (6)2.4.1主要工程设备（工具）配备计划 (6)2.4.2、主要检测、测量仪器配备计划 (6)2.5、材料供应计划 (6)3、施工布置 (6)3.1、施工用水： (6)3.2、施工用电： (7)4、施工方法 (7)4.1、工程测量 (7)4.2、三轴搅拌桩加固施工 (8)4.2.1、定位 (8)4.2.2、成孔： (8)4.2.3、搅拌注浆作业： (9)4.2.4、回灌： (9)4.2.1、施工技术参数： (9)4.3、泥浆系统 (9)4.3.1、技术参数： (9)4.3.2、施工要点： (10)4.4、成槽施工 (10)4.4.1、槽段开挖放样 (10)4.4.2、成槽设备选型 (10)4.4.3、成槽前的准备工作： (10)4.4.4、成槽护壁泥浆性能指标要求： (10)4.4.5、挖掘顺序 (10)4.4.6、成槽工艺： (11)4.4.7、施工要点： (11)4.5、槽壁试验 (12)4.5.1、槽壁静置试验和沉降监测 (12)4.5.2、试验成果处理 (13)4.6、槽段回填 (13)5、针对性施工技术措施 (13)5.1、成槽施工技术措施: (13)5.1.1 垂直度控制及预防措施 (13)5.1.2 防止挖槽坍方措施 (14)5.2、静置试验槽壁检测 (15)1、工程概况1.1、工程地理概述工程处在南京河西地区，应天大街以北、所街路以南、江东中路以东、云锦路以西的范围内。

地下连续墙成槽施工方法哎呀，说起地下连续墙成槽施工方法，这可真是个技术活儿，得慢慢道来。

咱们先从这个工程的“大头”开始说起，也就是成槽机。

成槽机，这家伙可不简单，它就像是个大号的“挖土机”，不过它不是挖土，而是挖墙。

想象一下，一个巨大的钢铁怪物，它的“手臂”可以深入地下几十米，把土一块块挖出来，然后形成一道连续的墙。

这墙可不是普通的墙，它是用来支撑地下结构的，比如地铁隧道、地下停车场之类的。

咱们先说说成槽机的操作。

操作这玩意儿，得有技术，还得有耐心。

首先，得把成槽机定位好，这可是个精细活儿，得确保机器的“手臂”正好对准要挖的墙的位置。

然后，就是启动机器，让“手臂”慢慢深入地下。

这个过程得慢慢来，不能急，因为地下的情况复杂，有时候会遇到石头，有时候会遇到地下水，这些都得小心处理。

挖的过程中，还得不停地检查挖出来的土质，看看是不是符合要求。

如果土质太软，墙可能不够结实；如果太硬，机器可能挖不动。

所以，这活儿得有经验，得知道怎么调整机器，怎么控制挖掘的速度和深度。

挖好槽之后，就是浇筑混凝土了。

这一步也很关键，混凝土的质量直接影响到墙的强度。

混凝土得搅拌均匀，然后通过管道输送到槽里。

浇筑的时候，还得注意不要让混凝土溢出来，也不能让空气进去，这些都会影响墙的质量。

最后，等混凝土干了，地下连续墙就成型了。

这墙可是地下工程的“守护神”，它能承受很大的压力，保护地下结构不受损害。

总的来说，地下连续墙成槽施工方法，就是一门需要耐心、技术和经验的活儿。

每一步都得小心翼翼，不能有半点马虎。

这活儿虽然辛苦，但看到最后建成的墙，那种成就感，真是没得说。

这就是地下连续墙成槽施工，一个既复杂又精细的工程过程。

无锡综合交通枢纽工程B2地块地下连续墙施工试验成槽方案为了检验实际土层情况对连续墙施工工艺的影响，控制正式成槽施工过程的垂直度、泥浆参数，保证工程实施的连续性，特制定本试成槽方案。

地铁1号线及地铁3号线基坑主体围护结构采用地下连续墙，墙体为1000mm和800mm两种厚度，墙体深为19.46m～46.55m，标准幅宽为6m。

地下连续墙接头采用圆形锁口管柔性接头。

根据设计图纸共有A、B、C、D、E、G等七种槽段，约158幅，计划施工时间主要在8～9份完成。

3.实验槽编号及位置根据设计图纸，选择A、C和E类型槽段作为试验槽段，其位置如下图：4.成槽工艺以下发的设计图纸和已批准的《施工组织设计》和《地连墙施工方案》中成槽工艺为准，并严格执行（如现场执行时有任何改动，需与技术部门沟通，必要时通知监理、顾问和业主，及时商讨解决不得擅自做主）。

5、成槽检测项目5.1导墙及成槽过程检验地基土层有无影响地连墙施工的异常情况：1）检测内容◆地下障碍情况（主要在浅层），如管线、旧基础、有毒气体、人防、孤石等◆不好抓取的土层，如硬砂层、流砂层等。

◆是否与图纸描述有严重重冲突的地质土层、构造2）检测手段：目测3）记录内容：记录不良情况的埋深（标高），无格式要求。

5.2泥浆参数检测1）检测内容新浆配置方法：组份掺加比例的计量方式，掺加顺序，浆液静置对泥浆参数的影响。

成槽过程中泥浆粘度、PH值、比重测量2）检测手段：泥浆比重计、PH试纸、粘度计3）记录表格：试成槽泥浆质量变化检测记录表日期：第页泥浆粘度（s）泥浆PH值泥浆比重泥浆配置时间/取浆位置新配置泥浆静置5小时泥浆静置8小时泥浆静置12小时泥浆静置24小时泥浆静置36小时泥浆静置48小时泥浆新入槽泥浆成槽1/2深度(补充新浆对原有恶化泥浆的改善)过程中目测泥浆有恶化的苗头（上部）成槽完成时（上部）静置1h（上部）静置1h（中部）静置1h（下部）静置2h（上部）静置2h（中部）静置2h（下部）静置5h（上部）静置5h（中部）静置5h（下部）静置10h（上部）静置10h（中部）静置10h（下部）混凝土浇筑完成前的泛浆槽段编号：成槽日期：成槽时间：开始结束，共小时记录人：复核：5.3槽壁垂直度检测1）检测内容：槽壁垂直度、坍塌情况观测2）检测手段：超声波孔径仪3）记录格式：打印孔壁曲线（成槽一半时和成槽完成时，过程若发现偏斜，加测）5.4成槽结束后静置时间与槽底沉渣厚度的关系1）检测内容：槽底沉渣厚度（标高变化）2）检测手段：测绳3）记录格式：试成槽槽底沉渣变化检测记录表日期：第页泥浆配置时间/取浆位置时刻（时：分）沉渣厚度（mm）成槽完成时静置1小时“一清”前“一清”后静置5小时泥浆静置10小时泥浆混凝土浇筑前“二清”前“二清”后槽段编号：成槽日期：成槽时间：开始结束，共小时记录人：复核：6数据整理记录1）过程照片2）参照上述表格记录并将原始数据报技术部整理3）形成成槽记录报各方审查。

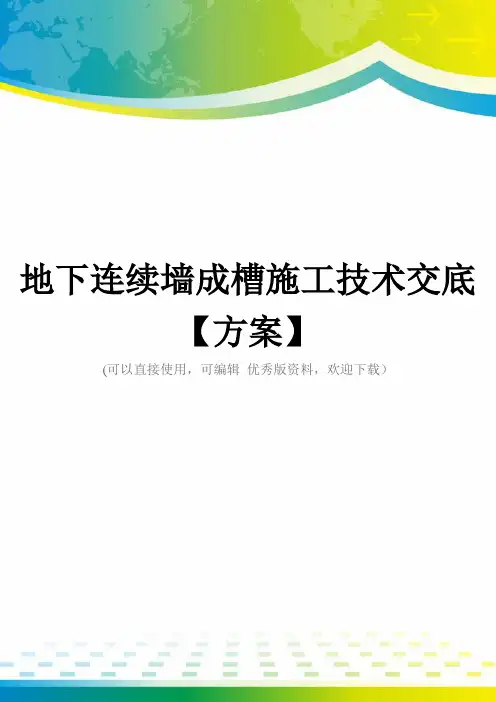

地下连续墙成槽施工技术交底【方案】(可以直接使用，可编辑优秀版资料，欢迎下载）常德沅江隧道工程江北明挖段地连墙成槽施工技术交底编制：审核：审批:中铁十四局集团有限公司常德沅江隧道项目部二零一七年五月工程名称常德沅江隧道工程编号施工单位中铁十四局集团有限公司日期2017年5月10日交底提要地连墙成槽施工技术交底编制人复核人技术负责人循环法吸除沉积在槽底廓的土碴淤泥。

清槽工作示意图见图4。

1-5。

清槽开始时，起重机悬吊空气升液器入槽，吊空气升液器的吸管不能一下子放到槽底深度,先在离槽底1～2m处进行试吸，防止吸泥管的吸入口陷进土渣里堵塞吸泥管.清底时，吸泥管要由浅入深，使空气升液器的喇叭口在槽段全长范围内离槽底0.5m 处左右上下移动，吸除槽底部土渣淤泥.图4。

1—5 清槽工作示意图(2）换浆换浆是沉淀法清槽作业的延续,当空气升液器在槽底部往复移动不再吸出土渣,实测槽底沉碴厚度小于10cm时，即可停止移动空气升液器，开始置换槽底部不符合质量要求的泥浆.下钢筋笼后，若槽底泥浆不合格则采用置换法清槽。

清底应自底部抽吸并及时补浆，清底后的槽底泥浆比重不应大于 1.05，沉淀物淤积厚度不应大于100mm。

此时即完成清槽换浆工作,经检查合格后即可吊放钢筋笼。

在清槽换浆全过程中，控制好吸浆量和补浆量的平衡，不能让泥浆溢出槽外或让浆面落到导墙顶面以下30cm。

（3)刷壁接头连接施工质量直接关系到地连墙防水效果。

在后行幅成槽完成后、清槽换浆施工前,对闭合幅段及连接幅段应进行接头处理,用刷壁器进行刷壁，刷壁往复次数本表由施工单位编制,交底单位与接受交底单位（作业工班）各保存一份.技术交底会议签到表地下室木工施工技术交底2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写.安全技术交底记录注：1、本表一式三份，交底人、安全员、被交底人各一份。

地下连续墙施工及常见技术难点分析1。

武汉市轨道交通七号线一期工程第十标段土建工程湖北大学站地连墙成槽作业指导书中铁隧道股份有限公司武汉轨道交通七号线十标项目经理部二〇一五年四月一日湖北大学站地下连续墙成槽作业指导书1、连续墙施工工法流程见下图。

2、施工方法成槽采用液压抓斗成槽。

控制大型机械尽量不在已成槽段边缘行走，确保槽壁稳定。

成槽过程中，导杆应垂直槽段，抓斗张开，照准标志徐徐入槽抓土，严禁迅速下斗，快速提升，以防破坏槽壁和坍塌。

垂直度应控制在设计要求之内，抓斗挖出土直接卸到自卸车上，转运到堆土场。

随着开挖深度增加，连续不断向槽内供给新鲜泥浆，保证泥浆高度，各项泥浆指标要符合技术要求，使泥浆起到良好的护壁作用，防止槽壁坍塌。

成槽时应根据实际地质情况及挖槽情况随时调整泥浆性能，同时泥浆液面应控制在规定的液面高度上，如在遇到含砂量较大的土层，槽壁易塌时，注意加大泥浆比重，适当加入加重剂，当接近槽底时，放慢泥浆系统设置新鲜泥浆配制泥浆贮存供应施工准备型钢后封填密实浇灌墙体砼设置砼导管拔工字钢接头箱测量放样 槽壁机组装导墙制作槽段挖掘清刷接头清理沉渣土方外运商品砼供应吊装钢筋笼成槽质量检验 加工钢筋笼泥浆复 制再生回收槽内泥浆劣化泥浆处理开挖速度，仔细测量槽深，防止超挖和欠挖。

导墙开挖过程中遇到障碍物应及时进行处理，如对管线应截断、封堵、对基础破碎、挖除，并拦截施工过程中发现的流至槽内的地下流水。

对于成槽施工过程中在较深位置时发现的地下障碍物，首先及时向业主汇报，待明确是报废障碍物时，采用自制的钢套箱套入槽段中，在确保安全的前提下，然后派人进行处理，确保挖槽正常施工。

3、施工要点 （1）泥浆施工要保证液压抓斗成槽的质量，护壁泥浆生产循环系统的质量控制指标是关键的一个环节。

由于各施工地段的地质情况不同，需适时调整泥浆性能。

实施方案需要经过试验才能确定。

护壁泥浆生产循环工序流程见下图。

（2）成槽施工 ①槽段开挖开挖槽段采用的成槽机均配有垂度显示仪表和自动纠正偏差装置。
