屋面雨水排水系统的布置与安装

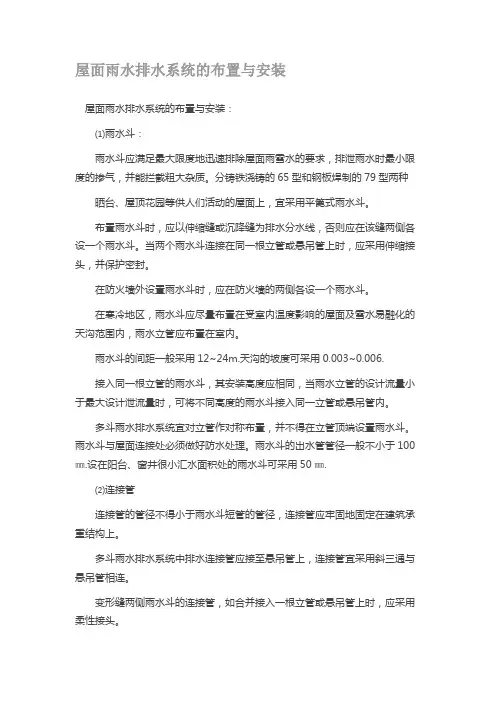

屋面雨水排水系统的布置与安装：

⑴雨水斗：

雨水斗应满足最大限度地迅速排除屋面雨雪水的要求，排泄雨水时最小限度的掺气，并能拦截粗大杂质。分铸铁浇铸的65型和钢板焊制的79型两种

晒台、屋顶花园等供人们活动的屋面上，宜采用平篦式雨水斗。

布置雨水斗时，应以伸缩缝或沉降缝为排水分水线，否则应在该缝两侧各设一个雨水斗。当两个雨水斗连接在同一根立管或悬吊管上时，应采用伸缩接头，并保护密封。

在防火墙外设置雨水斗时，应在防火墙的两侧各设一个雨水斗。

在寒冷地区，雨水斗应尽量布置在受室内温度影响的屋面及雪水易融化的天沟范围内，雨水立管应布置在室内。

雨水斗的间距一般采用12~24m.天沟的坡度可采用0.003~0.006.

接入同一根立管的雨水斗，其安装高度应相同，当雨水立管的设计流量小于最大设计泄流量时，可将不同高度的雨水斗接入同一立管或悬吊管内。

多斗雨水排水系统宜对立管作对称布置，并不得在立管顶端设置雨水斗。雨水斗与屋面连接处必须做好防水处理。雨水斗的出水管管径一般不小于100㎜.设在阳台、窗井很小汇水面积处的雨水斗可采用50㎜.

⑵连接管

连接管的管径不得小于雨水斗短管的管径，连接管应牢固地固定在建筑承重结构上。

多斗雨水排水系统中排水连接管应接至悬吊管上，连接管宜采用斜三通与悬吊管相连。

变形缝两侧雨水斗的连接管，如合并接入一根立管或悬吊管上时，应采用柔性接头。 ⑶悬吊管

当厂房内地下有大量机器设备基础和各种管线或其他生产工艺要求不允许雨水检查井冒水时，不能设置埋地横管，必须采用悬吊在屋架下的雨水管，悬吊管可直接将雨水经立管输送至室外的检查井及排水管道。

当采有多斗悬吊管时，一根悬吊管上设置的雨水斗不得多于4个。其管径不得小于其雨水斗连接管管径，与雨水立管连接的悬吊管，不宜多于两根。

为满足水力条件及便于经常的维修清通，需有不小于0.003的坡度；在悬吊管的端头及长度超过15m的悬吊管上，应设置检查口或带法兰盘的三通，检查口间距不得大于20m，其位置应靠近墙柱。悬吊管一般采用铸铁管，石棉水泥接口。在可能受到振动和生产工艺有特殊要求时，可采用钢管，焊接接口，外刷防腐漆。

1）平屋顶宽度≤12M时可设单坡排水，否则宜采用双坡。

2）排水区面积即屋顶水平投影的面积，每一根雨水管最大汇水面积不宜大于200平方米。一般为150~200平方米。

3）雨水管间距：18~24米。（主要指标是汇水面积）。

4) 天沟与檐沟纵坡一般为1％，天沟排水不得流经变形缝、防火墙。檐沟或天沟净宽不小于200mm，分水线处最小深度大于120mm，沟底水落差不得超过200mm；

5)雨水管材料有铸铁、PVC、镀锌铁皮、塑料、陶瓷等，目前多采用PVC管，雨水管直径（内径）一般为大于1OOmm，阳台专用水落管可用75mm直径

6）水落管安装时离墙面距离不小于20mm，管身用管箍卡牢，管箍的竖向距离不大于1.2m。

7）当屋面有高差时，如高处屋面的集水面积小于100m2时，可将高处屋面的雨水直接排在低屋面上，但出水口除应采取防护措施；如高处屋面面积大于100m2时，高屋面应自成排水系统。

（1）按自上而下的投影原则将屋面的平面轮廓、檐沟或女儿墙的投影表达出来。

（2）用分水线按前述要求表达排水分区及水落管位置。

（3）用箭号表示排水方向，包括屋面及檐沟内排水方向，并标注坡度值及屋面主要控制点标高。

（4）在女儿墙外排水屋面坡度组织中，应在女儿墙与屋面交接处做泛水坡将水排至雨水口，再由雨水管直接排水。

一、施工准备工作

1. 准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。

2. 会同设计院、甲方、监理进行图纸会审，解决存在的问题。

3. 配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。

4. 做好与其它相关专业的协调工作。

二、施工劳动力计划安排及进度部署

1、劳动力计划表

单位：人

工种 按工程施工阶段投入劳动力情况

前期施工准备阶段 施工期阶段 调试阶段 验收阶段

管道工 1 3 2 2

电工 1 1 1 1

电焊工 1 1 1 1

普工 1 4 2 2

3、根据本工程各项工作进度计划，施工工期定为20日历天。

原材料采购、复验现场临设施工图纸深化设计、审批测量、放线预留预埋雨水立管安装雨水斗安装悬吊管施工系统检验、测试整理资料，竣工验收4天2天绵阳车站站房灾后重建虹吸雨水系统虹吸排水系统施工网络图1天配合总包进度5天5天7天1天2天前期准备阶段施工安装阶段竣工验收阶段3天出户埋地管施工

三、拟投入的主要施工机械设备表

序号 设备名称 型号

规格 数量

产地 制造

年份 额定功率

（KW） 生产

能力 备注

1 管道切割机 Y100L-2 1 中国 2006 2.2KW 完好

2 电

锤 TE-16 2 德国 2007 2 KW 完好

3 角向磨光机 BS-100 2 德国 2007 1.5 KW 完好

4 交流电焊机 ZX1-315 1 中国 2007 11KW,220V 完好

5 电熔焊机 32-315 1 中国 2008 230V，50HZ,2300W 完好

6 焊接设备 63-315 1 中国 2007 3.0KW 22V 完好

四、与其它专业的协调配合

1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻 “防排结合”的理念。

简述有组织屋面排水的方式

有组织屋面排水是指将屋面雨水通过预先设置的排水系统有序地排走,主要有以下几种方式:

1. 外挂式排水系统

这种系统是将排水管道外露在建筑物外墙上,雨水通过屋面排水沟收集后,经由外挂式落水管排走。这种方式结构简单,施工方便,但外观较为简陋。

2. 内置式排水系统

内置式排水系统将排水管道隐藏在建筑物内部,雨水经屋面排水沟收集后,通过内置的落水管和水平主管道排至室外。这种方式外观整洁,但施工相对复杂。

3. 底部排水系统

底部排水系统是将屋面雨水通过排水坡度引流至建筑物底部的排水管网系统。这种方式无需设置落水管,但需要精心设计坡度,并确保底部排水口畅通。

4. 天沟排水系统

天沟排水系统是在屋面四周设置排水天沟,将雨水收集至天沟内,再通过落水管排走。这种方式常用于平屋面建筑,需要注意天沟的防渗漏和防冻措施。

5. 雨水利用系统 随着节约用水理念的推广,一些建筑采用雨水利用系统,在排水系统中设置雨水收集池,将雨水收集起来用于绿化、冲厕等用途,实现雨水的合理利用。

以上是几种常见的有组织屋面排水方式,不同建筑可根据实际情况选择合适的排水系统,确保雨水能够顺利排走,避免积水对建筑物造成损坏。
