屋顶排水系统

屋面排水设计

一、简介

屋面排水是建筑物设计中的重要环节，合理的屋面排水设计可以有效地防止雨水在屋顶积聚，避免屋面漏水和结构受损。本文将探讨屋面排水的设计原则、常见的排水系统和相关问题。

二、设计原则

1. 坡度合理：屋面应采用适当的坡度，以确保雨水能够迅速排出。一般来说，屋面坡度应大于3%。对于各种屋面材料，应根据厂商的推荐或相关标准确定坡度。

2. 排水系统合适：根据建筑物的类型、规模和功能，选择适合的排水系统。常见的屋面排水系统包括集水式和自由排水式。

3. 排水管道规划：排水管道的直径和数量应根据预计的雨水流量来确定，确保排水畅通。同时，排水管道的坡度要适宜，以避免积水和堵塞。

4. 排水设备选用：选择具有良好排水性能和耐腐蚀性的排水设备，如雨水口、下水道和排水阀等。安装和维护这些设备时，应遵循相关标准和规范。

三、常见的排水系统 1. 集水式系统：通过雨水口将雨水收集到集水箱或排水管道中，再由排水管道引导至下水道或雨水利用设施中。这种系统适用于建筑物规模较大，需收集和处理大量雨水的情况。

2. 自由排水式系统：屋面直接排水，不经过雨水口和集水设备。这种系统适用于建筑物规模较小，对雨水收集要求不高的情况。

3. 绿色屋面系统：将屋顶改造成绿化屋面，通过植物的吸收和蒸发来减少雨水排放，达到节水和环保的目的。绿色屋面系统适用于城市建设，可改善城市热岛效应和降低雨洪的发生。

四、屋面排水常见问题及解决方法

1. 积水问题：屋面排水不畅会导致积水，进而引发漏水和屋面老化。解决方法可以采用增加排水坡度、清理排水设备和排水管道、增设雨水口等。

2. 排水管道堵塞：排水管道堵塞会导致雨水无法顺利排出，进而造成屋面渗漏。解决方法包括定期检查和清洗排水管道，避免杂物和泥沙进入管道。

3. 雨水口和阀门损坏：雨水口和阀门的损坏会导致排水不畅。解决方法是定期检查和维护这些设备，及时更换破损部件。

五、结语

屋面排水设计是保证建筑物正常使用和延长寿命的关键环节。本文简要介绍了屋面排水设计的原则、常见的排水系统和相关问题。在实际设计中，还需结合具体情况进行综合考虑，确保屋面排水系统的可靠性和效果。

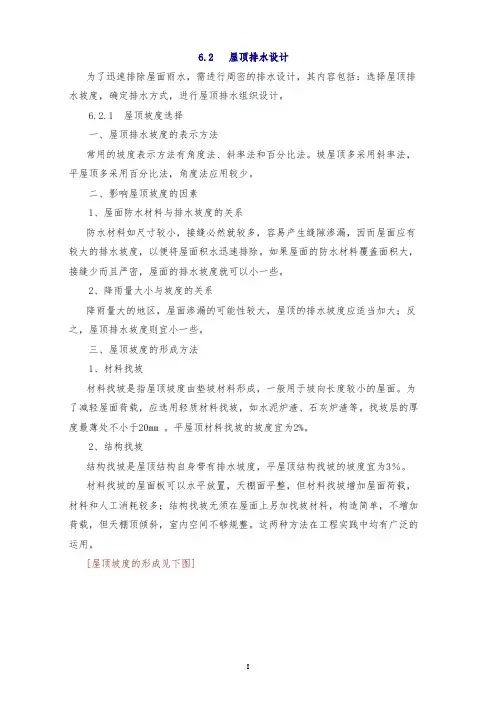

I 6.2 屋顶排水设计

为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。

6.2.1 屋顶坡度选择

一、屋顶排水坡度的表示方法

常用的坡度表示方法有角度法、斜率法和百分比法。坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。

二、影响屋顶坡度的因素

1、屋面防水材料与排水坡度的关系

防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。

2、降雨量大小与坡度的关系

降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶排水坡度则宜小一些。

三、屋顶坡度的形成方法

1、材料找坡

材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。找坡层的厚度最薄处不小于20mm 。平屋顶材料找坡的坡度宜为2%。

2、结构找坡

结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。

材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，

II 材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。

[屋顶坡度的形成见下图]

屋顶坡度的形成

6.2.2 屋顶排水方式

一、排水方式

1、无组织排水

无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。主要适用于少雨地区或一般低层建筑，相邻屋面高差小于4m；不宜用于临街建筑和较高的建筑。

2、有组织排水

有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。在建筑工程中应用广泛。

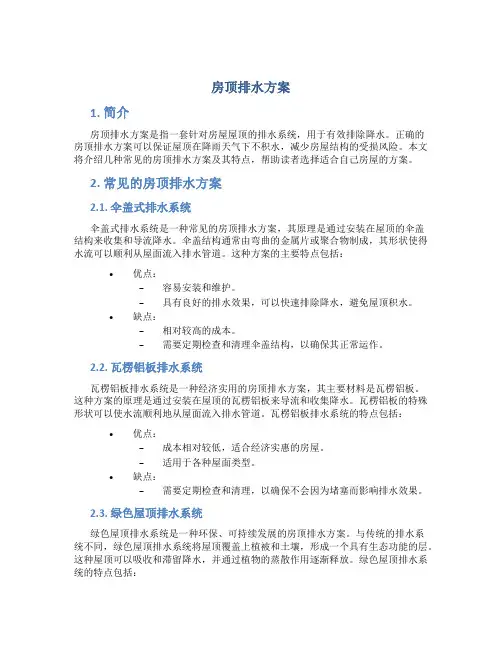

房顶排水方案

1. 简介

房顶排水方案是指一套针对房屋屋顶的排水系统，用于有效排除降水。正确的房顶排水方案可以保证屋顶在降雨天气下不积水，减少房屋结构的受损风险。本文将介绍几种常见的房顶排水方案及其特点，帮助读者选择适合自己房屋的方案。

2. 常见的房顶排水方案

2.1. 伞盖式排水系统

伞盖式排水系统是一种常见的房顶排水方案，其原理是通过安装在屋顶的伞盖结构来收集和导流降水。伞盖结构通常由弯曲的金属片或聚合物制成，其形状使得水流可以顺利从屋面流入排水管道。这种方案的主要特点包括：

• 优点：

– 容易安装和维护。

– 具有良好的排水效果，可以快速排除降水，避免屋顶积水。

• 缺点：

– 相对较高的成本。

– 需要定期检查和清理伞盖结构，以确保其正常运作。

2.2. 瓦楞铝板排水系统

瓦楞铝板排水系统是一种经济实用的房顶排水方案，其主要材料是瓦楞铝板。这种方案的原理是通过安装在屋顶的瓦楞铝板来导流和收集降水。瓦楞铝板的特殊形状可以使水流顺利地从屋面流入排水管道。瓦楞铝板排水系统的特点包括：

• 优点：

– 成本相对较低，适合经济实惠的房屋。

– 适用于各种屋面类型。

• 缺点：

– 需要定期检查和清理，以确保不会因为堵塞而影响排水效果。

2.3. 绿色屋顶排水系统

绿色屋顶排水系统是一种环保、可持续发展的房顶排水方案。与传统的排水系统不同，绿色屋顶排水系统将屋顶覆盖上植被和土壤，形成一个具有生态功能的层。这种屋顶可以吸收和滞留降水，并通过植物的蒸散作用逐渐释放。绿色屋顶排水系统的特点包括： • 优点：

– 有效减少雨水径流，缓解城市洪水的压力。

– 具有良好的保温和隔热效果。

– 美化环境，增加城市绿地面积。

• 缺点：

– 需要专业团队进行设计和安装。

– 与传统排水系统相比，成本较高。

3. 如何选择适合的房顶排水方案

选择适合的房顶排水方案需要考虑以下几个因素：

• 屋顶类型：不同材质的屋顶可能需要不同的排水方案。例如，平屋顶和斜屋顶适合的方案可能不同。

屋顶排水系统安装

1. 引言

屋顶排水系统是建筑物中至关重要的一部分，它能够有效地排除降雨水，保护房屋结构，防止水损失。本文将介绍屋顶排水系统的安装步骤和注意事项。

2. 安装步骤

2.1 选择合适的材料

屋顶排水系统的材料种类繁多，包括PVC、铝合金、不锈钢等。在选择材料时，需要考虑其耐候性、耐腐蚀性和承载能力等因素，以确保系统的长期可靠性。

2.2 测量和规划

在安装之前，必须对屋顶进行测量，并根据屋面的坡度和尺寸规划合适的排水系统。合理的规划将确保水流顺畅且不会出现堵塞或积水现象。

2.3 安装排水管道 开始安装排水管道前，需要先清理屋顶，将杂物和污垢清除干净。然后按照规划的路线安装排水管道，确保其与屋面紧密连接，并且有适当的坡度以保证水流畅通。

2.4 安装排水口和过滤器

在适当位置安装排水口是确保排水系统正常运行的关键。排水口应根据屋面的形状和尺寸进行选择，并配备过滤器以防止杂物进入管道。

2.5 连接下水管道

安装排水口后，需要将它们与下水管道连接起来。确保连接处密封良好，以防水可能泄漏。

2.6 进行测试

在安装完成后，进行测试以确保屋顶排水系统正常工作。可以使用水龙头或水源进行测试，检查系统的流量和排水速度是否符合预期。

3. 注意事项

3.1 安全第一

在安装过程中，必须时刻注意安全。使用合适的工具和个人防护装备，确保避免意外事故的发生。

3.2 考虑屋顶结构

不同类型的屋顶结构可能需要使用不同的排水系统，如斜面屋顶和平面屋顶。根据实际情况选择适合的排水系统。

3.3 定期维护

屋顶排水系统需要定期维护以确保其正常运行。清理排水口和过滤器，并检查管道和连接件是否存在损坏。

4. 结论

屋顶排水系统的安装是建筑物中的重要环节，正确的安装步骤和注意事项可以确保系统的可靠性和长期使用。在安装过程中，请务必保证安全，并定期维护排水系统，以确保其正常运行。
