一种电热鼓风干燥箱[实用新型专利]

一种电热鼓风干燥箱[实用新型专利]

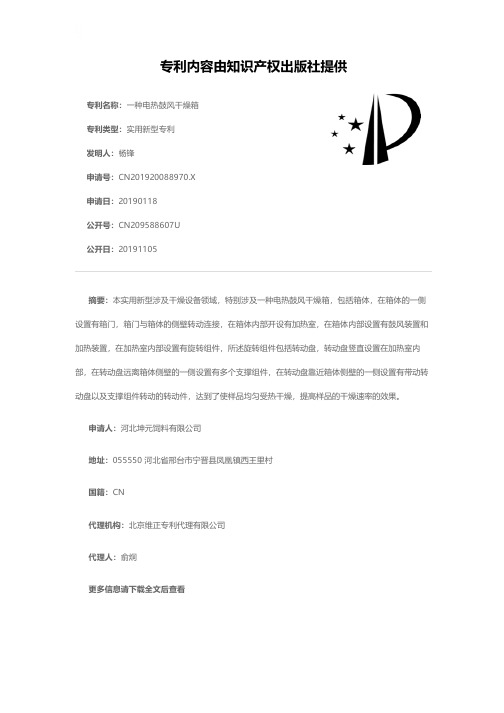

专利名称：一种电热鼓风干燥箱专利类型：实用新型专利
发明人：杨锋
申请号：CN201920088970.X 申请日：20190118
公开号：CN209588607U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型涉及干燥设备领域，特别涉及一种电热鼓风干燥箱，包括箱体，在箱体的一侧设置有箱门，箱门与箱体的侧壁转动连接，在箱体内部开设有加热室，在箱体内部设置有鼓风装置和加热装置，在加热室内部设置有旋转组件，所述旋转组件包括转动盘，转动盘竖直设置在加热室内部，在转动盘远离箱体侧壁的一侧设置有多个支撑组件，在转动盘靠近箱体侧壁的一侧设置有带动转动盘以及支撑组件转动的转动件，达到了使样品均匀受热干燥，提高样品的干燥速率的效果。

申请人：河北坤元饲料有限公司
地址：055550 河北省邢台市宁晋县凤凰镇西王里村
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：俞炯
更多信息请下载全文后查看。

一种红外快速干燥箱[实用新型专利]

一种红外快速干燥箱[实用新型专利]

专利名称：一种红外快速干燥箱专利类型：实用新型专利
发明人：吕春玉
申请号：CN201822260090.4申请日：20181229
公开号：CN209230178U
公开日：
20190809
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种红外快速干燥箱，包括箱体，所述箱体的下端外表面固定安装有底座，且箱体的前端外表面靠近边缘的位置活动安装有箱门，所述箱体的一侧外表面靠近下端的位置设置有电源开关与电源插口，且电源开关位于电源插口的前方，所述箱体的一侧外表面开设有凹槽，且箱体的顶端内表面固定安装有红外干燥机构，所述箱体的内部固定安装有放置板，且放置板的上端外表面开设有通孔，所述箱体的底端内表面固定安装有集水盒。

本实用新型通过设置有一系列的结构使本装置在使用过程中能够收集被干燥物品上的水分，避免水分掉落在箱体的内部渗入到箱体内部的电器中，还方便使用者搬动干燥箱，降低使用者的搬动难度。

申请人：宜昌竟诚检测技术有限公司
地址：443000 湖北省宜昌市猇亭区南玻路猇亭污水处理厂
国籍：CN
代理机构：重庆中之信知识产权代理事务所(普通合伙)
代理人：张景根
更多信息请下载全文后查看。

【CN209820057U】一种电热鼓风干燥箱【专利】

【CN209820057U】一种电热鼓风干燥箱【专利】

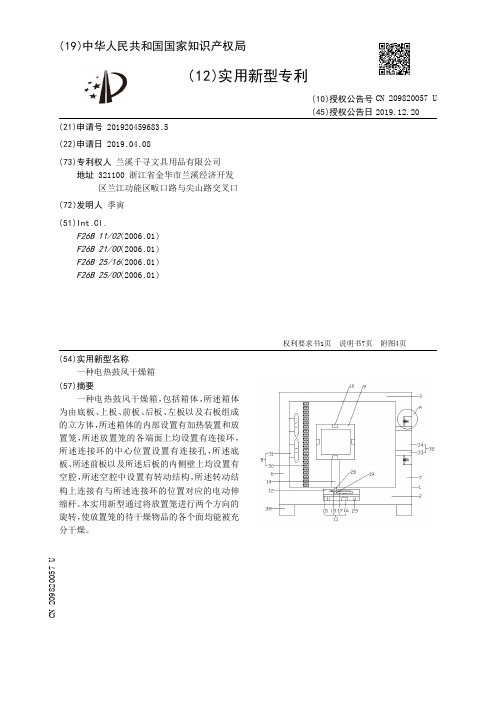

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920459683.5(22)申请日 2019.04.08(73)专利权人 兰溪千寻文具用品有限公司地址 321100 浙江省金华市兰溪经济开发区兰江功能区畈口路与尖山路交叉口(72)发明人 季寅　(51)Int.Cl.F26B 11/02(2006.01)F26B 21/00(2006.01)F26B 25/16(2006.01)F26B 25/00(2006.01)(54)实用新型名称一种电热鼓风干燥箱(57)摘要一种电热鼓风干燥箱，包括箱体，所述箱体为由底板、上板、前板、后板、左板以及右板组成的立方体，所述箱体的内部设置有加热装置和放置笼，所述放置笼的各端面上均设置有连接环，所述连接环的中心位置设置有连接孔，所述底板、所述前板以及所述后板的内侧壁上均设置有空腔，所述空腔中设置有转动结构，所述转动结构上连接有与所述连接环的位置对应的电动伸缩杆。

本实用新型通过将放置笼进行两个方向的旋转，使放置笼的待干燥物品的各个面均能被充分干燥。

权利要求书1页 说明书7页 附图4页CN 209820057 U 2019.12.20C N 209820057U权　利　要　求　书1/1页CN 209820057 U1.一种电热鼓风干燥箱，包括箱体(1)，所述箱体(1)为由底板(2)、上板(3)、前板(4)、后板(5)、左板(6)以及右板(7)组成的立方体，所述箱体(1)的内部设置有加热装置(8)和放置笼(9)，其特征在于：所述放置笼(9)的各端面上均设置有连接环(10)，所述连接环(10)的中心位置设置有连接孔(11)，所述底板(2)、所述前板(4)以及所述后板(5)的内侧壁上均设置有空腔(12)，所述空腔(12)中设置有转动结构(13)，所述转动结构(13)上连接有与所述连接环(10)的位置对应的电动伸缩杆(14)。

一种电热鼓风干燥箱[实用新型专利]

一种电热鼓风干燥箱[实用新型专利]

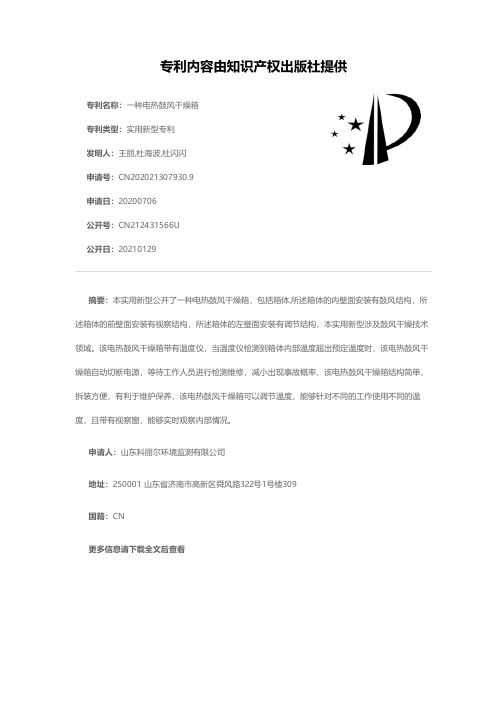

专利名称：一种电热鼓风干燥箱专利类型：实用新型专利
发明人：王丽,杜海波,杜闪闪
申请号：CN202021307930.9申请日：20200706
公开号：CN212431566U
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电热鼓风干燥箱，包括箱体,所述箱体的内壁面安装有鼓风结构，所述箱体的前壁面安装有视察结构，所述箱体的左壁面安装有调节结构，本实用新型涉及鼓风干燥技术领域。

该电热鼓风干燥箱带有温度仪，当温度仪检测到箱体内部温度超出预定温度时，该电热鼓风干燥箱自动切断电源，等待工作人员进行检测维修，减小出现事故概率，该电热鼓风干燥箱结构简单，拆装方便，有利于维护保养，该电热鼓风干燥箱可以调节温度，能够针对不同的工作使用不同的温度，且带有视察窗，能够实时观察内部情况。

申请人：山东科丽尔环境监测有限公司
地址：250001 山东省济南市高新区舜风路322号1号楼309
国籍：CN
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

权利要求书1页 说明书2页 附图1页
CN 209783178 U
CN 209783178 U
权 利 要 求 书
1/1 页
1 .一种电热鼓风-远红外联合干燥箱，包括热风加热元件(14)、风机(13)、出风口(10)、 箱门 (3) 、观察窗 (4) 和箱体(15) ；箱体 (15)内部设有热风加热元件(14) ，风机(13) 和出风口 (10) ，箱门(3)表面设有观察窗(4) ；其特征在于还包括远红外加热板(2)、可移动铁架(5)、 显示模块(11)、操作模块(12)、托盘(6)、压力杆(8)、重力传感器、称重变送器(7)、风速变送 器(9)、PLC控制器；箱体(15)内顶部装有远红外加热板(2) ，悬挂在距离箱体(15)顶部15cm 处，连接继电器后与PID温控表(1)连接；箱体(15)内部装有热风加热元件(14) ，操作模块 (12)可以控制热风加热元件(14) ；箱体 (15)内部设有可移动铁架(5) ，移动范围为距远红外 加热板(2)10cm-30cm，可移动铁架(5)上放有托盘(6) ，距托盘(6)1cm处设有风速变送器 (9) ，可测量风速范围为0-5m/s；托盘(6)底部设有压力杆(8)，压力杆(8)依次连接重力传感 器、称重变送器(7)后与PLC控制器连接，重力传感器测量范围为0 .3kg-3kg，托盘(6)、压力 杆(8)和重力传感器、称重变送器(7)构成自动称重单元；风机(13)风速可调范围为0-3 .5m/ s ，连接交流变压器后与PLC控制器连接 ；PLC控制器与操作模块 (12) 和显示模块 (11) 连接 ， 连接继电器后控制整个干燥箱的通断电。
实用新型内容 [0004] 针对上述现有技术存在的问题及不足，本实用新型提供一种电热鼓风-远红外联 合干燥箱。该电 热鼓风-远红外联合干燥箱可实现热风与红外分 别控温 ，调节风速 ，调节远 红外辐射距离 ，可观测物料实时 质量的 变化 ，减少称重时间 ，并到达干燥终点时自 动断电 。 本实用新型通过以下技术方案实现。 [0005] 一种电热鼓风-远红外联合干燥箱，包括热风加热元件(14) 、风机(13) 、出风口 (10)、箱门(3)、观察窗(4)和箱体(15)。箱体(15)内部设有热风加热元件(14) ，风机(13)和 出风口(10) ，箱门(3)表面设有观察窗(4)。其特征在于还包括远红外加热板(2)、可移动铁 架(5)、显示模块(11)、操作模块(12)、托盘(6)、压力杆(8)、重力传感器、称重变送器(7)、风 速变送器(9) 、PLC控制器。箱体(15)内顶部装有远红外加热板(2) ，悬挂在距离箱体 (15) 顶 部15cm处 ，连接继电 器后与PID温控表(1)连接 ；箱体 (15)内部装有热风加热元件(14) ，操作 模块(12)可以控制热风加热元件(14) ；箱体(15)内部设有可移动铁架(5) ，移动范围为距远 红外加热板(2) 10cm-30cm，可移动铁架(5)上放有托盘(6)，距托盘(6)1cm处设有风速变送 器(9) ，可测量风速范围为0-5m/s；托盘(6)底部设有压力杆(8)，压力杆(8)依次连接重力传 感器、称重变送器(7)后与PLC控制器连接，重力传感器测量范围为0 .3kg-3kg；托盘(6)、压 力杆(8) 和重力传感器、称重变送器(7)构成自动称重单元。风机(13)风速可调范围为03 .5m/s，连接交流变压器后与PLC控制器连接。PLC控制器与操作模块(12)和显示模块(11) 连接，连接继电器后控制整个干燥箱的通断电。 [0006] 本实用新型的有益效果是：本实用新型电热鼓风-远红外联合干燥箱可进行可调 风速、热风及远红外温度、远红外辐射距离的热风-远红外联合干燥实验。通过风速变送器
2 .根据权利要求1所述的电热鼓风-远红外联合干燥箱，其特征在于：所述的PLC控制器 放置在箱体 (15) 控制室内部 ，通过操作模块 (12) 可以 控制热风加热元件 (14) 加热 ，调节风 机(13)风速，通过连接继电器可控制整个箱体(15)的通断电。
3 .根据权利要求1所述的电热鼓风-远红外联合干燥箱，其特征在于：所述自动称重单 元可通过显示模块(11)直观显示出试验样品重量动态变化曲线，可通过在操作模块(12)上 设置某一设定重量值 ，当托盘 (6) 上物料在某一时段达到该 质量后 ，称重变送器 (7) 将信号 传递给PLC控制器，PLC控制器切断电源，干燥箱停止工作。
