电热恒温鼓风干燥箱

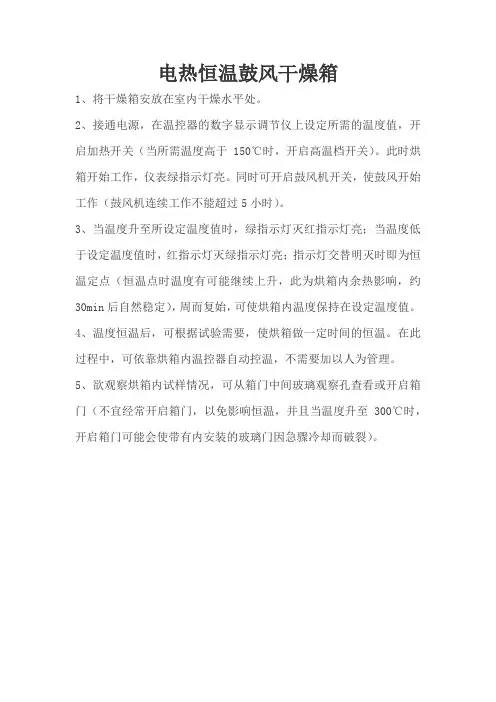

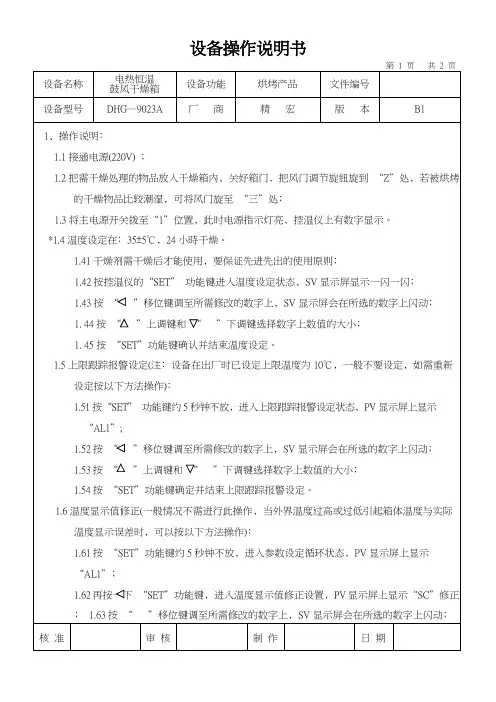

1、将干燥箱安放在室内干燥水平处。
2、接通电源，在温控器的数字显示调节仪上设定所需的温度值，开启加热开关（当所需温度高于150℃时，开启高温档开关）。
此时烘箱开始工作，仪表绿指示灯亮。
同时可开启鼓风机开关，使鼓风开始工作（鼓风机连续工作不能超过5小时）。
3、当温度升至所设定温度值时，绿指示灯灭红指示灯亮；当温度低于设定温度值时，红指示灯灭绿指示灯亮；指示灯交替明灭时即为恒温定点（恒温点时温度有可能继续上升，此为烘箱内余热影响，约30min后自然稳定），周而复始，可使烘箱内温度保持在设定温度值。
4、温度恒温后，可根据试验需要，使烘箱做一定时间的恒温。
在此过程中，可依靠烘箱内温控器自动控温，不需要加以人为管理。
5、欲观察烘箱内试样情况，可从箱门中间玻璃观察孔查看或开启箱门（不宜经常开启箱门，以免影响恒温，并且当温度升至300℃时，开启箱门可能会使带有内安装的玻璃门因急骤冷却而破裂）。
干燥箱操作说明书(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电热恒温鼓风干燥箱（智能型带定时）操作说明书河北长飞优创科技有限公司一、使用方法1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱内湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明PV℃SVH/ MO O ORUN/AT OUT ALM设定移位/自调整减小/再运行增加Δ指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
电热恒温鼓风干燥箱（智能型带定时）操作说明书长飞优创科技一、使用方法1、把需干燥处理的物品放入干燥箱，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
当恒温时间设定为“0”时，便是没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器滴、嘀声鸣叫1分钟后停止鸣叫。
电热恒温鼓风干燥箱使用说明书二、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标台式DHG-9003型四、结构概述DHG 型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。
微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程1 2 3 4 5 61、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键 9、设定问多显示SV ▽△操作流程注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*电热恒温干燥箱使用说明书一、用途本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。
三、结构及工作原理电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。
工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。
工作室的内部放有试品搁板，用来放置各种试验物品。
工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。
门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。
电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。
2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。
该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
并可根据实验需要进行编程。
智能型温度调节仪均有超温保护功能。
在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。
实用文档电热恒温鼓风干燥箱（智能型带定时）使用说明书杭州聚同电子有限公司目录2示意图……………………………………………………………一、3 适用范围…………………………………………………………二、3三、技术指标 (3)结构概述…………………………………………………………四、4操作步骤..................................................................五、4 六、智能型温度控制器使用说明 (8)注意事项…………………………………………………………七、9 八、故障处理…………………………………………………………10九、装箱单 (1)一、示意图：1 2 3 4 5 6DHG-电热恒温鼓风干燥箱7。
81 0911 101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门29、风门调节旋钮8、电源指示灯 7、温度控制器11、风机开关10、电源开关感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
适用范围：二、、腊焙、熔物品干燥、烘室专院校、科研及各类实验等作矿供厂企业、大。
菌之用灭技术指标：三、10102(A)101(A)AC220V 50Hz5℃℃（最低控制温度250.2050W1530W 2550W5505545450406050750730 6784616307288930”为镀锌板。
”为镜面不锈钢内胆，不带“A 注：带“A℃（最低控制温度5℃ 0.1100W1550W2050W2450W 4540554239456050750 550350 4503、无试样负荷。
25℃、相对湿度不大于85%RH 上表中技术参数的测试条件：环境温度) 水银头位于工作室内几何中心0.1℃的标准水银温度计(测试工具：精度为 结构概述：四、五升140、240、50、70、容燥箱是系列产品，积有30DHG系列台式鼓风干一般镀锌钢板或镜用作室采面烘漆，工外壳体均采用优质钢板表种规格。
电热恒温鼓风干燥箱使用说明书

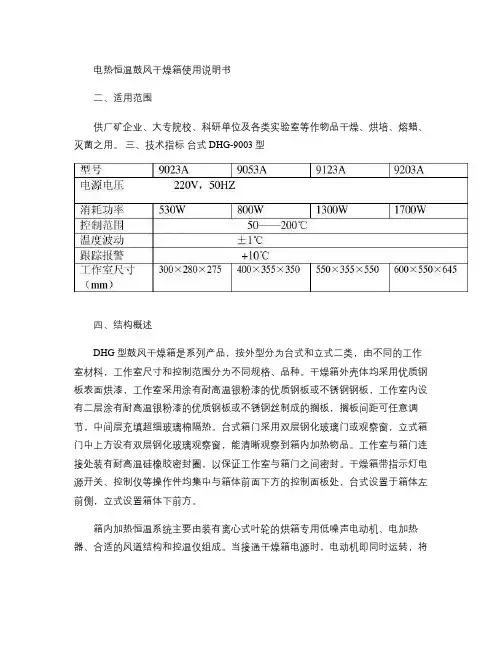

二、适用范围
供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标
台式DHG-9003型
型号9023A 9053A 9123A 9203A
电源电压220V，50HZ
消耗功率530W 800W 1300W 1700W
控制范围50——200℃
温度波动±1℃
跟踪报警+10℃
工作室尺寸
300×280×275 400×355×350 550×355×550 600×550×645 （mm）
四、结构概述
DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。
微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程
0370
℃
○
○
0370
℃
○
SET △ ▽
＜
1 2 3 4 5 6
9 8 7
1、 箱内温度显示PV
2、 加热指示灯
3、 上限报警指示灯
4、 自整定指示灯
5、 功能键SET
6、 移位键
7、 减键
8、 加键
9、 设定问多显示SV
＜ ▽ △
操作流程
注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。
六、使用方法
1.把需要干燥的物品放入干燥箱内，管好箱门，台式干燥箱把风门调
仪表通电
（PV 窗）测量值 （SV 窗）设定值 （PV 窗）测量值 （SV 窗）设定值
（闪烁）
（PV 窗）T1
(SV 窗)000（闪烁）
按第一次SET 键进入温度设定 参数循环设定 AL1(上线报警) AL2(本机无效) SC （温度显示修正） P(比例带) I(J 积分时间) D （微分时间） T （周期） LCK （键锁定） 按第二次SET 键进入定时设定
设定后按SET 键 确认退出
按SET 键5秒

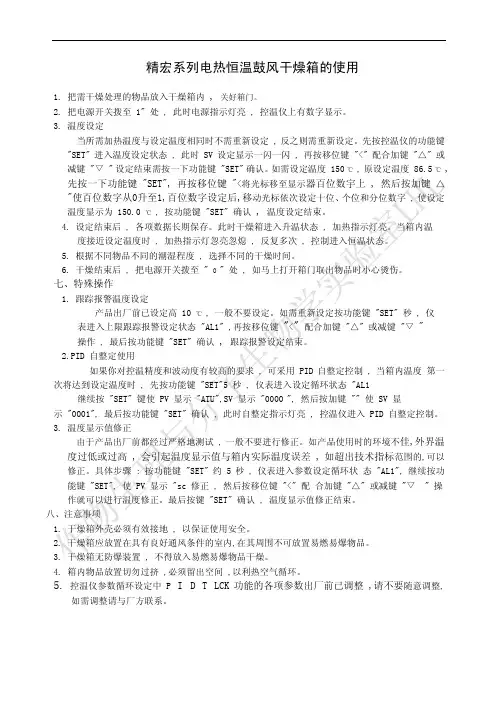

节旋钮旋到“Z”处。
2.把电源开关拔至“1”处，此时电源指示灯亮，控温仪上有数字显示。
3.温度设定
当所需加热温度与设定温度相同时不需要新设定，反之则需要重新设定。
先按控温仪的功能键“SET”进入温度设定状态，此时SV设定显示一闪一闪，再按移位键“◁”配合加键“△”或减键“▽”操作，设定结束需按一下功能键“SET”确认。
如需设定温度150℃，原设定温度86.5℃，先按下一功能键“SET”，再按移位键“◁”，讲光标移至显示器百位数字上，然后按加键“△”，使百位数字从“0”升至“1”，百位数设定后，移动光标一次设定十位、个位和分位数字，使设定温度显示150.0℃，按功能键“SET”确认，稳定设定结束，程序进入定时设定。
4.定时设定
当PV窗显示T1时，进入定时设定，出厂时SV窗为0000，表示定时器不工作，如不需要定时，即按SET键退出，如需定时1小时，可用移位键配好加键把SV窗设定为0060，定时2小时，设定为0120，以此类推。
设定结束后，按SET键确认退出。
5.设定接受，各项数据长期保存。
此时干燥箱进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯忽亮忽暗，反复多次，控制进入恒温状态。
6.如使用定时功能时，只有第一次PV>SV时，即箱内温度高于设定温度时，定时器开始工作（采用倒计时），同事SV数码末位上的一位小数点闪烁。
定时结束，SV显示End，末位小数点熄灭，同时切断加热器电源。
7.重新使用定时如需定时与设定时形同，在SV窗显示End的状态下，只要按SET键复位即可，反之则重新设定。
计时运行中重新设定时间无效。
8.定时运行中，如果观察温度设定，按移位键“◁”即可转换。
9.根据不懂物品不懂得潮湿程度，选择不同的干燥时间。
对于台式干燥箱，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“=”处，是箱内湿空气排出。
10.干燥结束后，把电源开关拨至“0”处，如马上打开箱门取出物品时小心烫伤；对于台式干燥箱，如不马上取出物品，应选旋转风门调节旋钮把风门关上，再把电源开关拨至“0”处。
七、特殊操作（请勿随便操作此条，如需操作请先与厂方联系）
1.跟踪报警温度设定
产品出厂前已设定高10℃，一般不要设定。
如需要重新设定按功能键“SET”5秒，仪表进入上限跟踪报警设定状态“AL1”再按移位键“◁”配合加键“△”或减键“▽”操作后，最后按功能键“SET”确认，跟踪报警设定结束。
2.PID自整定使用
如果你对控温精度的波动度有较高的要求。
可采用PID自整定控制，当箱内温度第一次将达到设定温度时，先按功能键“SET”5秒，仪表进入设定循环状态“AL1”，继续按“SET”键使PV显示“ATU”,SV 显示“000”，然后按加键“△”使SV显示“0001”，最后按功能键“SET”确认，此时自整定指示灯亮，控温仪进入PID自整定控制。
3.温度显示值修正
由于产品出厂前都经过严格地测试，一般不要进行修正。
如产品使用时环境不佳，外界温度过低或过高，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以修正。
具体步骤：按功能键“SET”约5秒，使仪器进入参数设定循环状态“AL1”,继续按动功能键“SET”,使PV显示“SC”修正，然后按动移位键“◁”配合加键“△”或减键“▽”操作就可以进行温度修正。
最后按键“SET”确认，温度显示值修正结束。
八、注意事项
1、干燥箱外壳必须有效接地，比保证使用安全。
2、干燥箱应放置在良好通风条件的室内，在其周围不可放置易燃易爆物品。
3、干燥箱无防爆装置，不得放入易燃易爆物干燥。
4、箱内物品放置切勿过挤，必须留有空间，以利空气循环。
5、控制仪参数循环设定中P、I、D、T、LCK功能的各项参数出厂前以调整好，请不要随意调整，如需调整请与厂方联系。
6、DHG-9623A,DHG-9426A,DHG-9626A型号的设备工作电源为三相五
线制，电源插头接A,B,C 三相380V 电压及N 零线，保护接地线接入设备外壳上专用接柱。
九、电器原理框图
十、控温仪接线图
~220V 熔断器
设定值
滤波器 自整定功能 信号放大器 传感器
PID 调节
微处理器
报警
温度显示
加热控制 加热器
1 2 3 4 5 6
控温仪接线端
指示灯
风机
Pt100
加热器
L
N
PE
DHG-9623A ,DHG-9426A, DHG-9626A
L1
L2
L3
N
PE 1 2 3 4 5 6
熔断器电源开关
指示灯
Pt100
加热器
风机
控温仪接线端
X1 X2 3 4 X5 X6
熔断器
Pt100
控温仪接线端
控温仪接线端
风机
U1 U2
V1 V2
W1 W2
加热器
220V AC
十一、故障排除
1、无电源1插头未插好或断线。
1.插好插头或接好线
2.熔断器开路 2.更换熔断器。
2.箱内温度不升 1.设定温度低。
1.调整设定温度。
2.电加热器坏。
2.换电加热器。
3、温控仪坏。
3.换温控仪。
4.循环风机坏。
4.换风机。
3.设定温度与箱内温度误差大1.传感器坏。
1.换温度传感器。
2.温度显示值误差。
2.修正温度显示值。
4.超温报警异常 1.设定温度低。
1.调整设定温度。
2.控温仪器坏。
2.换温控仪
5.线内温度升到设定温度后，即下降1.以设定定时但使用者
不知。
1.PV窗T1，SV窗000。
