漆包线的分类和型号

漆包线的种类按导体形状分类：圆线、扁线、空心线按绝缘材料分：缩醛漆包线，聚酯漆包线，聚氨酯漆包线，改性聚酯漆包线，聚酯亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺漆包线，聚酰亚胺漆包线按线径规格分类：常规漆包线(直径0∙6mm以上)、微细漆包线(直径0.6mm 以下)按绝缘漆品种分类：缩醛、聚酯、改性聚酯、聚酯亚胺、聚氨酯、聚酰亚胺、聚酯亚胺/聚酰胺酰亚胺、自粘、复合涂层按耐热温度等级分类：120级(E)、130级(B)、155级(F)、180级(H)、200级(C)、240级按用途分类：一般用途漆包线(普通线)、耐热漆包线、特种漆包线(耐电晕、耐冷媒、其他)按导体材料分类：铜线、铝线、合金线漆包线的分类介绍产品类别:直焊性聚氨酯漆包铜圆线QA(UEW)等级：130(B)、155(F)、180(H)特点：能直焊、易染色产品类别：尼龙复合漆包线QA∕N(UEW∕N)等级：130(B)、155(F)、180(H)特点:耐磨性佳、弯曲性能好产品类别:聚酯漆包铜圆线QZ(PEW)等级：130(B)、155(F)特点:耐刮性、耐溶剂性好产品类别：聚酯亚胺漆包铜圆线QZY(E1W)等级：180(H)特点：稳定性、耐刮性、耐溶剂性好产品类别：聚酯亚胺/聚酰胺酰亚胺复合漆包铜圆线Q(ZY∕XY)(EI/AIW)等级：200(C)、220(C)特点：耐高、低温、耐冷冻剂，耐辐射，耐热冲击，化学性能优。

产品类别：变频电机用抗电晕漆包铜圆线Q(ZY∕XY)/200-BP等级：200(C)特点：耐高温、耐辐射、耐磨、耐电晕性能。

漆包线的结构分为导体与绝缘两部分，按导体材料可分为铜、铝、合金等，按导体形状也可以分为圆线、扁线、空心线等。

按绝缘材料主要分为漆包线、绕包线、无机绝缘线，常见的漆包线用绝缘漆有缩醛类漆、聚酯类漆、聚酯亚胺类漆、聚氨酯类漆、聚酰胺类漆、聚酰胺亚胺类漆、芳族聚酰亚胺类漆、聚酰胺酰亚胺类漆。

漆包线在我国漆包圆线主要适用于GBT6109-2008,漆包铜扁线适用于GBT7095-2008。

电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145定子B级，转子F级。

目前，在电子设备中应用电源接线端子已经成为一种趋势，而电源接线端子器件本身也在逐渐增大，并且可承载更大的功率，随着接线端子体积变大，它们在设备功能方面的重要性也越显突出，并且在保证产品特色方面也扮演了越来越重要的角色。

不断改进的电路板技术使面板上安装的接线端子可承载的电流提升了很多，目前已突破了110A的限制，远远超过了先前产品的水平，这使得在设计过程中到底使用哪种电源接线端子才能满足系统要求这一问题变得更加复杂。

此外，在不同地区衡量性能参数的方法也不同，甚至对同种产品所给出的标称参数也有相当大的差异。

因此，要想获得长期可靠性并保证低成本，了解这些差异是非常重要的。

用户需要理解UL和IEC规格间的差异。

在欧洲制造的接线端子产品的规格采用IEC标准，而在美国制造的产品则采用UL标准。

这两种标准之间的差异非常大。

中国接线端子联盟门户网。

中国接线端子技术论坛，中国电气附件网认为不了解产品规格测定方法的工程师会冒相当大的风险，因为选用的器件有可能会达不到所需要的功率水平，或者选用器件的规格远远超出了设计需要。

漆包线命名标准？
答：我国的漆包线的命名标准主要有两种：
1. 以型号识别方法命名，其方法为“温度指数”+“绝缘漆层厚度”+“绝缘漆名称”+“漆包/纸包线等”，如：QZY/XY-2/200，就表示国标（GB）中底漆为聚酯亚胺，面漆为聚酰胺酰亚胺类漆，2级漆膜厚度温度等级为200的漆包圆线。

2. 以直径命名，漆包线的直径通常用英寸或毫米表示，可以是实际直径或外径。

例如，直径为0.5毫米的漆包线可以被命名为0.5mm漆包线。

以上就是关于漆包线命名标准的两种方法，希望对您有所帮助。

同时请注意，不同的国家和地区可能会有不同的命名标准，所以在具体使用时需要参照当地的命名规定。

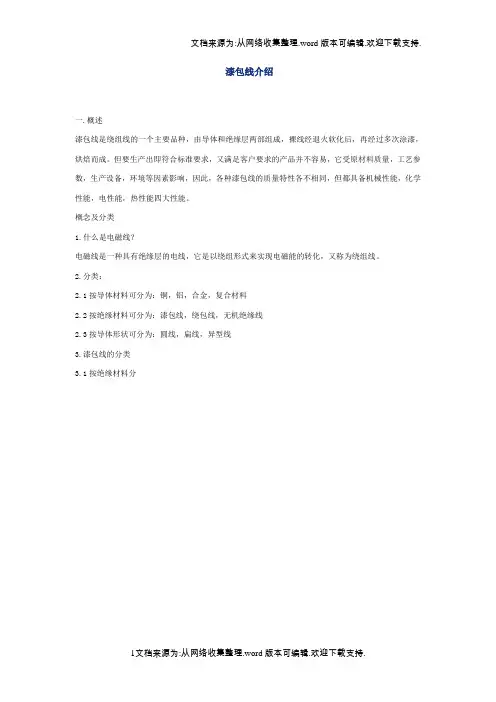

漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。

但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。

概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。

2.分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.2按漆包线的用途可分：，电器，仪表。

变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。

；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。

；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170℃以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。

知识创造未来
漆包线规格
漆包线是一种电线材料，常用于绕制电感元件、变压器、
电动机等。

常见的漆包线规格有AWG规格和mm²规格。

AWG规格是美国线规，是一个标准化的电线规格系统，用于表示导线的直径。

常见的漆包线AWG规格有28、30、32等，其中AWG28表示导线直径为0.32mm，AWG30
表示导线直径为0.25mm，AWG32表示导线直径为
0.20mm。

mm²规格是以导线截面积为基准来表示导线规格的单位，
常见的漆包线mm²规格有0.08、0.10、0.12等，其中
0.08mm²表示导线截面积为0.08平方毫米，0.10mm²表
示导线截面积为0.10平方毫米，0.12mm²表示导线截面积为0.12平方毫米。

需要注意的是，不同地区可能存在不同的漆包线规格标准，以上只是一些常见的漆包线规格，具体规格还需要根据使
用场景和要求进行选择。

1。

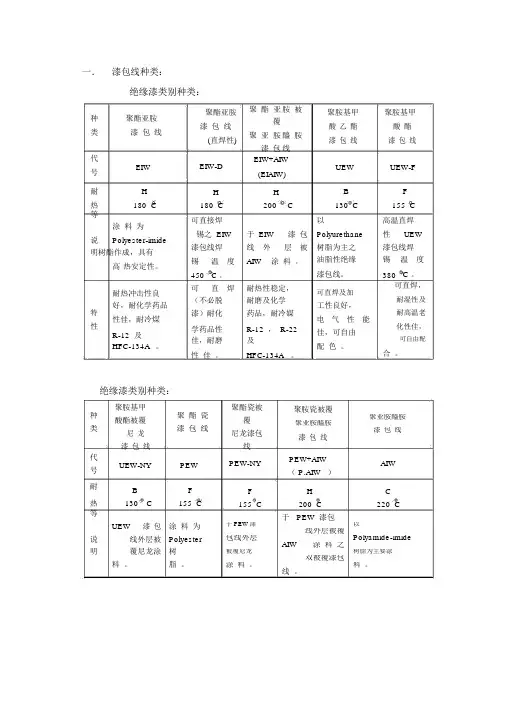

一．漆包线种类：绝缘漆类别种类：种聚酯亚胺类漆包线聚酯亚胺聚酯亚胺被聚胺基甲聚胺基甲覆漆包线酸乙酯酸酯聚亚胺醯胺(直焊性)漆包线漆包线漆包线代EIW号耐H热180 C等涂料为说Polyester-imide 明树酯作成，具有高热安定性。

耐热冲击性良好，耐化学药品特性佳，耐冷煤性R-12 及HFC-134A。

EIW+AIWEIW-D(EIAIW)H H180 C200C可直接焊锡之 EIW于 EIW漆包漆包线焊线外层被锡温度AIW涂料。

450 C 。

可直焊耐热性稳定，（不必脱耐磨及化学漆）耐化药品，耐冷媒学药品性R-12 ， R-22佳，耐磨及性佳。

HFC-134A 。

UEW UEW-FB F130 C155 C以高温直焊Polyurethane性UEW树脂为主之漆包线焊油脂性绝缘锡温度漆包线。

380 C 。

可直焊，可直焊及加耐湿性及工性良好，耐高温老电气性能化性佳，佳，可自由可自由配配色。

合。

绝缘漆类别种类：聚胺基甲聚酯瓷被聚胺瓷被覆种聚酯瓷酸酯被覆覆聚亚胺醯胺聚亚胺醯胺类漆包线尼龙尼龙漆包漆包线漆包线漆包线线代UEW-NY PEW 号耐B F热130C155 C 等UEW漆包涂料为说线外层被Polyester 明覆尼龙涂树料。

脂。

PEW-NY PEW+AIW AIW（ P.AIW）F H C155 C200 C220 C于PEW 漆包于PEW漆以线外层被覆包线外层Polyamide-imideAIW涂料之被覆尼龙树脂为主要涂双被覆漆包涂料。

料。

线。

柔 软性耐 磨 性 耐高温，耐磨性佳，耐磨 佳 ，耐高温，耐软化，特佳，耐化学药 特 可直焊，可 挠 及耐药品性品，耐热稳定性 性耐磨性佳，耐磨性佳，性 佳 ，佳 ，耐冷媒， 佳，耐冷媒可挠性佳。

耐 冷电气性能媒 R-12 ，HFC-134A优 。

R-12 ，HFC-134A 。

二． 漆包线特性检验：1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。

漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。

但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。

概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。

2.分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.1.8聚酰胺漆包线3.1.9融断漆包线3.1.10阻燃漆包线3.1.11高抗张力漆包线3.1.12自润滑漆包线3.1.13陶瓷绝缘电磁线3.1.14玻璃膜电磁线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。

3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。

3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170℃以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。

电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145定子B级，转子F级。

目前，在电子设备中应用电源接线端子已经成为一种趋势，而电源接线端子器件本身也在逐渐增大，并且可承载更大的功率，随着接线端子体积变大，它们在设备功能方面的重要性也越显突出，并且在保证产品特色方面也扮演了越来越重要的角色。

不断改进的电路板技术使面板上安装的接线端子可承载的电流提升了很多，目前已突破了110A的限制，远远超过了先前产品的水平，这使得在设计过程中到底使用哪种电源接线端子才能满足系统要求这一问题变得更加复杂。

此外，在不同地区衡量性能参数的方法也不同，甚至对同种产品所给出的标称参数也有相当大的差异。

因此，要想获得长期可靠性并保证低成本，了解这些差异是非常重要的。

用户需要理解UL和IEC规格间的差异。

在欧洲制造的接线端子产品的规格采用IEC标准，而在美国制造的产品则采用UL标准。

这两种标准之间的差异非常大。

中国接线端子联盟门户网。

中国接线端子技术论坛，中国电气附件网认为不了解产品规格测定方法的工程师会冒相当大的风险，因为选用的器件有可能会达不到所需要的功率水平，或者选用器件的规格远远超出了设计需要。

漆包线分类及特点
漆包线是一种绝缘导线，主要用于电机、变压器等电力设备的绕制中。

根据不同的需求和用途，漆包线可以分为以下几类：
1. 三层绝缘漆包线：这种漆包线由铜丝、绝缘漆和防护漆三层组成，具有良好的绝缘性能和耐高温性。

2. 亚麻绝缘漆包线：这种漆包线由铜丝和亚麻纤维组成，亚麻纤维具有良好的绝缘性能和耐高温性，适用于高温环境下的绕制。

3. 涂胶绝缘漆包线：这种漆包线在铜丝表面涂胶后再涂上绝缘漆，胶层可以有效地保护漆包线不受机械损伤。

4. 纤维绝缘漆包线：这种漆包线由铜丝和纤维组成，纤维可以增加漆包线的机械强度和抗张性。

不同种类的漆包线有各自的特点和优势，可以根据实际需要选择合适的漆包线来使用。

- 1 -。

漆包线型号规格
漆包线分非直焊型(需要刮漆才能焊接)和直焊型(不用刮漆就可以直接焊接).
QZ聚酯漆包线:我们简称为QZ普通线(非直焊型),普通电机最常用,耐温130度,机械强度高. QZY聚酯亚胺漆包线:我们简称为QZY高温线(非直焊型),耐温180度,用于耐热要求高的电机,寿命更长久.
QA聚氨酯漆包线:我们简称为QA直焊线(直焊型),耐温155度,可直焊,易着色,高频下低介质损耗,用于通讯,音响,高频变压器,小型变压器等.
Q(ZY+XY)聚酯亚胺/聚酞胺酰亚胺复合漆包线:我们简称为YY耐氟线(非直焊型),是冰箱/空调压缩机用线,耐高温200度,还具有耐冷冻剂,耐严寒,耐辐射等特性,机械强度高,电气性能稳定,耐化学性能和耐冷冻剂性能好,超负荷能力强.
UEW是日本标准的表示法.台资及韩资都用UEW表示,QA是国标和国际标准表示法.二者的差别是UEW外径等范围比较宽松,其它基本相同.注:2UEW-QA-1 1UEW-QA-2QA-1里面的Q是系统代号,漆的第一个拼音字母.A是聚氨酯漆,氨的第一个拼音字母.-1代表薄漆膜,-2代表厚漆膜,-3代表加厚漆膜。

漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。

1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。

1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。

1．4按材料形状分：圆线，扁线，空心线。

1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

漆包线的分类和型号漆包线的分类和型号漆包线在电线电缆中结构是最简单的，但由于构成的材质不一样，所具有特性不一样，因而用途也不一样。

为了便于从多种多样的漆包线中选择出适用的品种，就必须将漆包线按系统进行分类，分类的目的是为了便于区分它们的共性和个性，找出它们的规律。

漆包线可以根据导体材料、漆膜材料、线材形状和绝缘厚度等方面、来进行分类：如按导体材料来分：则有铜、铝、合金（锰铜、康铜、镍铬等）和双金属（镀银铜、镀镍铜）、等漆包线。

按漆膜材料来分：则有纯聚酯、缩醛、油性、聚胺酯、聚酰亚胺、聚酯亚胺和聚酰胺酰亚胺等漆包线和其两种漆复合漆包线。

按线材形状来分，则有圆、扁等漆包线。

按绝缘厚度来分，则有薄绝缘和厚绝缘两种漆包线。

还有量小、特殊用途的无磁和玻璃为绝缘等线列为该系列的导线。

一种漆包线的命名应包括有以上的四种分类。

例如目前大量生产的QZ-2型聚酯漆包线的全称应是厚绝缘聚酯漆包圆铜线，以与薄绝缘聚酯漆包圆铜线，厚绝缘聚酯漆包圆铝线，薄绝缘聚酯漆包圆铝线相区分。

为了方便管理，漆包线的名称可以用汉语拼音字母和数字组合而成的型号来表示。

漆包线型号的组成应包括有下列五个部分：绝缘绝缘特征线材线材特征派生1 2 3 4 5每个部分的具体代表的字母或数字的规定如表1—1所示。

把五个部分的字母或数字并在一处，便是这种漆包线的型号。

由于目前电线电缆产品沿用的导体以铜的圆的居多，所以用铜圆线为导体的漆包线在型号中均不加表达。

有一些漆包线产品如油性漆包线，无磁性漆包线、自粘漆包线和自粘直焊漆包线等只有一种漆膜厚度，在型号中就没有派生这一栏。

现在举例说明型号的组成和所表达的意义如下：QQ—1缩醛漆、铜线、圆线线、薄绝缘即薄绝缘缩醛漆包圆铜线。

QZLB聚酯漆、铝线、扁线、即聚酯漆包铝扁线。

QATWC聚胺酯漆、无磁性铜线、圆线。

即无磁性聚胺酯漆圆铜线。

表15—1 漆包线产品型号绝缘层线材派生Q油性漆QZ聚酯漆QQ缩醛漆QA聚胺酯漆QH环氧漆QY聚酰亚胺漆QXY聚酰胺聚酰亚胺漆QZY聚酯亚胺漆N自粘性M耐冷媒NS耐水（T 铜线）TK 康铜线TM 锰铜线TWC 无磁性铜线TY 镀银铜线TN 镀镍铜线L 铝线TL 铜包铝线NC 镍铬线（一圆）B扁D带箔K空心-1薄绝缘-2厚绝缘热级：用温度指数和热冲温度来表示绕组线的热性能。

电机绕组用漆包线名称、型号及规格电磁线电磁线也叫漆包线，它是一种具有漆膜作为绝缘层，在导电线芯上涂覆绝缘漆后烘干形成的，用于中小型电机绕组的导电材料。

常用种类通过表1-3-6列出电磁线常用种类的名称、型号、绝缘等级及规格。

表1-3-6电机绕组用电磁线名称、型号及规格名称型号绝缘等级规格范围（mm）缩醛漆包圆铜线QQ-1、QQ-2 E (120℃)0.02～2.50缩醛漆包彩色线QQS-1、QQS-2聚氨脂漆圆铜线（包括彩色）QA-1、QA-20.015～1.00环氧漆包圆铜线QH-1、QH-20.06～2.50单玻璃丝包缩醛漆包圆铜线QQSBC0.53～2.50缩醛漆包扁铜线QQBa边0.8～5.6b边2.0～18聚酯漆包圆铜线QZ-1、QZ-2 B (130℃)0.02～2.50聚酯漆包圆铝线QZL-1、QZL-20.06～2.50聚酯漆包自粘性电磁线QZN B (130℃)单玻璃丝包聚酯漆包圆铜线QZSBC0.53～2.50 名称型号绝缘等级规格范围（mm）双玻璃丝包圆铜线SBEC0.25～6.0聚酯漆包扁铜线QZBa边0.8～5.6b边2.0～18单玻璃丝包聚酯漆包圆铜线QZSBCBa边0.9～5.6b边2.0～18双玻璃丝包聚酯漆包扁铜线QZSBECBa边0.9～5.6b边2.0～18聚酯亚胺漆包圆铜线QZY-1、QZY-2 F (155℃) 0.06～2.50单玻璃丝聚酯亚胺漆包扁铜线QZYSBFB聚酰亚胺漆包圆铜线QY-1、QY-2 H (180℃) 0.02～2.50聚酰胺酰亚胺漆包圆铜线QXY-1、QXY-20.06～2.50硅有机双玻璃丝包圆铜线SBEC0.25～0.6聚酰胺酰亚胺漆包圆铜线QXY-1、QXY-2C (≧180℃)0.06～2.50聚酰亚胺漆包圆铜线QY-1、QY-20.02～2.50聚酰亚胺薄膜绕包圆铜线Y2.常用圆铜线（裸）直径与截面积的换算（表1-3-7）直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 0．12 0．14 0．15 0．16 0．18 0．19 0．20 0．23 0．25 0．27 0．29 0．31 0．0113 0．0154 0．0117 0．0201 0．0255 0．0284 0．0314 0．0415 0．0491 0．0573 0．0661 0．0755 0．33 0．35 0．38 0．41 0．44 0．47 0．49 0．51 0．53 0．55 0．57 0．59 0．0855 0．0962 0．1184 0．1320 0．1521 0．1735 0．1886 0．204 0．221 0．238 0．255 0．273 0．62 0．64 0．67 0．69 0．72 0．74 0．77 0．80 0．83 0．86 0．90 0．93 0．302 0．322 0．353 0．374 0．407 0．430 0．466 0．503 0．541 0．581 0．636 0．679 0．96 1．0 1．04 1．08 1．12 1．16 1．20 1．25 1．30 1．35 1．40 1．45 0．724 0．785 0．849 0．916 0．985 1．057 1．131 1．227 1．327 1．431 1．539 1．651 1．50 1．56 1．62 1．68 1．74 1．81 1．88 1．95 2．02 2．1 2．26 2．44 1．767 1．911 2．06 2．22 2．38 2．57 2．78 2．99 3．2 3．46 4．01 4．68。

漆包线种类规格介绍
直焊聚氨酯漆包铜圆线系列
{ 产品标识： x UEW
{ x表示漆膜厚度等级：
0、1、2、3（JIS标准） S、H、T、Q（NEMA标准）
直焊聚氨酯/聚酰胺复合漆包铜圆线系列
{ 耐热等级：Y
{ 线规：Φ0.015～ Φ0.500mm（AWG55~24） { x表示漆膜厚度等级：
漆包线种类规格介绍
{ 聚酯亚胺漆包铜圆线系列 （x EIW 180、200 ） { 可焊聚酯亚胺漆包铜圆线系列 （ x SEIW 180） { 聚酯亚胺复合聚酰胺酰亚胺漆包铜圆线系列 （ x EI/AIW 200、220 ） { 聚酰胺酰亚胺漆包铜圆线系列 （x AIW 200、220） { 聚酰亚胺漆包铜圆线系列 （ x PIW 220、240 ） { 丝包线 （USTC or UDTC） { 高张力漆包铜圆线 （HTW or SHTW） { 铜银、铜镍、铜锡、铜锌漆包圆（绞）线系列 { 漆包铜扁线系列
{ 耐热等级：130级、155级、180级
直焊聚氨酯漆包铜绞线系列
{ 产品标识： LZ x UEW { x表示漆膜厚度等级：
{ 线规：Φ0.015～ Φ0.360mm AWG55~24）
0、1、2、3（JIS标准）
S、H、T、Q（NEMA标准）
{ 股数：2～1600股
{ 绞数：3～ 800绞
我们一直在努力！
我们一直在努力！
0、1、2（JIS标准）
S、H、T、Q（NEMA标准）
{ 耐热等级：130级、155级、180级、200级
{ 线规：Φ0.015～ Φ0.360mm（AWG55～24）
我们一直在努力！
漆包线种类规格介绍
粘结性直焊聚氨酯漆包铜圆线系列

B扁线 膜
K空心 线 J绞线
扁线： -1 普通期 膜
-2 加厚漆
膜
/120 /130 /155 /180 /200 /220
注：自粘性漆包线在漆膜厚度后面多加“B”：QAN-2B
A、聚酯亚胺漆包铜圆线，厚漆膜，热级为180， 标称直径为0.600mm 执行GB6109.5-90 .
表示为：QZY—2/180 0.600 GB6109.5-90
=规格值+规格值*1% 4、：模2=1.095*出口模 5、模3---模8 =模2*1.118-----模7*1.118
6、卧机延伸系数： 出口：1.20，过程：1.26 7、模具的精度为0.001mm 8、因材料/设备/要求而调整。 9试算:规格0.970mm立机模具 模
1=0.97+0.97*1%=0.9797= 0.980 模2=模1*1.095=1.073 模3=模 2*1.118=1.1996=1.200 模4=1.2*1.118=1.342， 模5=1.342*1.118=1.500
《漆包线应知》幻灯片
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
漆包线的概述
1.2按材料分类：铜线T、铝线L、合金线等
1.3按形状分类：圆线Y、扁线B、空心线K、 绞线J
PT－2
2 0.02~0.05 PT－60 60 0.25~2.0
PT－3
3 0.03~0.05 PT－100 90 0.5~2.5
PT－4
4 0.06~0.10 PT－200 150 1.0~2.50

漆包线的型号类别和特性漆包线的型号类别和特性•聚乙烯甲醛漆包铜线（ PVF ）•聚酯漆包铜线（ PEW ）•聚胺酯漆包铜线（ UEW ）•尼龙外被聚胺酯漆包铜线（ UEW+NY ）•尼龙外被聚酯漆包铜线（ PEW+NY ）•直焊变性聚亚胺酯漆包铜线（ SEIW ）•聚酯亚胺漆包铜线（ EIW ）•酰胺亚胺外被变性聚酯漆包铜线（ EAIW ）•聚酰胺亚胺酯漆包铜线（ AIW ）•尼龙热熔漆包铜线（ NFW ）•绞合漆包铜线（ LITZ ）•自融性漆包铜线（ R*-SB ）UEW聚胺酯漆包铜线● 耐温等级：130 ℃ / 155 ℃● 本产品经 UL 认可合格登录，有耐温等级130℃ 的 TYPU-130及耐温等级155℃ 的 TY1700-U155 。

● 绝缘说明：UEW 其绝缘层 - 聚胺基甲酸树脂为 Polyisocyanate & Polyol 之组成，在360 ℃ ～400 ℃ 具有良好直接焊锡性，广泛应用于线圈及马达绕组。

● 特性：(a) 具有良好直焊性，绕线加工过程中，可免剥除皮膜之动作，有效提高工作效率。

(b) 在高频下，具有良好 "Q" 值特性。

(c) 具有良好密着性及卷绕性。

(d) 对一般含浸凡立水所使用之溶剂及硬化剂 , 具有良好耐溶剂特性 , 可填加染料 , 便利识别。

● 应用范围：高频线圈及变压器、继电器、磁化线圈、螺形线圈、小型马达、点火线圈。

PEW聚酯漆包铜线● 耐温等级：155 ℃● 本产品经 UL 认可合格登录● 绝缘说明：PEW 其绝缘层为 Polyester 树脂，温度等级达155℃ ，具有良好温度稳定性及绝缘特性。

● 特性：(a) 具有良好之抗 Crazing 特性、耐磨性、耐化学药性及温度稳定特性。

(b) 其物理特性如可绕性、耐磨耗及密着性，皆优于 PVF 线种。

EIW聚酯亚胺漆包铜线● 耐温等级：180 ℃● 绝缘说明：EIW 其绝缘层为Polyesterimide ，乃Terephthalate 和Esterimide 之组成，于180 ℃ 连续操作运转时具有良好温度、稳定性及绝缘特性。

电机常用的漆包线的种类与使用范围汇总聚酯亚酸/聚酰胺复合漆包圆铜线一、型号：Q（ZY/X）-1/180 Q（ZY/X）-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.20-Φ1.50mm四、产品执行标准：GB 6109.10 IEC 317-22（1990）五、主要性能：产品具有较高的热冲击性及较小的表面摩擦系数。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组，特别适用于高速绕制的场合使用。

聚酰亚胺漆包圆铜线一、型号：QY-1 QY-2二、耐温等级：C级（温度指数220）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.6 IEC 317-7(1990)五、主要性能：产品具有较高的耐热性能，机械性能，耐溶剂性能，比聚酯聚酯亚胺高一系列。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组。

聚酯漆包圆铜线一、型号：QZ-1/130 QZ-2/130二、耐温等级：B级（温度指数130）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB6109.7 IEC 317-3五、主要性能：本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。

六、用途：适用于电机电器，仪表及电信设备的线圈绕组。

聚酰亚胺漆包圆铜线一、型号：QZY-1/180 QZY-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.5-88 IEC 317-8（1990）五、主要性能：产品具有优越的耐热性能，机械性能和耐溶剂性能。

六、用途：适用于在高温下长期工作的电机、仪表，通信设备的线圈绕组。

聚氨酯漆包圆铜线一、型号：QA-1/130/150（UEW）二、耐温等级：B级（温度指数130/150）三、生产规格：Φ0.018-Φ1.50mm四、产品执行标准：GB 6109.4 IEC 317-4(1970)五、主要性能：产品具有特好直焊性能，耐高频性能、在高频条件下，介质损耗小，产品可染成多种颜色以供特殊需要。
