漆包线种类

一．漆包线种类：
绝缘漆类别种类：
绝缘漆类别种类：
二．漆包线特性检验：
1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。

2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是
否产生针孔。

3．密着性：急速拉伸时，漆膜有无龟裂。

4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体
之次数或磨耗破坏值。

5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。

6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。

7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。

或绞合两股漆包线于
规定条件下加热，视漆膜是否异常。

8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜
是否龟裂。

9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。

10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指
甲或铅笔法表示之。

11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。

12．导体电阻：以导体电阻试验仪器测定，再换成20 C时之
数值表示之。

三．漆包线制造工艺流程：
1．伸线工艺流程（表一）。

2．漆包线工艺流程（表二）。

3．漆包线成品入库检查流程（表三）。

酚酞盐水试验
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习
资料等等
打造全网一站式需求。

常用漆包线的种类与使用范围聚酯亚酸/聚酰胺复合漆包圆铜线一、型号：Q（ZY/X）-1/180 Q（ZY/X）-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.20-Φ1.50mm四、产品执行标准：GB 6109.10 IEC 317-22（1990）五、主要性能：产品具有较高的热冲击性及较小的表面摩擦系数。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组，特别适用于高速绕制的场合使用。

聚酰亚胺漆包圆铜线一、型号：QY-1 QY-2二、耐温等级：C级（温度指数220）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.6 IEC 317-7(1990)五、主要性能：产品具有较高的耐热性能，机械性能，耐溶剂性能，比聚酯聚酯亚胺高一系列。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组。

聚酯漆包圆铜线一、型号：QZ-1/130 QZ-2/130二、耐温等级：B级（温度指数130）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB6109.7 IEC 317-3五、主要性能：本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。

六、用途：适用于电机电器，仪表及电信设备的线圈绕组。

聚酰亚胺漆包圆铜线一、型号：QZY-1/180 QZY-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.5-88 IEC 317-8（1990）五、主要性能：产品具有优越的耐热性能，机械性能和耐溶剂性能。

六、用途：适用于在高温下长期工作的电机、仪表，通信设备的线圈绕组。

聚氨酯漆包圆铜线一、型号：QA-1/130/150（UEW）二、耐温等级：B级（温度指数130/150）三、生产规格：Φ0.018-Φ1.50mm四、产品执行标准：GB 6109.4 IEC 317-4(1970)五、主要性能：产品具有特好直焊性能，耐高频性能、在高频条件下，介质损耗小，产品可染成多种颜色以供特殊需要。

自粘漆包线分为：醇溶自粘漆包线、热风自粘漆包线、热溶自粘漆包线
一、醇溶自粘即酒精自粘漆包线，在绕制线圈过程中通过将适
当的酒精加在产品上从而达到绕成的线圈自然粘合在一
起，直接成型；酒精选用高纯度工业酒精，根据漆包线自
粘层的性质可适当加入清水稀释使用，针对不同产品使用
工艺不一样，如音圈用的自粘线在绕制后，需放入烤箱烘
烤15-30分钟即可，
二、热风自粘是在绕制线圈过程中通过在产品线圈部分吹热风
的形式从而达到自粘的效果，热风的温度根据不同漆膜、
绕线速度、线径大小等因素，所需温度有所差异，如一般
漆膜需要的温度是170-200度，特殊漆膜的温度是
450-550度，
三、热溶自粘是在绕制线圈过程中通过通电让线圈发热方式从
而达到自粘的效果，通电电压根据线径大小将温度从36v
伏电压慢慢升压，直至产品形成自粘的一种方式
热溶自粘线和醇溶自粘线比较，自粘漆材料不同，热溶的强度更高，抗再软化散圈的能力强，同时采用通电的方法，效率高。

醇溶自粘线粘结工艺简单，耐热性较差，通常应用于聚氨酯漆包线。

漆包线漆种类
（1）聚酯漆包线漆
聚对苯二甲酸乙二酯（PET）树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（2）改性聚酯漆包线漆
三(2羟乙基)异氰脲酸酯(简称THEIC)，取代了部分的丙三醇(甘油)，和对苯二甲酸反应改性PET。

最后成分为THEIC改性聚对苯二甲酸乙二酯（PET）树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（3）缩醛漆包线漆
缩醛树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（4）聚氨酯漆包线漆
聚氨基甲酸酯树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（5）聚酯亚胺漆包线漆
聚酯亚胺树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（6）聚酰胺酰亚胺漆包线漆
聚酰胺酰亚胺树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（7）聚酰亚胺漆包线漆
聚酰亚胺树脂（固体）+二甲基甲酰胺、N-甲基吡咯烷酮、甲酚、含氟流平剂、二甲苯（溶剂和助剂）
（8）耐电晕和耐冷媒的复合漆包线漆
耐电晕和耐冷媒的复合漆包线漆聚酯和聚酰亚胺复合漆其底层为聚酯亚胺
漆，中间层为纳米二氧化硅改性的聚酯亚胺漆，面层为聚酰胺亚胺漆。

固体一般占35%左右，溶剂和助剂一般占65%，其中甲酚占23%、二甲苯占30%、二甲基甲酰胺占8%、N-甲基吡咯烷酮占4%，含氟流平剂占5/1000。

漆包线的等级及分类
1. 嘿，你知道漆包线其实是有不同等级的吗？就好比学生有成绩好坏之分一样！比如我们常见的电动机里用的漆包线，那可是有讲究的呀！普通等级的可能就满足一般运转，可要是高级点的，那性能可就大不一样啦！能让电动机更高效稳定地工作呢！
2. 哇哦，漆包线的分类也超有趣的呀！就像水果有不同种类一样。

有一种叫聚酯漆包线的，它就像苹果，普普通通但很实用；还有一种聚酰亚胺漆包线，那简直就是榴莲呀，特别却不可或缺！比如在一些高温环境下，它的表现那叫一个棒！
3. 漆包线的等级啊，可不能小瞧！你想想看，要是等级差的用在重要地方，那不就像让小孩去干大人的重活一样，能行么？就像那种劣质的漆包线，用着用着可能就出问题啦，多让人头疼！
4. 嘿呀，漆包线的分类可复杂啦，但也很好理解呀！好比不同性格的人。

圆线漆包线就像是性格随和的人，到处都能用；扁线漆包线呢，就像是有特殊才能的人，在特定场合才能大展身手呢！
5. 你说漆包线的等级重要不？当然重要啦，这就跟你买手机选配置一样！高等级的漆包线给设备带来的提升那可不是一点点。

比如在一些精密仪器里，就得用高品质的漆包线呀，不然怎么保证精度呢？
6. 哇，漆包线的分类真的是各有千秋呀！像自粘性漆包线，那就是个小机灵鬼，自己就能粘住，多方便呀！不同的分类适应不同的需求，就像不同的工
具解决不同的问题一样。

所以呀，选对漆包线的等级和分类真的超级重要！我的观点就是，一定要根据实际需要，好好挑选适合的漆包线，不然可就麻烦咯！。

漆包线分类及特点
漆包线是一种绝缘导线，主要用于电机、变压器等电力设备的绕制中。

根据不同的需求和用途，漆包线可以分为以下几类：
1. 三层绝缘漆包线：这种漆包线由铜丝、绝缘漆和防护漆三层组成，具有良好的绝缘性能和耐高温性。

2. 亚麻绝缘漆包线：这种漆包线由铜丝和亚麻纤维组成，亚麻纤维具有良好的绝缘性能和耐高温性，适用于高温环境下的绕制。

3. 涂胶绝缘漆包线：这种漆包线在铜丝表面涂胶后再涂上绝缘漆，胶层可以有效地保护漆包线不受机械损伤。

4. 纤维绝缘漆包线：这种漆包线由铜丝和纤维组成，纤维可以增加漆包线的机械强度和抗张性。

不同种类的漆包线有各自的特点和优势，可以根据实际需要选择合适的漆包线来使用。

- 1 -。

漆包线分类
嘿，朋友们！今天咱来聊聊漆包线的分类。

这漆包线啊，就像是电线家族里的小精灵，各有各的特点和用处呢！
先来说说最常见的一种，纯铜漆包线。

它就像个老实巴交的好孩子，性能稳定，导电性那叫一个棒！很多电器里都有它的身影，默默地为我们服务着。

你想想看，家里的那些大大小小的电器，要是没了它，还不得乱套啦！
还有一种铝漆包线，这可就像是个调皮的孩子啦！它虽然比纯铜的稍微便宜点，但是在一些要求高的地方，就有点力不从心咯。

不过呢，在一些不那么关键的地方，它还是能发挥作用的，也算是有自己的一席之地吧。

再说说特种漆包线，这可就是漆包线里的“特种兵”啦！它们有着各种各样特殊的性能，比如耐高温啦、耐腐蚀啦等等。

就好像是专门为了应对那些艰难环境而生的，一般的场合还真用不上它们呢。

哎呀，你说这漆包线的分类是不是很有意思？就像人一样，每个人都有自己的性格和特点。

纯铜漆包线稳重可靠，铝漆包线有点小调皮，特种漆包线那就是厉害的角色！
咱平时生活中，要是对漆包线多了解一点，那不就能更好地利用它们啦？比如说，你要修个什么小电器，知道该用哪种漆包线，不就能修得又快又好嘛！你说是不是这个理儿？
而且啊，漆包线的质量也很重要哦！要是买了质量不好的漆包线，那可就麻烦啦，说不定电器用着用着就出问题了呢。

所以啊，咱在选择漆包线的时候，可一定要瞪大眼睛，仔细挑选，可别被那些质量差的给骗了呀！
总之呢，漆包线的分类虽然不算特别复杂，但是了解清楚了对我们还是很有帮助的呀！它们就像是隐藏在电器背后的小英雄，默默地为我们的生活带来便利呢！所以啊，大家可别小瞧了这些小小的漆包线哦！。

一．漆包线种类：绝缘漆类别种类：H 180CH180CH200CB130CF155C 可直接焊锡之EIW漆包线焊锡温度450C。

高温直焊性UEW漆包线焊锡温度380C。

绝缘漆类别种类：B 130CF155CF155CH200CC220C特性可直焊，耐磨性佳，可挠性佳。

柔软性佳，耐磨及耐药品性佳，电气性能优。

耐磨性佳，可挠性佳，耐冷媒R-12，耐高温，耐软化，耐磨性佳，耐冷媒，HFC-134A。

耐高温，耐磨性特佳，耐化学药品，耐热稳定性佳，耐冷媒R-12，HFC-134A二．漆包线特性检验：1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。

2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是否产生针孔。

3．密着性：急速拉伸时，漆膜有无龟裂。

4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体之次数或磨耗破坏值。

5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。

6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。

7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。

或绞合两股漆包线于规定条件下加热，视漆膜是否异常。

8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜是否龟裂。

9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。

10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指甲或铅笔法表示之。

11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。

12．导体电阻：以导体电阻试验仪器测定，再换成20C时之数值表示之。

三．漆包线制造工艺流程：1．伸线工艺流程（表一）。

2．漆包线工艺流程（表二）。

3．漆包线成品入库检查流程（表三）。

酚酞盐水试验。

漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。

1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。

1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。

1．4按材料形状分：圆线，扁线，空心线。

1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

文件编号：课程编号：编着日期：2012.9.30漆包线种类与型号漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。

它受原材料质量，工艺参数，生产设备，环境等因素影响，具有机械性能，化学性能，电性能，热性能四大性能一、分类1、按绝缘材料聚酯、缩醛、聚氨酯、聚酯亚胺、聚酯亚胺/聚酰胺酰亚胺等2、按漆包线的用途可分：2.1一般用途的漆包线（普通线）：主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。

2.2耐热漆包线：主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。

2.3特殊用途的漆包线：是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线3、按导体材料分：铜线，铝线，合金线。

4、按材料形状分：圆线，扁线，空心线。

5、按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3；扁线：普通漆膜-1加厚漆膜-26、耐热等级分：B级（130℃）、F级（155℃）、H级（180℃）、C 级（180℃以上）。

二.型号、代号及产品表示方法1、符号、代号：1.1系列代号：漆包绕组线：Q ；纸包绕组线：Z 。

1.2导体材料：铜导体：T（省略）；铝导体：L。

1.3绝缘材料：油性类漆：Y（省略）；聚酯类漆：Z ；改性聚酯类漆：Z（G）；缩醛类漆：Q；聚氨酯类漆：A ；聚酰胺漆：X；聚酰亚胺漆：Y ；环氧漆：H ；聚酯亚胺漆：ZY ；聚酰胺酰亚胺：XY。

1.4导体的特性：扁线：B ；圆线：Y（省略）；空心线：K。

1.5漆膜厚度：圆线：薄漆膜-1、厚漆膜-2、加厚漆膜-3；扁线：普通漆膜-1、加厚漆膜-2 。

1.6热级：用／XXX表示。

漆包线的型号类别和特性漆包线的型号类别和特性•聚乙烯甲醛漆包铜线（ PVF ）•聚酯漆包铜线（ PEW ）•聚胺酯漆包铜线（ UEW ）•尼龙外被聚胺酯漆包铜线（ UEW+NY ）•尼龙外被聚酯漆包铜线（ PEW+NY ）•直焊变性聚亚胺酯漆包铜线（ SEIW ）•聚酯亚胺漆包铜线（ EIW ）•酰胺亚胺外被变性聚酯漆包铜线（ EAIW ）•聚酰胺亚胺酯漆包铜线（ AIW ）•尼龙热熔漆包铜线（ NFW ）•绞合漆包铜线（ LITZ ）•自融性漆包铜线（ R*-SB ）UEW聚胺酯漆包铜线● 耐温等级：130 ℃ / 155 ℃● 本产品经 UL 认可合格登录，有耐温等级130℃ 的 TYPU-130及耐温等级155℃ 的 TY1700-U155 。

● 绝缘说明：UEW 其绝缘层 - 聚胺基甲酸树脂为 Polyisocyanate & Polyol 之组成，在360 ℃ ～400 ℃ 具有良好直接焊锡性，广泛应用于线圈及马达绕组。

● 特性：(a) 具有良好直焊性，绕线加工过程中，可免剥除皮膜之动作，有效提高工作效率。

(b) 在高频下，具有良好 "Q" 值特性。

(c) 具有良好密着性及卷绕性。

(d) 对一般含浸凡立水所使用之溶剂及硬化剂 , 具有良好耐溶剂特性 , 可填加染料 , 便利识别。

● 应用范围：高频线圈及变压器、继电器、磁化线圈、螺形线圈、小型马达、点火线圈。

PEW聚酯漆包铜线● 耐温等级：155 ℃● 本产品经 UL 认可合格登录● 绝缘说明：PEW 其绝缘层为 Polyester 树脂，温度等级达155℃ ，具有良好温度稳定性及绝缘特性。

● 特性：(a) 具有良好之抗 Crazing 特性、耐磨性、耐化学药性及温度稳定特性。

(b) 其物理特性如可绕性、耐磨耗及密着性，皆优于 PVF 线种。

EIW聚酯亚胺漆包铜线● 耐温等级：180 ℃● 绝缘说明：EIW 其绝缘层为Polyesterimide ，乃Terephthalate 和Esterimide 之组成，于180 ℃ 连续操作运转时具有良好温度、稳定性及绝缘特性。

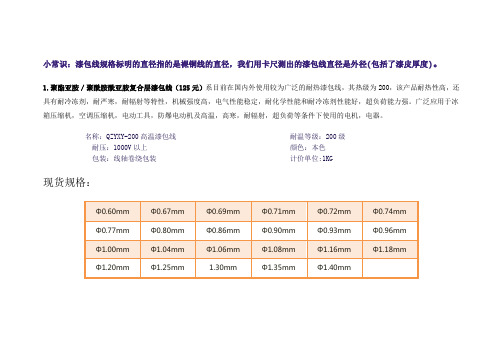

小常识：漆包线规格标明的直径指的是裸铜线的直径，我们用卡尺测出的漆包线直径是外径(包括了漆皮厚度)。

1.聚酯亚胺／聚酰胺酰亚胺复合层漆包线（125元）系目前在国内外使用较为广泛的耐热漆包线，其热级为200，该产品耐热性高，还具有耐冷冻剂，耐严寒，耐辐射等特性，机械强度高，电气性能稳定，耐化学性能和耐冷冻剂性能好，超负荷能力强。

广泛应用于冰箱压缩机，空调压缩机，电动工具，防爆电动机及高温，高寒，耐辐射，超负荷等条件下使用的电机，电器。

名称：QZYXY-200高温漆包线耐温等级：200级耐压：1000V以上颜色：本色包装：线轴卷绕包装计价单位:1KG现货规格：2.聚酯漆包线（108元）：热级为130，该产品机械强度高，并具有良好的弹性，耐刮，附着性，电气性能和耐溶剂性能。

广泛应用在各种电机，电器，仪表，电讯器材及家电产品。

名称：QZ-2/130 聚酯漆包圆铜线耐温等级：130级耐压：1000V以上颜色：本色规格：0.10-2.50mm计价单位：1 公斤现货规格：QZ-2里面的Q是系列代号，漆的第一个拼音字母。

Z是聚酯漆，酯的第一个拼音字母。

-1代表薄漆膜，-2代表厚漆膜，-3代表加厚漆膜。

3.聚氨酯漆包线（125元）：最大特点是具有直焊性，耐高频性能性好，易着色，耐潮性能好,广泛应于电子家电和精密仪器，电讯，仪表上。

名称：QA-1/155直焊型漆包铜圆线耐温等级：155级耐压：500V 颜色：红色、本色包装：线轴卷线包装计价单位：1 公斤现货规格：产品特性：聚氨酯漆包线有一个其他型号的漆包线无法比拟的优越性，就是在360 ℃～400 ℃具有良好的直焊性。

懂行的朋友都知道，由于油漆绝缘，漆包线在焊锡的时候需要刮去焊锡部位的油漆，才能保证其的导电性，这个刮漆过程，既增加了成本也增加了时间，而且遇到微细漆包线，一碰就断，刮漆是个技术活了，因此在这个基础上，直焊性漆包线便应运而生。

所谓直焊性，就是漆包线在焊锡的时候是不需要刮漆直接焊接的一种性能。

表一：伸线工艺流程1．中伸：2.6mm −→0.50mm 2．细伸：1.0mm −→0.10mm3．极细伸：0.50mm —0.18mm −→0.05mm2.6mm 裸铜线送 线繞 線降溫、潤滑、清潔之工業乳劑伸 線 油 過 眼 模合成（天然）鑽石結構之孔徑模具繞 線過 眼 模定期二個月一次眼模點檢收 線1．首件檢查：換規格、眼模下 線2．自主檢查：每軸一次表二：漆包线工艺流程退火（燒燉）蒸汽冷卻風幹烘幹塗布烤漆冷卻引取上臘排線收線連續銅線軟化防止高溫燒燉之後銅線與空氣中氧化反應。

水槽冷卻銅線表面積水處理。

3．漆輪（滾筒）：運轉控制漆膜厚度。

2．漆缸：凡立水預熱、迴圈到漆槽。

4．塗布凡立水：2—7回1．毛氈：壓線、表面清潔、凡立水過濾漆包線表面光滑5．點檢漆溫：1次/H溫度點檢：1次/H漆包線冷卻控制速度、引力增加漆包線表面滑性成品收線軸內寬排線調整附表單二1．首件檢查：換規格、種類2．自主檢查：每次下線表三：漆包线成品入库检查流程針孔完成外徑鹽水粉酞試驗鐳射檢查外觀漆膜厚度電阻耐壓伸長率直焊性曲伸性耐磨性耐熱衝擊耐軟化柔軟度目視檢查鐳射測量電阻計自動升壓擊穿法伸長機焊錫爐伸長/捲繞法耐磨試驗機恒溫箱恒溫箱柔軟試驗機附表單三全檢抽樣每規抽樣每規凡立水種凡立水種參考測試。

漆包线的分类和型号漆包线的分类和型号漆包线的分类和型号漆包线在电线电缆中结构是最简单的，但由于构成的材质不一样，所具有特性不一样，因而用途也不一样。

为了便于从多种多样的漆包线中选择出适用的品种，就必须将漆包线按系统进行分类，分类的目的是为了便于区分它们的共性和个性，找出它们的规律。

漆包线可以根据导体材料、漆膜材料、线材形状和绝缘厚度等方面、来进行分类：如按导体材料来分：则有铜、铝、合金（锰铜、康铜、镍铬等）和双金属（镀银铜、镀镍铜）、等漆包线。

按漆膜材料来分：则有纯聚酯、缩醛、油性、聚胺酯、聚酰亚胺、聚酯亚胺和聚酰胺酰亚胺等漆包线和其两种漆复合漆包线。

按线材形状来分，则有圆、扁等漆包线。

按绝缘厚度来分，则有薄绝缘和厚绝缘两种漆包线。

还有量小、特殊用途的无磁和玻璃为绝缘等线列为该系列的导线。

一种漆包线的命名应包括有以上的四种分类。

例如目前大量生产的QZ-2型聚酯漆包线的全称应是厚绝缘聚酯漆包圆铜线，以与薄绝缘聚酯漆包圆铜线，厚绝缘聚酯漆包圆铝线，薄绝缘聚酯漆包圆铝线相区分。

为了方便管理，漆包线的名称可以用汉语拼音字母和数字组合而成的型号来表示。

漆包线型号的组成应包括有下列五个部分：绝缘绝缘特征线材线材特征派生1 2 3 4 5每个部分的具体代表的字母或数字的规定如表1—1所示。

把五个部分的字母或数字并在一处，便是这种漆包线的型号。

由于目前电线电缆产品沿用的导体以铜的圆的居多，所以用铜圆线为导体的漆包线在型号中均不加表达。

有一些漆包线产品如油性漆包线，无磁性漆包线、自粘漆包线和自粘直焊漆包线等只有一种漆膜厚度，在型号中就没有派生这一栏。

现在举例说明型号的组成和所表达的意义如下：QQ—1缩醛漆、铜线、圆线线、薄绝缘即薄绝缘缩醛漆包圆铜线。

QZLB聚酯漆、铝线、扁线、即聚酯漆包铝扁线。

QATWC聚胺酯漆、无磁性铜线、圆线。

即无磁性聚胺酯漆圆铜线。

表15—1 漆包线产品型号绝缘层线材派生Q油性漆QZ聚酯漆QQ缩醛漆QA聚胺酯漆QH环氧漆QY聚酰亚胺漆QXY聚酰胺聚酰亚胺漆QZY聚酯亚胺漆N自粘性M耐冷媒NS耐水（T 铜线）TK 康铜线TM 锰铜线TWC 无磁性铜线TY 镀银铜线TN 镀镍铜线L 铝线TL 铜包铝线NC 镍铬线（一圆）B扁D带箔K空心-1薄绝缘-2厚绝缘热级：用温度指数和热冲温度来表示绕组线的热性能。
