永磁吸盘设计与优化

永磁卡盘在轨道交通系统中的应用与优化设计摘要：永磁卡盘作为一种新型的轨道交通系统磁悬浮技术，具有高效能、低空间占用和环保等优势，正逐渐受到广泛关注和应用。

本文将探讨永磁卡盘在轨道交通系统中的应用和优化设计，分析其优势和存在的问题，并提出相应解决方案。

1. 引言轨道交通系统作为城市交通的重要组成部分，不断推动着城市的发展和繁荣。

然而传统的轨道交通系统在能效、噪音和振动方面，存在诸多问题。

永磁卡盘技术凭借其独特的工作原理和特点，被认为是改善轨道交通系统问题的有效解决方案之一。

2. 永磁卡盘的工作原理永磁卡盘技术是通过磁力作用使列车悬浮在轨道上，从而减少与轨道之间的接触摩擦，并实现无轮支撑的悬浮运行。

其主要包括永磁同步电机、永磁悬浮系统、控制系统和供电系统等组成部分。

利用永磁卡盘的磁力作用，可以实现列车的平稳、高效、低噪音和低振动的运行。

3. 永磁卡盘在轨道交通系统中的应用3.1 提高能效永磁卡盘技术可以减少摩擦阻力和能量损耗，提高轨道交通系统的能效。

相比传统的轮轨接触方式，永磁卡盘在高速行驶时的能量损耗更低，能耗成本相对较低。

3.2 减少噪音和振动永磁卡盘技术通过减少与轨道的直接接触，使列车运行时噪音和振动降至最低。

这对于改善轨道交通系统沿线的环境状况，提高居民的生活质量具有重要意义。

3.3 提高安全性永磁卡盘技术的应用可以避免由于轮轨磨损引起的事故，减少列车在高速行驶中的侧向力对轨道的磨损，提高轨道交通系统的安全性。

4. 永磁卡盘应用中的问题4.1 制造成本高目前，永磁卡盘技术的制造成本相对较高，限制了其在轨道交通系统中的广泛应用。

需要通过降低材料成本、提高生产效率、引入新的制造技术等手段来解决这个问题。

4.2 控制系统复杂永磁卡盘技术的控制系统比传统的机械系统复杂，需要高精度的传感器和控制算法来确保列车的稳定运行。

有必要进一步研究和优化永磁卡盘的控制系统，提高其稳定性和可靠性。

4.3 对轨道的要求高永磁卡盘技术对轨道的平整度和垂直度要求较高，特别是在高速行驶时。

永磁吸盘的工作原理永磁吸盘是一种常见的工业装置，它利用磁力原理来吸附和固定金属工件。

它主要由磁铁和吸盘两部份组成，磁铁通常采用永磁材料制成，具有较强的磁力。

下面将详细介绍永磁吸盘的工作原理。

1. 磁铁的选择和制作永磁吸盘中的磁铁通常采用高性能永磁材料，如钕铁硼（NdFeB）或者钴硼（SmCo）等。

这些材料具有较高的磁能积和矫顽力，能够产生强大的磁力。

磁铁的制作通常采用粉末冶金工艺，将永磁材料粉末与粘结剂混合后，通过压制和烧结等步骤制成。

2. 吸盘的设计和制作吸盘是永磁吸盘的另一个重要组成部份。

它通常由金属材料制成，如铁、钢等，具有较好的导磁性。

吸盘的形状和尺寸可以根据具体应用需求进行设计和制作。

通常，吸盘的表面会进行加工，使其具有一定的粗糙度，以增加与工件的接触面积，提高吸附力。

3. 磁力传递和吸附原理当永磁吸盘工作时，磁铁产生的磁场通过吸盘传递到工件上，形成吸附力。

磁力的传递是通过磁场线实现的，磁场线从磁铁的南极流向吸盘，然后再从吸盘流向磁铁的北极。

磁场线的形状和分布取决于磁铁和吸盘的形状、尺寸以及磁场强度等因素。

4. 吸附力的大小和调节永磁吸盘的吸附力大小取决于磁场的强度和工件的性质。

磁场强度越大，吸附力就越大。

工件的性质也会影响吸附力，如工件的材料、形状、表面状况等。

吸附力可以通过调节磁铁和工件之间的距离来实现。

距离越近，磁场强度越大，吸附力就越大。

5. 工作过程和应用领域永磁吸盘通常通过机械装置或者气动装置固定在工作台上。

在工作过程中，将待加工的金属工件放置在吸盘上，调节磁铁和工件之间的距离，使其达到适当的吸附力。

吸盘可以固定工件，使其不易挪移，便于加工操作。

永磁吸盘广泛应用于机械加工、装配、检测等领域，如铣床、磨床、车床等机床上的工件固定。

总结：永磁吸盘利用磁力原理实现对金属工件的吸附和固定。

它主要由磁铁和吸盘组成，磁铁采用高性能永磁材料制成，吸盘通常由金属材料制成。

磁力通过磁场线的传递实现，磁场强度和工件性质决定了吸附力的大小。

永磁吸盘的结构原理及特点引言永磁吸盘是一种基于磁吸效应的旋转式传感器，可用于测量旋转的角度或速度。

它广泛应用于各种工业和消费电子设备中，如汽车、工业机械、智能手机、平板电脑、数字相机等。

本文将介绍永磁吸盘的结构原理及特点。

结构原理永磁吸盘通常由一个旋转的磁盘和一个固定的磁头组成。

其中，磁盘上有若干个磁极，这些磁极在磁盘旋转时会经过磁头。

在磁头内部，有一个磁阻结构，它通常由两个磁敏电阻组成。

当磁盘的磁极经过磁头时，它们会生成一个交变磁场，这会导致磁阻结构中的电阻值发生变化。

通过测量电阻值的变化，就可以得到磁盘旋转的角度或速度。

永磁吸盘的磁盘通常由永磁材料制成，例如钕铁硼。

这种材料具有强磁性和高温稳定性，可以保证传感器的精度和可靠性。

在磁盘的设计中，磁极的数量和位置都是非常关键的因素。

通常情况下，磁盘上的磁极数目越多，传感器的分辨率就越高。

特点高精度永磁吸盘具有非常高的精度，通常可以达到数度的精度。

这种精度是由磁盘上的磁极数目和磁头的灵敏度决定的。

通过优化磁盘和磁头的设计，可以提高传感器的精度和稳定性。

高速度永磁吸盘可以实现非常快速的测量速度，能够在微秒级别内测量旋转角度或速度。

这种速度是由磁盘和磁头的特性决定的，它们可以快速响应磁场的变化，从而实现快速测量。

高可靠性永磁吸盘具有高可靠性和长寿命，这是由于它采用的永磁材料具有较强的磁性和稳定性。

这种材料在使用过程中不容易磁化，可以保持传感器的性能和精度长期稳定。

同时，永磁吸盘的设计也非常简单，没有动态部件和易损件，可以降低故障概率和维护成本。

易于集成永磁吸盘非常适合嵌入式系统和电子设备中，因为它具有体积小、功耗低和易于集成的特点。

传感器的输出可以通过I2C、SPI、UART等标准接口进行输出，便于与其他电子设备进行通信和交互。

结论永磁吸盘是一种非常重要的传感器，它具有高精度、高速度、高可靠性和易于集成等特点。

它广泛应用于各种工业和消费电子设备中，为设备的控制和测量提供了准确的数据支持。

说明书——永磁吸盘的原理及使用方法一：永磁吸盘介绍:永磁吸盘又名磁力吸盘或永磁起重器，是机械厂，模具厂，锻造厂，炼钢厂，造船厂等等使用钢材场所的必备搬运工具，可以大大提高块状，圆柱状，板材，不规则导磁性钢铁材料的搬运效率。

永磁吸盘是以高性能的稀土材料钕铁硼（N>40）为内核，通过手扳动吸盘手柄转动，从而改变吸盘内部钕铁硼的磁力系统，达到对需要搬运的工件的吸持或释放。

二：永磁吸盘的原理：永磁吸盘是利用磁通的连续性原理及磁场的叠加原理设计的，永磁吸盘的磁路设计成多个磁系，通过磁系的相对运动，实现工作磁极面上磁场强度的相加或相消，从而达到吸持和卸载的目的。

图一永磁吸盘工作原理图其工作原理如图一所示，当永磁吸盘磁极处于图（a）状态时，磁力线从磁体的N极出来，通过磁轭，经过铁磁性工件，再回到磁轭进入磁体的S极。

这样，就能把工件牢牢地吸在永磁吸盘的工作极面上。

当磁极处于图（b）状态时，磁力线不到永磁吸盘的工作极面，就在永磁吸盘内部组成磁路的闭合回路，几乎没有磁力线从永磁吸盘的工作极面上出来，所以对工件不会产生吸力，就能顺利实现卸载。

永磁吸盘的设计：1. 永磁吸盘磁系及磁轭设计永磁吸盘时，首先应精心设计磁路，良好的磁路结构可以尽量让更多的磁通量聚集在工作表面中去，满足起重重量的要求，而且可以尽量少用钕铁硼材料。

同时，设计磁路时还应仔细考虑操作者较易实现工作卸载。

解决永磁吸盘吸力很大，扳动手柄困难等技术难点。

永磁吸盘的磁路设计有2个磁系，磁系分为活动的和固定的两部分。

改变活动磁系状态，使工作极面分别处于磁场叠加或产生反向磁场，磁场被抵消的状态。

同时，在永磁回路中，为减少磁阻，增大工作极面关键部位的磁通密度，采用了一些软磁材料作为磁轭。

2. 永磁吸盘的工作点选择由于起吊的工件各式各样，因此，永磁吸盘工作极面与工件表面的气隙距离是变化的，其磁路是动态磁路。

如图2所示：图2 钕铁硼永磁体的回复曲线及工作点示意图永磁体的工作状态变化是在回复曲线（AD）上变化。

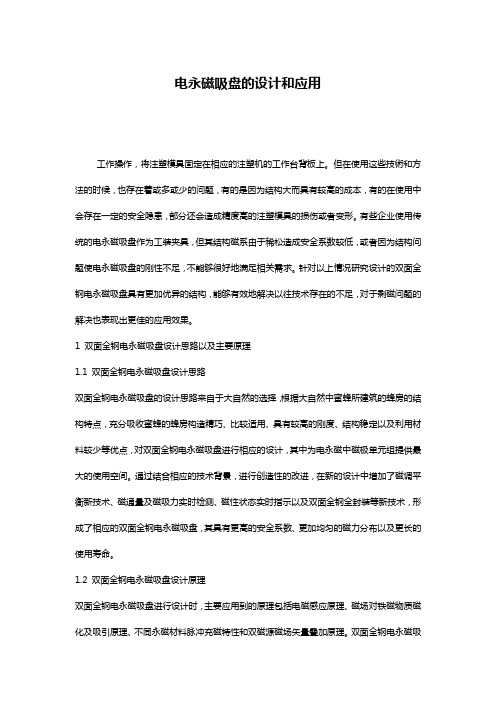

电永磁吸盘的设计和应用工作操作，将注塑模具固定在相应的注塑机的工作台背板上。

但在使用这些技術和方法的时候，也存在着或多或少的问题，有的是因为结构大而具有较高的成本，有的在使用中会存在一定的安全隐患，部分还会造成精度高的注塑模具的损伤或者变形。

有些企业使用传统的电永磁吸盘作为工装夹具，但其结构磁系由于稀松造成安全系数较低，或者因为结构问题使电永磁吸盘的刚性不足，不能够很好地满足相关需求。

针对以上情况研究设计的双面全钢电永磁吸盘具有更加优异的结构，能够有效地解决以往技术存在的不足，对于剩磁问题的解决也表现出更佳的应用效果。

1 双面全钢电永磁吸盘设计思路以及主要原理1.1 双面全钢电永磁吸盘设计思路双面全钢电永磁吸盘的设计思路来自于大自然的选择，根据大自然中蜜蜂所建筑的蜂房的结构特点，充分吸收蜜蜂的蜂房构造精巧、比较适用、具有较高的刚度、结构稳定以及利用材料较少等优点，对双面全钢电永磁吸盘进行相应的设计，其中为电永磁中磁极单元组提供最大的使用空间。

通过结合相应的技术背景，进行创造性的改进，在新的设计中增加了磁调平衡新技术、磁通量及磁吸力实时检测、磁性状态实时指示以及双面全钢全封装等新技术，形成了相应的双面全钢电永磁吸盘，其具有更高的安全系数、更加均匀的磁力分布以及更长的使用寿命。

1.2 双面全钢电永磁吸盘设计原理双面全钢电永磁吸盘进行设计时，主要应用到的原理包括电磁感应原理、磁场对铁磁物质磁化及吸引原理、不同永磁材料脉冲充磁特性和双磁源磁场矢量叠加原理。

双面全钢电永磁吸盘采用的是双磁能源设置，如图1所示。

固定的永磁磁源是由永磁体组成，可变极性永磁磁源是由励磁线圈和可逆永磁体组成。

当把短时正向脉冲电流通入励磁线圈时，可变极性永磁磁源的方向和永磁磁源的方向相同，在电永磁吸盘的磁极处，磁场在这里叠加，双面全钢电永磁模板的工作表面凸显磁性，从而对铁磁性工件产生相应的磁吸力。

相反的是，当可变极性永磁磁源的方向和固定永磁磁源的方向不同，那么磁场就会被中和为失磁磁路，双面全钢电永磁模板的工作表面就不会凸显磁性，不会对工件产生相应的磁吸力。

基于电磁吸盘的工件夹具设计与优化电磁吸盘技术在工业制造过程中已经被广泛应用。

它通过利用电磁原理产生的吸力，可实现对工件的无损临时固定和定位。

本文将介绍基于电磁吸盘的工件夹具的设计与优化。

一、设计原理基于电磁吸盘的工件夹具主要由电磁吸盘、控制系统和机械结构组成。

电磁吸盘通过通电产生磁场，吸附工件表面，实现固定和定位的效果。

控制系统是电磁吸盘的关键部分，它可以控制电磁吸盘的通电和断电。

当需要固定工件时，系统会通电，产生强大的吸力将工件吸附在吸盘表面。

当需要移除工件时，系统会断电，解除吸力，使工件可以轻松取下。

机械结构是为了更好地应用电磁吸盘而设计的。

它通常由支架、导轨和可调节夹紧装置组成，通过机械结构可以实现对吸盘的调整和工件的定位。

二、设计要求基于电磁吸盘的工件夹具在设计过程中需要考虑以下几个方面的要求：1. 夹持力：夹具在吸附工件时需要产生足够的吸力，以确保工件在加工过程中不会脱离。

夹持力的大小与工件的重量、表面状况以及吸盘的结构有关。

2. 安全性：夹具应能够保证工件的稳定性和安全性，防止工件在加工过程中发生滑移或坠落。

3. 可靠性：夹具的结构应具备一定的强度和刚度，能够承受加工过程中的振动和冲击，保证其工作稳定和可靠。

4. 灵活性：夹具的结构应具备一定的调节性能，能够根据不同工件的尺寸和形状进行调整和定位。

5. 节约成本：夹具的设计和制造应尽可能简化，以降低成本并提高生产效率。

三、优化方案为了满足基于电磁吸盘的工件夹具的设计要求，可以从以下几个方面优化设计：1. 优化吸盘结构：吸盘的结构决定了其夹持力和适用范围。

可以通过改变吸盘的直径、高度和材质等参数来优化其结构，以适应不同工件的需求。

2. 强化控制系统：控制系统是保证工件固定和取下的关键。

可以增加电磁吸盘的通电和断电控制功能，加强对工件夹持力的可调节性。

3. 加强支架和导轨设计：支架和导轨的设计应保证其足够的刚度和稳定性，以便承受工件加工过程中的力和振动。

电磁吸盘动态设计、优化设计方法和未来设计方向一、动态设计电磁吸盘设计方法是一种静态或稳态分析设计方法，为满足电磁吸盘具有良好的静、动态特性和低振动、低噪音的要求，必须对机械系统进行动态设计。

电磁吸盘的动态分析设计是基于控制论的一种现代设计方法，是根据一定的动裁工况，对设计对象提出的功能要求及设计规则，按照结构动力学的分析方法和实验方法，对机械进行分析和设计。

电磁吸盘动态设计的主要研究内容包括三大方面。

第一方面为响应预估，即已知激励(输入)及系统特性，研究其响应(输出)。

用于确定机械结构的动强度、动刚度、振动及噪音等。

第二方面为系统辨识，即已知激励(输入)和响应，研究系统特性。

用于获取电磁吸盘结构中的共振频率及有害振型。

第三方面为载荷(输入)识别，即已知系统特件和响应、研究输入。

用以实现工作环境模拟，以便进行疲劳寿命实验及强化实验等。

二、优化设计方法永磁吸盘的优化设计法是根据最优化原理和方法综合各方面的因素，以人机配合的方式或自动搜索方式，借助计算机进行半自动或自动设计，寻求在现有工程条件下的最优设计方案的一和现代设计方法。

永磁吸盘的优化设计包括两个方面的内容：一是将工程实际问题抽象成为最优化的数学模型，二是应用最优化数值方法通过迭代来通近这个数学模型的解。

永磁吸盘优化设计过程大致为：建立目标函数和确定设计变量，给出约束条件，采用合适的最优化方法，通过计算机求解数学模型。

由于当今的永磁吸盘的设计问题，已从单纯的对产品进行功能、强度和结构等设计的范畴，扩展到设计产品的全寿命周期，也就是要设计产品的规划、设计、制造、经销、运行、使用、维修保养、直到回收再处理的全过程，广义的永磁吸盘的优化设计自然包含以上全过程的设计理论、技术和方法的方方面面的内容。

三、今后的研究方向电磁吸盘的可靠性设计成为今后的研究方向之一。

传统的安全系数设计方法认为零件一旦满足强度设计准则时，就认为是安全的，但在电磁吸盘日益向高温、高速、重载方向发展，结构日益复杂，使用条件越加苛刻的情况下，它已很难说明所设计的零件究竞在多大的程度上是安全的。

永磁吸盘解决方案引言永磁吸盘是一种利用永磁体吸附特性的装置，广泛应用于机械工程和汽车制造等领域。

它通过永磁体和吸盘之间的磁力作用，实现吸附和固定物体的目的。

本文将介绍永磁吸盘的工作原理、应用领域和解决方案，以帮助读者更好地了解和使用永磁吸盘。

工作原理永磁吸盘的工作原理基于磁力吸附效应。

它由永磁体和吸盘两部分组成。

永磁体通常采用稀土磁体，如钕铁硼磁钢，具有高磁能积和较强的磁场强度。

吸盘则由可吸附材料制成，如钢、铁等。

当永磁体靠近吸盘时，磁力线会通过吸盘，使得吸盘表面形成一个强磁场。

这个磁场可以吸附和固定与吸盘接触的物体。

通过改变永磁体与吸盘之间的距离，可以控制吸附力的大小。

当需要释放被吸附的物体时，只需要将永磁体与吸盘分开即可。

应用领域永磁吸盘在许多领域都有广泛的应用，以下列举了其中的几个应用领域：1. 机械工程在机械工程中，永磁吸盘主要用于固定和吸附金属零件。

它可以在加工、组装和运输过程中，提供稳定的吸附力，确保零件的固定和对位。

由于永磁吸盘可以通过控制距离来调节吸附力，因此非常适用于各种尺寸和形状的零件。

2. 汽车制造在汽车制造过程中，永磁吸盘被广泛用于固定和吸附汽车零部件，如车身和内饰。

它可以提供稳定的吸附力，使得零部件在加工和组装过程中不会移位或倾斜。

此外，永磁吸盘的使用也可以提高工作效率，减少装配过程中的操作步骤。

3. 电子制造在电子制造领域，永磁吸盘可用于固定和吸附半导体器件和电子元件。

由于永磁吸盘具有较强的吸附力和稳定性，可以确保半导体器件在制造过程中的精确定位和对位。

此外，永磁吸盘也可以减少对器件的机械应力，提高制造质量和可靠性。

解决方案在选择和使用永磁吸盘时，以下几点是需要考虑的解决方案：1. 材料选择永磁吸盘的材料选择非常重要，直接影响到吸附力和使用寿命。

一般情况下，选择具有高磁导率和低磁滞损耗的材料制作吸盘，以提高吸附力和减少磁化损耗。

同时，需要保证吸盘的硬度和耐磨性，以应对长时间使用中的磨损和刮擦。

永磁吸盘设计与优化吕泽田;苏成志;王德民【摘要】Permanent magnetic chuck of wind power generation tower is taken as the research object in this paper. Aim-ing at the problems of long experiment period and hard calculation in the traditional magnetic circuit optimization pro-cess,a method with which better structure parameters can be selected in the given design space is offered. Firstly,the method of orthogonal experiments is adopted to ensure the compound modes of different simulated parameters to mini-mize the experiment numbers of the optimized parameters. Secondly, finite element simulation is fulfilled with ANSYS software. The adsorption force with selected parameters is determined and the influence of different magnetic circuit and dimension parameter on the permanent magnetic chuck is analyzed. Finally, the permanent magnetic chuck which has the largest adsorption force and meets the usage conditions in the given design space is gained according to the effect of different parameters on the permanent magnetic chuck. All the tests show that comprehensive application of the finite element computing method and the orthogonal experiments to select the design parameters can reduce the experiment times effectively,avoid calculation of complex formulas and get the best structure of permanent magnetic chuck quickly.%以风力发电塔筒攀爬车永磁吸盘为研究对象，针对传统磁路优化过程中实验周期长，计算难度大的问题，提出了一种能够在给定设计空间内快速选择出较优结构参数的方法。
