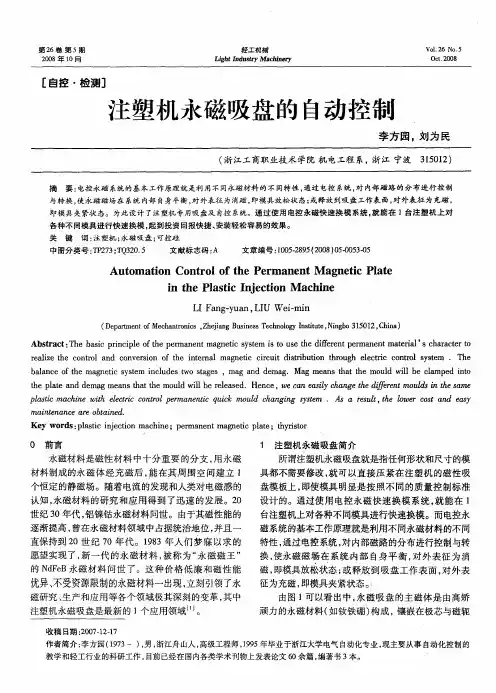

电控永磁吸盘的自动控制

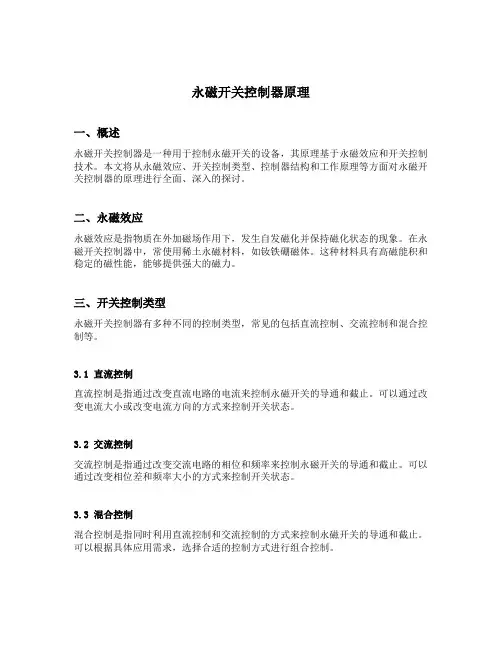

永磁开关控制器原理一、概述永磁开关控制器是一种用于控制永磁开关的设备，其原理基于永磁效应和开关控制技术。

本文将从永磁效应、开关控制类型、控制器结构和工作原理等方面对永磁开关控制器的原理进行全面、深入的探讨。

二、永磁效应永磁效应是指物质在外加磁场作用下，发生自发磁化并保持磁化状态的现象。

在永磁开关控制器中，常使用稀土永磁材料，如钕铁硼磁体。

这种材料具有高磁能积和稳定的磁性能，能够提供强大的磁力。

三、开关控制类型永磁开关控制器有多种不同的控制类型，常见的包括直流控制、交流控制和混合控制等。

3.1 直流控制直流控制是指通过改变直流电路的电流来控制永磁开关的导通和截止。

可以通过改变电流大小或改变电流方向的方式来控制开关状态。

3.2 交流控制交流控制是指通过改变交流电路的相位和频率来控制永磁开关的导通和截止。

可以通过改变相位差和频率大小的方式来控制开关状态。

3.3 混合控制混合控制是指同时利用直流控制和交流控制的方式来控制永磁开关的导通和截止。

可以根据具体应用需求，选择合适的控制方式进行组合控制。

四、控制器结构永磁开关控制器通常由控制电路、功率电路和保护电路等组成。

4.1 控制电路控制电路主要负责接收控制信号，并根据信号的特点进行解析和处理。

常见的控制信号可以是电压信号、电流信号或其他传感器信号等。

4.2 功率电路功率电路用于控制永磁开关的导通和截止，实现对电路的开关功能。

通过控制功率电路的各个元件的状态，可以控制永磁开关的开关状态。

4.3 保护电路保护电路用于监测和保护永磁开关控制器的安全运行。

常见的保护功能包括过压保护、过流保护、过热保护等。

保护电路可以有效避免控制器受到损坏或故障。

五、工作原理永磁开关控制器的工作原理如下：1.接收控制信号：控制电路接收来自上位机、传感器或其他控制设备发送的控制信号。

2.信号解析与处理：控制电路对接收到的控制信号进行解析和处理，确定控制器的工作模式和参数。

3.控制器指令输出：控制电路根据信号处理结果，输出适当的指令信号给功率电路。

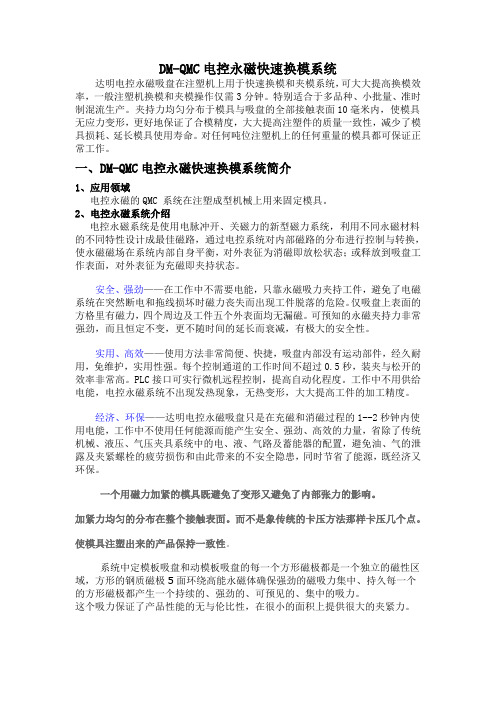

DM-QMC电控永磁快速换模系统达明电控永磁吸盘在注塑机上用于快速换模和夹模系统，可大大提高换模效率，一般注塑机换模和夹模操作仅需3分钟。

特别适合于多品种、小批量、准时制混流生产。

夹持力均匀分布于模具与吸盘的全部接触表面10毫米内，使模具无应力变形，更好地保证了合模精度，大大提高注塑件的质量一致性，减少了模具损耗、延长模具使用寿命。

对任何吨位注塑机上的任何重量的模具都可保证正常工作。

一、DM-QMC电控永磁快速换模系统简介1、应用领域电控永磁的QMC 系统在注塑成型机械上用来固定模具。

2、电控永磁系统介绍电控永磁系统是使用电脉冲开、关磁力的新型磁力系统，利用不同永磁材料的不同特性设计成最佳磁路，通过电控系统对内部磁路的分布进行控制与转换，使永磁磁场在系统内部自身平衡，对外表征为消磁即放松状态；或释放到吸盘工作表面，对外表征为充磁即夹持状态。

安全、强劲——在工作中不需要电能，只靠永磁吸力夹持工件，避免了电磁系统在突然断电和拖线损坏时磁力丧失而出现工件脱落的危险。

仅吸盘上表面的方格里有磁力，四个周边及工件五个外表面均无漏磁。

可预知的永磁夹持力非常强劲，而且恒定不变，更不随时间的延长而衰减，有极大的安全性。

实用、高效——使用方法非常简便、快捷，吸盘内部没有运动部件，经久耐用，免维护，实用性强。

每个控制通道的工作时间不超过0.5秒，装夹与松开的效率非常高。

PLC接口可实行微机远程控制，提高自动化程度。

工作中不用供给电能，电控永磁系统不出现发热现象，无热变形，大大提高工件的加工精度。

经济、环保——达明电控永磁吸盘只是在充磁和消磁过程的1--2秒钟内使用电能，工作中不使用任何能源而能产生安全、强劲、高效的力量，省除了传统机械、液压、气压夹具系统中的电、液、气路及蓄能器的配置，避免油、气的泄露及夹紧螺栓的疲劳损伤和由此带来的不安全隐患，同时节省了能源，既经济又环保。

一个用磁力加紧的模具既避免了变形又避免了内部张力的影响。

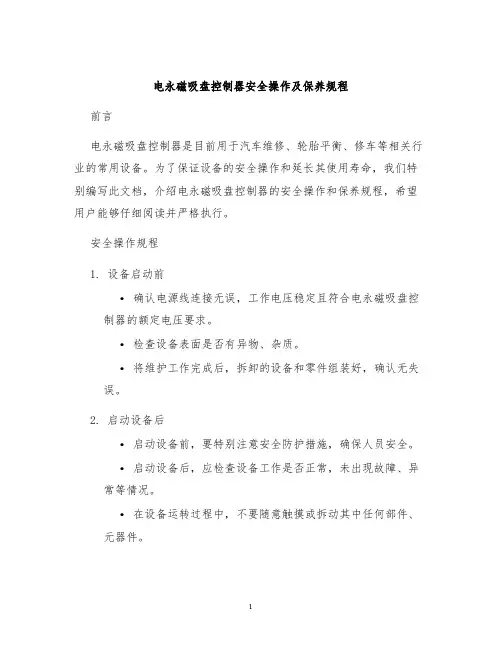

电永磁吸盘控制器安全操作及保养规程前言电永磁吸盘控制器是目前用于汽车维修、轮胎平衡、修车等相关行业的常用设备。

为了保证设备的安全操作和延长其使用寿命，我们特别编写此文档，介绍电永磁吸盘控制器的安全操作和保养规程，希望用户能够仔细阅读并严格执行。

安全操作规程1. 设备启动前•确认电源线连接无误，工作电压稳定且符合电永磁吸盘控制器的额定电压要求。

•检查设备表面是否有异物、杂质。

•将维护工作完成后，拆卸的设备和零件组装好，确认无失误。

2. 启动设备后•启动设备前，要特别注意安全防护措施，确保人员安全。

•启动设备后，应检查设备工作是否正常，未出现故障、异常等情况。

•在设备运转过程中，不要随意触摸或拆动其中任何部件、元器件。

3. 使用操作时•操作人员应将手、头发等物品保持充分距离，防止卷入设备内部。

•操作人员要时刻监测设备运转情况，及时发现异常情况，及时停止设备运行并联系相关人员进行检修。

•操作人员应严格遵守设备操作规程，不得私自增加、改变操作步骤。

4. 关闭设备•关闭设备前，应确保任何操作都已成功完成并停止，再关闭设备。

•清理设备面上的任何杂物、灰尘、电线等，确保设备表面干净。

设备保养规程1. 日常保养•设备启动前或停机后，清理吸盘表面杂物及灰尘。

•定期检查并清理设备的电永磁吸盘及设备附件零件。

•设备运行后，应将设备切断电源，并在离开前将设备表面清洁干净。

2. 周期性检查•发现设备存在故障、异常或持续性状况，应立即联系售后人员进行维护，以防由此造成更大的安全隐患。

•定期检查并更换设备内部易损零件。

3. 不得强制拆卸及私自修理•对设备的任何拆卸和维修必须由专业技术人员进行处理，不得私自修理或更换零配件。

•对设备用到的任何说明书、图纸等资料必须保留完整。

总结经过以上的讲解，相信读者对电永磁吸盘控制器的安全操作和保养规程已经有了更加深入的认识。

本文档所提供的措施和方法，旨在保护使用人员的生命财产安全，确保设备能够长期稳定运行，以便更好地为各个行业提供良好的服务与管理。

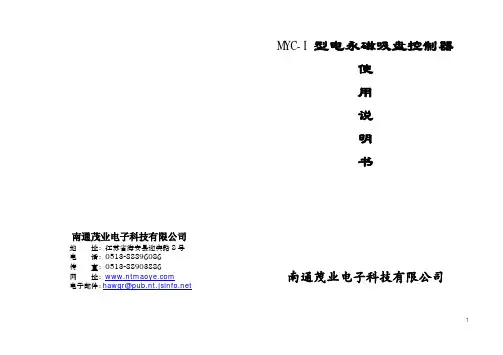

南通茂业电子科技有限公司地址：江苏省海安县迎宾路8号电话：*************传真：*************网址：电子邮件：************ MYC-I型电永磁吸盘控制器使用说明书南通茂业电子科技有限公司1MYC系列电永磁吸盘智能控制器是根据电永磁吸盘的工作性质而设计的专用产品。

本产品以微处理器为核心，通过调整电永磁吸盘的充(退)磁脉冲电流强度、以及充(退)磁电流的脉冲数来达到最佳的充(退)磁效果。

一、产品特点完善的安全保护功能：可通过解锁输入触点信号和充磁状态输出触点实现主轴联动，设有可调的充(退)磁电流过流(或短路)保护与欠流(或断路)报警功能；工作可靠，操作简单：所有设置参数与运行状态均可通过主机面板实行监控，并具有电源频率自动跟踪功能；配置灵活，使用方便：MYC-Ⅰ系列有1～4个通道，可控制1～4个电永磁吸盘(或1～4个电永磁吸盘组单元)，每个通道可根据要求设置为开启或关闭，通过退磁或消磁操作，能有效除工件表面剩磁；设有多种可选的控制接口：满足各种联机控制要求，具有可选的远程(遥)控制或PLC接口，通过可选数据通信功能可实现多达64台控制器的同步工作，完成多达512块电永磁吸盘的矩阵控制或联动控制，以满足大型、特大型机械加工设备或机械生产流水线对吸盘的控制要求。

二、技术参数1.输入电源电压： AC250V-420V（对于AC380V /50Hz电源）或AC150V-250V（对于AC220V /50Hz电源）2.输入电源频率: 45Hz-65Hz3.输出充、退磁脉冲电流：≤80A（或≤50A）4.无源开关量输入：解除锁定(解锁)控制信号、充磁控制信号、退磁控制信号5.无源开关量输出：异常状态报警、充磁状态信号、退磁状态信号（无源开关量输出触点容量：2A/125V AC或2A/30V DC使用容量超过此值时，应使用中间继电器扩展）。

6.多路充退磁切换间隔时间：≤0.25秒7.充退磁时间：0.1-0.99s三、安装、配线、使用1.使用环境(1) 不要安装在多导电尘埃、金属粉末、腐蚀性、爆炸性气体的场所,振动小于0.5G；(2) 使用温度：-10～45℃；(3) 湿度：20%～90%RH，无水珠凝结；22.外形及安装尺寸示意图遥控器尺寸：长×宽×高=150×64电缆固定头长：20mmMYC-I长×宽×高=230×3.电气配线(1) 在电源与控制器的端子之间安装一个整定电流为63A的空气断路器，用于电源与控制器之间的隔离。

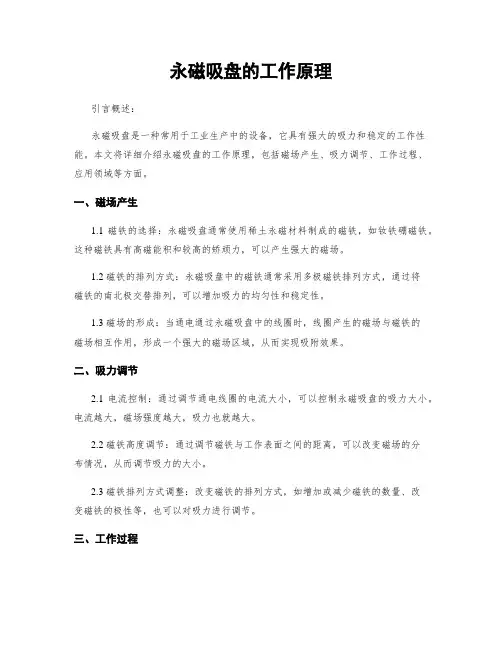

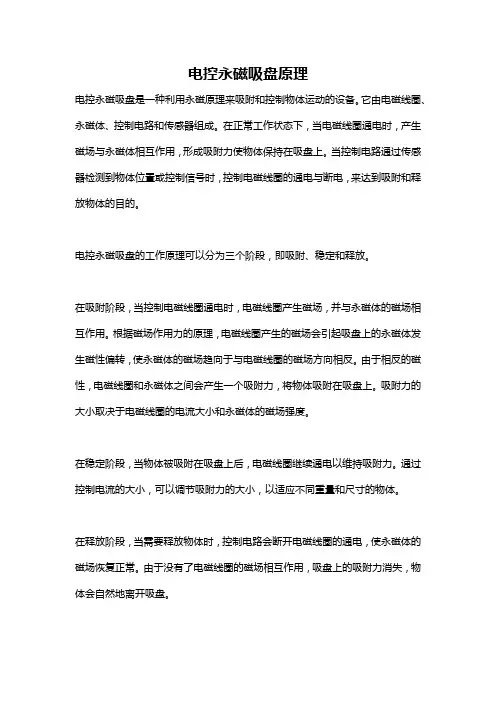

永磁吸盘的工作原理引言概述：永磁吸盘是一种常用于工业生产中的设备，它具有强大的吸力和稳定的工作性能。

本文将详细介绍永磁吸盘的工作原理，包括磁场产生、吸力调节、工作过程、应用领域等方面。

一、磁场产生1.1 磁铁的选择：永磁吸盘通常使用稀土永磁材料制成的磁铁，如钕铁硼磁铁。

这种磁铁具有高磁能积和较高的矫顽力，可以产生强大的磁场。

1.2 磁铁的排列方式：永磁吸盘中的磁铁通常采用多极磁铁排列方式，通过将磁铁的南北极交替排列，可以增加吸力的均匀性和稳定性。

1.3 磁场的形成：当通电通过永磁吸盘中的线圈时，线圈产生的磁场与磁铁的磁场相互作用，形成一个强大的磁场区域，从而实现吸附效果。

二、吸力调节2.1 电流控制：通过调节通电线圈的电流大小，可以控制永磁吸盘的吸力大小。

电流越大，磁场强度越大，吸力也就越大。

2.2 磁铁高度调节：通过调节磁铁与工作表面之间的距离，可以改变磁场的分布情况，从而调节吸力的大小。

2.3 磁铁排列方式调整：改变磁铁的排列方式，如增加或减少磁铁的数量、改变磁铁的极性等，也可以对吸力进行调节。

三、工作过程3.1 吸附物体：当永磁吸盘通电后，磁场产生吸力，可以吸附各种金属或磁性物体，如铁片、钢球等。

3.2 稳定保持：永磁吸盘的磁力稳定，可以长时间保持吸附物体的位置，不易脱落。

3.3 释放吸力：当需要释放吸力时，只需切断通电线圈的电流，磁场消失，吸附物体即可脱离吸盘。

四、应用领域4.1 机械加工：永磁吸盘广泛应用于机械加工领域，用于固定工件、夹持零件等，提高加工效率和精度。

4.2 检测测量：在检测和测量过程中，永磁吸盘可作为固定或支撑装置，确保被测物体的稳定性和准确性。

4.3 自动化生产：永磁吸盘可与机器人等自动化设备配合使用，实现自动化生产线上的物体夹持、搬运等操作。

五、总结永磁吸盘通过产生强大的磁场，实现对金属或磁性物体的吸附。

通过调节电流、磁铁高度和磁铁排列方式等参数，可以灵活调节吸力大小。

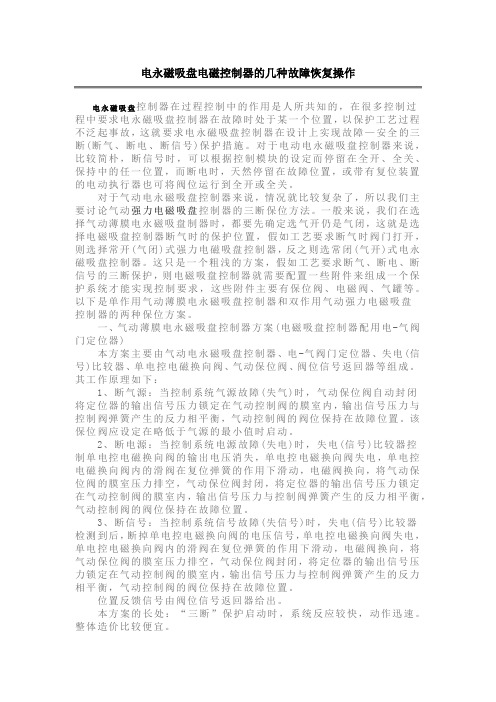

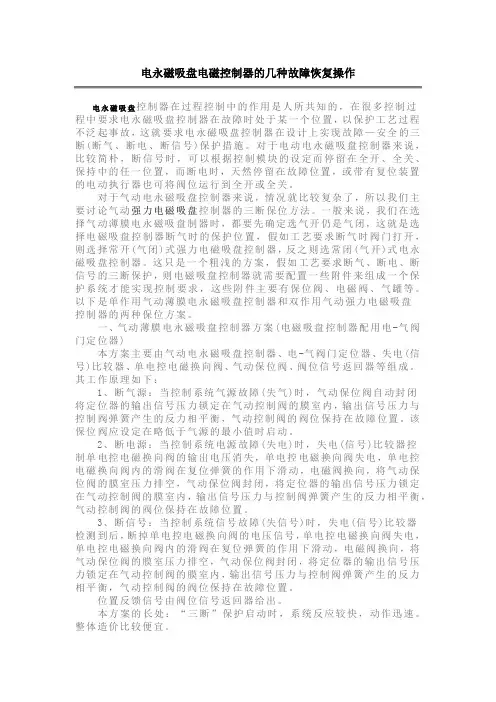

电永磁吸盘电磁控制器的几种故障恢复操作电永磁吸盘控制器在过程控制中的作用是人所共知的，在很多控制过程中要求电永磁吸盘控制器在故障时处于某一个位置，以保护工艺过程不泛起事故，这就要求电永磁吸盘控制器在设计上实现故障—安全的三断(断气、断电、断信号)保护措施。

对于电动电永磁吸盘控制器来说，比较简朴，断信号时，可以根据控制模块的设定而停留在全开、全关、保持中的任一位置，而断电时，天然停留在故障位置，或带有复位装置的电动执行器也可将阀位运行到全开或全关。

对于气动电永磁吸盘控制器来说，情况就比较复杂了，所以我们主要讨论气动强力电磁吸盘控制器的三断保位方法。

一般来说，我们在选择气动薄膜电永磁吸盘制器时，都要先确定选气开仍是气闭，这就是选择电磁吸盘控制器断气时的保护位置，假如工艺要求断气时阀门打开，则选择常开(气闭)式强力电磁吸盘控制器，反之则选常闭(气开)式电永磁吸盘控制器。

这只是一个粗浅的方案，假如工艺要求断气、断电、断信号的三断保护，则电磁吸盘控制器就需要配置一些附件来组成一个保护系统才能实现控制要求，这些附件主要有保位阀、电磁阀、气罐等。

以下是单作用气动薄膜电永磁吸盘控制器和双作用气动强力电磁吸盘控制器的两种保位方案。

一、气动薄膜电永磁吸盘控制器方案(电磁吸盘控制器配用电-气阀门定位器)本方案主要由气动电永磁吸盘控制器、电-气阀门定位器、失电(信号)比较器、单电控电磁换向阀、气动保位阀、阀位信号返回器等组成。

其工作原理如下：1、断气源：当控制系统气源故障(失气)时，气动保位阀自动封闭将定位器的输出信号压力锁定在气动控制阀的膜室内，输出信号压力与控制阀弹簧产生的反力相平衡，气动控制阀的阀位保持在故障位置。

该保位阀应设定在略低于气源的最小值时启动。

2、断电源：当控制系统电源故障(失电)时，失电(信号)比较器控制单电控电磁换向阀的输出电压消失，单电控电磁换向阀失电，单电控电磁换向阀内的滑阀在复位弹簧的作用下滑动，电磁阀换向，将气动保位阀的膜室压力排空，气动保位阀封闭，将定位器的输出信号压力锁定在气动控制阀的膜室内，输出信号压力与控制阀弹簧产生的反力相平衡，气动控制阀的阀位保持在故障位置。

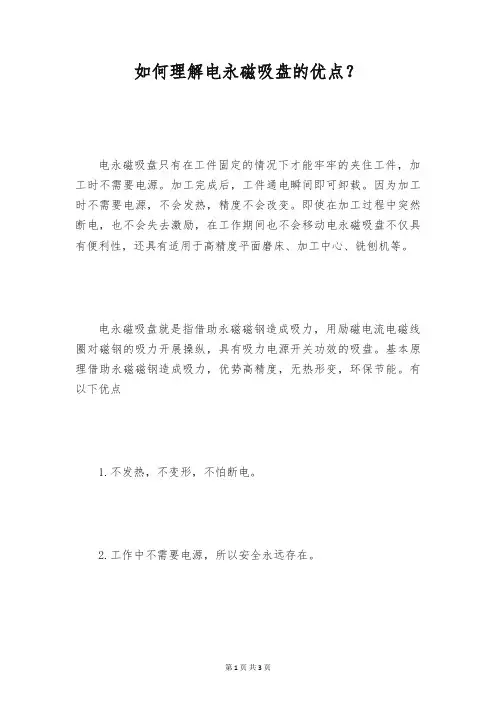

如何理解电永磁吸盘的优点？电永磁吸盘只有在工件固定的情况下才能牢牢的夹住工件，加工时不需要电源。

加工完成后，工件通电瞬间即可卸载。

因为加工时不需要电源，不会发热，精度不会改变。

即使在加工过程中突然断电，也不会失去激励，在工作期间也不会移动电永磁吸盘不仅具有便利性，还具有适用于高精度平面磨床、加工中心、铣刨机等。

电永磁吸盘就是指借助永磁磁钢造成吸力，用励磁电流电磁线圈对磁钢的吸力开展操纵，具有吸力电源开关功效的吸盘。

基本原理借助永磁磁钢造成吸力，优势高精度，无热形变，环保节能。

有以下优点1.不发热，不变形，不怕断电。

2.工作中不需要电源，所以安全永远存在。

3.由整体钢板制成，所以圆盘本身是固定的，在加工和长期使用过程中不会发生变化。

4.通过“延长磁极”，将工件放置在合适的位置，非常方便5面加工或钻孔。

5.磁力强，抗震性能好，精度高。

6.夹紧松动时自动退磁，中低碳钢材料剩磁达到零，无需退磁装置。

7.操作简单、快捷、简便。

一键即可在0.6-3秒内独立夹紧或松开工件，一次夹紧即可实现5面加工。

8.安全和节能，电永磁吸盘仅在夹紧或释放工件的0.6-3秒内使用电能。

在夹持状态下，利用永磁力吸附工件，处于不带电状态，避免了突然断电或连接电缆损坏时工件移动脱落的危险。

与普通电磁吸盘相比，电永磁吸盘节能95%以上，运营成本几乎为零。

9.操作简单快捷，只需一个简单的按钮，工件就可以在0.6-3秒内独立夹紧或松开。

一次装夹可以实现五面加工。

松开夹紧后，可以自动退磁。

中低碳钢材料剩磁达到零，不需要退磁装置。

10.抗震性能好，精度高，工件与电永磁吸盘或磁块的所有接触点都是支撑点和夹紧点，夹紧更稳定，刚性更好，抗震性能更好，适合高速切削，刀具寿命可延长30%以上;在自流平导磁块的作用下，工件不会产生内应力和挤压变形，加工完成后工件也不会回弹变形，因此多面加工不需要反复装夹，精度更高。

11.免维护，环保，电永磁吸盘耐腐蚀，耐机械冲击。

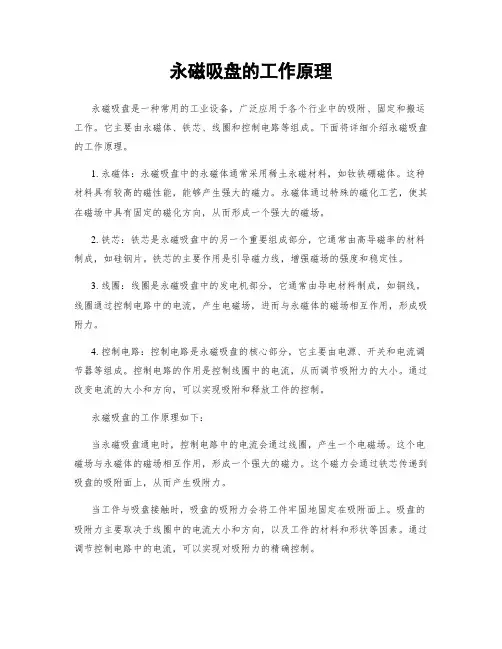

永磁吸盘的工作原理永磁吸盘是一种常用的工业设备，广泛应用于各个行业中的吸附、固定和搬运工作。

它主要由永磁体、铁芯、线圈和控制电路等组成。

下面将详细介绍永磁吸盘的工作原理。

1. 永磁体：永磁吸盘中的永磁体通常采用稀土永磁材料，如钕铁硼磁体。

这种材料具有较高的磁性能，能够产生强大的磁力。

永磁体通过特殊的磁化工艺，使其在磁场中具有固定的磁化方向，从而形成一个强大的磁场。

2. 铁芯：铁芯是永磁吸盘中的另一个重要组成部分，它通常由高导磁率的材料制成，如硅钢片。

铁芯的主要作用是引导磁力线，增强磁场的强度和稳定性。

3. 线圈：线圈是永磁吸盘中的发电机部分，它通常由导电材料制成，如铜线。

线圈通过控制电路中的电流，产生电磁场，进而与永磁体的磁场相互作用，形成吸附力。

4. 控制电路：控制电路是永磁吸盘的核心部分，它主要由电源、开关和电流调节器等组成。

控制电路的作用是控制线圈中的电流，从而调节吸附力的大小。

通过改变电流的大小和方向，可以实现吸附和释放工件的控制。

永磁吸盘的工作原理如下：当永磁吸盘通电时，控制电路中的电流会通过线圈，产生一个电磁场。

这个电磁场与永磁体的磁场相互作用，形成一个强大的磁力。

这个磁力会通过铁芯传递到吸盘的吸附面上，从而产生吸附力。

当工件与吸盘接触时，吸盘的吸附力会将工件牢固地固定在吸附面上。

吸盘的吸附力主要取决于线圈中的电流大小和方向，以及工件的材料和形状等因素。

通过调节控制电路中的电流，可以实现对吸附力的精确控制。

当需要释放工件时，只需切断控制电路中的电流，使线圈中不再产生电磁场。

这样，吸盘的吸附力会消失，工件就可以轻松地从吸盘上脱离。

总结起来，永磁吸盘的工作原理是通过线圈产生电磁场与永磁体的磁场相互作用，形成强大的磁力，从而实现对工件的吸附和固定。

通过控制电路中电流的大小和方向，可以精确地调节吸附力的大小。

这种工作原理使得永磁吸盘成为一种高效、可靠的工业设备，广泛应用于各个领域中的吸附、固定和搬运工作。
