磨床磁盘

磨床操作说明磨床是一种专门用于金属加工的机床，广泛应用于各个行业，如汽车制造、航空航天、机械制造等。

本文将对磨床的操作进行详细说明，帮助使用者正确、安全地操作磨床，提高工作效率和产品质量。

一、操作前的准备1. 磨床的周围应清洁整齐，避免杂物阻碍操作。

2. 确保磨床的电源已接好地，插头处无松动。

3. 检查磨床的各个部件是否正常运转，如磨盘、磁盘、进给系统等。

4. 检查刀具的磨损情况，如有需要，及时更换或修磨刀具。

二、正确操作步骤1. 调整磨盘和夹具- 根据加工需求，选择合适的磨盘和夹具。

- 将工件夹紧在磨盘上，确保夹持牢固稳定。

- 调整磨盘的高度和倾斜角度，以达到预定的加工要求。

2. 调整磨削参数- 根据被磨工件的材质、尺寸和要求，确定磨削参数，如转速、进给量、进给速度等。

- 选择合适的冷却液，并将其添加到磨削区域，以减少摩擦和热量产生。

3. 启动磨床- 打开磨床的电源开关，待磨床启动完成后，检查各项指示灯的正常工作情况。

- 启动液压系统和冷却系统，确保其正常运行。

4. 调整加工位置- 在操作面板上设定加工起点和终点，确保加工区域的覆盖范围。

- 使用手动控制装置，将磨盘移到预定位置，确保与工件保持适当的距离。

5. 开始加工操作- 启动自动进给系统，磨盘开始进行磨削。

- 观察加工过程中的磨损情况，及时调整磨削参数，以获得理想的加工效果。

- 注意观察工件的加工质量，如有异常情况，应及时停机检查和调整。

6. 结束加工操作- 当加工达到预定要求后，停止自动进给系统，使磨盘停止旋转。

- 将工件取下，并结束操作。

三、安全注意事项1. 操作人员应穿戴好防护设备，如安全帽、护目镜、防护手套等，确保人身安全。

2. 磨床操作时应保持专注，严禁喧哗和玩笑等行为，以免影响操作的集中度。

3. 注意保持磨床和操作区域的清洁，避免因杂物滑倒或掉入机床引起事故。

4. 在操作过程中，不得随意触摸磨盘或其他旋转部件，以免造成伤害。

5. 禁止将手指、手臂或其他身体部位放入磨削区域，确保人身安全。

1.开机：
检查砂轮是否栓紧
盖上砂轮盖
启动总开关，开启自动油压开关并启动砂轮开关根据加工要求，对砂轮做适当修整（粗修，精修）将工作对象吸附于磁盘上
视工件大小设立适当之左右前后距离
启动加工液马达，并视情况调整加工液量大小
按图面施工
2.关机：
将工件由磁盘上取下
关闭加工液
将工件至磁盘上取下（取下时,请先做脱磁动作）
将床台移至适当位置关掉自动油压马达
关砂轮开关关掉总开关
注意事项：
1.换新砂轮时必须校正平衡，并检杳砂轮是否有裂痕。

2.换装新砂轮时，请先空转2~3分钟，确认砂轮不会破裂。

3.关机时，请先关掉加工液，让砂轮空转2~3分钟，待砂轮内含水份甩出时，再关掉砂轮。

4.遇紧急情况时，请马上关掉红色紧急开关。

5.严禁用空气枪保养机台。

6.下班前,必须清扫机台，保持机台清洁。

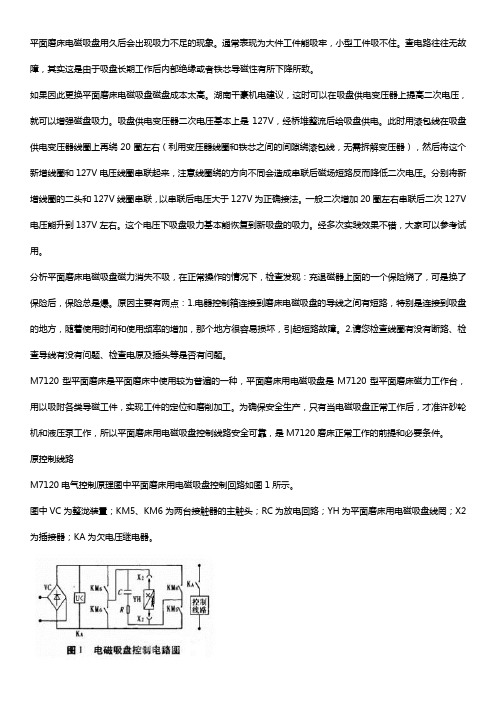

平面磨床电磁吸盘用久后会出现吸力不足的现象。

通常表现为大件工件能吸牢，小型工件吸不住。

查电路往往无故障，其实这是由于吸盘长期工作后内部绝缘或者铁芯导磁性有所下降所致。

如果因此更换平面磨床电磁吸盘磁盘成本太高。

湖南千豪机电建议，这时可以在吸盘供电变压器上提高二次电压，就可以增强磁盘吸力。

吸盘供电变压器二次电压基本上是127V，经桥堆整流后给吸盘供电。

此时用漆包线在吸盘供电变压器线圈上再绕20圈左右（利用变压器线圈和铁芯之间的间隙绕漆包线，无需拆解变压器），然后将这个新增线圈和127V电压线圈串联起来，注意线圈绕的方向不同会造成串联后磁场短路反而降低二次电压。

分别将新增线圈的二头和127V线圈串联，以串联后电压大于127V为正确接法。

一般二次增加20圈左右串联后二次127V 电压能升到137V左右。

这个电压下吸盘吸力基本能恢复到新吸盘的吸力。

经多次实践效果不错，大家可以参考试用。

分析平面磨床电磁吸盘磁力消失不吸，在正常操作的情况下，检查发现：充退磁器上面的一个保险烧了，可是换了保险后，保险总是爆。

原因主要有两点：1.电器控制箱连接到磨床电磁吸盘的导线之间有短路，特别是连接到吸盘的地方，随着使用时间和使用频率的增加，那个地方很容易损坏，引起短路故障。

2.请您检查线圈有没有断路、检查导线有没有问题、检查电原及插头等是否有问题。

M7120型平面磨床是平面磨床中使用较为普遍的一种，平面磨床用电磁吸盘是M7120型平面磨床磁力工作台，用以吸附各类导磁工件，实现工件的定位和磨削加工。

为确保安全生产，只有当电磁吸盘正常工作后，才准许砂轮机和液压泵工作，所以平面磨床用电磁吸盘控制线路安全可靠，是M7120磨床正常工作的前提和必要条件。

原控制线路M7120电气控制原理图中平面磨床用电磁吸盘控制回路如图1所示。

图中VC为整泷装置；KM5、KM6为两台接触器的主触头；RC为放电回路；YH为平面磨床用电磁吸盘线罔；X2为插接器；KA为欠电压继电器。

平面磨床能加工哪些结构—平面磨床的重要作用是哪些？在机床加工中，平面磨床，接下来中意磨床为您解说平面磨床能加工哪些结构：平面磨床的重要作用是哪些？的问题。

1、平面磨床的重要功能有哪些？1、机体机体是支撑整机及机械零件运动的平台，是机床的紧要构成部分。

除了没有安装在机身上的供水系统外，平面磨床的其他全部部件都安装在机身上。

机身的大小和重量会直接影响整机的稳定性，这对于平面磨床来说特别紧要。

2、圆盘平面磨床的加工特点。

它是平面磨床的重要部件，由于磨床重要是用钢材加工的，这样工件就可以利用磁盘的磁铁吸引力紧紧地固定在圆盘上，而无需任何其他多而杂的装夹，可大大提高工件的“装夹”速度。

所以它是必需配置的磨床的重要部分。

有两种类型的磁盘。

一种是永磁磁盘。

只要更改N极和S极的位置，就可以实现吸放功能。

它被广泛使用。

缺点是吸力不够大。

另一种是电磁盘，它是将电能转化为磁能的工具，通过通电和断电来实现拧紧和松开的功能。

它的吸力很强，常用于大型平面磨床。

缺点是蓦地停电时，砂轮会因惯性而爆炸，飞溅工件，甚至伤及操。

3、滑座滑座是让工件水平往复运动的平台。

也是磨削工件的动力。

能否顺当移动将直接影响加工表面的质量、平面度、直线度和尺寸掌控精度。

滑动座椅有两种动力作为水平往复运动。

一种是手动的，通过手动摇动手柄带动滑座移动，通常用于小型平面磨床。

另一种是电动的，由机械动力驱动，可以做自动往复运动和自动纵向进给运动，通常用于大型平面磨床。

2、平面磨床重要应用于哪些领域？据我所知，重要用于金属加工零件、汽车摩托车零件、精密机械零件等，可以加工硬度高的材料。

可以去富贸商城看看，品牌很多，还送了上千个饰品，希望接受。

3、什么是平面磨床基本分类磨削工件平面或成形面的一种磨床。

重要类型有水平轴矩形工作台、水平轴圆工作台、垂直轴矩形工作台、垂直轴圆工作台和各种特别平面磨床。

参数构成①横轴矩形台面平面磨床：工件由矩形电磁工作台吸附或夹持在工作台上，作纵憧憬复运动。

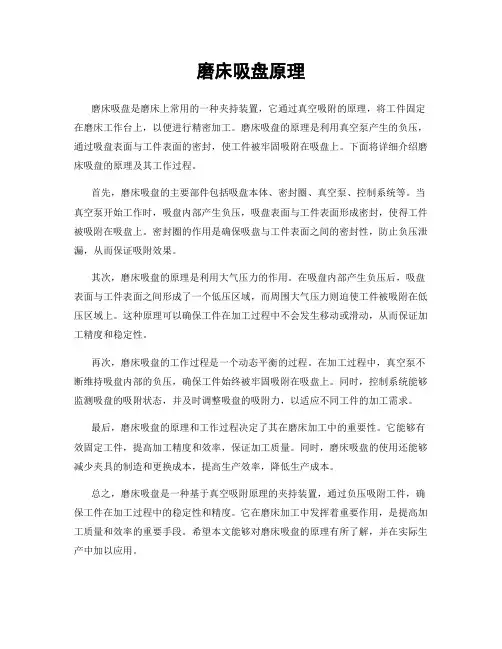

磨床吸盘原理
磨床吸盘是磨床上常用的一种夹持装置，它通过真空吸附的原理，将工件固定在磨床工作台上，以便进行精密加工。

磨床吸盘的原理是利用真空泵产生的负压，通过吸盘表面与工件表面的密封，使工件被牢固吸附在吸盘上。

下面将详细介绍磨床吸盘的原理及其工作过程。

首先，磨床吸盘的主要部件包括吸盘本体、密封圈、真空泵、控制系统等。

当真空泵开始工作时，吸盘内部产生负压，吸盘表面与工件表面形成密封，使得工件被吸附在吸盘上。

密封圈的作用是确保吸盘与工件表面之间的密封性，防止负压泄漏，从而保证吸附效果。

其次，磨床吸盘的原理是利用大气压力的作用。

在吸盘内部产生负压后，吸盘表面与工件表面之间形成了一个低压区域，而周围大气压力则迫使工件被吸附在低压区域上。

这种原理可以确保工件在加工过程中不会发生移动或滑动，从而保证加工精度和稳定性。

再次，磨床吸盘的工作过程是一个动态平衡的过程。

在加工过程中，真空泵不断维持吸盘内部的负压，确保工件始终被牢固吸附在吸盘上。

同时，控制系统能够监测吸盘的吸附状态，并及时调整吸盘的吸附力，以适应不同工件的加工需求。

最后，磨床吸盘的原理和工作过程决定了其在磨床加工中的重要性。

它能够有效固定工件，提高加工精度和效率，保证加工质量。

同时，磨床吸盘的使用还能够减少夹具的制造和更换成本，提高生产效率，降低生产成本。

总之，磨床吸盘是一种基于真空吸附原理的夹持装置，通过负压吸附工件，确保工件在加工过程中的稳定性和精度。

它在磨床加工中发挥着重要作用，是提高加工质量和效率的重要手段。

希望本文能够对磨床吸盘的原理有所了解，并在实际生产中加以应用。

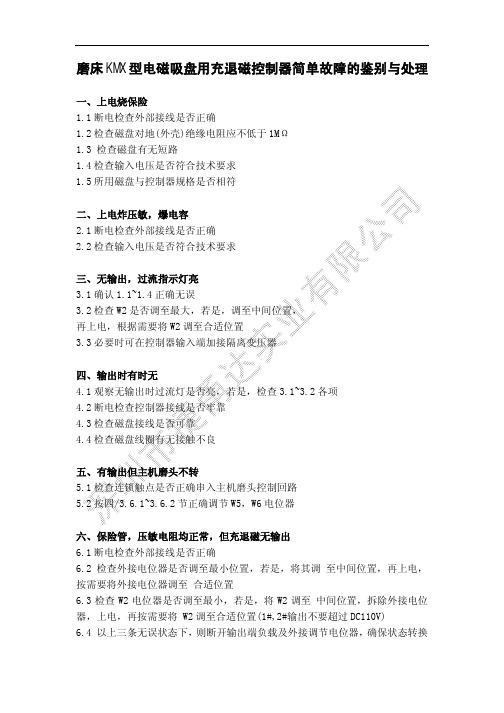

磨床KMX型电磁吸盘用充退磁控制器简单故障的鉴别与处理一、上电烧保险1.1断电检查外部接线是否正确1.2检查磁盘对地(外壳)绝缘电阻应不低于1MΩ1.3 检查磁盘有无短路1.4检查输入电压是否符合技术要求1.5所用磁盘与控制器规格是否相符二、上电炸压敏，爆电容2.1断电检查外部接线是否正确2.2检查输入电压是否符合技术要求三、无输出，过流指示灯亮3.1确认1.1~1.4正确无误3.2检查W2是否调至最大，若是，调至中间位置，再上电，根据需要将W2调至合适位置3.3必要时可在控制器输入端加接隔离变压器四、输出时有时无4.1观察无输出时过流灯是否亮，若是，检查3.1~3.2各项4.2断电检查控制器接线是否牢靠4.3检查磁盘接线是否可靠4.4检查磁盘线圈有无接触不良五、有输出但主机磨头不转5.1检查连锁触点是否正确串入主机磨头控制回路5.2按四/3.6.1~3.6.2节正确调节W5，W6电位器六、保险管，压敏电阻均正常，但充退磁无输出6.1断电检查外部接线是否正确6.2检查外接电位器是否调至最小位置，若是，将其调至中间位置，再上电，按需要将外接电位器调至合适位置6.3检查W2电位器是否调至最小，若是，将W2调至中间位置，拆除外接电位器，上电，再按需要将 W2调至合适位置(1#,2#输出不要超过DC110V)6.4 以上三条无误状态下，则断开输出端负载及外接调节电位器，确保状态转换开关工作正常，输入端上电，延迟约1.5S后，按以下要求测试，若符合下述情况，即可判断充退磁控制器正常。

6.4.1用万用表(DC20V档)测5#与10#之间的电压约为15V左右。

6.4.2将开关置“充磁”档用万用表(DC500V档)，测1#、2#之间输出电压(端子1#为负)应为输入电压的1.4倍左右；将开关置“停磁”档，输出电压应为零。

将开关置“退磁”档，输出电压应正反向振荡（幅值同充磁电压），经过3～18S 后归零。

平面磨床安全技术操作规程（15篇范文）第1篇平面磨床安全技术操作规程1、必须遵守《磨床安全技术操作规程》。

2、磁盘上不准有杂物。

工件在盘上必须放置平稳，保证通电后工件吸牢，检查砂轮底面高度大于工件高度时才准进行磨削。

3、一次磨多件时，工件必须靠紧垫好，并置于磨削范围之内，以防工件倾斜飞出或挤碎砂轮。

4 工件较高或底面积较小时，必须用专用工装或靠权，防止工件歪倒或飞出。

5 自动往复的平面磨床，限位挡铁要按工件磨削长度调整并固定牢靠。

进刀磨削时，不得快速接触砂轮，应留有空隙，缓慢进给。

6 立轴平面磨床，工作前必须挡好防护挡板。

7 磨削过程中，禁止用手摸拭加工平面。

8 清理磨下的碎屑时，必须使用专用工具。

9 磨床工作台面及电磁盘严禁敲打，安装工件时禁止锤打找平。

10 砂轮在转动过程中不准升降工作台。

第2篇平面磨床安全操作规程和保养制度一、目的：为了维护设备完好和安全使用，保证平面磨床安全操作。

二、适用范围：本规程适用于公司所有型号规格的平面磨床。

三、安全操作规程：1、操作时不得站在磨床的两头；2、严格控制刀头进给量，防止砂轮破碎伤人；3、工件必须装夹牢固，以防飞出发生事故；4、在砂轮距工件≤8mm时，禁止使用机动下降，而应采用手动，以防发生事故。

5、当磨头采用快速上升的时候，注意不要使拖板上的螺钉与立柱上的螺钉相撞，以免损伤机件。

四、保养制度：1、按机器的润滑要求进行润滑保养。

2、机床每工作3-4个月后，应将油液从床身油箱中放出清洗油箱，重新注入的油液必须经过过滤。

3、吸油管上的滤油器网，必须定期加以清理或洗涤，冷却液泵每工作2000工作小时，应用煤油进行清洗。

4、冷却液箱视工作情况，每星期至少清理一次，工作台油盘、床身排水管，床身导轨的接油斗，都应定期清除污垢。

5、电动机必须保持清洁，磨头电机之进风口网罩需经常保持良好的通风状态，不可堵塞。

6、定期检查手柄、旋扭、按键是否损坏。

7、每天下班前10分钟，对机床加油润滑及擦洗清洁机床。

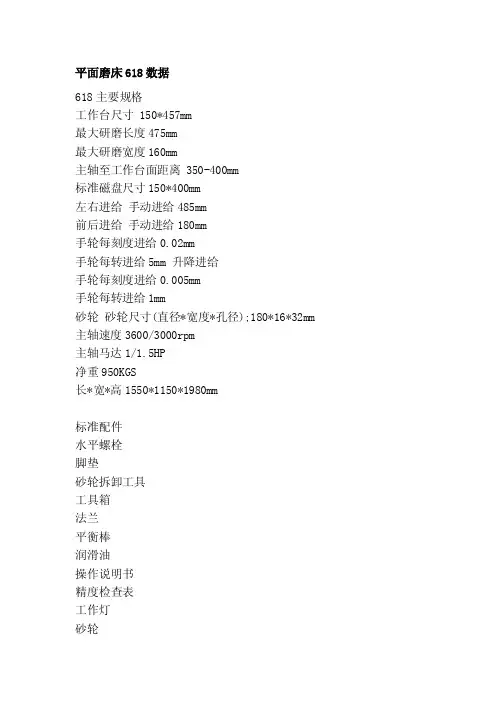

平面磨床618数据618主要规格工作台尺寸 150*457mm最大研磨长度475mm最大研磨宽度160mm主轴至工作台面距离 350-400mm标准磁盘尺寸150*400mm左右进给手动进给485mm前后进给手动进给180mm手轮每刻度进给0.02mm手轮每转进给5mm 升降进给手轮每刻度进给0.005mm手轮每转进给1mm砂轮砂轮尺寸(直径*宽度*孔径);180*16*32mm 主轴速度3600/3000rpm主轴马达1/1.5HP净重950KGS长*宽*高1550*1150*1980mm标准配件水平螺栓脚垫砂轮拆卸工具工具箱法兰平衡棒润滑油操作说明书精度检查表工作灯砂轮钻石笔座钻石笔特殊配件吸尘系统冷却系统吸尘冷却两用系统砂轮平行修整器光学尺主轴变频器平衡台强力永磁细目夹盘类型平面磨床品牌捷甬达重量 1200（kg）主电机功率 3（kw）外形尺寸 1000（mm）加工精度精密砂轮转速 3600（rpm）最大磨削尺寸 600（mm）控制形式人工适用范围通用适用行业通用布局形式立式安装形式落地式作用对象五金产品类型全新是否库存是型号 618、250、3060、7140本机主要铸件均采用高级铁料,并经由退火处理,消除内应力,以确保高精度、高刚性、并延长机器寿命。

本机左右及前后双V滑道粘内贴耐磨树脂TURCITE-B，并经精密铲花，不滑动顺耐磨，最适合成型研磨。

主轴采用P4级超精度斜角滚柱轴承，在高速旋转下低噪音、无震动、适合重切削及各式成型研磨。

采用循环式自动润滑系统。

当主轴启动时，润滑油即自动循环，对各螺杆及滑道提供强制润滑，可大大降低。

滑道磨损度。

机柱上方装有一油镜可监看润滑情形。

机体结构部分：本机主要铸件均采用高级耐磨铸铁料，并经由时效退火处理，消除内应力，以确保高精度不变，高钢性，延长了机器使用寿命。

导轨系统部分：本机采用台湾丝杆，滑道粘贴耐磨树脂TURCITE—B。

并经精密铲刮保证滑动顺畅，且增加耐磨性。

磨床手动磁吸盘拆卸方法引言磨床是一种重要的加工设备，常用于对物体表面进行精细磨削和修整。

磁吸盘是磨床的重要组成部分，通过磁力吸附物体，提供稳定的加工基准。

然而，随着时间的推移，磁吸盘可能需要进行维护和更换。

本文将介绍磨床手动磁吸盘拆卸的方法和步骤。

步骤一：准备工作在开始操作前，需要准备一些工具和材料。

这些包括：- 安全手套和护目镜，以保护个人安全；- 扳手和扳手组，用于解除紧固螺栓；- 强力磁铁，用于辅助拆卸；- 清洁布和清洗剂，用于清理磁吸盘和周围区域。

确保工作区域安全整洁，以便操作时不会造成意外伤害。

同时，确认磁吸盘残留的物体已移除，以免干扰拆卸过程。

步骤二：定位紧固螺栓磁吸盘通常通过紧固螺栓固定在磨床上。

首先，需要确定磁吸盘周围的紧固螺栓的位置。

这些螺栓通常位于吸盘的边缘或者底座上。

使用扳手和扳手组，逐个解除这些螺栓。

记住，有些螺栓可能非常紧固，因此您可能需要用适当的力量或工具来解除螺栓。

步骤三：辅助磁力拆卸磁吸盘通常在工作过程中，由于磁力和负重导致黏附非常紧密。

为了方便拆卸，我们可以利用强力磁铁的辅助效果。

将强力磁铁靠近磁吸盘的侧面，以增加吸附力。

通过轻轻地在强力磁铁和磁吸盘之间移动，可以逐渐减小两者之间的吸附力。

当感觉到吸附力减小时，可以继续进行拆卸。

步骤四：分离磁吸盘在运用辅助磁力后，磁吸盘与磨床的黏附力已经减小。

轻轻地旋转或扭转磁吸盘，直到它开始分离。

请注意，在分离磁吸盘的过程中，要格外小心。

如果使用过大或不当的力量，可能会导致磁吸盘和磨床表面的损坏。

步骤五：清洁和维护成功拆卸磁吸盘后，将其放置在清洁布上。

使用清洗剂清洁磁吸盘和周围区域，以去除任何残留的污垢或油脂。

仔细检查磁吸盘是否有任何损坏或磨损的迹象。

如果发现损坏，必要时可以考虑更换磁吸盘。

结论磨床手动磁吸盘拆卸是进行磨床维护和更换的重要步骤。

通过本文提供的步骤和方法，您可以安全高效地拆卸磁吸盘，并进行清洁和维护。

请记住，在操作过程中始终注意安全，并确保在使用工具和材料时仔细操作。
