芬尼克兹金刚户式中央空调与热泵热水器的运用

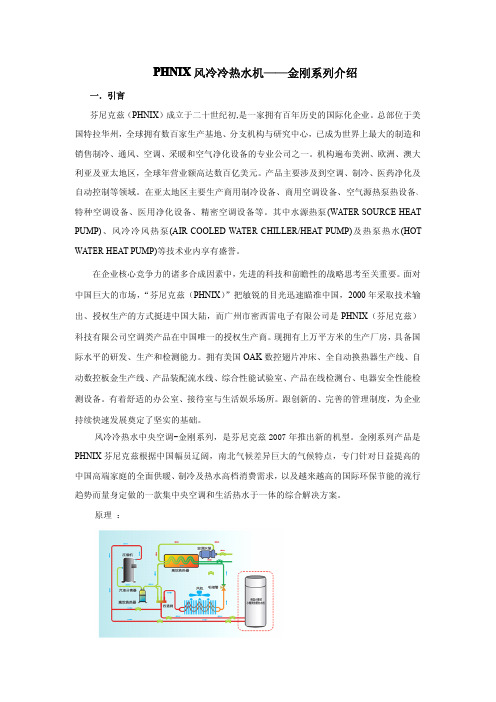

PHNIX风冷冷热水机——金刚系列介绍一．引言芬尼克兹（PHNIX）成立于二十世纪初,是一家拥有百年历史的国际化企业。

总部位于美国特拉华州，全球拥有数百家生产基地、分支机构与研究中心，已成为世界上最大的制造和销售制冷、通风、空调、采暖和空气净化设备的专业公司之一。

机构遍布美洲、欧洲、澳大利亚及亚太地区，全球年营业额高达数百亿美元。

产品主要涉及到空调、制冷、医药净化及自动控制等领域。

在亚太地区主要生产商用制冷设备、商用空调设备、空气源热泵热设备、特种空调设备、医用净化设备、精密空调设备等。

其中水源热泵(WATER SOURCE HEAT PUMP)、风冷冷风热泵(AIR COOLED WATER CHILLER/HEAT PUMP)及热泵热水(HOT WATER HEAT PUMP)等技术业内享有盛誉。

在企业核心竞争力的诸多合成因素中，先进的科技和前瞻性的战略思考至关重要。

面对中国巨大的市场，“芬尼克兹（PHNIX）”把敏锐的目光迅速瞄准中国，2000年采取技术输出、授权生产的方式挺进中国大陆，而广州市密西雷电子有限公司是PHNIX（芬尼克兹）科技有限公司空调类产品在中国唯一的授权生产商。

现拥有上万平方米的生产厂房，具备国际水平的研发、生产和检测能力。

拥有美国OAK数控翅片冲床、全自动换热器生产线、自动数控板金生产线、产品装配流水线、综合性能试验室、产品在线检测台、电器安全性能检测设备。

有着舒适的办公室、接待室与生活娱乐场所。

跟创新的、完善的管理制度，为企业持续快速发展奠定了坚实的基础。

风冷冷热水中央空调-金刚系列，是芬尼克兹2007年推出新的机型。

金刚系列产品是PHNIX芬尼克兹根据中国幅员辽阔，南北气候差异巨大的气候特点，专门针对日益提高的中国高端家庭的全面供暖、制冷及热水高档消费需求，以及越来越高的国际环保节能的流行趋势而量身定做的一款集中央空调和生活热水于一体的综合解决方案。

原理：二．产品特点：R410A绿色环保制冷剂:率先采用世界最新一代R410A环保制冷剂，完全不含氯离子，对大气层无破坏作用。

一、芬尼克兹地源热泵三联供机组的特点：⑴．芬尼克兹地源热泵三联供是一种利用地球所储藏的太阳能资源作为冷热源，是清洁的可再生能源，取之不尽、用之不竭。

热泵系统进行能量的转换利用，节能环保。

⑵．高效节能地源热泵三联供机组利用土壤或水体温度冬季均为12-22℃，温度比环境空气温度高，热泵循环的蒸发温度提高，能效比也提高。

用于驱动热泵机组运行的电量比传统冷水机组和空气源热泵低30%。

⑶．土壤或水体温度夏季均为18-32℃，温度比环境空气温度低，制冷系统冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率大大提高，可以节约30-40%的供热制冷空调的运行费用，1千瓦的电能可以得到4千瓦以上的热量或5千瓦以上的冷量。

⑷．环保地源热泵三联供机组运行时，不消耗水也不污染水，不需要锅炉，不需要冷却塔，也不需要堆放燃料废物的场地。

⑸．不需要冷却塔，即节约冷却水的耗水，又防止了因冷却塔的飘水对环境的影响；它也避免了散热和噪声对周围环境的不良影响，环保效果显著。

⑹．一机多用、功能齐全，地源热泵三联供系统可供暖、空调制冷，还可提供生活热水。

用一套设备同时满足供热、供冷、供生活用水的要求，减少了设备的初投资。

地源热泵可应用于宾馆、居住小区、公寓、厂房、商场、办公楼、学校等建筑，小型的地源热泵更适合于别墅住宅的采暖空调。

⑺．自动运行地源热泵机组由于工况稳定机组运行可靠，维护费用低，自动控制程度高，使用寿命长。

⑻．建筑效果好，室外没有机组不影响建筑物外观。

⑼．热源利用形式多样，有地表水式、地下水式、地埋管式。

大大提高能源的综合利用率。

二、对地源热泵三联供几种系统在工程应用中的评述：1）直接利用地下水式的地源热泵系统：其最大优点是非常经济，占地面积小，但要注意必须符合下列条件：水质良好；水量丰富；符合标准。

2）地下埋管的地源热泵系统：对于垂直式埋管系统，其优点有：较小的土地占用，管路及水泵用电少，其缺点是钻井费用较高；对于水平式埋管系统，其优点有：安装费用比垂直式埋管系统低，应用广泛，使用者易于掌握，其缺点有：占地面积大，受地面温度影响大，水泵耗电量大。

芬尼克兹（PHNIX）空气能热泵热水器的应用及选型随着中国城乡建筑的迅速发展，人们生活水平迅速提高，家用卫生热水的需求量也越来越大。

在20世纪80年代中期开始，各种家用热水器应运而生，其中有电热水器、煤气热水器、太阳能热水器等，各种热水器在家庭中的使用正日益普遍，能源浪费也越来越严重。

近几年空气源热泵热水机组的出现，在节能、环保、安全方面具有很多的优点，在家用和商用制取生活热水方面，得到了大力的发展和应用。

芬尼克兹（PHNIX）作为一家综合利用空气源、水源、太阳能、风能，提供热水/空调一揽子解决方案、创新型、国际化的能源公司。

近产品70%以上销往欧洲、澳洲、北美等世界发达国家，经过芬尼克兹人的努力PHNIX 已经成为消费者10大满意品牌，高科技创新型企业，创新节能型企业。

为了让越来越多的用户能熟练选用PHNIX牌空气源热泵，下面的内容将详细地介绍芬尼克兹空气能的应用及选型。

一、应用案例3.1、工程概述本工程位于广东省广州，项目名称为广州体育学院宿舍空气源热泵热水系统工程，宿舍350人，每人用水50L，热泵、水箱等设备均放在楼顶层，用热水温度：55℃。

3.2、设计范围与原则1）、设计范围宿舍热水供应，热水水温55℃，本方案设计范围为屋面热泵主机、水箱、水泵等热水系统部分。

室内冷、热水管网及淋浴龙头不在本次设计范围内。

2）、设备选用原则考虑经济、节能、环保等要求，宜采用空气源热泵机组供应热水，保证用水温度及用水量，最大程度节能。

3.3、设计依据1）根据工程概述及要求；2）（建筑给排水设计手册）；3）《给水排水设计基本术语标准》（GBJ125-89）；4）《机电设备安装工程施工及验收规范》（TJ231）；5）《电气装置安装工程低电器施工及验收规范》（GB50254）；6）《自动化仪表安装工程质量检验评定标准》（GBJI31-90）；7）（实用供热空调设计手册）；8）（民用建筑空调设计技术措施）；9）PHNIX空气源热泵机组的性能；10）国家现行的其他相关规范及措施。

PHNIX地源热泵的保养与维护地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。

但是怎么样对地源热泵机组进行日常维护工作呢？本文就PHNIX地源热泵在使用工程中提供一些保养方法。

1．压缩机的保养1)压缩机的外观检查检查方法：目测检查标准：检查压缩机进出口阀门的连接可靠性，是否有泄露情况；试验时应该注意压缩机运行的声音来判断是否有异常2)电压及电流测量测量工具：钳形电流表用钳形电流表工作电压，运行电流。

测量运行电流时电缆应该位于测量环路的中心。

测量标准：运行电压范围为380V(±10%)，运行电流不应该大于电机铭牌的额定输入电流。

3)绝缘电阻的测量测量工具：兆欧表测量方法：在机组切断电源的情况下，用兆欧表检测压缩机的三相对地阻值是否符合标准。

如果机组长时间未启用，则应该先将机组的曲轴箱电加热启动，加热机组的油腔，使机组机油内的氟利昂蒸发，提高测量电阻的准确度测量注意：严禁在真空状态下测量绝缘度，防止绝缘层被击穿引起事故测量标准：压缩机电机的绝缘标准为不低于500兆欧，实际测量值应大于100兆欧为合格，热态和冷态下绝缘值大于8兆欧才允许运行。

4)油品的测定方法：可从机组内提取少许冷冻油装入容器，取一滴装入酸试剂瓶观察酸度，与比色卡进行对照。

符合比色卡对照颜色的不需要更换冷冻油可从机组内提取少许冷冻油装入容器，尽量减少在空气中的暴露时间，然后用PH试纸判别油的酸度。

符合油酸度要求的不需要更换冷冻油用吸水纸检查油中的杂质，如有碳析出或其它杂质，应更换冷冻油。

2．冷凝器的保养保养工具：管路清洗机或者化学清洗剂保养方法：水冷机组的冷凝器使用壳管式水冷冷凝器，冷凝器的清洁保养工作非常重要，应保持冷却水质良好，冷却水应该定期进行化学处理，保证传热管内不结垢，保养可以分机械清洗保养和化学清洗保养（可参考化学清洗规程）。

PHNIX直热式空气源热泵热水机在住宅区的应用PHNIX（芬尼克兹）集团苏华强0 引言现代小区是高档的生活场所，选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。

空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆的隐患，比各种锅炉都安全。

又不像太阳能怕阴雨天和黑夜，能够全天侯工作。

机组自动运行可无人值守。

不仅初投资小，而且运行费用非常低，选用空气源热泵热水机组具有极好的适用性。

在未来的10－20年，各方面信息显示，矿物燃料的紧缺不会缓解，其价格将会不断攀升。

因此使用燃烧加热热水方式的热能设备，无论是燃油或者燃气都将面临运行成本上涨的压力，还涉及到废气排放及噪音控制等环境监控的投入，同时也具有一定的安全隐患。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。

该系统采用热泵逆卡诺原理，将空气中的低品位的热能,通过制冷压缩机按热泵方式作功,提升为高品位的热能生产热水，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。

二、工程概述天龙御园是由湖南天龙医药化工实业有限公司投资，湖南三龙房地产开发有限公司精心打造的高档精品住宅小区，位于怀化市湖天开发区香洲广场东侧，由 5 栋 32 层目前怀化最高的高层住宅组成，地处城市中心，毗邻 3 万余平方米宽阔广场，依傍太平溪风光带，环境优美、交通便利、城市配套设施齐全。

小区设计引入居家新概念：环保节能、智能安全、舒适方便、园林式的小区。

夏季空气调节日平均温度为30.9℃,冬季空气调节温度为-2℃。

本项目热水工程主要对600户家庭生活热水部分进行，共计600套房。

分五栋高层，每栋120户。

（一）：设计依据：1）、《采暖通风与空气调节设计规范》（GB50019-2003）；2）、《建筑给水排水设计规范》(GB50015-2003)；4）、《给水排水制图标准》（GB/T50106-2001）；5）、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；6）、《建筑给排水设计手册》；7）、本工程依据业主提供的要求；8）、芬尼克兹空气源热泵热水机性能特点；9）、根据国家规定的供热水标准设计规范进行设计；（二）：设计参数：根据国家气象局的资料查得，怀化地区的气象统计数据如下：所以本方案取以下设计参数：设计方案前提条件：1．已知条件1）该小区共600套；2）用水场所：5栋32层的建筑；3）必须保证冬季最冷月份的热水供应。

芬尼克兹（PHNIX）“金刚”PK家用VRV中央空调------（PHNIX）空气能热泵家用中央空调“金刚”系列与家用VRV中央空调性能对比（PHNIX）空气能热泵家用中央空调“金刚”系列是（PHNIX）芬尼克兹根据中国幅员辽阔，南北气候差异大的特点，专门针对日益提高的中国高端家庭的全面供暖、制冷及热水高档消费需求，以及越来越高的国际环保节能的流行趋势而量身订做的一款集中央空调和生活热水于一体的综合解决方案。

具有高效、环保、节能等特点。

它率先采用R410a环保冷媒，具有优良的低温制热性能，即使在-15℃的环境下人能正常工作，是一款跨越多种气候条件工作的全能型热泵。

尤其适合作为地暖热源取代传统的集中供暖或锅炉系统对房间加热，运行效率更高，舒适性更佳。

对比已经在中国空调行业发展了30年的变频空调，PHNIX的“金刚”有哪些优势呢？2安全“金刚”1）运转安全：机组设置了冷冻水低温、压缩机排气压力、压缩机吸气压力、压缩机温度、蒸发器温度、电源缺相错相等多重保护，保证机组在恶劣工况下的安全运行。

2）创新安全：采用热泵技术采暖火加热热水，在此过程中无燃烧，无废弃物产生，消除了普通热水器中有易燃、易爆、触电等安全隐患。

3）采用R410冷媒，稳定、无毒，同时由于不含氯元素，故不会与臭氧发生反应，既不会破坏臭氧层。

VRV中央空调VRV系统由于管道接头较多，发生冷媒泄漏会对环境造成一定影响。

制冷系统一旦出现一处泄漏，故障排查很不易（制冷剂在制冷空间多数在吊顶里面，还有穿越墙体的管道泄露不易检测，难以维修，初始安装也极其不便。

）若不能检查出，只能靠不断补充制冷剂来维持制冷系统的正常运行。

1能效“金刚”1）高效套管换热器：采用公司拥有自主知识产权的高效套管热式换热器。

盘管采用内螺纹外翅片铜管，换热面积为普通铜管的3.6倍，螺旋结构设计使管内水高速紊流，保证制冷剂充分蒸发或冷凝换热效率高。

2）冷却水回路和冷媒回路逆流布置，保证了出口冷媒过冷度，相应提高系统效率。

芬尼克兹（PHNIX）解析选用空气能热泵热水器的顾虑1.PHNIX空气能热泵热水器与太阳能产品有什么区别?从某种意义来说，空气源热水器也可以讲是特殊的太阳能热水器，因为热能来源于空气，而空气中的热能主要是来源于白天太阳光的辐射，而它与普通的太阳能又有很大的区别，普通的太阳能热水器必须依靠太阳光的直射或辐射才能吸取热能，将水加热（它吸去的太阳能光能），而空气源热水器无论是白天、晚上、下雨、下雪、阴天，只要环境温度在-10℃以上，它都可以从空气中吸取低热热能将水加热。

太阳能热水器选择天气，只有晴天才能产热水，而且对安装条件也有苛刻的要求对于现在的高层住宅无平面层屋顶住宅高档别墅等都无法安装太阳能。

而PHNIX空气能热泵热水器能保证 24 小时可随时洗浴不受天气的影响，并且不受安装条件限制安装方便更美现。

2 PHNIX空气能热泵热水器是用什么方式将水加热?PHNIX空气能热泵热水器是由压缩机——冷凝器——热交换器——压缩机等组成一个循环系统，冷媒在压缩机的作用下，系统内不断的循环，冷媒在零下 20 ℃的环境中它是液态，当运行到蒸发器后，从空气中吸取了热量后转变成气态，他进入冷凝器后释放出高温热量加热水同时冷却并转化为液态，冷媒通过这样不断的循环就实现了用空气中的低温热量转变为高温热量将水加热至6 0℃。

3. PHNIX空气能热泵热水器也是用电的，它与电热水器的用电有什么区别？它的运行费用与电热水器有差别吗？虽然二种电热水器都是用电的，但却有本质上的差别，电热水器是将电能消耗直接转换成热能，将水加热，电能的转换率最高只能达到 95 ％，而PHNIX 空气能热泵热水器所消耗的电能是带动热泵工作的电能，它的作用是带动冷媒的循环，由于空气中的热量是取之不尽的，使热水得到的能量远远大于热泵所消耗的电能，加热同样温度的水，这两种热能之比可达到3.5倍以上，所以在相同的条件下加热同样温度的水，它的用量仅仅是电热水器的1/4 ，也就是说费用也只有电热水器的1/4 。

对于地源热泵，我们了解到的信息有是节能环保的设备，尤其还是可以循环利用节能设备的一类设备，是现在很多企业和家庭首选的一种设备。

芬尼克兹最为一家比较有名的生产地源热泵的产假，带给我们的不仅仅有资源上的羡慕，还有技术上面的创新。

一、产品介绍PHNIX地源金刚系列机组是一种利用地下浅层地热能作为冷热源，给房间提供采暖或制冷的高效节能设备。

它性能稳定，能效比高，使用寿命长，尤其适合作为地暖或超薄风机盘管的热源取代传统的集中供暖或锅炉系统对房间加热，运行效率更高，舒适性更佳，是寒冷地区供暖的理想选择。

二、产品特点1、高效节能：采用高效漩涡压缩机，配合高效套管换热器，噪音低，体积小，能效高。

2、绿色环保：采用地下埋管形式，从土壤中吸取热量，热源稳定，对环境的影响小，真正实现绿色环保。

3、保护齐全：机组内配置保护功能齐全，确保机组在恶劣工况下稳定可靠运行。

三、产品特点1、热源稳定更可靠由于地缘温度几乎不受环境温度的影响，所以地源热泵设备运行更加稳定，性能更加可靠，冬季运行时，无需除霜，减少了结霜得出爽的能量损耗。

2、C&S换热器更高效冷却水回路和冷媒回路逆流布置，保证了出口冷媒过冷度，相应提高系统效率；螺旋盘管，水流通畅，便于实施冷冻清洗，冷冻清洗可缩短停机时间，避免了使用化学药剂；制冷剂回路与壳体间隙小，不会造成润滑油滞留，回油顺畅；水路盘管无内部接头，降低了泄漏概率；5.0Pa压力测试，确保换热器安全稳定的运行。

3、废热回收更省钱夏季制冷进行时，机组通过回收冷凝废热，加热生活用水，完全免费，达到节能降耗的目的。

4、点阵液晶线控器更人性系统采用新一代微电脑全自动智能控制器，配合人性化设计的触摸式点阵液晶线控器，使您的操作随心所欲。
