穿条注胶对比

穿条式与注胶式隔热铝型材在门窗行业中以铝型材制造的门窗具有强度高、重量轻、加工便利、外型美观等优良特性，但由于其保温、隔热性能的欠佳一度被市场冷落。

随着铝型材隔热技术的成熟和逐步推广，我们可以在酒店、商用建筑以及民用住宅等地方看到铝型材隔热技术存在。

在国外，通过不断研究和开发，注胶隔热技术陆续在全世界推广开来。

1990年，纽约帝国大厦在庆祝它六十岁生日之际，将原有的窗户全部更换为注胶式隔热铝型材生产的节能铝窗，这标志着注胶隔热技术已成为国际节能铝门窗发展的时代趋势。

我国隔热铝型材市场起步较晚，但是自从1997年开始引进美式注胶隔热技术以来，市场发展迅速。

经过多年的发展，目前在隔热冷桥的设计、隔热材料的选择、生产工艺的控制、门窗制作安装等领域已经处于较为成熟的阶段，而且许多方面的技术已经超过国外同类产品水平。

下面对注胶隔热技术作以简单介绍，注胶隔热技术是将选用特殊配方制得的浇注胶A组分（P料）和B组分（I料）两液体物质组分按照一事实上比例混合后，发生交联反应，最终产生高分子隔热聚合物。

此种物质由软链段和硬链段嵌段组成，这种特殊结构既保证了高质量的机械强度、粘接强度，又具有一定韧性以及与铝合金型材相近的热膨胀系数，从而可代替铆钉、螺栓等形式来进行铝型材的连接，并且可以长时间承受静、动载荷。

表一为国产浇注胶性能与进口产品参照：表一注胶式隔热铝型材优点从事隔热型材及铝门窗加工制造行业者都了解，复合隔热铝型材分为两种，一种是穿条型材，另一种是注胶型材；穿条型材主要使用尼龙66材料的隔热条。

注胶型材就是把高分子聚氨酯隔热材料注入到铝合金型材的中间槽口里，经固化后形成隔热层，达到保温节能的目的。

目前市场份额较大的隔热门窗型材是穿条型材，而浇注式型材由于以前进口浇注设备及浇注胶价格较贵，使得浇注式隔热门窗的成本较高，从而造成在国内市场份额较少，只能在一些高档窗及出口型材应用。

目前由国内相关公司自主研发出最新的浇注设备和浇注胶在性能上已达到国外进口产品水品，价格却便宜很多，浇注出的型材能达到甚至超过国家2005年3月正式颁布实行的隔热铝型材标准。

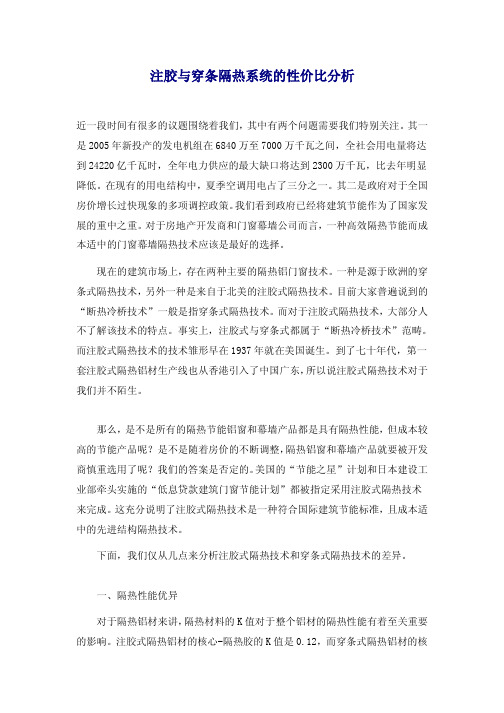

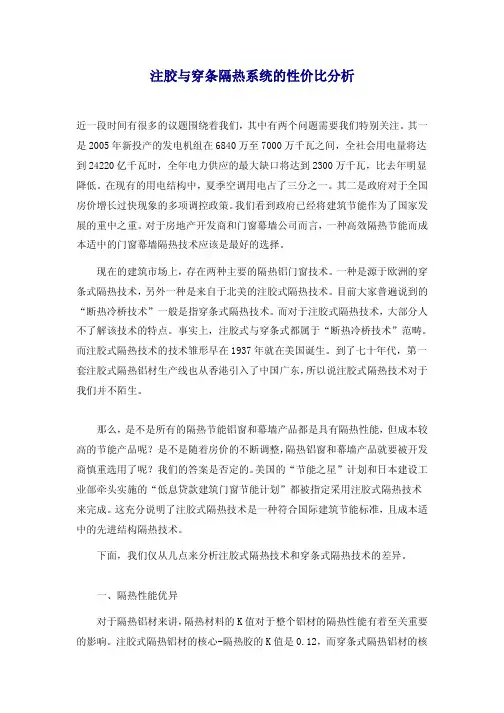

注胶与穿条隔热系统的性价比分析近一段时间有很多的议题围绕着我们，其中有两个问题需要我们特别关注。

其一是2005年新投产的发电机组在6840万至7000万千瓦之间，全社会用电量将达到24220亿千瓦时，全年电力供应的最大缺口将达到2300万千瓦，比去年明显降低。

在现有的用电结构中，夏季空调用电占了三分之一。

其二是政府对于全国房价增长过快现象的多项调控政策。

我们看到政府已经将建筑节能作为了国家发展的重中之重。

对于房地产开发商和门窗幕墙公司而言，一种高效隔热节能而成本适中的门窗幕墙隔热技术应该是最好的选择。

现在的建筑市场上，存在两种主要的隔热铝门窗技术。

一种是源于欧洲的穿条式隔热技术，另外一种是来自于北美的注胶式隔热技术。

目前大家普遍说到的“断热冷桥技术”一般是指穿条式隔热技术。

而对于注胶式隔热技术，大部分人不了解该技术的特点。

事实上，注胶式与穿条式都属于“断热冷桥技术”范畴。

而注胶式隔热技术的技术雏形早在1937年就在美国诞生。

到了七十年代，第一套注胶式隔热铝材生产线也从香港引入了中国广东，所以说注胶式隔热技术对于我们并不陌生。

那么，是不是所有的隔热节能铝窗和幕墙产品都是具有隔热性能，但成本较高的节能产品呢？是不是随着房价的不断调整，隔热铝窗和幕墙产品就要被开发商慎重选用了呢？我们的答案是否定的。

美国的“节能之星”计划和日本建设工业部牵头实施的“低息贷款建筑门窗节能计划”都被指定采用注胶式隔热技术来完成。

这充分说明了注胶式隔热技术是一种符合国际建筑节能标准，且成本适中的先进结构隔热技术。

下面，我们仅从几点来分析注胶式隔热技术和穿条式隔热技术的差异。

一、隔热性能优异对于隔热铝材来讲，隔热材料的K值对于整个铝材的隔热性能有着至关重要的影响。

注胶式隔热铝材的核心-隔热胶的K值是0.12，而穿条式隔热铝材的核心—PA66+空气（或条形填充物）的K值比隔热胶大一些，从而使得注胶隔热铝材和隔热门窗的U值均低于穿条式型材隔热铝材和隔热门窗。

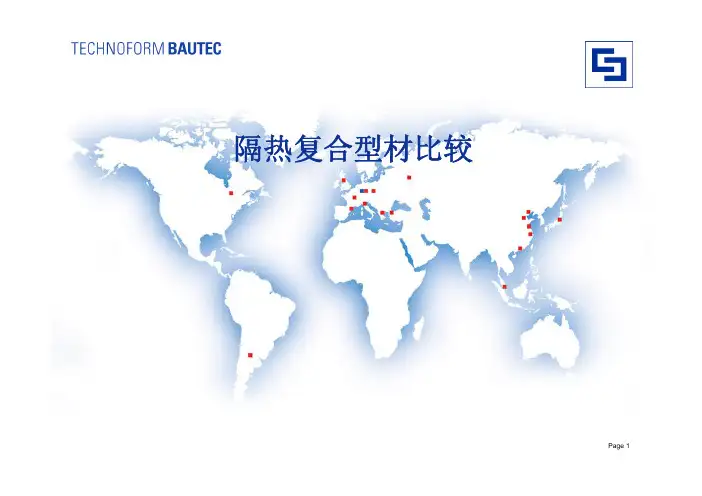

隔热复合型材比较Page 1Page 2目录1、材料的热传导2、热导率3、隔热系统的连续性4、隔热性能5、铝材用料6、其它方面双色系统热变形温度生产流程配套厂商材料的热传导材料的热传导Page 5材料的热导率2、材料的热导率热导率（导热系数）λ[W/(m•K)]：或称“导热系数”。

是物质导热能力的量度。

符号为λ。

其定义为：在物体内部垂直于导热方向取两个相距1米，面积为1平方米的平行平面，若两个平面的温度相差1K ，则在1秒内从一个平面传导至另一个平面的热量就规定为该物质的热导率，其单位为瓦特每米·开[W/（m·K ）]。

热导率λ很大的物体是优良的热导体；而热导率小的是热的不良导体或为热绝缘体。

λ值受温度影响，随温度增高而稍有增加。

若物质各部之间温度差不很大时，在实用上对整个物质可视λ为一常数。

对于目前市场上铝型材的两种隔热方式：穿条式选用的是PA66GF25（聚酰胺66加25%玻璃纤维），注胶式选用的材料是PU （聚胺脂）。

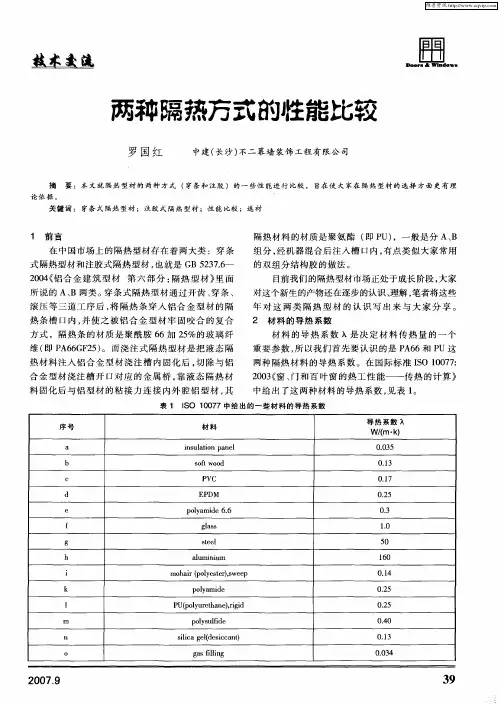

其热导率见ISO 10077-2：2003《门、窗和百叶窗的热工性能—传热系数的计算—第2部分：框的数值计算》。

材料的热导率摘自ISO10077-2：2003Page 7材料的热导率所以注胶式隔热型材的隔热材料（PU ）并不是有些公司所说的0.121W/m·K 。

隔热系统的连续性几款典型的穿条式隔热型材系统隔热系统的连续性隔热性能Page 10隔热性能Page 11隔热性能Page 12Page 13隔热性能穿条式隔热型材热工性能Uf ≤2,8 W/m²*K Uf ≤2,0 W/m²*KPage 14Uf ≤1,6 W/m²*K隔热性能穿条式隔热型材热工性能这些对于注胶来说几乎是不可能完成的任务！铝材用料Page 16其它方面------双色系统注胶双色系统工艺：方案一：方案二：Page 17其它方面------双色系统穿条双色系统：简单、方便Page 18其它方面------热变形温度隔热条（PA66GF25）的热变形温度大于235℃，而隔热胶（PU ）的热变形温度不到80℃。

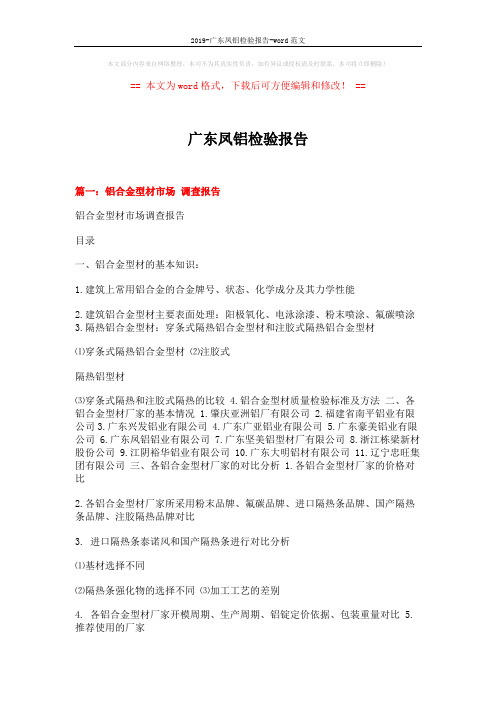

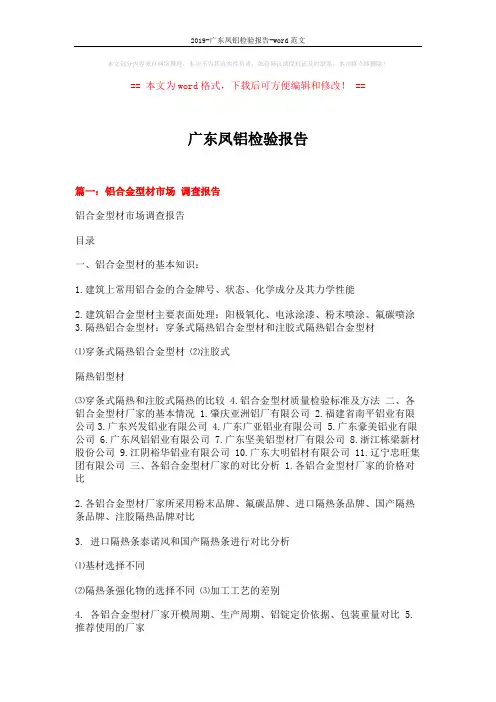

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==广东凤铝检验报告篇一：铝合金型材市场调查报告铝合金型材市场调查报告目录一、铝合金型材的基本知识：1.建筑上常用铝合金的合金牌号、状态、化学成分及其力学性能2.建筑铝合金型材主要表面处理：阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂3.隔热铝合金型材：穿条式隔热铝合金型材和注胶式隔热铝合金型材⑴穿条式隔热铝合金型材⑵注胶式隔热铝型材⑶穿条式隔热和注胶式隔热的比较 4.铝合金型材质量检验标准及方法二、各铝合金型材厂家的基本情况 1.肇庆亚洲铝厂有限公司 2.福建省南平铝业有限公司3.广东兴发铝业有限公司 4.广东广亚铝业有限公司 5.广东豪美铝业有限公司 6.广东凤铝铝业有限公司 7.广东坚美铝型材厂有限公司 8.浙江栋梁新材股份公司 9.江阴裕华铝业有限公司 10.广东大明铝材有限公司 11.辽宁忠旺集团有限公司三、各铝合金型材厂家的对比分析 1.各铝合金型材厂家的价格对比2.各铝合金型材厂家所采用粉末品牌、氟碳品牌、进口隔热条品牌、国产隔热条品牌、注胶隔热品牌对比3. 进口隔热条泰诺风和国产隔热条进行对比分析⑴基材选择不同⑵隔热条强化物的选择不同⑶加工工艺的差别4. 各铝合金型材厂家开模周期、生产周期、铝锭定价依据、包装重量对比5.推荐使用的厂家经过17年的发展，201X年绿城集团成为销售额排名全国第二的房地产企业。

工程项目的不断增多，随之而来的是建筑用铝合金型材需求量不断增长，作为绿城的一名材料采购员，为了能更多的掌握铝合金型材的相关知识并对杭州市场上各个铝合金型材品牌有更深的了解，因此，我对杭州市场上各个铝型材品牌进行了为期一个月的市场调查，现将调查情况汇总如下：一、铝合金型材的基本知识：1.建筑上常用铝合金的合金牌号、状态、化学成分及其力学性能：建筑上常用铝合金的合金牌号为6063和6063A，状态为T5和T6。

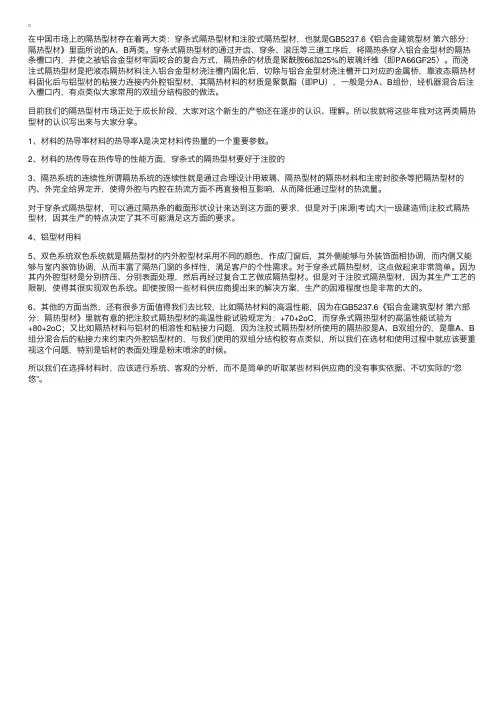

在中国市场上的隔热型材存在着两⼤类：穿条式隔热型材和注胶式隔热型材，也就是GB5237.6《铝合⾦建筑型材第六部分：隔热型材》⾥⾯所说的A、B两类。

穿条式隔热型材的通过开齿、穿条、滚压等三道⼯序后，将隔热条穿⼊铝合⾦型材的隔热条槽⼝内，并使之被铝合⾦型材牢固咬合的复合⽅式，隔热条的材质是聚酰胺66加25%的玻璃纤维（即PA66GF25）。

⽽浇注式隔热型材是把液态隔热材料注⼊铝合⾦型材浇注槽内固化后，切除与铝合⾦型材浇注槽开⼝对应的⾦属桥，靠液态隔热材料固化后与铝型材的粘接⼒连接内外腔铝型材，其隔热材料的材质是聚氨酯（即PU），⼀般是分A、B组份，经机器混合后注⼊槽⼝内，有点类似⼤家常⽤的双组分结构胶的做法。

⽬前我们的隔热型材市场正处于成长阶段，⼤家对这个新⽣的产物还在逐步的认识、理解。

所以我就将这些年我对这两类隔热型材的认识写出来与⼤家分享。

1、材料的热导率材料的热导率λ是决定材料传热量的⼀个重要参数。

2、材料的热传导在热传导的性能⽅⾯，穿条式的隔热型材要好于注胶的3、隔热系统的连续性所谓隔热系统的连续性就是通过合理设计⽤玻璃、隔热型材的隔热材料和主密封胶条等把隔热型材的内、外完全给界定开，使得外腔与内腔在热流⽅⾯不再直接相互影响，从⽽降低通过型材的热流量。

对于穿条式隔热型材，可以通过隔热条的截⾯形状设计来达到这⽅⾯的要求，但是对于|来源|考试|⼤|⼀级建造师|注胶式隔热型材，因其⽣产的特点决定了其不可能满⾜这⽅⾯的要求。

4、铝型材⽤料5、双⾊系统双⾊系统就是隔热型材的内外腔型材采⽤不同的颜⾊，作成门窗后，其外侧能够与外装饰⾯相协调，⽽内侧⼜能够与室内装饰协调，从⽽丰富了隔热门窗的多样性，满⾜客户的个性需求。

对于穿条式隔热型材，这点做起来⾮常简单。

因为其内外腔型材是分别挤压、分别表⾯处理，然后再经过复合⼯艺做成隔热型材。

但是对于注胶式隔热型材，因为其⽣产⼯艺的限制，使得其很实现双⾊系统。

即使按照⼀些材料供应商提出来的解决⽅案，⽣产的困难程度也是⾮常的⼤的。

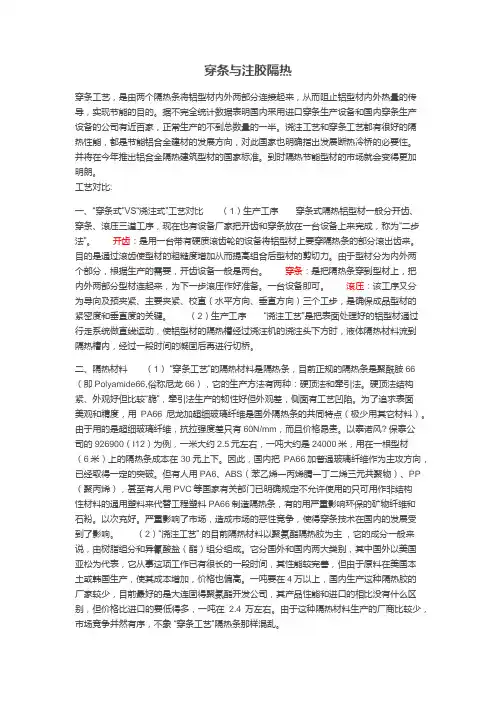

穿条与注胶隔热穿条工艺，是由两个隔热条将铝型材内外两部分连接起来，从而阻止铝型材内外热量的传导，实现节能的目的。

据不完全统计数据表明国内采用进口穿条生产设备和国内穿条生产设备的公司有近百家，正常生产的不到总数量的一半。

浇注工艺和穿条工艺都有很好的隔热性能，都是节能铝合金建材的发展方向，对此国家也明确指出发展断热冷桥的必要性。

并将在今年推出铝合金隔热建筑型材的国家标准。

到时隔热节能型材的市场就会变得更加明朗。

工艺对比:一、“穿条式”VS“浇注式”工艺对比（1）生产工序穿条式隔热铝型材一般分开齿、穿条、滚压三道工序，现在也有设备厂家把开齿和穿条放在一台设备上来完成，称为“二步法”。

开齿：是用一台带有硬质滚齿轮的设备将铝型材上要穿隔热条的部分滚出齿来。

目的是通过滚齿使型材的粗糙度增加从而提高组合后型材的剪切力。

由于型材分为内外两个部分，根据生产的需要，开齿设备一般是两台。

穿条：是把隔热条穿到型材上，把内外两部分型材连起来，为下一步滚压作好准备。

一台设备即可。

滚压：该工序又分为导向及预夹紧、主要夹紧、校直（水平方向、垂直方向）三个工步，是确保成品型材的紧密度和垂直度的关键。

（2）生产工序“浇注工艺”是把表面处理好的铝型材通过行走系统做直线运动，使铝型材的隔热槽经过浇注机的浇注头下方时，液体隔热材料流到隔热槽内，经过一段时间的凝固后再进行切桥。

二、隔热材料（1）“穿条工艺”的隔热材料是隔热条，目前正规的隔热条是聚酰胺66（即Polyamide66,俗称尼龙66），它的生产方法有两种：硬顶法和牵引法。

硬顶法结构紧、外观好但比较“脆”，牵引法生产的韧性好但外观差，侧面有工艺凹陷。

为了追求表面美观和精度，用PA66尼龙加超细玻璃纤维是国外隔热条的共同特点（极少用其它材料）。

由于用的是超细玻璃纤维，抗拉强度差只有60N/mm，而且价格昂贵。

以泰诺风? 保泰公司的926900（I12）为例，一米大约2.5元左右，一吨大约是24000米，用在一根型材（6米）上的隔热条成本在30元上下。

注胶、穿条铝型材技术优势及性能对比一、注胶、穿条铝型材技术优势注胶原理：1、首先，在门窗或幕墙的铝型材上设计一个隔热槽。

2、将双组分聚氨酯隔热胶注到隔热槽中。

3、隔热胶快速反应生成坚固的聚合物后，将隔热槽底部的临时桥切除，铝门窗幕墙型材被隔热胶分为内外两个部门，达到阻断热量交换的目的。

穿条原理：穿条工艺，是由两个隔热条将铝型材内外两部分连接起来，从而阻止铝型材内外热量的传导，实现节能的目的。

注胶与穿条铝型材技术优势：注胶与穿条铝合金门窗，具有重量轻、比强度高、刚性好、采光面积大、密封防水和隔音性能好、使用寿命长等特点，能显著减少建筑物内外的热交换，起到明显的隔热节能和良好的环保效果。

注胶与穿条项目是利用本公司的技术优势和现有的生产场地设施，引进具有世界先进水平设备技术，生产新型注胶断热冷桥高性能建筑铝合金型材。

项目产品可以根据室内外环境要求选择相应性能的材料，以增加门窗的实用性和装饰性，满足不同消费阶层装饰装修的需要二、注胶、穿条铝型材性能对比复合隔热铝型材分为两种，一种是穿条型材，另一种是注胶型材；穿条型材又分为尼龙66和PVC穿条两种。

注胶型材就是把高分子聚氨酯隔热材料注入到铝合金型材的中间槽口里，经固化后形成隔热层，达到保温节能的目的。

用上述两类型材加工成的门窗和幕墙，称为保温节能门窗和幕墙。

目前市场份额较大的隔热门窗型材是穿条型材，而注胶式型材由于以前进口聚氨酯注胶设备及聚氨酯胶价格较贵，使得注胶式隔热门窗的成本较高，致使在国内市场占有份额较少，只能在一些高档窗及出口型材应用。

目前由国内相关公司自主研发出最新的注胶设备和聚氨酯胶在性能上已达到国外进口产品水品，价格却便宜很多，浇注出的型材能达到甚至超过国家正式颁布实行的隔热铝型材标准，在性能和成本方面都具有了极强的竞争优势。

下边就把这种浇注式型材与穿条式型材作个综合的对比。

（一）、隔热型材成本分析 注胶式型材横截面积比穿条型材小，而且穿条式型材为保证型材强度，穿条槽口设计必须较宽，一方面做出的窗透光面积小，另一方面型材单位长度用铝量较多。

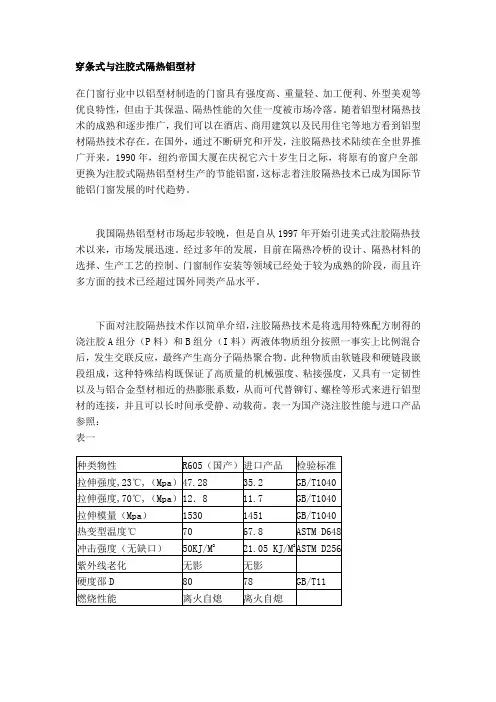

穿条式与注胶式隔热铝型材在门窗行业中以铝型材制造的门窗具有强度高、重量轻、加工便利、外型美观等优良特性，但由于其保温、隔热性能的欠佳一度被市场冷落。

随着铝型材隔热技术的成熟和逐步推广，我们可以在酒店、商用建筑以及民用住宅等地方看到铝型材隔热技术存在。

在国外，通过不断研究和开发，注胶隔热技术陆续在全世界推广开来。

1990年，纽约帝国大厦在庆祝它六十岁生日之际，将原有的窗户全部更换为注胶式隔热铝型材生产的节能铝窗，这标志着注胶隔热技术已成为国际节能铝门窗发展的时代趋势。

我国隔热铝型材市场起步较晚，但是自从1997年开始引进美式注胶隔热技术以来，市场发展迅速。

经过多年的发展，目前在隔热冷桥的设计、隔热材料的选择、生产工艺的控制、门窗制作安装等领域已经处于较为成熟的阶段，而且许多方面的技术已经超过国外同类产品水平。

下面对注胶隔热技术作以简单介绍，注胶隔热技术是将选用特殊配方制得的浇注胶A组分（P料）和B组分（I料）两液体物质组分按照一事实上比例混合后，发生交联反应，最终产生高分子隔热聚合物。

此种物质由软链段和硬链段嵌段组成，这种特殊结构既保证了高质量的机械强度、粘接强度，又具有一定韧性以及与铝合金型材相近的热膨胀系数，从而可代替铆钉、螺栓等形式来进行铝型材的连接，并且可以长时间承受静、动载荷。

表一为国产浇注胶性能与进口产品参照：表一注胶式隔热铝型材优点从事隔热型材及铝门窗加工制造行业者都了解，复合隔热铝型材分为两种，一种是穿条型材，另一种是注胶型材；穿条型材主要使用尼龙66材料的隔热条。

注胶型材就是把高分子聚氨酯隔热材料注入到铝合金型材的中间槽口里，经固化后形成隔热层，达到保温节能的目的。

目前市场份额较大的隔热门窗型材是穿条型材，而浇注式型材由于以前进口浇注设备及浇注胶价格较贵，使得浇注式隔热门窗的成本较高，从而造成在国内市场份额较少，只能在一些高档窗及出口型材应用。

目前由国内相关公司自主研发出最新的浇注设备和浇注胶在性能上已达到国外进口产品水品，价格却便宜很多，浇注出的型材能达到甚至超过国家2005年3月正式颁布实行的隔热铝型材标准。
