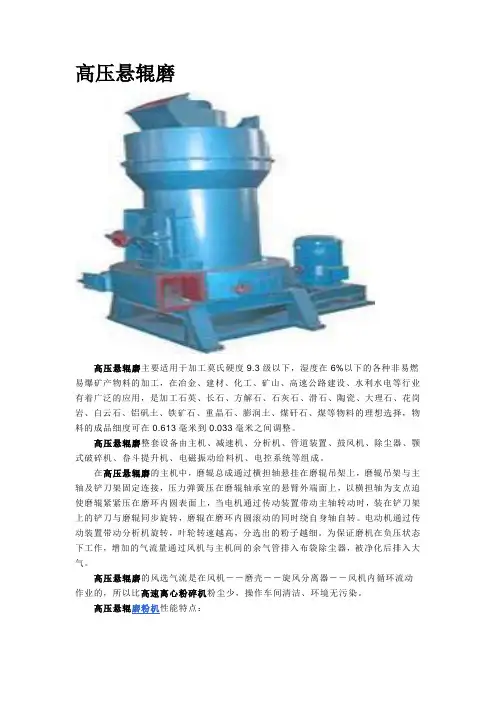

高压悬辊磨高压悬辊磨主要适用于加工莫氏硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工，在冶金、建材、化工、矿山、高速公路建设、水利水电等行业有着广泛的应用，是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择，物料的成品细度可在0.613毫米到0.033毫米之间调整。
高压悬辊磨整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等组成。
在高压悬辊磨的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。
电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。
为保证磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。
高压悬辊磨的风选气流是在风机－－磨壳－－旋风分离器－－风机内循环流动作业的，所以比高速离心粉碎机粉尘少，操作车间清洁、环境无污染。
高压悬辊磨粉机性能特点：1.独特的设计。
主机磨腔内，在梅花架上部设计了1500kg—2000kg的加压装置，同等动力下，产量提高10-30%，研磨装置对物料的碾压力提高了800-1500kgf, 成品细度最细可达1000目。
2.物料适用性强，可针对莫氏硬度9.3级以下的各种物料。
3.除尘效果完全达到国家的标准。
4.磨辊装置采用优质高效的加工工艺，重叠式多级密封保证了良好的密封效果。
5.磨辊、磨环更换周期长，剔除了离心粉碎机易损件更换周期短的弊病。
6.研磨装置采用重叠式多级密封，密封性能好。
高压悬辊磨粉机技术参数：产品型号磨辊磨环最大进料粒度(mm) 成品粒度(mm)主机功率（kw）个数直径(mm)高度（mm）内径（mm）高度（mm）YGM65 3 210 150 260 150 ＜15 0.613-0.033 15YGM75 3 260 150 780 150 ＜15 0.613-0.033 18.5YGM85 3 270 140 830 140 ＜20 0.613-0.033 22YGM95 4 310 170 950 170 ＜25 0.613-0.033 37YGM130 5 410 210 1280 210 ＜30 0.613-0.033 75。

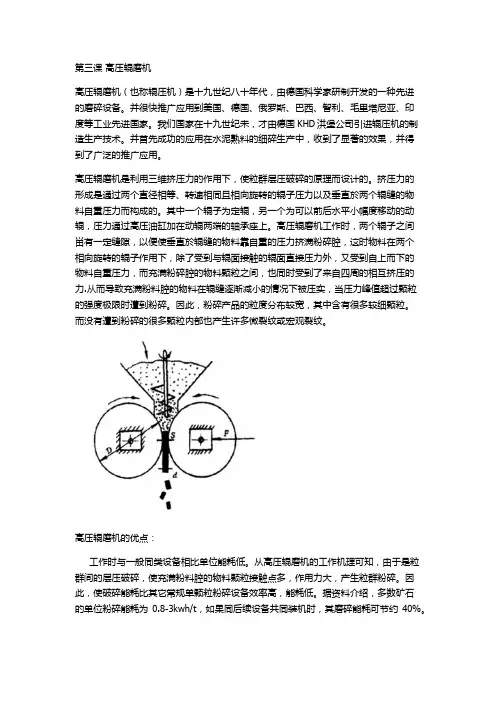

第三课高压辊磨机高压辊磨机（也称辊压机）是十九世纪八十年代，由德国科学家研制开发的一种先进的磨碎设备。
并很快推广应用到美国、德国、俄罗斯、巴西、智利、毛里塔尼亚、印度等工业先进国家。
我们国家在十九世纪未，才由德国KHD洪堡公司引进辊压机的制造生产技术。
并首先成功的应用在水泥熟料的细碎生产中，收到了显著的效果，并得到了广泛的推广应用。
高压辊磨机是利用三维挤压力的作用下，使粒群层压破碎的原理而设计的。
挤压力的形成是通过两个直径相等、转速相同且相向旋转的辊子压力以及垂直於两个辊缝的物料自重压力而构成的。
其中一个辊子为定辊，另一个为可以前后水平小幅度移动的动辊，压力通过高压油缸加在动辊两端的轴承座上。
高压辊磨机工作时，两个辊子之间畄有一定缝隙，以便使垂直於辊缝的物料靠自重的压力挤满粉碎腔，这时物料在两个相向旋转的辊子作用下，除了受到与辊面接触的辊面直接压力外，又受到自上而下的物料自重压力，而充满粉碎腔的物料颗粒之间，也同时受到了来自四周的相互挤压的力.从而导致充满粉料腔的物料在辊缝逐渐减小的情况下被压实，当压力峰值超过颗粒的强度极限时遭到粉碎。
因此，粉碎产品的粒度分布较宽，其中含有很多较细颗粒。
而没有遭到粉碎的很多颗粒内部也产生许多微裂纹或宏观裂纹。
高压辊磨机的优点：工作时与一般同类设备相比单位能耗低。
从高压辊磨机的工作机理可知，由于是粒群间的层压破碎，使充满粉料腔的物料颗粒接触点多，作用力大，产生粒群粉碎。
因此，使破碎能耗比其它常规单颗粒粉碎设备效率高，能耗低。
据资料介绍，多数矿石的单位粉碎能耗为0.8-3kwh/t，如果同后续设备共同装机时，其磨碎能耗可节约40%。
能处理水分含量较高的物料。
如磨碎铁矿石制备球团给料时，其水分可高达10%；磨碎铁矿石或贵金属矿石时，水分可允许6.5%。
提高后续作业产品的回收率、可磨性和产品品位。
经高压辊磨机加工的物料，颗粒内部存在许多微观或宏观裂纹，而沒有产生裂纹的颗粒内部由于变形也存在较大的内应力。
高压辊磨机的工作原理及其作用Roller grinding machine is a kind of equipment used in the ore grinding process, which plays a crucial role in various industries. 高压辊磨机是一种在矿石磨矿过程中使用的设备，对各行业起着至关重要的作用。
This machine operates by applying high pressure to the material being processed between two rotating rollers. 这台机器通过在两个旋转的辊之间对被加工材料施加高压来运行。
The material is crushed and ground into fine particles, which can then be used for further processing or as final products. 材料被碾碎和磨成细小颗粒，然后可以用于进一步加工或作为最终产品。
The working principle of the roller grinding machine is based on the interaction between the material and the rollers, which exert a strong force to break down the particles.高压辊磨机的工作原理是基于材料与辊之间的相互作用，辊施加强大力量来破碎颗粒。
One of the key components of a roller grinding machine is the hydraulic system, which controls the pressure applied to the material during the grinding process. 高压辊磨机的关键组成部分之一是液压系统，它控制了在磨矿过程中施加给材料的压力。
书山有路勤为径，学海无涯苦作舟高压辊磨机（辊压机）高压辊磨机（见图2)主要由机架、高压辊、施压装置和传动装置组成。
机架由纵梁和横梁构成，高压辊由一个固定辊和一个可调辊组成，辊表面覆有耐磨板。
每个辊由一台电动机通过行星齿轮减速器驱动。
液压缸为施压部件，用来使可调辊沿导槽前后移动，并根据给料特性提供适当的压力。
高压辊磨机的工作原理（图1)是：物料由给料机给入两个平行的、相向同步转动的辊子之间，受到50~300MPa 的高压作用后，变成密实的料饼从机下排出。
排出的料饼除含有一定比例的细粒成品外，在非成品颗粒的内部也产生大量裂纹，在进一步用管磨机等粉磨设备粉碎过程中，可显著地降低粉磨能耗。
高压辊磨机可用于水泥生料和熟料、高炉炉渣、石灰石、煤以及其他脆性物料的粉碎，亦可用于硬度较低的铁矿石、锰矿石、铅锌矿石及多金属矿石的粉碎。
我国生产高压辊磨机的厂家最初有中重和一重，目前沈矿和北京金发等也生产这种磨机。
中重生产的高压辊磨机是该厂于20 世纪80 年代末引进、消化和吸收德国洪堡公司的先进技术之后开发的新产品，其主要特点如下：①在粉磨系统中装备辊磨机，可充分发挥粉磨设备的生产能力，一般可提高产量30％~40 ％，总能耗可降低20％~30％。
②结构紧凑，质量轻，体积小，对于生产能力相同的粉磨系统，装备辊磨机可明显地节省资金。
③由于具有结构简单，占用空间小的优点，故操作、维修都比较方便。
④辊磨机与其他干式粉磨设备相比，粉尘少，噪声低，工作环境有较大改善。
中重生产的高压辊磨机及技术性能列于表1，外形和安装尺寸示于图2 和表2。
除表中所列辊磨机规格外，中重还根据用户要求设计了多种不同规格的辊磨机，其中有GM120-50 型国内全新的新型辊磨机，还有Φ1.2×50、Φ1.4×80和国内最大的Φ1.7×110辊磨机。
定货时，用户应注明是否配备主电动机、电气控制系统和补焊设备，还。
