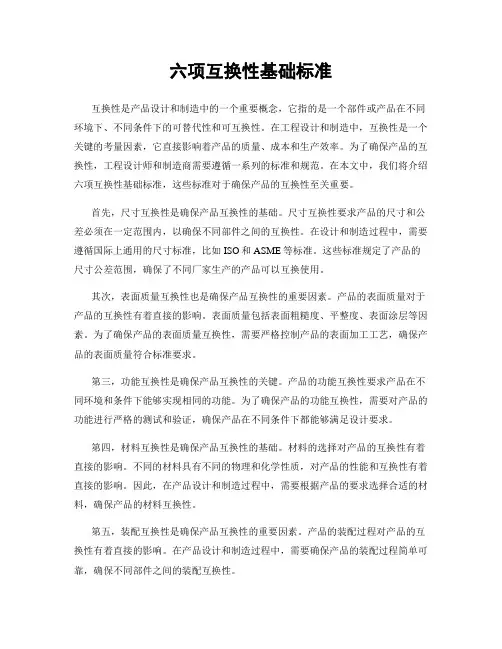

六项互换性基础标准互换性是产品设计和制造中的一个重要概念，它指的是一个部件或产品在不同环境下、不同条件下的可替代性和可互换性。
在工程设计和制造中，互换性是一个关键的考量因素，它直接影响着产品的质量、成本和生产效率。
为了确保产品的互换性，工程设计师和制造商需要遵循一系列的标准和规范。
在本文中，我们将介绍六项互换性基础标准，这些标准对于确保产品的互换性至关重要。
首先，尺寸互换性是确保产品互换性的基础。
尺寸互换性要求产品的尺寸和公差必须在一定范围内，以确保不同部件之间的互换性。
在设计和制造过程中，需要遵循国际上通用的尺寸标准，比如ISO和ASME等标准。
这些标准规定了产品的尺寸公差范围，确保了不同厂家生产的产品可以互换使用。
其次，表面质量互换性也是确保产品互换性的重要因素。
产品的表面质量对于产品的互换性有着直接的影响。
表面质量包括表面粗糙度、平整度、表面涂层等因素。
为了确保产品的表面质量互换性，需要严格控制产品的表面加工工艺，确保产品的表面质量符合标准要求。
第三，功能互换性是确保产品互换性的关键。
产品的功能互换性要求产品在不同环境和条件下能够实现相同的功能。
为了确保产品的功能互换性，需要对产品的功能进行严格的测试和验证，确保产品在不同条件下都能够满足设计要求。
第四，材料互换性是确保产品互换性的基础。
材料的选择对产品的互换性有着直接的影响。
不同的材料具有不同的物理和化学性质，对产品的性能和互换性有着直接的影响。
因此，在产品设计和制造过程中，需要根据产品的要求选择合适的材料，确保产品的材料互换性。
第五，装配互换性是确保产品互换性的重要因素。
产品的装配过程对产品的互换性有着直接的影响。
在产品设计和制造过程中，需要确保产品的装配过程简单可靠，确保不同部件之间的装配互换性。
最后，环境互换性是确保产品互换性的重要考量因素。
产品在不同环境条件下的使用和存储对产品的互换性有着直接的影响。
因此，在产品设计和制造过程中，需要对产品的环境适应性进行严格测试，确保产品在不同环境条件下都能够正常工作。

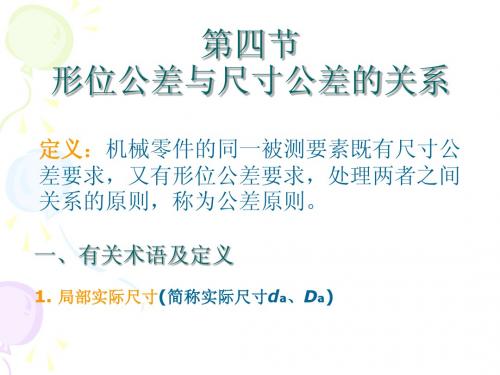

第四节形位公差与尺寸公差的关系定义：机械零件的同一被测要素既有尺寸公差要求，又有形位公差要求，处理两者之间关系的原则，称为公差原则。
一、有关术语及定义1. 局部实际尺寸(简称实际尺寸d a、D a)2. 作用尺寸(1)体外作用尺寸(d fe 、D fe ) 在被测要素的给定长度上，与实际外表面体外相接的最小理想面或与实际内表面体外相接的最大理想面的直径或宽度。
对于关联要素，该理想面的轴线或中心平面必须与基准保持图样给定的几何关系。
d f ed a 1d a 2d a 3d f ia) 外表面(轴) D f eD a 1D a 2D a 3D f ib) 内表面(孔) 图4-5实际尺寸和作用尺寸d fe =d a +f D fe =D a -f(2) 体内作用尺寸(d fi 、D fi ) 在被测要素的给定长度上，与实际外表面体内相接的最大理想面或与实际内表面体内相接的最小理想面的直径或宽度。
对于关联要素，该理想面的轴线或中心平面必须保持图样给定的几何关系。
d fi =d a -f D fi =D a +f3. 最大实体实效状态、尺寸•(1) 最大实体实效状态(MMVC) 在给定长度上，实际要素处于最大实体状态且其中心要素的形状或位置误差等于给出的形位公差值时的综合极限状态。
•(2) 最大实体实效尺寸(D MV 、d MV )最大实体实效状态下的体外作用尺寸。
d MV ＝d fe ＝d a +f ＝d M + t ＝d max + t D MV ＝D fe ＝D a －f ＝D M –t ＝D min -tφ20M0.1φ20.1(d M V )MMVCφ20(d M )φ0.14. 最小实体实效状态、尺寸•(1) 最小实体实效状态(LMVC) 在给定长度上，实际要素处于最小实体状态且其中心要素的形状或位置误差等于给出的形位公差值时的综合极限状态。
•(2) 最小实体实效尺寸(d LV、D LV) 最小实体实效状态下的体内作用尺寸。
互换性与尺寸公差的关系在制造和工程领域中，互换性是一个重要的概念。
互换性指的是不同元件或部件之间可以相互替代、安装和使用的能力。
而尺寸公差则是用来描述制造和设计过程中允许的尺寸变化范围。
在本文中，我们将探讨互换性与尺寸公差之间的关系，以及这种关系对制造和工程实践的影响。
1. 互换性的重要性互换性在制造和工程实践中具有重要的作用。
首先，互换性使得替换和更换零件变得更加容易。
如果不同零件之间没有互换性，那么每次更换零件都需要进行定制和适应性修改，这将大大增加生产和维修的成本和时间。
此外，互换性还可以提高产品的可靠性和可维护性，因为可以使用多个替代零件来进行维修和更换。

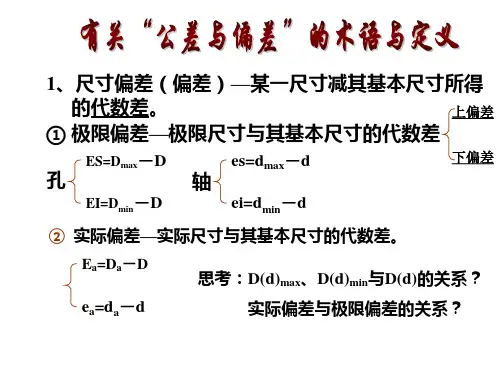

2. 尺寸公差的定义尺寸公差是指在设计和制造过程中对零件尺寸的允许变化范围。
由于制造和加工的不可避免的误差，零件的实际尺寸可能会有一定的偏差。
尺寸公差考虑了这些偏差，并规定了零件尺寸在一定范围内的可接受程度。
尺寸公差通常由上限公差和下限公差两个值表示，分别代表了尺寸变化的最大和最小限度。
3. 互换性与尺寸公差的关系互换性与尺寸公差之间存在着密切的关系。
互换性要求不同零件之间可以相互替代和安装，这就要求它们的尺寸在一定范围内相互接近。
而尺寸公差定义了零件尺寸的允许变化范围，它决定了零件能否满足互换性的要求。
当两个零件在其尺寸公差范围内可以相互替代时，它们具有互换性。
例如，在汽车制造中，一个零件的孔的尺寸公差范围内，可以安装多个不同的螺栓。
这就是互换性的体现，因为这些螺栓可以在满足尺寸公差要求的情况下相互替代和使用。
4. 尺寸公差的影响因素尺寸公差的确定受到多种因素的影响。
首先，产品的功能和需求将直接影响尺寸公差的要求。
例如，对于精密仪器和设备，尺寸公差要求通常非常严格，以确保产品的准确性和精确性。
而对于一些一般性的产品，尺寸公差要求可以相对宽松一些。
其次，制造过程的能力和工艺也会对尺寸公差的要求产生影响。
如果制造过程的精度高，能够更好地控制零件的尺寸，那么尺寸公差的要求可以相对较小。

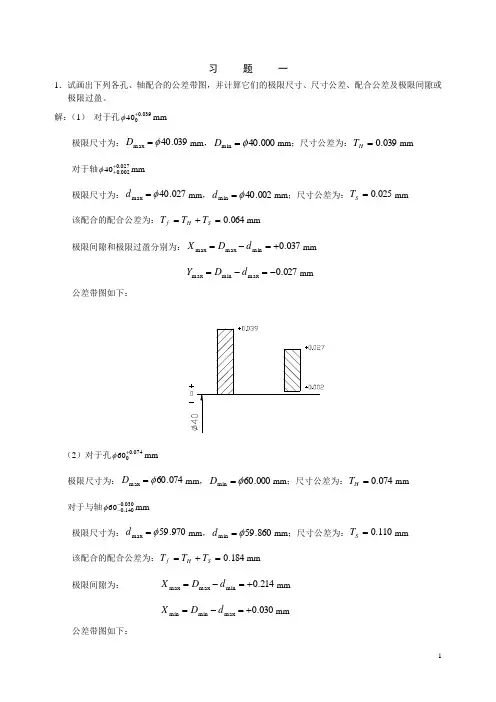

习 题 一1．试画出下列各孔、轴配合的公差带图，并计算它们的极限尺寸、尺寸公差、配合公差及极限间隙或极限过盈。
解：（1） 对于孔039.0040+φmm极限尺寸为：039.40max φ=D mm ，000.40min φ=D mm ；尺寸公差为：039.0=H T mm对于轴027.0002.040++φmm极限尺寸为：027.40max φ=d mm ，002.40min φ=d mm ；尺寸公差为：025.0=S T mm 该配合的配合公差为：064.0=+=S H f T T T mm极限间隙和极限过盈分别为：037.0min max max +=-=d D X mm 027.0max min max -=-=d D Y mm 公差带图如下：（2）对于孔074.0060+φmm极限尺寸为：074.60max φ=D mm ，000.60min φ=D mm ；尺寸公差为：074.0=H T mm对于与轴030.0140.060--φmm极限尺寸为：970.59max φ=d mm ，860.59min φ=d mm ；尺寸公差为：110.0=S T mm 该配合的配合公差为：184.0=+=S H f T T T mm 极限间隙为： 214.0min max max +=-=d D X mm 030.0max min min +=-=d D X mm 公差带图如下：3．试查表确定下列孔、轴公差带代号。
