互换性,公差配合,尺寸公差,

互换性与配合公差的要求在工程设计和制造过程中，互换性和配合公差是两个非常重要的概念。

互换性是指在满足功能要求的前提下，零件之间能够实现互相替换，并保证整体装配的一致性和可靠性。

配合公差则是指在零件制造和装配过程中所允许的尺寸误差范围。

一、互换性的概念与要求互换性的目的是实现零件的互相替换，确保装配过程中的一致性。

当一台机器或设备需要修理、更换零部件或进行升级时，只需找到功能相同的互换件，无需重新设计和加工，就能够完成零件的替换。

这大大提高了维护和更换零部件的效率。

互换性要求零件在尺寸、形状、位置与相互连接方式等方面具备较高的一致性。

在设计和制造过程中，需要对零件进行精确的尺寸测量和控制，以确保零件的一致性。

此外，材料的选择、加工方式的确定以及表面处理技术的应用，也都会对互换性产生影响。

二、配合公差的概念与要求配合公差是指在零件制造和装配过程中所允许的尺寸误差范围。

根据不同的功能要求和材料特性，可以对零件的尺寸和形状进行一定的公差控制，以保证装配的顺利进行。

配合公差的要求需要根据零件的功能、装配方式和工作环境等因素进行综合评估。

对于需要保持严格位置和相对运动要求的零件配合，公差控制相对较严格；而对于一些需要灵活配合或相互调整的零件，则可以适当放宽公差限制。

三、互换性与配合公差的关系互换性和配合公差是紧密关联的，两者相辅相成。

只有在具备一定的互换性的前提下，才能实现合适的配合公差。

互换性要求零件具备一定的一致性，而配合公差则定义了零件之间的匹配程度。

在实际应用中，互换性和配合公差需要根据具体情况进行灵活的处理。

一方面，为了保证装配过程的顺利进行，需要严格控制配合公差，使得零件之间的配合尺寸满足要求；另一方面，为了提高零部件的互换性，有时需要放宽公差限制，使得不同厂家生产的零件能够互相替换。

总而言之，互换性和配合公差是工程设计和制造中不可或缺的概念。

通过合理的设计和加工控制，可以实现零件的一致性和互换性，从而提高设备的可维护性和可靠性。

互换性：指构成机器（或仪器）的同一规格的零件和部件所具有的以不同的程度和不同的方式可以互相替换使用的性能。

互换性内容：几何量（尺寸大小，几何形状（宏观微观）及相互的位置关系），机械性能，理化性能。

公差：几何量在规定的范围内变动，就能满足互换性的目的，这个允许变动量。

用于协调机器零件的使用要求与制造经济性之间的矛盾。

公差与互换性的关系：互换性要公差来保证，满足功能要求条件下，公差应尽量规定得大些。

互换性分类：按程度和范围：完全互换，零部件不需任何辅助加工与修配，可不加挑选进行装配或更换，就可以满足使用要求的性质。

一般地，标准件采用完全互换，便于专业化生产和装配。

不完全互换，在装配前，将零件按实际尺寸分组，按组装配，或采用更换零件或调整位置的办法来达到装配的精度要求，前者分组互换，后者调整互换。

按互换方式或应用场合，内互换，部件或机构内部组成零件间的互换。

不完全互换。

外互换，部件或机构与其相配件间的互换。

完全互换。

标准：为了在一定的范围内获得最佳秩序，经协商一致制定并由公认机构批准，共同使用的和重复使用的一种规范性文件。

标准化：为了在一定范围内获得最佳秩序，对现实问题或潜在问题制定共同使用和重复使用的条款活动。

要素/几何要素：构成几何体的点线面统称。

组成要素：构成几何体的面或面上的线，轮廓要素。

导出要素：由一个或几个组成要素得到的中心点线面，即几何体中心要素。

尺寸要素：由一定大小的线性尺寸或角度尺寸确定的几何形状。

公称组成要素：由技术制图或其他方法确定的理论正确的组成要素。

公称导出要素：由一个或几个公称组成要素得到的中心点线面。

工件实际表面：实际存在并将整个工件与周围介质分隔的一组要素。

实际（组成）要素：由接近实际（组成）要素所限定的工件实际表面的组成部分。

提取组成要素：按规定方法，由实际（组成）要素提取有限数目的点所形成的实际（组成）要素的近似替代。

提取导出要素：由一个或几个提取组成要素得到中心点线面。

互换性复习题一、问答题1．什么叫互换性？互换性在机械制造中的作用是什么？从一批相同规格的零件（或部件）中任意拿出一个，不需任何修配就能装到所属的部件（或机器）中去，达到预定的配合要求，并能满足技术要求及保证良好的使用性能，这就是互换性。

零、部件的互换性为生产的专业化创造了条件，促进了自动化生产的发展，有利于降低产品成本，缩短设计和生产周期，从而提高生产率，提高产品质量，保证机器工作的连续性和持久性，同时给机器的维修带来极大的方便。

2．公差、配合、互换性三者的关系是什么?零件几何参数允许的变动量称为公差。

它包括尺寸公差、形状公差、位置公差等。

公差用来控制加工中的误差，以保证必要的配合性质。

因此，建立各种几何参数的公差标准是实现对零件误差的控制和保证互换性的基础。

3．公称尺寸，实际尺寸，极限尺寸之间有何区别。

公称尺寸是指设计给定的尺寸。

实际尺寸是指通过测量得到的尺寸。

极限尺寸是指允许尺寸变化的两个界限值。

4．公差、偏差有何区别？尺寸公差是指尺寸允许的变动量。

公差等于上极限尺寸与下极限尺寸之代数差的绝对值，也等于上极限偏差与下极限偏差之代数差的绝对值。

公差的数值只能为正值。

偏差是指某一尺寸减其公称尺寸所得的代数差。

偏差分为极限偏差和实际偏差，而极限偏差又分为上极限偏差和下极限偏差。

偏差的数值可以是正值、负值或为零。

5．配合有几种类型？间隙配合、过盈配合、过渡配合。

6. 为什么进行公称尺寸分段？公称尺寸分段后，对同一公称尺寸段内的所有公称尺寸，在相同标准公差等级情况下，规定相同的标准公差，减少了标准公差数目、统一了公差值、简化了公差表格以及便于生产实际应用。

7. 千分尺（又名螺旋测微计）是如何提高测量精度的？其最小分度值为多少？其意义是什么?千分尺的核心部分主要由测微螺杆和螺母套管所组成，是利用螺旋推进原理而提高测量精度的。

其最小分度值为0.01mm，表示其测量准确度为0.01mm。

8. 为什么规定安全裕度和验收极限？通过安全裕度和验收极限来防止因测量不确定度的影响而造成工件“误收”和“误废”。

一、名词解释互换性某一产品（包括零件、部件、构件与另一产品在尺寸、功能上能够彼此互相替换的性能。

标准及标准化：标准：对重复性事物和概念所做理等社会实践中，对重复性事物和概念通过制订、发布和实施标准，达到统一，以获得最佳秩序和基本尺寸：是设计给定的尺寸，用D 和d （L 或l ）表示（大写字母表示孔，小写字母表示轴）。

配合公差：组成配合的孔、轴公差之和叫配合公差，它是允许间隙或过盈的变动量，以Tf 表示。

配合：基本尺寸相同，相互结合的孔与轴公差带之间的关系。

极限尺寸减其基本尺寸所得的代数差 的区域。

基孔制：是基本偏差固定不变的孔公差带，与不基轴制是基本偏差固定不变的轴公差带，与不同基本偏差的孔公差带形成各种配合的一种制度 几何公差带的4要素：公差带的大小、形状、方向、位置 表面粗糙度：在零件加工表面存在的一种由较小间距和微小峰、谷形成的微观几何形状误差。

评定轮廓的算术平均偏差Ra ：评定轮廓的算术平均偏差（Pa Wa Ra ） 在一个取样长度内，轮廓所有纵坐标值Z （x）绝对值的算术平均值。

0，6，5，4，2五级，圆锥滚子轴承则分为0，6X ，5，4四级，推力轴承分为0，6，5，4四级，按其顺序公差等级依次由低到高，即0级精度最低，2级精度最高。

用P0、P6表示。

螺纹标记：由螺纹代号、螺纹公差带代号和旋合长度代号组成。

金属切削加工：是用切削工具将坯料或工件上的位置精度和表面质量的加工方法。

刀具材料应具备的基本性能：1.高的硬度2.高的5.良好的工艺性6、良好的热物理性能和耐热冲击性能 刀具材料的选用：工具钢、高速钢、硬质合金钢、陶瓷、人造金刚石车刀的切削部分的五个几何角度：前角γ0、后λs ；前角γ0：前角越大，刀刃越锋利，主切削刃强度越低、易崩刃，已加工表面质量越好，在-50~250积屑瘤：在一定的切削速度范围内切削钢料、球墨铸铁或铝合金等塑性金属时，有时在刀具前刀面靠近切削刃的部位粘附着一小块很硬的金属，这就是切削过程中所产生的积屑瘤，也称刀瘤。

互换性与尺寸公差的关系在制造和工程领域中，互换性是一个重要的概念。

互换性指的是不同元件或部件之间可以相互替代、安装和使用的能力。

而尺寸公差则是用来描述制造和设计过程中允许的尺寸变化范围。

在本文中，我们将探讨互换性与尺寸公差之间的关系，以及这种关系对制造和工程实践的影响。

1. 互换性的重要性互换性在制造和工程实践中具有重要的作用。

首先，互换性使得替换和更换零件变得更加容易。

如果不同零件之间没有互换性，那么每次更换零件都需要进行定制和适应性修改，这将大大增加生产和维修的成本和时间。

此外，互换性还可以提高产品的可靠性和可维护性，因为可以使用多个替代零件来进行维修和更换。

2. 尺寸公差的定义尺寸公差是指在设计和制造过程中对零件尺寸的允许变化范围。

由于制造和加工的不可避免的误差，零件的实际尺寸可能会有一定的偏差。

尺寸公差考虑了这些偏差，并规定了零件尺寸在一定范围内的可接受程度。

尺寸公差通常由上限公差和下限公差两个值表示，分别代表了尺寸变化的最大和最小限度。

3. 互换性与尺寸公差的关系互换性与尺寸公差之间存在着密切的关系。

互换性要求不同零件之间可以相互替代和安装，这就要求它们的尺寸在一定范围内相互接近。

而尺寸公差定义了零件尺寸的允许变化范围，它决定了零件能否满足互换性的要求。

当两个零件在其尺寸公差范围内可以相互替代时，它们具有互换性。

例如，在汽车制造中，一个零件的孔的尺寸公差范围内，可以安装多个不同的螺栓。

这就是互换性的体现，因为这些螺栓可以在满足尺寸公差要求的情况下相互替代和使用。

4. 尺寸公差的影响因素尺寸公差的确定受到多种因素的影响。

首先，产品的功能和需求将直接影响尺寸公差的要求。

例如，对于精密仪器和设备，尺寸公差要求通常非常严格，以确保产品的准确性和精确性。

而对于一些一般性的产品，尺寸公差要求可以相对宽松一些。

其次，制造过程的能力和工艺也会对尺寸公差的要求产生影响。

如果制造过程的精度高，能够更好地控制零件的尺寸，那么尺寸公差的要求可以相对较小。

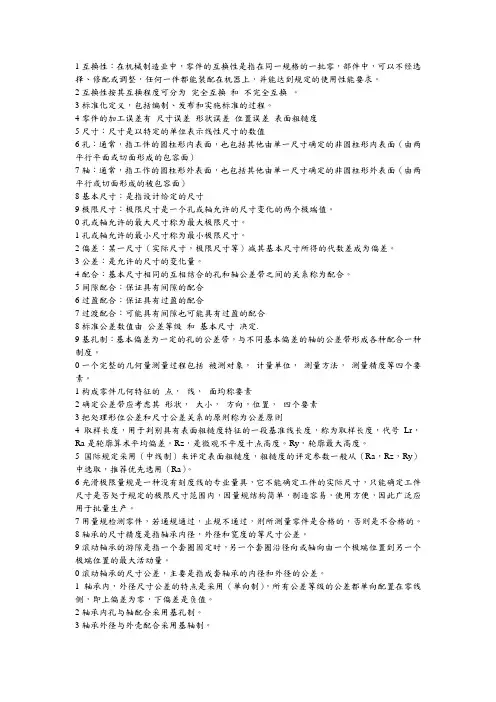

1互换性：在机械制造业中，零件的互换性是指在同一规格的一批零，部件中，可以不经选择、修配或调整，任何一件都能装配在机器上，并能达到规定的使用性能要求。

2互换性按其互换程度可分为完全互换和不完全互换。

3标准化定义，包括编制、发布和实施标准的过程。

4零件的加工误差有尺寸误差形状误差位置误差表面粗糙度5尺寸：尺寸是以特定的单位表示线性尺寸的数值6孔：通常，指工件的圆柱形内表面，也包括其他由单一尺寸确定的非圆柱形内表面（由两平行平面或切面形成的包容面）7轴：通常，指工作的圆柱形外表面，也包括其他由单一尺寸确定的非圆柱形外表面（由两平行或切面形成的被包容面）8基本尺寸：是指设计给定的尺寸9极限尺寸：极限尺寸是一个孔或轴允许的尺寸变化的两个极端值。

0孔或轴允许的最大尺寸称为最大极限尺寸。

1孔或轴允许的最小尺寸称为最小极限尺寸。

2偏差：某一尺寸（实际尺寸，极限尺寸等）减其基本尺寸所得的代数差成为偏差。

3公差：是允许的尺寸的变化量。

4配合：基本尺寸相同的互相结合的孔和轴公差带之间的关系称为配合。

5间隙配合：保证具有间隙的配合6过盈配合：保证具有过盈的配合7过渡配合：可能具有间隙也可能具有过盈的配合8标准公差数值由公差等级和基本尺寸决定.9基孔制：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合一种制度。

0一个完整的几何量测量过程包括被测对象，计量单位，测量方法，测量精度等四个要素。

1构成零件几何特征的点，线，面均称要素2确定公差带应考虑其形状，大小，方向，位置，四个要素3把处理形位公差和尺寸公差关系的原则称为公差原则4取样长度，用于判别具有表面粗糙度特征的一段基准线长度，称为取样长度，代号Lr，Ra是轮廓算术平均偏差。

Rz，是微观不平度十点高度。

Ry，轮廓最大高度。

5国际规定采用（中线制）来评定表面粗糙度，粗糙度的评定参数一般从（Ra，Rz，Ry）中选取，推荐优先选用（Ra）。

6光滑极限量规是一种没有刻度线的专业量具，它不能确定工件的实际尺寸，只能确定工件尺寸是否处于规定的极限尺寸范围内，因量规结构简单，制造容易，使用方便，因此广泛应用于批量生产。
