互换性与公差复习--总结版

互换性考试重点一、名词解释：1、互换性：同一规格的零部件，不需要作任何挑选，调整或修配，就能装配到机器上去，并且符合使用性能要求，这种特性就叫互换性2、分度值：分度值i是指在测量器具的标尺或度盘上，相邻两刻线间所代表被测量的量值3、间隙配合：间隙配合是指具有间隙的配合。

4、粗糙度：加工表面所具有的较小间距和微小峰谷不平度波距小于1mm即微观几何形状误差5、取样长度：取样长度是在x轴方向（与轮廓总的走向一致）用于判别被评定轮廓不规则特征的长度。

粗糙度轮廓的取样长度lr在数值上与λc滤波器的截止波长相等。

6、尺寸链：在一个零件和一台机器的结构中，总有一些相互联系的尺寸，这些相互联系的尺寸按一定顺序连接成一个封闭的尺寸组，称为尺寸链7、灵敏度：灵敏度是指计量器具对被测量变化的反应能力8、齿距积累偏差：齿距积累偏差是指齿轮同侧齿面任意弧段（k=1至k=z）内的最大齿距积累偏差9、圆锥角：指在通过圆锥轴线的截面内，两素线之间的夹角用α表示10、公差：零件几何参数误差的允许范围叫做公差11、标尺间距：标尺间距c是指计量器具的刻度尺或分度盘上相邻两刻线中心之间的距离12、过盈配合：指具有过盈（包括最小过盈为零）的配合13、极限尺寸：指一个孔或轴允许的尺寸的两个极端，也就是允许的尺寸变化范围的两个界极值14、独立原则：指被测要素在图样上给出的尺寸公差与几何公差各自独立，应分别满足要求的公差原则15、装配尺寸链：指全部组成环为不同零件设计尺寸所形成的尺寸链16、齿轮坯：齿轮轮齿加工前的工件，其尺寸和形状偏差对于齿轮副的接触条件和运行状况有着极大的影响17、形状误差：是被测试实际要素的现状对其理想要素的变动量，形状误差值小于或等于相应的公差值，则认为合格18、单个齿距偏差：在端平面上，在接近齿高中部的一个与齿轮线同心的园偏差19、圆锥素线角：指圆锥素线与其轴线的夹角，它等于圆锥角之半，即α/220、齿轮副：由两个相啮合的齿轮组成的基本机构二、简答题1、配合的两个基本条件（1）基本尺寸相同（2）具有包容与被包容特性2、尺寸链两个基本特性（1）封闭性：组成尺寸链的各个尺寸按一定顺序构成一个封闭系统。

互换性期末选择填空知识汇总1. 互换性按互换程度可分为完全互换和不完全互换。

2. 孔公差带和轴公差带中间0实线代表公称尺寸。

3. 配合总共分为三种：间隙配合、过渡配合和过盈配合。

4. 标准公差等级代表了加工精度。

5. 公称尺寸≤500mm内，规定总共有 20 个标准公差等级。

6. 大写字母A叫做安全裕度，也叫最大测量误差。

测量仪最大误差不能超过A*90%。

7. 检验孔径的光滑极限量规为轴状，称为塞规。

检验轴径的光滑极限量规为孔状，称为卡规或环规。

8. 量规分为三种类型工作量规、验收量规、校对量规。

测量过程包括①测量方法②计量单位③测量精确度9. 几何公差特征符号熟记（p84 表4.1）10. 确定几何公差与尺寸公差之间的关系的原则为公差原则。

11. 独立原则是指图样上给定的几何公差与尺寸公差相互无关，分别满足要求的公差原则。

独立原则是几何公差和尺寸公差相互关系所遵循的最基本原则。

12. 被测要素标注是要与尺寸与尺寸线隔开。

导出要素标注时要与尺寸线对齐。

13. 最小条件的含义：是最大限度通过合格行检验。

14. 表面粗糙度不能太大，也不能太小。

（为什么）零件表面越粗糙，则摩擦因数就越大，两个相对运动的表面因实际有效接触面积就越小，单位面积压力增大，零件运动表面摩擦加快。

15. 取样长度的含义：测量或评定表面粗糙度所规定的一段基准线长度。

16. 粗糙度轮廓中线分为两大类：⑴最小二乘中线—此线必须借助电子轮廓仪测量。

⑵算术平均度。

17. 特殊符号填空幅度参数Ra轮廓最大高度Rz=波峰+波谷间距特征参数Rsm18. 按照尺寸公差和旋转精度将向心轴承的公差等级分为2 4 5 6 0 五个等级，2精度最高，0精度最低。

19. 滚动轴承内圈与轴的配合应采用基孔制。

外圈与外壳孔配合应采用基轴制。

20. 键连接的主参数是键宽b。

21. 矩形花键的配合按装配形式分为分滑动（间隙）、紧滑动（过渡）、固定（过盈）三种。

改错题要领！㈠标注前面有没有0/㈡对同意被测要素（跳动>形状>方向>位置）大小关系不能乱。

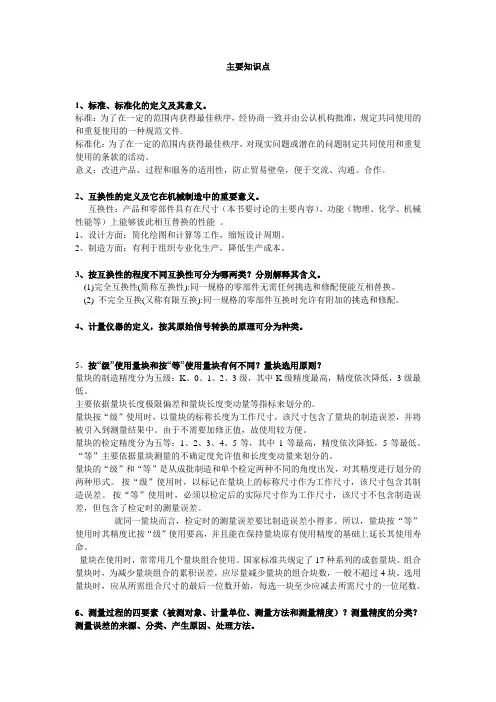

主要知识点1、标准、标准化的定义及其意义。

标准：为了在一定的范围内获得最佳秩序，经协商一致并由公认机构批准，规定共同使用的和重复使用的一种规范文件.标准化：为了在一定的范围内获得最佳秩序，对现实问题或潜在的问题制定共同使用和重复使用的条款的活动。

意义：改进产品、过程和服务的适用性，防止贸易壁垒，便于交流、沟通、合作。

2、互换性的定义及它在机械制造中的重要意义。

互换性：产品和零部件具有在尺寸（本书要讨论的主要内容）、功能（物理、化学、机械性能等）上能够彼此相互替换的性能。

1、设计方面：简化绘图和计算等工作，缩短设计周期。

2、制造方面：有利于组织专业化生产，降低生产成本。

3、按互换性的程度不同互换性可分为哪两类？分别解释其含义。

(1)完全互换性(简称互换性):同一规格的零部件无需任何挑选和修配便能互相替换。

(2) 不完全互换(又称有限互换):同一规格的零部件互换时允许有附加的挑选和修配。

4、计量仪器的定义，按其原始信号转换的原理可分为种类。

5、按“级”使用量块和按“等”使用量块有何不同？量块选用原则？量块的制造精度分为五级：K、0、1、2、3级，其中K级精度最高，精度依次降低，3级最低。

主要依据量块长度极限偏差和量块长度变动量等指标来划分的。

量块按“级”使用时，以量块的标称长度为工作尺寸，该尺寸包含了量块的制造误差，并将被引入到测量结果中。

由于不需要加修正值，故使用较方便。

量块的检定精度分为五等：1、2、3、4、5等，其中1等最高，精度依次降低，5等最低。

“等”主要依据量块测量的不确定度允许值和长度变动量来划分的。

量块的“级”和“等”是从成批制造和单个检定两种不同的角度出发，对其精度进行划分的两种形式。

按“级”使用时，以标记在量块上的标称尺寸作为工作尺寸，该尺寸包含其制造误差。

按“等”使用时，必须以检定后的实际尺寸作为工作尺寸，该尺寸不包含制造误差，但包含了检定时的测量误差。

就同一量块而言，检定时的测量误差要比制造误差小得多。

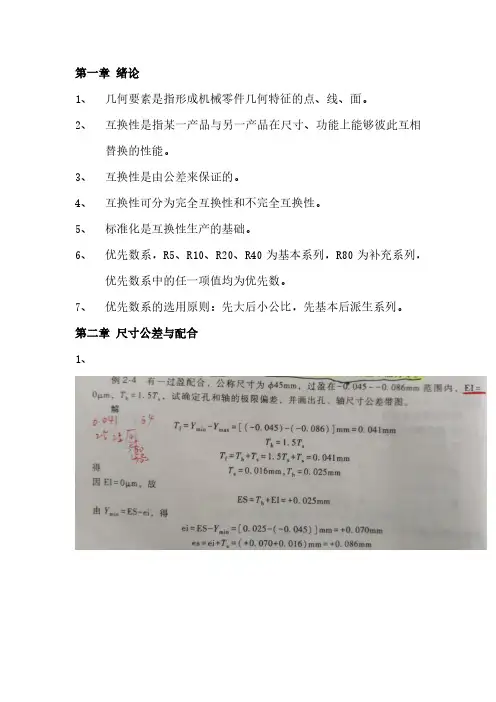

第一章绪论1、几何要素是指形成机械零件几何特征的点、线、面。

2、互换性是指某一产品与另一产品在尺寸、功能上能够彼此互相替换的性能。

3、互换性是由公差来保证的。

4、互换性可分为完全互换性和不完全互换性。

5、标准化是互换性生产的基础。

6、优先数系，R5、R10、R20、R40为基本系列，R80为补充系列，优先数系中的任一项值均为优先数。

7、优先数系的选用原则：先大后小公比，先基本后派生系列。

第二章尺寸公差与配合1、解题思路：要确定孔和轴的极限偏差（孔的ES和EI，轴的es和ei），需要先确定其中一个值（上极限偏差或者下极限偏差），然后根据公差值大小，计算出另一个极限偏差。

例如孔：题目中已经给出EI=0,若能知道孔的公差值Th的大小，即可根据ES=Th+EI而求出ES。

此题目中：（1）先根据配合公差的公式Tf=Ymin-Ymax（过盈配合）求出Th和Ts,即孔和轴的公差值大小（2）已知EI，求出ES（3）已知Ymin和ES，根据最小过盈公式Ymin=ES-ei求出ei （4）根据es=ei+Ts求出es（5）绘制出公差带图，注意零线，公称尺寸以及方框内一般用斜线代表孔，点代表轴，分别标注极限偏差值的大小。

2、分析如何选择套筒和轴的配合？解：考虑薄壁套筒零件的装配变形，如果要求套筒的内孔与轴的配合为H7/g6。

考虑到套筒的外表面与孔装配后会产生较大的过盈，套筒的内孔会收缩，使内孔变小，这样就不能保证H7/g6的配合性质。

因此，在选择套筒与轴的配合时，应考虑此变形量的影响。

一是从设计考虑:选择比H7/g6稍松的配合(如H7/6);二是从工艺考虑:先将在简压入内孔后，再按H7加工套简的内孔。

3、计算法确定孔轴配合。

第三章几何公差与检测1、2、3、第四章表面粗糙度与检测1、表面粗糙度的基本评定参数有哪些？简述其含义。

表面粗糙度的基本评定参数有：幅度参数：轮廓的算术平均偏差Ra、轮廓的最大高度Rz；间距参数：轮廓单元的平均宽度Rsm；Ra——在一个取样长度lr范围内，被评定轮廓上各点至中线的纵坐标Z(x)绝对值的算术平均值。

互换性与测量技术基础_公差期末复习提纲期末复习提纲第⼀章绪论1、互换性的定义、特点？2、实现互换性的前提和实现互换性的条件？3、标准和标准化的定义？4、优先数的优点和优先数系基本系列及规律？第⼆章光滑圆柱体结合的公差与配合1、尺⼨、基本尺⼨、实际尺⼨、极限尺⼨的概念？2、尺⼨偏差、实际偏差、上偏差、下偏差、公差的概念和关系？3、公差带图及相关规定4、配合的定义及种类、公差带的特点？5、配合公差的定义及各种计算公式？6、配合制度的种类及特点？7、标准公差的等级及标准公差的决定参数？8、基本偏差的定义、基本偏差系列代号及位置特点？9、在尺⼨公差中基本偏差和标准公差各⾃所起的作⽤？10、什么叫同名配合及特点？什么叫“⼯艺等价性”原则？11、配合公差、公差、基本偏差、上下偏差、间隙、过盈、过渡之间的计算关系？12、配合制度的选⽤原则？公差等级的选⽤原则？13、各种配合的特性和应⽤？第三章测量技术基础1、测量的定义和要素？2、量块的作⽤和精度等级？3、量块按“级”和按“等”使⽤的优缺点？4、量块的选⽤原则和⽅法？5、计量器具的主要度量指标？测量⽅法的分类？6、测量误差⼤⼩的判定⽅法？7、测量误差的分类？随机误差的分布特点？第四章形状和位置公差检测1、形位公差的定义、项⽬、符号？2、形位公差的正确标注⽅法？3、基准的种类及表达？4、形位公差带的要素？各种形位公差带的形状及特点？5、作⽤尺⼨、最⼤实体尺⼨、最⼤实体实效尺⼨及边界？6、什么是公差原则？公差原则的种类？7、各种公差原则及要求的标注及含义？8、各种公差原则及要求的应⽤场合、公差值的选择原则？9、形位误差评定的基本原则和常⽤⽅法？10、形位误差的检测原则？第五章表⾯粗糙度1、表⾯粗糙度的定义？2、表⾯粗糙度对零件使⽤性能的影响？3、表⾯粗糙度的主要评定参数及标准参数值？4、表⾯粗糙度的选择原则？5、表⾯粗糙度的正确标注？第七章滚动轴承与孔、轴结合的互换性1、滚动轴承的组成？2、滚动轴承的精度等级？3、滚动轴承与孔、轴配合的基准制度？4、滚动轴承公差带的特点？第⼋章尺⼨链1、尺⼨链的定义？尺⼨链的分类？2、封闭环及特点？3、完全互换法计算尺⼨链？（正计算、反计算、中间计算）第⼗⼆章圆柱齿轮传动的互换性1、齿轮传动要求？2、齿轮加⼯误差的来源、分类及对齿轮传动性能的影响？3、影响齿轮各项传动性能的应检指标及关系？4、齿轮精度等级和选择⽅法？5、齿轮精度等级的标注？6、齿轮精度设计的内容和步骤？互换性与测量技术基础复习题及答案⼀、填空1、允许零件⼏何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

公差配合与测量（互换性与测量技术）复习题含参考答案一、单选题（共30题，每题1分，共30分）1、H7/f6的配合性质为（）A、过渡配合B、间隙配合C、过盈配合正确答案：B2、用径向全跳动测量（）时，若跳动不超差则其误差也不会超差。

A、平面度B、圆度C、圆柱度D、直线度正确答案：C3、标准规定了（）优先数系列。

A、1个B、5个C、10个D、4个正确答案：B4、（）最小实体尺寸是控制其实际尺寸的。

A、孔和轴的B、孔的C、轴的正确答案：A5、公差带相对于零线的位置反映了配合的（）。

A、精确程度B、松紧变化的程度C、松紧程度正确答案：C6、端面全跳动的公差带与平面对轴线的（）公差带相同A、平行度B、垂直度C、倾斜度D、对称度正确答案：B7、垂直度公差属于（）A、不确定B、形状公差C、定位公差D、定向公差正确答案：D8、对于有配合要求的孔和轴尺寸公差应采用( )等级。

A、较大B、较高C、较低D、较小正确答案：B9、对于游标卡尺主尺的刻线间距为（）mm。

A、0.5B、0.02C、1D、2正确答案：C10、配合公差的数值愈小，则相互配合的孔、轴的公差等级（）。

A、愈高B、过盈大C、间隙大D、愈低正确答案：A11、（）最大实体尺寸是控制其作用尺寸的。

A、轴的B、孔的C、孔和轴的正确答案：C12、对于同一被测要素，位置误差包含被测要素的（）误差。

A、几何C、粗糙度D、形状正确答案：D13、基本评定参数是依照（）来测定工件表面粗糙度的。

A、波距B、波度C、波高D、波纹正确答案：C14、位置度公差属于（）A、跳动公差B、定位公差C、定向公差D、形状公差正确答案：B15、零件尺寸误差同形位误差采用包容要求时应遵守( )边界。

A、实效边界B、最大实体C、作用D、包容正确答案：B16、（）是内螺纹的公称直径A、内螺纹小径的基本尺寸B、内螺纹大径的基本尺寸C、内螺纹中径的基本尺寸正确答案：B17、通常说来，作用尺寸是（）综合的结果。

公差：控制几何参数的技术规定就称“公差”，即为实际参数值所允许的最大变动量。

问题：加工误差与公差的区别与联系区别：误差在加工过程中产生，公差由设计人员确定联系：公差是误差的最大允许值孔与轴（hole and shaft）孔通常指工件的圆柱形内表面，也包括非圆柱型的表面（由两个平行平面或切面的包容面）。

轴是指工件的圆柱型表面（由两个平行平面或切面而形成的被包容面）。

广义的孔与轴：孔为包容面（尺寸之间无材料），在加工过程中，尺寸越加工越大；而轴是被包容面（尺寸之间有材料），尺寸越加工越小。

尺寸（size）尺寸是特定单位表示的两点之间距离的数值。

通常用㎜表示（常省略）如直径Ø40、半径R20，宽度12，高度120，中心距60等。

基本尺寸（basic size）基本尺寸是设计给定的尺寸，用D和d（L或l）表示（大写字母表示孔，小写字母表示轴）。

它是根据产品的使用要求、零件的刚度等要求，计算或通过实验而确定的。

它应该在优先数系中选择。

实际尺寸（actual size）实际尺寸是通过测量得到的尺寸（D a、d a）实际尺寸并非尺寸的真值。

极限尺寸（limits of size）极限尺寸允许尺寸变化的两个界限值。

最大极限尺寸：D max、d max最小极限尺寸：D min、d min合格零件的实际尺寸应该是：偏差（limits of deviation）某尺寸与基本尺寸的代数差,其值可正、可负或零。

上偏差:最大极限尺寸与基本尺寸之差下偏差:最小极限尺寸与基本尺寸之差实际偏差:实际尺寸与基本尺寸之差注意：标注和计算偏差时前面必须加注“+”或“－”号（零除外）。

尺寸公差（Tolerance）尺寸公差是指允许尺寸的变动量孔：轴：问题：比较公差与偏差公差与偏差是两个不同的概念。

公差表示制造精度的要求，反映加工的难易程度。

偏差表示与基本尺寸远离程度，它表示公差带的位置，影响配合的松紧程度。

公差带图：用尺寸公差带的高度和相互位置表示公差大小和配合性质。

互换性与测量技术重点知识点总结绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零,部件。

通常包括几何参数和机械性能的互换.允许零件尺寸和几何参数的变动量就称为公差.互换性课按其互换程度，分为完全互换和不完全互换.公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准.第一章圆柱公差与配合基本尺寸是设计给定的尺寸。

实际尺寸是通过测量获得的尺寸.极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。

最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。

与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。

尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。

尺寸公差是指允许尺寸的变动量。

公差=｜最大极限尺寸—最小极限尺寸｜=上偏差—下偏差的绝对值配合是指基本尺寸相同的,相互结合的孔与轴公差带之间的关系。

间隙配合：孔德公差带完全在轴的公差带上,即具有间隙配合。

间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值,也等于相互配合的孔公差与轴公差的和。

过盈配合,过渡配合T=ai,当尺寸小于或等于500mm时，i=0.45+0。

001D(um）,当尺寸大于500到3150mm时，I=0.004D+2。

1（um）.孔与轴基本偏差换算的条件：1。

在孔，轴为同一公差等级或孔比轴低一级配合2。

基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3。

保证按基轴制形成的配合与按基孔制形成的配合相同。

通用规则，特殊规则例题基准制的选用:1。

一般情况下，优先选用基孔制。

2。

与标准件配合时，基准制的选择通常依标准件而定.3。

为了满足配合的特殊需要，允许采用任一孔,轴公差带组合成配合。

公差等级的选用：1。

对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时,国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合,由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。

互换性与公差复习（总）一、基本概念1、名词互换性:指机械产品中同一规格的一批零件或部件，任取其中一件，不需作任何挑选、调整或辅助加工（如钳工修配）就能进行装配，并能保证满足机械产品的使用性能要求的一种特性。

公差：允许零件几何参数的变动量。

尺寸公差：允许尺寸的变动量。

尺寸偏差：某一尺寸减其公称尺寸所得的代数差。

光滑极限量规：指被检验工件为光滑孔或光滑轴所用的极限量规的总称，简称量规。

尺寸误差：实际尺寸与理想尺寸之差。

基孔制：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。

基轴制：基本偏差为一定的轴的公差带与不同的基本偏差的孔的公差带形成各种配合的一种制度。

形位公差：形状和位置公差。

位置公差：关联提取要素对基准在位置上所允许的变动全量。

形状公差:指单一实际要素的形状所允许的变动量。

表面粗糙度：零件表面所具有的较小间距和微小峰谷不平的程度，其波峰和波谷间的距离很小（在1mm之下）齿轮的I，Ⅱ，III 三个公差组.2、理解与思考1）互换性的优越性及互换性和标准化的意义答：互换性的作用：从使用上看，由于零件具有互换性，零件坏了，可以以新换旧，方便维修，从而提高机器的利用率和延长机器的使用寿命；从制造上看，互换性是组织专业化协作生产的重要基础，而专业化生产有利于采用高科技和高生产率的先进工艺和装备，从而提高生产率，提高产品质量，降低生产成本；从设计上看，可以简化制图、计算工作，缩短设计周期，并便于采用计算机辅助设计，这对发展系列产品十分重要。

标准化的意义：标准化是组织现代化生产的重要手段，是实现互换性的必要前提，是国家现代化水平的重要标志之一。

它对人类进步和科学技术发展起着巨大的推动作用。

2）互换性的分类；答：按互换性的程度可分为完全互换与不完全互换，对标准部件或机构来说，互换性又分为外互换与内互换。

3）标准公差、基本偏差、误差及公差等级的区别和联系•答：标准公差是国标规定的，用以确定公差带大小的任一公差值。
