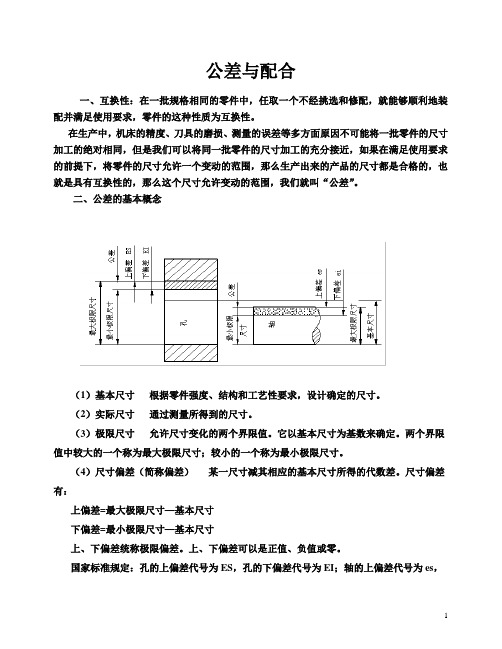

公差与配合一、互换性：在一批规格相同的零件中，任取一个不经挑选和修配，就能够顺利地装配并满足使用要求，零件的这种性质为互换性。
在生产中，机床的精度、刀具的磨损、测量的误差等多方面原因不可能将一批零件的尺寸加工的绝对相同，但是我们可以将同一批零件的尺寸加工的充分接近，如果在满足使用要求的前提下，将零件的尺寸允许一个变动的范围，那么生产出来的产品的尺寸都是合格的，也就是具有互换性的，那么这个尺寸允许变动的范围，我们就叫“公差”。
二、公差的基本概念（1）基本尺寸根据零件强度、结构和工艺性要求，设计确定的尺寸。
（2）实际尺寸通过测量所得到的尺寸。
（3）极限尺寸允许尺寸变化的两个界限值。
它以基本尺寸为基数来确定。
两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
（4）尺寸偏差（简称偏差）某一尺寸减其相应的基本尺寸所得的代数差。
尺寸偏差有：上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称极限偏差。
上、下偏差可以是正值、负值或零。
国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es，轴的下偏差代号为ei。
（5）尺寸公差（简称公差）允许实际尺寸的变动量尺寸公差＝最大极限尺寸－最小极限尺寸＝上偏差－下偏差因为最大极限尺寸总是大于最小极限尺寸，所以尺寸公差一定为正值。
（6）公差带和零线由代表上、下偏差的两条直线所限定的一个区域称为公差带。
为了便于分析，一般将尺寸公差与基本尺寸的关系，按放大比例画成简图，称为公差带图。
在公差带图中，确定偏差的一条基准直线，称为零偏差线，简称零线，通常零线表示基本尺寸。
（7）标准公差用以确定公差带大小的任一公差。
国家标准将公差等级分为20级：IT01、IT0、IT1~IT18。
“IT”表示标准公差，公差等级的代号用阿拉伯数字表示。
IT01~IT18，精度等级依次降低。
标准公差等级数值可查有关技术标准。
（8）基本偏差用以确定公差带相对于零线位置的上偏差或下偏差。
公差与配合习题及参考答案第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。
（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。
b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。
c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。
d、灯泡坏了，买一个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。
而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。
（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。
《公差配合与测量技术》习题答案第1章1-1所谓互换性，是指在同一规格的若干个零件或部件中任取一件，不需作任何挑选、修配或调整，就能装配到机器或仪器上，并能满足机器或仪器的使用性能的特性。
在机械制造中，按互换性原则组织生产的优越性是：在加工时，同一机器上的零件，可以分散到不同的专业生产单位同时进行制造，有利于采用先进高效的专业设备，以至采用计算机辅助制造，从而提高劳动生产率，保证产品质量，降低生产成本。
在装配时，不需挑选和辅助加工，既能大幅度提高装配效率，又容易实现装配过程的机械化和自动化，降低劳动强度。
1-2若零件在装配或更换时，不需经过挑选、辅助加工或修配，其互换性称为完全互换性。
若零件在装配或更换时，需要经过适当的选择、调整或辅助加工（修配），才能具有相互替换的性能，则其互换性称为不完全互换性。
当零件的装配精度要求较高时，可根据精度要求、结构特点、生产批量等具体条件，采用各种不同形式的不完全互换法进行加工。
当使用要求与制造水平、经济效益没有矛盾时，可采用完全互换，另外，不完全互换通常用于部件或者机构的制造厂内部的装配，而厂外协作往往要求完全互换。
1-3允许零件几何参数的变动量就是公差。
在加工过程中，由于各种因素的影响，零件的实际几何参数与理想几何参数之间存在着差异，称为几何量误差，包括尺寸误差、几何形状误差、相互位置误差。
由加工产生的误差，称为加工误差。
生产中规定公差是因为在加工过程中，即使同一规格的零件，其几何参数也不可能完全一致。
事实上只要使同一规格零件的几何参数，在能满足使用性要求的一定范围内变动，保证零件几何参数彼此充分近似，就能达到互换性的目的。
这个允许的零件几何参数的变动量就是公差。
所以，零件按规定的公差来加工。
1-4标淮的定义是：为在一定的范围内获得最佳秩序，对活动或结果规定的共同的和重复使用的规则、导则或特性文件。
标准化的主要体现形式是标准，标准是广泛实现互换性的前提和基基础。
