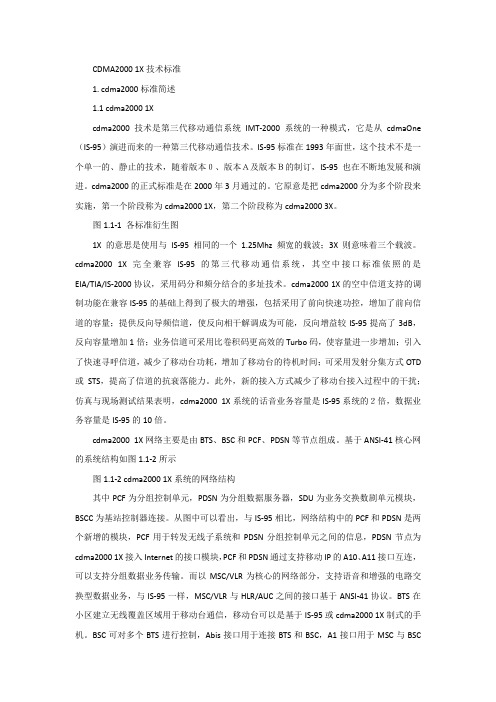

CDMA2000 1X技术标准1. cdma2000标准简述1.1 cdma2000 1Xcdma2000技术是第三代移动通信系统IMT-2000系统的一种模式，它是从cdmaOne （IS-95）演进而来的一种第三代移动通信技术。

IS-95标准在1993年面世，这个技术不是一个单一的、静止的技术，随着版本０、版本Ａ及版本Ｂ的制订，IS-95也在不断地发展和演进。

cdma2000的正式标准是在2000年3月通过的。

它原意是把cdma2000分为多个阶段来实施，第一个阶段称为cdma2000 1X，第二个阶段称为cdma2000 3X。

图1.1-1 各标准衍生图1X的意思是使用与IS-95相同的一个1.25Mhz频宽的载波；3X则意味着三个载波。

cdma2000 1X完全兼容IS-95的第三代移动通信系统，其空中接口标准依照的是EIA/TIA/IS-2000协议，采用码分和频分结合的多址技术。

cdma2000 1X的空中信道支持的调制功能在兼容IS-95的基础上得到了极大的增强，包括采用了前向快速功控，增加了前向信道的容量；提供反向导频信道，使反向相干解调成为可能，反向增益较IS-95提高了3dB，反向容量增加1倍；业务信道可采用比卷积码更高效的Turbo码，使容量进一步增加；引入了快速寻呼信道，减少了移动台功耗，增加了移动台的待机时间；可采用发射分集方式OTD 或STS，提高了信道的抗衰落能力。

此外，新的接入方式减少了移动台接入过程中的干扰；仿真与现场测试结果表明，cdma2000 1X系统的话音业务容量是IS-95系统的２倍，数据业务容量是IS-95的10倍。

cdma2000 1X网络主要是由BTS、BSC和PCF、PDSN等节点组成。

基于ANSI-41核心网的系统结构如图1.1-2所示图1.1-2 cdma2000 1X系统的网络结构其中PCF为分组控制单元，PDSN为分组数据服务器，SDU为业务交换数剧单元模块，BSCC为基站控制器连接。

cdma2000-1X系统第一讲CDMA技术简介一、CDMA技术的演进与标准在第三代移动通信的无线接口国际提案中，最广泛受到注意的是W-CDMA和cdma2000。

这两种宽带CDMA方案，除了码片速率、同步方式、导频方式等有所不同外，其它如功率、软切换等基本技术并无大的区别。

本讲座介绍的cdma2000-1X属cdma2000系列方案之一，鉴于有关CDMA的名词术语既多又乱，即使是业内人士，也往往分不清，先对系列名词缩语作一个简短清晰的描述，对读者是有帮助的。

1、IS-95A和IS-95B --- 第二代CDMA技术标准▲ IS-95A --- 是1995年美国TIA正式颁布的窄带CDMA(N-CDMA)标准。

▲ IS-95B --- 是IS-95A的进一步发展，于1998年制定的标准。

主要目的是能满足更高的比特速率业务的需求，IS-95B可提供的理论最大比特速率为115kbit/s，实际只能实现64kbit/s。

IS-95A和IS-95B均有一系列标准，其总称为IS-95。

2、cdma one---第二代CDMA技术标准cdma one是基于IS-95标准的各种CDMA产品的总称，即所有基于cdma one技术的产品，其核心技术均以IS-95作为标准。

3、cdam2000和IS-2000 ---第三代CDMA技术▲ cdma2000是美国向ITU提出的第三代移动通信空中接口标准的建议，是IS-95标准向第三代演进的技术体制方案，这是一种宽带CDMA技术。

cdma2000室内最高数据速率为2Mbit/s以上，步行环境时为384kbit/s，车载环境时为144kbit/s以上。

▲IS-2000则是采用cdma2000技术的正式标准总称。

IS-2000系列标准有六部分，定义了移动台和基地台系统之间的各种接口。

4、cdma2000-1X/cdma2000-3X/cdma2000-1XEV▲ cdma2000-1X原意是指cdma2000的第一阶段(速率高于IS-95，低于2Mbit/s)，可支持308kibit/s的数据传输、网络部份引入分组交换，可支持移动IP业务。

《CDMA2000移动通信技术》课程标准一、课程基本信息二、课程的性质、目的和任务（一）课程性质《CDMA2000移动通信技术》是电子信息工程技术专业移动通信方向的限选课，本课程是移动通信的专业核心课程之一，是移动通信工程的一个重要分支，也是无线通信网络中不可或缺的一部分。

学习本课程前学生需要掌握通信原理、数据通信技术和CDMA基本原理等课程内容。

本课程的主要任务是让学生了解移动通信行业中网络规划和优化的具体工作内容，掌握CDMA网络规划与优化的基本流程与实际操作，获得如今正在商用的网络规划及网络优化的能力，使得学生不仅能够打下坚实的理论基础，更重要的是能掌握实际的操作技能，并且为以后从事网规网优工作奠定扎实的基础。

（二）目的和任务通过本门课程的学习，使学生具备网规网优人才所必需的网络规划、信号传播理论、空口信令流程的等基本理论知识，以及DT/CQT测试，测试软件的使用、话统工具的使用等基本的技能；掌握掉话、切换失败、未接通和拥塞等常见的网络问题的定位和处理，能灵活运用相关的工具和方法，结合具体情况进行网络问题的故障定位和处理，实现网络优化的能力，使学生达到理论联系实际、用好技能、用活知识的基本目标。

通过实操训练培养学生勤奋好学，钻研技术，工作主动性强、具备团队协作能力、逻辑思维能力、学习能力、责任性强、问题处理能力。

通过教学过程中的案例分析，强化学生的职业道德意识和职业素质养成意识。

三、课程教学的基本要求四、课程的教学重点和难点、学时分配教学重点：（1）CDMA2000移动通信网络技术基础知识和关键技术指标、（2）对比WCDMA和CDMA2000，TD-SCDMA发展的方向及技术特点教学难点：（1）CDMA2000移动通信网络技术基础知识和关键技术指标（2）ZXG10B328BBU基站硬件讲解（3）ZXG10B322NodeB设备信号流走势及单板硬件工作原理课程学时分配一览表五、相关课程的衔接《CDMA2000移动通信技术》为第三学期开设，其前置课程为《2G移动通信技术及优化》，《WCDMA移动通信技术及优化》，后续专业课程为《4G移动通信技术及优化》、《通信工程实战》等课程。

cdma2000-1X系统和网络结构1、cdma2000-1X系统结构cdma2000-1X网络主要有BTS、BSC和PCF、PDS N等节点组成。

基于ANSI-41核心网的系统结构如下图所示。

其中：∙BTS --- 基站收发信机∙BSC --- 基站控制器∙SDU --- 业务数据单元∙BSCC--- 基站控制器连接∙PCF --- 分组控制功能∙PDSN --- 分组数据服务器∙MSC/VLR --- 移动交换中心/访问寄存器由图可见，与IS-95相比，核心网中的PCF和PDS N是两个新增模块，通过支持移动IP协议的A10、A11接口互联，可以支持分组数据业务传输。

而以MSC/VLR为核心的网络部份，支持话音和增强的电路交换型数据业务，与IS-95一样，MSC/VLR与HLR/AC之间的接口基于ANSI-41协议。

图中，∙BTS在小区建立无线覆盖区用于移动台通信，移动台可以是IS-95或cdma2000-1X制式手机；∙BSC可对对个BTS进行控制；∙Abis接口用于BTS和BSC之间连接；∙A1接口用于传输MSC与BSC之间的信令信息；∙A2接口用于传输MS B与BSC之间的话音信息；∙A3接口用于传输BSC与S DU(交换数据单元模块)之间的用户话务(包括语音和数据)和信令；∙A7接口用于传输BSC之间的信令，支持BSC之间的软切换。

以上节点与接口与IS-95系统需求相同。

cdma2000-1X新增接口为：∙A8接口：传输BS和PCF之间的用户业务；∙A9接口：传输BS和PCF之间的信令信息；∙A10接口：传输PCF和PDSN之间的用户业务；∙A11接口：传输PCF和PDSN之间的信令信息；∙A10/A11接口是无线接入网和分组核心网之间的开放接口。

∙新增节点PCF(分组控制单元)是新增功能实体，用于转发无线子系统和PDS N分组控制单元之间的消息。

∙PDS N节点为cdma2000-1X接入Internet的接口模块。

CDMA网络结构CDMA2000 1X网络接口图A1 接口是BSC 与MSC 之间的信令接口。

A1 接口主要用于传送BSC 与MSC 之间的呼叫控制和移动性管理功能的信令消息。

它是国际规范中的一个标准接口。

A2 接口承载BSC 和MSC 之间的用户业务。

A1p 接口是BSC 与MSCe 之间的信令接口。

A1p 接口主要用于传送BSC 与MSCe 之间的呼叫控制和移动性管理功能的信令消息。

A2p 接口承载BSC 和MGW 之间的用户业务。

A3 接口用于承载BSC 和SDU（Selection/Distribution Unit）之间的信令和用户业务（包括语音业务和数据业务）。

A3 接口包括独立的信令和业务子信道。

A3 信令对业务子信道进行控制和分配。

A3 接口支持ATM 承载方式和IP 承载方式。

A5 接口当IWF 设备配置在网络侧的时候，A5 接口用于承载电路型数据业务。

A7 接口用于承载BSC 之间的信令，支持BSC 之间的软切换。

A7 接口支持ATM 承载方式和IP 承载方式。

A8 接口承载BSC 和PCF 之间的用户业务。

A9 接口传输BSC 和PCF 之间的信令。

A10 接口承载PCF 和PDSN 之间用户业务。

A11 接口承载PCF 和PDSN 之间信令。

Abis 接口用于承载BSC 和BTS 之间的信令和业务。

CDMA2000 EVDO网络接口图A8 接口承载BSC 和PCF 之间的用户业务。

A9 接口传输BSC 和PCF 之间的信令。

A10 接口承载PCF 和PDSN 之间用户业务。

A11 接口承载PCF 和PDSN 之间信令。

A12 接口用于承载AN 和AN AAA 之间的信令消息，此消息用于对AT/MS 进行用户鉴权。

A13 接口用于承载AN 间高速数据业务处于休眠态时会话迁移的信令消息。

A16 接口用于承载AN 之间高速数据业务处于激活态硬切换时会话迁移的信令消息。

A17 接口用于承载AN 之间高速数据业务处于激活态时软切换的信令消息。
