CDMA2000无线接入网络设计优化CDMA2000是一种数字无线通信技术,广泛应用于第三代(3G)移动通信系统中,具有高容量、高速率和高质量的优点。
在设计CDMA2000无线接入网络时,优化是一个重要的方面,可以提高网络性能和用户体验。
下面将对CDMA2000无线接入网络的设计优化进行详细讨论。
首先,在CDMA2000无线接入网络的设计中,合理规划和优化系统参数是非常关键的。
系统参数的选择直接影响到网络的容量、覆盖范围和数据传输速率。
网络规划师需要考虑以下因素:基站密度、移动台移动速度、信道资源分配策略、功率控制策略等。
通过对这些参数的优化配置,可以提高网络的容量和覆盖范围,以及降低干扰和误码率。
其次,在CDMA2000无线接入网络中,智能天线技术可以被应用于优化网络性能。
智能天线能够实时监测和调整天线的功率和方向,以最大化信号质量和覆盖范围。
智能天线技术可以通过动态波束赋形和波束跟踪,将信号能量集中在用户需要的区域,减少干扰和提高系统容量。
此外,在CDMA2000无线接入网络设计中,使用最新的无线接入技术和设备也是优化的关键。
例如,引入多输入多输出(MIMO)技术可以通过同时利用多个天线传输和接收数据,提高系统容量和数据传输速率。
另外,使用最新的基站设备和信号处理器可以提供更高的处理能力和更低的传输延迟,从而提高用户体验。
最后,网络优化还需要通过密集的网络监测和优化策略来实现。
通过实时监测网络性能指标,如接入成功率、话音质量、数据传输速率等,可以及时发现网络中存在的问题,并采取相应的优化策略。
例如,在覆盖不良的区域可能通过增加基站数量或调整基站位置来改善覆盖质量;在网络容量不足的情况下,可以通过动态资源分配和负载均衡来提高系统容量。
综上所述,CDMA2000无线接入网络的设计优化包括系统参数的合理规划和优化、智能天线技术的应用、使用最新的无线技术和设备以及密集的网络监测和优化策略。
这些优化措施可以提高网络性能、提高容量和覆盖范围,并提供更好的用户体验。
三种主流3G标准概述与前两代系统相比,第三代移动通信系统的主要特征是可提供丰富多彩的移动多媒体业务,其传输速率在高速移动环境中支持144kb/s,步行慢速移动环境中支持384kb/s,静止状态下支持2Mb/s。
其设计目标是为了提供比第二代系统更大的系统容量、更好的通信质量,而且要能在全球范围内更好地实现无缝漫游及为用户提供包括话音、数据及多媒体等在内的多种业务,同时也要考虑与已有第二代系统的良好兼容性。
目前国际电联接受的3G标准主要有以下三种:WCDMA、CDMA2000与TD-SCDMA。
CDMA是Code Division Multiple Access(码分多址)的缩写,是第三代移动通信系统的技术基础。
第一代移动通信系统采用频分多址(FDMA)的模拟调制方式,这种系统的主要缺点是频谱利用率低,信令干扰话音业务。
第二代移动通信系统主要采用时分多址(TDMA)的数字调制方式,提高了系统容量,并采用独立信道传送信令,使系统性能大为改善,但TDMA的系统容量仍然有限,越区切换性能仍不完善。
CDMA系统以其频率规划简单、系统容量大、频率复用系数高、抗多径能力强、通信质量好、软容量、软切换等特点显示出巨大的发展潜力。
1.1 WCDMA概述全称为Wideband CDMA,中文译名为“宽带分码多工存取”,这是基于GSM网发展出来的3G技术规范,是欧洲提出的宽带CDMA技术,它与日本提出的宽带CDMA技术基本相同,目前正在进一步融合。
该标准提出了GSM(2G)—GPRS—EDGE—WCDMA(3G)的演进策略。
GPRS是General Packet Radio Service(通用分组无线业务)的简称,EDGE是Enhanced Data rate for GSM Evolution(增强数据速率的GSM演进)的简称,这两种技术被称为2.5代移动通信技术。
目前中国移动正在采用这一方案向3G过渡,并已将原有的GSM网络升级为GPRS网络。
cdma2000标准与网络结构演进作为第三代移动通信技术的一个主要代表,cdma2000技术是从cdmaOne演进而来的。
cdma2000是美国向ITU提出的第三代移动通信空中接口标准的建议,是IS-95标准向第三代演进的技术体制方案,是一种宽带CDMA技术。
cdma2000室内最高数据速率为2Mbit/s 以上,步行环境时为384kbit/s、车载环境时为144kbit/s以上。
cdma2000标准是一个体系结构,称为cdma2000家族,它包含一系列子标准。
由cdmaOne 向3G演进的途径为:cdmaOne、(IS-95B)、cdma2000 1x(3x)、cdma2000 1xEV。
其中从cdma2000 1x之后均属于第三代技术。
cdma2000 1x在无线接口性能上较IS-95系统有了很大的增强。
仿真结果表明,cdma2000 1x系统的话音业务容量是IS-95系统的两倍,而数据业务容量是IS-95的3.2倍。
cdma2000 1x的无线IP网络接口采用已应用成熟的、开放的IETF协议,支持SimpleIP和MobileIP的Internet/Intranet的接入方式,实现了真正的Internet接入的移动性。
cdma2000 1x能实现对IS-95系统的完全兼容,技术延续性好,可靠性较高。
这同时也使cdma2000成为从第二代向第三代移动通信系统平滑过渡的选择。
随着针对分组数据业务进行优化的、高频谱利用率的CDMA无线通信技术及高速数据速率技术(HDR)的出现,cdma2000技术又有了新的内涵。
HDR的提出是为了进一步满足用户对无线数据通信的渴望,它通过更高效的、更能符合分组数据传输特点的调制方式使系统对数据传输速率的支持达到了前所未有的 2.4Mbit/s。
如此优异的性能使CDMA开发小组于2000年6月决定向3GPP2提出建议把它作为cdma2000 1x演进的另一条路径,并正式命名为1xEV。
蜂窝移动宽带无线接入技术在移动通信领域,目前为人们所广泛关注的热点技术即是第三代移动通信技术(3g)。
与第二代移动通信系统相比,第三代移动通信技术最大的优势是能够向用户提供移动宽带数据接入,从而能向用户提供宽带多媒体业务。
除了3g以外,从2g向3g演进的2.g、2.7g移动通信技术也能向用户提供一定的宽带接入能力。
由此,作者也把包括2.g、2.7g、3g在内的能向用户提供一定宽带接入能力的蜂窝移动通信技术,归于宽带无线接入技术进行介绍。
本文主要介绍了包括wcdma 系列和cdma2000系列的包括2.g/2.7g/3g在内的蜂窝移动宽带无线接入技术,如gprs/edge/wcdma、cdma2000 1x/1x ev-do/1x ev-dv等。
蜂窝移动通信技术发展概述蜂窝移动通信技术从发展到现在主要经历了三个阶段,即第一代、第二代和第三代蜂窝移动通信技术。
第一代蜂窝移动通信技术是模拟蜂窝移动通信技术,以美国贝尔实验室开发的先进移动电话系统amps为典型代表。
第一代蜂窝移动通信技术由于采用模拟技术和fdma多址接入方式,在使用中暴露出很多弊端,如频谱利用率比较低、保密性差、只能提供低速语音业务、设备体积大成本高等,在实际中已经基本不再使用。
第二代移动通信技术是数字移动通信系统,采用数字调制技术,具有频谱利用率高,保密性好的特点,不仅可以支持话音业务,也可以支持低速数据业务,因而又称为窄带数字通信系统。
第二代数字移动通信系统典型代表有美国的damps系统、is-9系统和欧洲gsm系统,其中damps和gsm都采用tdma 多址接入方式,而is-9采用则采用cdma多址接入方式,系统容量比gsm和damps要大的多。
第二代数字移动通信技术是目前广泛应用的蜂窝移动通信技术,但由于只能提供窄带业务,已经不能满足人们越来越多的对于移动宽带多媒体业务的需求。
第三代移动通信系统是宽带数字通信系统,它的目标是提供移动宽带多媒体通信,多址方式基本都采用cdma多址接入,属于宽带cdma移动通信技术。
摘要由工程的角度系统地介绍基于CDMA20001x/EV-DO空中接口技术建立的CDMA移动通信系统无线接入网的设计与优化技术,给出了无线接入网设计与优化的详细流程和工作内容,并对网络优化中常见的诸如接入困难、掉话和数据业务速率低等典型故障问题以及导频污染问题通过实际案例进行探讨分析,提出解决方案。
关键词CDMA2000网络无线接入优化移动通信技术的应用与发展非常迅速。
中国联通从2001年至今,已建成全球最大的CDMA 网络。
随着网络的深入建设,运营商和设备供应商关注的问题已从网络的规模建设转移到网络的性能优化上。
而且,一个新兴的产业——无线网络规划设计与优化正在兴起,这个产业始终紧紧地围绕着一个目标,即在满足业务需求的前提下,平衡网络覆盖、质量和成本之间的关系。
1、CDMA2000系统及其无线接入网(1)CDMA2000 1x系统的网络结构CDMA系统采用模块化的结构,将整个系统划分成不同的子系统,每个子系统由多个功能实体构成,实现一系列的功能,不同的子系统之间通过特定的接口相联,共同实现各种业务。
C DMA2000 1x系统的网络结构,如图1所示。
图1CDMA2000 1x系统的网络结构示意图CDMA2000 1x系统主要包括如下三部分:a)移动台(MS)也称移动终端,包括车载台和手机,由射频模块、核心芯片、上层应用软件和UIM卡构成。
b)无线接入网(RAN)由BSC、BTS和PCF构成。
c)核心网(CN)包括核心网电路域和核心网分组域两大部分,其中:核心网电路域包括交换子系统(由MSC、VLR、HLR和AC构成)、智能网(由SSP、SCP和IP构成)、短消息平台和定位系统等;核心网分组域包括分组子系统(由PDSN、AAA和HA构成)和分组数据业务平台(包括综合管理接入平台、定位平台、WAP平台、JAVA平台、BREW平台等)。
(2)CDMA2000无线接入网的网络结构CDMA2000系统的RAN介于移动台和核心网之间,完成无线信号的处理、无线协议的终结,起到连接移动台和核心网的作用。
WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。
2.UE:3G网络中,用户终端就叫做UE包含手机,智能终端,多媒体设备,流媒体设备等。
3.ME:4.UTRAN:陆地无线接入网.UTRAN由NODE B和无线网络控制器(RNC)构成,NODE B相当于GSM BTS,RNC相当于GSM BSC.3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成,CN 主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能.UTRAN分为无线不相关和无线相关两部分,前者完成与CN 的接口,实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送;无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
Node B:无线收发信机。
主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。
5.Lub:逻辑单元块6.RNC:无线网络控制器是3G网络的一个关键网元。
它是接入网的组成部分,用于提供移动性管理、呼叫处理、链接管理和切换机制.7.Lu:逻辑单元(LU)连接陆地无线接入网(UTRAN)和CN(核心网)8.Lur:用于呼叫切换的RNC到RNC连接,通常通过OC—3链路实现。
:核心网将业务提供者与接入网,或者,将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
10.Msc:移动交换中心。
核心网CS域功能节点。
MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。
11.VLR:拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据,如位置区信息及补充业务参数等,并为已登记的移动用户提供建立呼叫接续的必要条件。
VLR从该移动用户归属的HLR中获取并保存用户数据,并在MSC处理用户的移动业务时向MSC提供必要的用户数据.VLR一般都与MSC在一起综合实现。

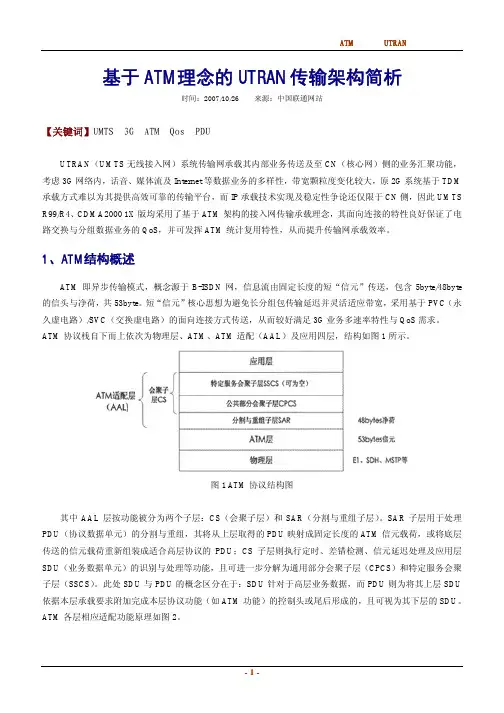

基于ATM理念的UTRAN传输架构简析时间:2007/10/26 来源:中国联通网站【关键词】UMTS,3G,ATM,Qos,PDU,信令UTRAN(UMTS无线接入网)系统传输网承载其内部业务传送及至CN(核心网)侧的业务汇聚功能,考虑3G网络内,话音、媒体流及Internet等数据业务的多样性,带宽颗粒度变化较大,原2G系统基于TDM 承载方式难以为其提供高效可靠的传输平台,而IP承载技术实现及稳定性争论还仅限于CN侧,因此UMTS R99/R4、CDMA2000 1X版均采用了基于ATM架构的接入网传输承载理念,其面向连接的特性良好保证了电路交换与分组数据业务的QoS,并可发挥ATM统计复用特性,从而提升传输网承载效率。
1、ATM结构概述ATM即异步传输模式,概念源于B-ISDN网,信息流由固定长度的短“信元”传送,包含5byte/48byte 的信头与净荷,共53byte。
短“信元”核心思想为避免长分组包传输延迟并灵活适应带宽,采用基于PVC(永久虚电路)/SVC(交换虚电路)的面向连接方式传送,从而较好满足3G业务多速率特性与QoS需求。
ATM协议栈自下而上依次为物理层、ATM、ATM适配(AAL)及应用四层,结构如图1所示。
图1 ATM协议结构图其中AAL层按功能被分为两个子层:CS(会聚子层)和SAR(分割与重组子层)。
SAR子层用于处理PDU(协议数据单元)的分割与重组,其将从上层取得的PDU映射成固定长度的ATM信元载荷,或将底层传送的信元载荷重新组装成适合高层协议的PDU;CS子层则执行定时、差错检测、信元延迟处理及应用层SDU(业务数据单元)的识别与处理等功能,且可进一步分解为通用部分会聚子层(CPCS)和特定服务会聚子层(SSCS)。
此处SDU与PDU的概念区分在于:SDU针对于高层业务数据,而PDU则为将其上层SDU 依据本层承载要求附加完成本层协议功能(如ATM功能)的控制头或尾后形成的,且可视为其下层的SDU。

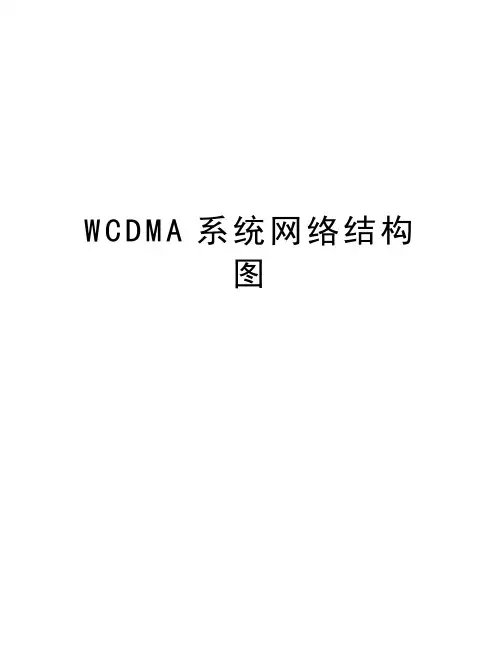

W C D M A系统网络结构图WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。
2.UE:3G网络中,用户终端就叫做UE包含手机,智能终端,多媒体设备,流媒体设备等。
3.ME:4.UTRAN:陆地无线接入网。
UTRAN由NODE B和无线网络控制器(RNC)构成,NODE B相当于GSM BTS,RNC相当于GSM BSC。
3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成,CN主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能。
UTRAN分为无线不相关和无线相关两部分,前者完成与CN 的接口,实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送;无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
Node B:无线收发信机。
主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。
5.Lub:逻辑单元块6.RNC:无线网络控制器是3G网络的一个关键网元。
它是接入网的组成部分,用于提供移动性管理、呼叫处理、链接管理和切换机制。
7.Lu:逻辑单元(LU)连接陆地无线接入网(UTRAN)和CN(核心网)8.Lur:用于呼叫切换的RNC到RNC连接,通常通过OC-3链路实现。
:核心网将业务提供者与接入网,或者,将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
10.Msc: 移动交换中心。
核心网CS域功能节点。
MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。
11.VLR: 拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据,如位置区信息及补充业务参数等,并为已登记的移动用户提供建立呼叫接续的必要条件。
VLR从该移动用户归属的HLR中获取并保存用户数据,并在MSC处理用户的移动业务时向MSC提供必要的用户数据。
UTRAN和CDMA 2000无线接入网体系结构研究姓名:摘要:UTRAN 是一种全新的接入网,是UMTS 最重要的一种接入方式,适用范围最广,其由NODE B和无线网络控制器(RNC)构成。
另外,UTRAN分为无线不相关和无线相关两部分,前者完成与CN 的接口,实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送;无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
CDMA2000是以1.25MHz带宽为基础。
1X使用一个载波,3X使用三个载波,以此类推。
其较大的技术进步包括:反向导频,反向相干解调;前向快速功率控制,传输发射分集(OTD)。
关键字:UTRAN体系结构;CDMA2000;无线网络Abstract:UTRAN is a new access network, is the most important one UMTS access mode, the widest scope, which is composed of NODE B and Radio Network Controller (RNC).Besides,UTRAN is divided into wireless and wireless-related two unrelated parts,wireless completed the interface with the CN,provide information processing and transmission as well as user and network control information to a user processing and transmission for QOS guarantee,wireless relevant part treat with the UE radio access (user information transfer, radio channel control, resource management, etc.) CDMA2000 is a 1.25MHz bandwidth basis. 1X using a carrier, 3X using three carriers, and so on. Great technological advances include: Reverse pilot, reverse coherent demodulation; forward fast power control, transmission transmit diversity (OTD).keywords:UTRAN architecture; CDMA2000; Wi-Fi一、UTRAN体系结构研究1 UTRAN概述UTRAN - UMTS Terrestrial Radio Access Network - UMTS 陆地无线接入网。
UTRAN 是一种全新的接入网,是UMTS 最重要的一种接入方式,适用范围最广。
UTRAN由NODE B和无线网络控制器(RNC)构成,NODE B相当于GSM BTS,RNC相当于GSM BSC。
第三代移动通信(3g)可提供话音、数据、图像等多媒体业务,采用几种主要的空中接口,数据速率高达144 kbit/s~2 mbit/s,终端多种多样,实现全球无缝连接。
3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成,CN主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能。
UTRAN分为无线不相关和无线相关两部分,前者完成与CN 的接口,实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送;无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
UTRAN 可使用ATM 和IP 两种传送方式,基于ATM 的UTRAN 标准较成熟,相关产品已进入试用阶段;基于IP 的UTRAN 具有网络资源利用率高、节省运营成本、满足INTERNET 和内联网的广泛使用引起的IP 联网设备的降价要求、符合网络向全ip方向发展趋势等优点,引起研究的热潮。
2 UTRAN结构UMTS网络(Release 99 )由两部分组成:一部分是UTRAN。
另一部分是核心网络CN,这两部分通过Iu接口连接,核心网从逻辑上可分为电路交换域(CS)和分组交换域(PS)、CS域是UMTS的电路交换核心网,用于支持电路数据业务,PS 域是UMTS的分组业务核心网,用于支持分组数据业务(GPRS)和一些多媒体业务。
根据UTRAN连接到核心网逻辑域的不同,Iu可分为Iu-CS和Iu-PS,其中Iu-CS是UTRAN与CS域的接口,Iu-PS是UTRAN与PS域的接口,UTRAN包括多个无线网络子系统RNS。
无线网络子系统RNS 包括无线网络控制器RNC和一个或多个基站NodeB,NodeB 和RNC 通过Iub 接口互联.在UTRAN 内,不同的RNC 通过Iur接口互联,Iur 可以通过RNC 之间的直接物理连接或通过传输网连接。
NodeB 相当于GSM 网络中的基站收发信台(BTS),它可采用FDD、TDD模式或双模式工作,每个NodeB服务于一个无线小区,提供无线资源的接入功能。
RNC相当于GSM网络中的基站控制器(BSC),提供无线资源的控制功能。
RNS 负责它范围内的蜂窝所需资源。
对于用户设备和UTRAN间的每个连接,有一个RNS 为服务RNS。
若需要,漂移(Drift)RNSs可提供无线资源来支持服务RNS。
下图为UTRAN组成结构示意图:图1.1 UTRAN结构RNC负责需要与UE进行信令交互的切换并可能包含捆绑和剥离功能。
RNC 之间可以通过Iur接口互连。
互连的方式可以是直接的物理互连也可以是通过任何适合数据传输的虚拟网络。
为了获取UE的当前位置,RNC可以通过内部完整的内部功能支持实现,也可以直接从SAS得到。
若是从SAS获得,则RNC需通过Iupc接口连接到SAS,如下图1.2所示:图1.2 连接Iupc接口的UTRAN结构RNC也可以通过Iur-g接口连接到BSS,该BSS需支持GERAN Iu模式,如下图1.3所示:图1.3 通过Iur-g接口连接GERAN (Iu模式)与UTRAN 每个UE和UTRAN连接,必须有一个SRNS服务无线网络子系统。
如果需要,则有一个DRNS漂移无线网络子系统以提供无线资源的方式辅助SRNS。
3 接口功能介绍3.1 Iu接口Iu接口是RNC与CN之间的接口,对应协议为RANAP(CS、PS控制平面)和Iu UP(CS、PS用户平面),以及SABP协议。
Iu 接口体系结构如下图3.1所示:图3.1 Iu接口体系结构Iu接口功能如下描述:移动性管理功能包括:位置区报告、SRNS 重置以及RNC间硬切换和系统间切换。
无线接入承载(RAB)管理功能包括:RAB的建立、更改以及释放。
Iu数据传输功能分别包括:正常数据传输、异常数据传输以及UE-CN连接信息的透明传输。
Iu接口功能还包括:寻呼(Paging)、Iu释放、安全性模式控制、过载控制、公共UE ID(IMSI)的管理、Iu信令跟踪管理Iu接口异常管理以及CBS控制。
3.2Iur接口Iur接口是RNC之间的接口,对应协议为RNSAP(控制平面)和FP(用户平面。
Iur接口功能包括:公共信道功能,Iur接口上公共传输信道的建立,删除;公共传输信道用于传输DRNC中处于公共信道状态UE的信息;将MAC-d和MAC-c相分离;MAC-d和MAC-c之间的流控;全局资源管理(Global Resource Management);RNC间公共测量;Iub接口专用信道功能的支持。
3.3 Iub接口Iub接口是RNC与NODE B之间的接口,其对应协议为NBAP(控制平面)和FP(用户平面)。
Iub接口的功能可分为公共功能以及专用功能两大方面,下面给了这两方面的大致介绍。
公共功能包括:公共传输信道管理;Iub公共信道数据传输;NodeB逻辑O&M(小区配置,故障管理,闭塞等维护功能);系统信息管理;公共测量;资源核查;异常管理;定时和同步管理。
专用功能包括:专用传输信道管理;无线链路(RL)监控;专用测量管理;定时和同步管理;上行外环功控;Iub专用数据传输;下行功率漂移的平衡;压缩模式控制。
3 UTRAN的功能系统接入是UMTS用户连接到UMTS以便使用UMTS业务的方法。
用户系统接入的发起者即可以是移动端,也可以是网络端。
UMTS 最重要的一种接入方式。
充当UMTS最重要接入方式的UTRAN总体上具有以下通信功能:∙用户数据传输(业务和多呼叫)∙全系统访问控制∙移动性管理∙无线资源管理控制∙广播和多播业务管理UTRAN 的能力包括无线接入承载能力和无线接入承载控制,支持具有个问的业务和性能特性的无线资源连接的建立、重新协商和释改,QoS属性与承载属性的重新协商可能由卜层请求或无线条件(切换、蜂窝负载的改动等)引起,也可由移动站或网络发起。
UTRAN将允许一个移动终端同时处理多个无线接入承载业务,每个无线接入承载业务可能有各自的速率和性能要求,但同时处理无线接入承载业务的数量将受到终端和网络能力的限制,UTRAN还将支持广播和组播应用的无线接入承载。
UTILAN具有下列业务量管理机制:在连接建立和重新协商时应用允许接入控制(CAC);在连接建立后应用使用参数控制(UPC)。
对于由具有不同UTILA模式的UTRAN一组成的UMTS网络,蜂窝选择和寻呼过程应允许业务区域由支持一种特定模式的蜂窝覆盖或由支持多种模式的蜂窝覆盖。
UMTS网络运营商的网络应支持能处理一个或多个无线接入承载业务的移动终端的双向切换,这种切换是在具有不同UTKA模式的两个UTRAN蜂窝间进行的。
另外,使用两种不同UTILA模式的蜂窝间的切换应类似于同种模式间的切换。
UTILAN还将支持一个移动终端的无线接入承载业务在UTKANr的蜂窝间无缝切换。
UTILAN应使UMTS移动终端位置的确定更容易,可利用各种方法完成定位功能,如基于移动终端的定位、基于网络的定位或混合定位结构。
在各种无线环境下,最低的定位精度大约是50m。
UTILAN应支持局部业务区域(LSA)的概念,这将使基于局部业务区域和用户有关的无线资源选择更容易。
三层信道概念有逻辑信道、传输信道以及物理信道。
其中逻辑信道是在RLC与MAC之间,传输信道是在MAC与物理层之间。
