微机监测系统道岔曲线状态的分析

微机监测故障曲线（一）、提速道岔1、正常曲线在5.3S后应该有由两项电源曲线组成的小台阶。

这个小台阶大概在0.5-0.6A(如图一)，如果室外二极管故障小台阶上升到1A左右（如图二）。

正常曲线图一故障曲线图二2、由下图可见，该道岔在解锁时有一个向上的很大的毛刺，并且整个动作过程中电流曲线不平滑。

检查发现在尖轨处有一枕木歪斜，以至枕木上的滑床板与尖轨底部形成点接触，造成道岔解锁困难。

3、从图中我们看到，该道岔启动后经过５.５秒锁闭，但我们看道岔动作电流曲线发现在道岔动作过程中电流曲线与以往不同，很不规范，动作电流在４秒时发生了很大的变化，电流急剧上升。

原因为道岔尖轨左侧第三块滑床板断裂。

更换完毕后扳动道岔时曲线良好。

4、下图原因是道岔启动电路接点接触不良，它与断相曲线是一样的。

它的动作电流曲线特点是三相电流的其中一相电流为０，另外两相也因ＢＨＪ的作用电流很快归０，我们从图中可以看到它的启动电流时间是很短的，只有不到０.５秒时间。

5、道岔由反位往定位扳动时，道岔定位表示没有来。

当时道岔从反位往定位扳动时，道岔动作电路正常，动作电流曲线平滑，但道岔在锁闭时，我们没有看到正常曲线应该有的由两项电源曲线组成的小台阶。

这种曲线基本上是由于道岔自动开闭器动接点没有完全打过去检查柱没有落到表示杆缺口内造成。

道岔无表示后，道岔经过许多次的反复扳动后良好。

6、道岔在转动2秒钟以后，动作电流开始发生变化，出现卡阻曲线。

从时间上大致可以推断，此时道岔外锁闭铁还未完全解锁，即锁钩还没有落下去。

发生这种故障原因很多，有可能是道岔尖轨处轨距发生改变使锁钩与基本轨过紧；或是道岔锁钩处生锈造成锁钩落不下去不解锁；或是锁钩底部与动作杆之间夹石头造成锁钩落不下去不解锁等等。

7、这是道岔从反位往定位扳动时一直处于卡阻状态，经过12秒的动作以后开始往反位扳动的曲线，后面的１２秒钟时曲线上的尖是往回扳动时的启动电流曲线。

经过两秒钟以后，反位表示好（二）、普通道岔（ZD6）（1）、这是一组单动道岔，道岔反-定锁闭电流比动作电流高0.7A（定-反正常），原因为道岔滑床板沙子多,清扫后电流曲线恢复正常。

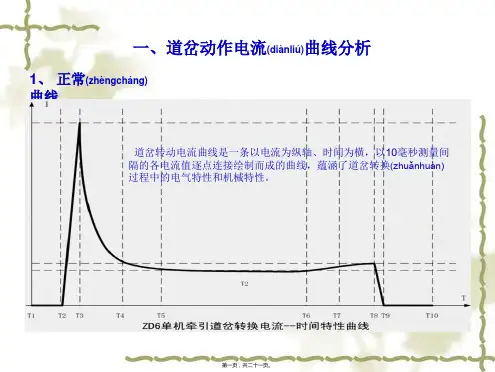

微机监测道岔电流曲线分析应用举例郑州电务段试验室道岔动作电流曲线是反映道岔运用质量的一个重要指标。

日常微机监测数据调看时，应对每组道岔的动作电流曲线详细调看，对照参考曲线对比、分析，以便随时掌握道岔的电气特性、时间特性和机械特性，发现转换过程中的不良反应，对预防故障发生和消除不良隐患有着不可替代的作用。

一、道岔电流曲线的相关知识1、道岔电流监测原理对道岔电流的测试是由道岔采集机完成。

通过对道岔动作电流的实时监测，能直接测量出电动转辙机的启动电流、工作电流、故障电流和动作时间，并以此描绘出道岔动作电流曲线。

通过对电流曲线的分析即可判断道岔转辙的电气特性、时间特性和机械特性。

2、道岔动作时间监测原理道岔转换时才会有动作电流，要监测道岔电流就必须监测道岔转换的起止时间。

道岔采集机是通过采集1DQJ的落下接点状态来监测道岔转换起止时间的。

大家熟知，1DQJ吸起、2DQJ转极，道岔开始转换，转换完毕，1DQJ落下。

3、监测点：直流电动转辙机在分线盘或组合选取动作电路回线，三相交流电动转辙机在组合后面保护器输出端，选取A、B、C 三相动作线。

将动作回线穿过开口式道岔电流取样模块，用霍尔原理获得取样电流。

（单相有方向性穿3圈，三相无方向性穿1圈）二、利用道岔电流监测判断故障的基本原理1、ZD6系列及ZD9使用直流电机的转辙机判断原理采用直流电机的转辙机的工作拉力F与工作电流近似地成正比例关系，所以，通过微机监测采集道岔的工作电流和摩擦电流就可以近似地定性分析和判断转辙机的拉力变化，以掌握转辙机的机械特性、电气特性和时间特性。

2、S700K转辙机、ZD9使用交流电机的转辙机判断原理S700K转辙机的工作拉力的变化，是由电动机电压、电流、转速等多种因素决定的，所以，再像ZD6转辙机那样用监测电流的大小来反映转辙机的机械特性就不行了，所以，对于使用三相交流电机的转辙机电流曲线的调看和分析就要用另外的思路和方法了。

下面，先看一个试验：如下图所示的S700K转辙Array机在转换时的工作拉力曲线，反位尖轨动作到A点时，工作拉力突然增大，电动机转速随之降低，经检查发现A点处滑床板缺油锈蚀，当转换阻力增大时，道岔的转换时间将增加，如右图所示的绿色线代表的是反位到定位拉力曲线，转换时间为6秒，而红色线代表的是定位到反位拉力曲线，转换时间为5.3秒。

道岔曲线说明一、单动道岔解锁电流工作电流道岔闭合密贴摩擦电流4mm 不失效，反操回定位。

摩擦电流摩擦电流工作电流工作电流此处说明此曲线图为道岔从反位操纵道定位。

此处说明此曲线图道岔从点位操纵道反位。

二、双动道岔1动工作电流2动工作电流2动解锁电流1动闭合2动闭合1动解锁电流1动摩擦电流2动摩擦电流道岔接近密贴时电流开始增大，曲线突起。

突起越大，说明强度越大。

正常时，道岔接近密贴，电流曲线应稍微突起，即电流应稍微增大。

曲线很平或降低，说明强度偏小，4mm 易失效；曲线突起越大，说明道岔强度越大。

电流曲线呈锯齿状，为尖轨处滑床板润滑不够，道岔转换时尖轨抖动，或微机监测系统采样模块采样时不精确。

A 、B 机工作电流A 动闭合后，B 动工作电流。

可看出A 机先于B 机0.8秒闭合。

若无此台阶，说明A 、B 机同步闭合密贴。

摩擦电流摩擦电流4mm 不失效，反操回反位时的解锁电流。

4mm 不失效，反操回定位时的解锁电流。

1动摩擦电流1动摩擦电流1动工作电流2动A 机已闭合，B 机工作电流。

2动工作电流无台阶，说明2动A 、B 机同时闭合密贴。

4mm 不失效，反操回定位。

2动工作电流4mm 不失效，反操回反位。

五、液压道岔总结：1、分别选择“定位→反位”、“反位→定位”两种工作电流标准曲线图，按键，密码：123，即可保存为参考曲线。

在查看其他工作电流曲线图时，可在“参考曲线”前空白框内点出“√”，即可与参考曲线进行对比。

工作电流1动工作电流2动摩擦电流2、分别选择“定位→反位”、“反位→定位”的两种摩擦电流标准曲线图，按键，密码：123，即可保存为摩擦曲线。

在查看其他摩擦电流曲线图时，可在“摩擦曲线”前空白框内点出“√”，即可与摩擦曲线进行对比。

ZDJ9道岔微机监测动作电流曲线分析-图文道岔微机监测动作电流曲线分析铁路QC小组ZDJ9ZDJ9转辙机/道岔微机监测动作电流曲线分析一、小组成员概况课题名称：ZDJ9道岔微机监测动作电流曲线分析2ZDJ9转辙机/道岔微机监测动作电流曲线分析二、选题理由1、为什么要从微机监测上分析道岔曲线。

对道岔动作状态最直观提就是观察微机监测动作电流曲线，对不同情况下取得的不同的曲线进行分析，可以迅速准确地判断ZDJ9道岔的状态及故障点，提高对道岔平时巡视及故障分析时的确及效率。

2、课题的提出。

从2022年接收铁路电务段，ZDJ9道岔这个新设备就成为工区的重点研究对像，铁路工区对ZDJ9道岔展开了专项的分析，微机监测的动作曲线采集，明示了ZDJ9道岔动作状态，通过对不同的道岔动作曲线的了解分析，不仅可以加强平时对道岔状态的监控，更能加快故障时判断出故障点的位置，提高了分析道岔故障的效率。

3ZDJ9转辙机/道岔微机监测动作电流曲线分析三、现状调查目前高速铁路上ZDJ9型道岔多安装于正线使用，使用频繁，在管理、接触这种新型号道岔1年多的时间里，高速铁路各工区都组织了对道岔的学习和探讨，对新的设备力求尽早掌握。

日常巡视时各工区同事是对微机监测进行调阅查看，对道岔最直接的就是查看当天的道岔动作曲线，从动作曲线上可以对当天道岔运行的情况进行了解，以便及时安排对道岔的检修作业。

随着在日常作业中碰见的各种类型的曲线及故障中出现的各类曲线，进行分析整理，ZDJ9的道岔动作曲线是很有规律性可寻的。

在这次的QC活动中，工区小组的成员对道岔的各种情况进行现场模拟，取得各种情况下道岔不同的动作曲线，进行归类分析，对现场上遇见的故障曲线总结，得出一些结论，方便今后对ZDJ9道岔日常分析巡视作业及道岔故障时对道岔故障的分析的效率。

4ZDJ9转辙机/道岔微机监测动作电流曲线分析四、具体实施1、正常的道岔动作曲线首先看一张正常的道岔曲线，对这根曲线进行分析，以便与后面的动作曲线进行对比。

运用微机监测道岔电流曲线分析提速道岔故障摘要：铁路一直是我国重要的陆路交通通道，特别是现代列车的快速发展，给人们出行带来了极大的便利。

现代铁路的运行管理是一个复杂而高效的系统，各部分之间密切合作，以确保铁路运输的安全和效率。

道岔是高速列车转向的重要设备。

通过道岔的作用，列车可以迅速切换到所需的线路。

铁路列车的运行速度非常快。

为了确保铁路的安全运行，有必要搞好道岔设备的操作和维护。

本文主要介绍了微机监控系统信号应用的必要性和信号设备在铁路交通中的作用。

通过增加计算机监测曲线等分析，可以提前快速发现信号设备的潜在危机，提高设备的维护效率和效果，并能长期保持良好的工作状态。

关键词：微机监测；道岔；解析；应用引言随着现代信息技术的飞速发展和计算机技术在铁路中的广泛应用，铁路监控信号设备的实时测试系统也应运而生。

微机信号监测是信号设备的记录仪，是信号监测设备状态维护的必要手段之一。

现代信息技术向信息技术发展的重要途径之一，它更全面体现可靠性、网络化、数字化和智能化特征。

道岔是铁路信号系统中重要的设备。

其运行稳定性直接关系到列车的安全性。

为了最大限度地发挥道岔应有的作用，必须积极做好道岔的日常维护管理和故障处理工作，确保道岔具有高稳定性、高可靠性和高平稳性。

1微机监测信号系统作用1.1为了保护信号设备能够正常执行特定功能的职能，计算机监控系统必须采取专业技术管理措施，也称为维护措施。

从广义上讲，计算机监控信号的维护包括四个方面：维修、中修、大修、日常维护。

根据特殊时期的技术支持和经济可行性，信号设备的日常维修可分为事后维修和预防性维修两种方法。

1.2预防性维修是指对常用设备的性能和信号参数进行监视和观察。

根据监测和观察时间，可分为定期维护和不定期维护。

为了提高维修质量，提高集中电气的使用，节约人力和物力，有必要采取最有效的非常规维修方式。

采用计算机监控系统，有利于提高日常维护工作中不定期维护的效果。

2微机监测系统在地铁信号设备故障的预防作用2.1校核模拟量如果在实践的过程中微机监测系统产生采样错误，就会产生误报警的问题，更有甚者，会对设备的运行状态无法进行有效的反应。
