微机监测曲线分析 (1)

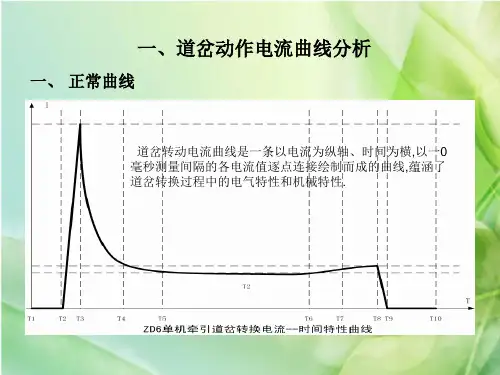

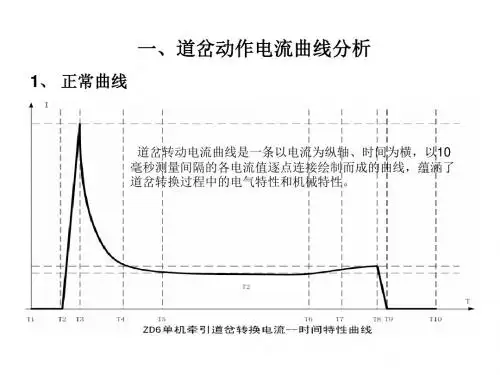

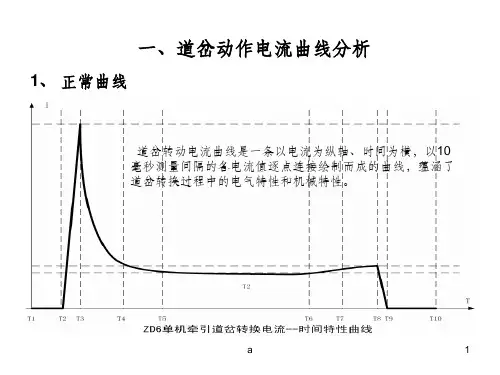

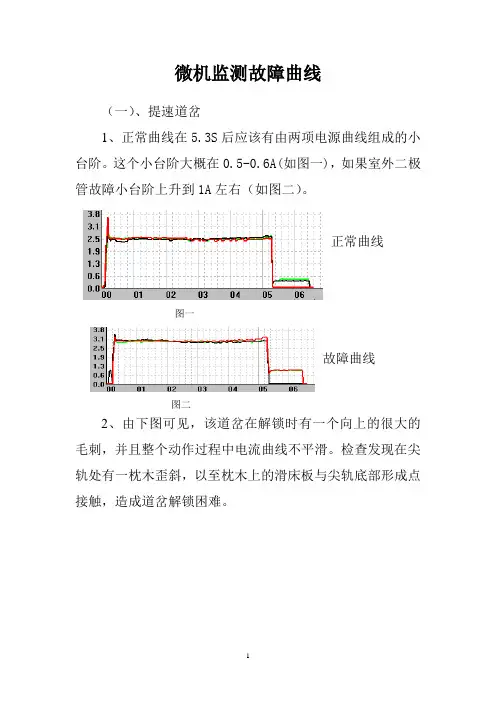

微机监测故障曲线（一）、提速道岔1、正常曲线在5.3S后应该有由两项电源曲线组成的小台阶。

这个小台阶大概在0.5-0.6A(如图一)，如果室外二极管故障小台阶上升到1A左右（如图二）。

正常曲线图一故障曲线图二2、由下图可见，该道岔在解锁时有一个向上的很大的毛刺，并且整个动作过程中电流曲线不平滑。

检查发现在尖轨处有一枕木歪斜，以至枕木上的滑床板与尖轨底部形成点接触，造成道岔解锁困难。

3、从图中我们看到，该道岔启动后经过５.５秒锁闭，但我们看道岔动作电流曲线发现在道岔动作过程中电流曲线与以往不同，很不规范，动作电流在４秒时发生了很大的变化，电流急剧上升。

原因为道岔尖轨左侧第三块滑床板断裂。

更换完毕后扳动道岔时曲线良好。

4、下图原因是道岔启动电路接点接触不良，它与断相曲线是一样的。

它的动作电流曲线特点是三相电流的其中一相电流为０，另外两相也因ＢＨＪ的作用电流很快归０，我们从图中可以看到它的启动电流时间是很短的，只有不到０.５秒时间。

5、道岔由反位往定位扳动时，道岔定位表示没有来。

当时道岔从反位往定位扳动时，道岔动作电路正常，动作电流曲线平滑，但道岔在锁闭时，我们没有看到正常曲线应该有的由两项电源曲线组成的小台阶。

这种曲线基本上是由于道岔自动开闭器动接点没有完全打过去检查柱没有落到表示杆缺口内造成。

道岔无表示后，道岔经过许多次的反复扳动后良好。

6、道岔在转动2秒钟以后，动作电流开始发生变化，出现卡阻曲线。

从时间上大致可以推断，此时道岔外锁闭铁还未完全解锁，即锁钩还没有落下去。

发生这种故障原因很多，有可能是道岔尖轨处轨距发生改变使锁钩与基本轨过紧；或是道岔锁钩处生锈造成锁钩落不下去不解锁；或是锁钩底部与动作杆之间夹石头造成锁钩落不下去不解锁等等。

7、这是道岔从反位往定位扳动时一直处于卡阻状态，经过12秒的动作以后开始往反位扳动的曲线，后面的１２秒钟时曲线上的尖是往回扳动时的启动电流曲线。

经过两秒钟以后，反位表示好（二）、普通道岔（ZD6）（1）、这是一组单动道岔，道岔反-定锁闭电流比动作电流高0.7A（定-反正常），原因为道岔滑床板沙子多,清扫后电流曲线恢复正常。

ZDJ9道岔微机监测动作电流曲线分析-图文道岔微机监测动作电流曲线分析铁路QC小组ZDJ9ZDJ9转辙机/道岔微机监测动作电流曲线分析一、小组成员概况课题名称：ZDJ9道岔微机监测动作电流曲线分析2ZDJ9转辙机/道岔微机监测动作电流曲线分析二、选题理由1、为什么要从微机监测上分析道岔曲线。

对道岔动作状态最直观提就是观察微机监测动作电流曲线，对不同情况下取得的不同的曲线进行分析，可以迅速准确地判断ZDJ9道岔的状态及故障点，提高对道岔平时巡视及故障分析时的确及效率。

2、课题的提出。

从2022年接收铁路电务段，ZDJ9道岔这个新设备就成为工区的重点研究对像，铁路工区对ZDJ9道岔展开了专项的分析，微机监测的动作曲线采集，明示了ZDJ9道岔动作状态，通过对不同的道岔动作曲线的了解分析，不仅可以加强平时对道岔状态的监控，更能加快故障时判断出故障点的位置，提高了分析道岔故障的效率。

3ZDJ9转辙机/道岔微机监测动作电流曲线分析三、现状调查目前高速铁路上ZDJ9型道岔多安装于正线使用，使用频繁，在管理、接触这种新型号道岔1年多的时间里，高速铁路各工区都组织了对道岔的学习和探讨，对新的设备力求尽早掌握。

日常巡视时各工区同事是对微机监测进行调阅查看，对道岔最直接的就是查看当天的道岔动作曲线，从动作曲线上可以对当天道岔运行的情况进行了解，以便及时安排对道岔的检修作业。

随着在日常作业中碰见的各种类型的曲线及故障中出现的各类曲线，进行分析整理，ZDJ9的道岔动作曲线是很有规律性可寻的。

在这次的QC活动中，工区小组的成员对道岔的各种情况进行现场模拟，取得各种情况下道岔不同的动作曲线，进行归类分析，对现场上遇见的故障曲线总结，得出一些结论，方便今后对ZDJ9道岔日常分析巡视作业及道岔故障时对道岔故障的分析的效率。

4ZDJ9转辙机/道岔微机监测动作电流曲线分析四、具体实施1、正常的道岔动作曲线首先看一张正常的道岔曲线，对这根曲线进行分析，以便与后面的动作曲线进行对比。

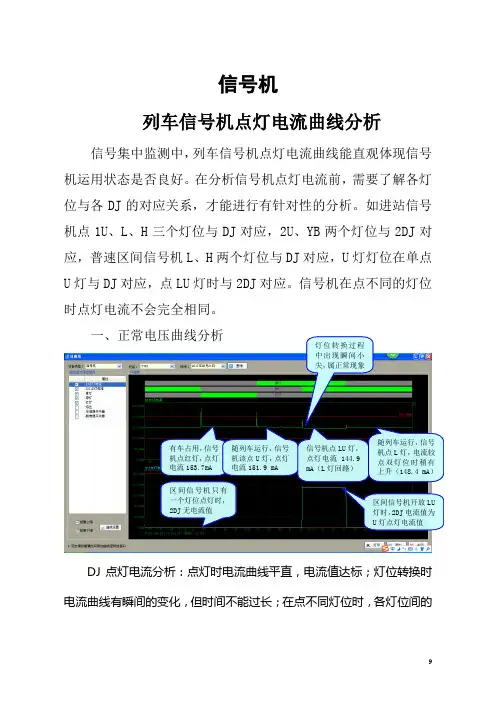

信号机列车信号机点灯电流曲线分析信号集中监测中，列车信号机点灯电流曲线能直观体现信号机运用状态是否良好。

在分析信号机点灯电流前，需要了解各灯位与各DJ 的对应关系，才能进行有针对性的分析。

如进站信号机点1U 、L 、H 三个灯位与DJ 对应，2U 、YB 两个灯位与2DJ 对应，普速区间信号机L 、H 两个灯位与DJ 对应，U 灯灯位在单点U 灯与DJ 对应，点LU 灯时与2DJ 对应。

信号机在点不同的灯位时点灯电流不会完全相同。

一、正常电压曲线分析DJ 点灯电流分析：点灯时电流曲线平直，电流值达标；灯位转换时电流曲线有瞬间的变化，但时间不能过长；在点不同灯位时，各灯位间的有车占用，信号机点红灯，点灯电流153.7mA 随列车运行，信号机该点U 灯，点灯电流151.9 mA 信号机点LU 灯，点灯电流144.9 mA （L 灯回路）灯位转换过程中出现瞬间小尖，属正常现象区间信号机开放LU 灯时，2DJ 电流值为U 灯点灯电流值随列车运行，信号机点L 灯，电流较点双灯位时稍有上升（148.4 mA ）区间信号机只有一个灯位点灯时，2DJ 无电流值点灯电流值应相差不大；1DJ电流无断电现象。

2DJ点灯电流分析：未点灯时点灯电流为0A；点灯时电流曲线平直，电流值达标且不同时间同一灯位点灯电流稳定无变化。

二、典型曲线分析1、信号机点灯电流超下限曲线分析：点灯电流不达标会造成DJ不能可靠工作，06版需带模拟量结合站场回放，确定是哪个灯位电流不达标，进行调整，调整后还要确保灯端电压符合标准。

常见原因：（1）集中监测与实际值不一致。

（2）点灯电流调整不当。

2、信号机点灯电流突升或突降突升：X4信号机红灯主灯泡不良，要点更换后电流正常突降：DJ电流由173mA 上升至200mADJ电流由146mA下降至102mA（原因为6757绿灯（LED）电源盒6V直流电源万可端子底座内部接触不良，更换电源盒后正常）曲线分析：信号机在点同一灯位时，点灯电流数值出现明显变化,说明该灯位回路中的电阻值发生了变化，需对点灯回路进行检查。

沈阳电务段微机监测查询管理办法信号微机监测系统作为监测信号设备运用状态的重要设备，能够实时监测设备特性指标动态变化，帮助我们及时发现信号设备的隐患，提高信号设备安全运用水平。

认真做好微机监测的查询工作已经成为防止故障不可或缺的重要手段。

为了充分发挥微机监测系统的作用，加强查询的针对性和有效性，强化微机监测查询管理，认真贯彻落实路局电务处关于对微机监测管理有关补充规定的通知，特制定沈阳电务段微机监测查询管理办法。

一.查询工作组织结构微机监测查询工作由电务段信息分析中心、现场车间、电子车间、现场信号工区组织负责完成。

信号工区负责本工区管内微机监测的查询、数据校核，负责微机监测硬件设备的维护和故障处理以及微机监测查询问题的处理、汇报。

监测设备能够记录的电源屏电压、电流；室内轨道电压；信号机灯丝电流；道岔表示电压；道岔动锁闭电流；电缆全程；电源漏流不再记载数据。

现场车间负责本车间管内微机监测查询工作的检查指导，落实上级文件精神和整改要求，负责车间管内微机监测数据调整以及管内终端机的软、硬件设备维护及故障处理。

电子设备车间负责指导微机监测系统软件的维护和故障处理工作，每年由电子车间组织对监测数据的准确度进行一次校核，并在测试记录上记载一次基础数据档案。

电务段信息分析中心负责微机监测数据分析管理，及时分析监测数据和报警信息，检查指导车间、工区的微机监测数据分析工作。

二.查询工作具体要求(一).查询人员职责1.信息中心(1)．每日查询一次各种日报表，数据波动超分析时限或变红色时查询相应设备曲线；具有智能分析功能的系统查看维修建议报告，对报告中提示的异常信息设备要查询相应曲线。

(2)．每日查询一次道岔动作曲线。

(3)．每日查询一次漏泄区段电压曲线。

(4)．每周至少查询一次电源、轨道、信号灯丝、道岔表示、电码化曲线。

(5)．每月查看一次报警信息当月汇总表、电缆绝缘报表、分路残压报表。

(6)．每月查看一次轨道月趋势曲线，分析和跟踪分路残压变化。
