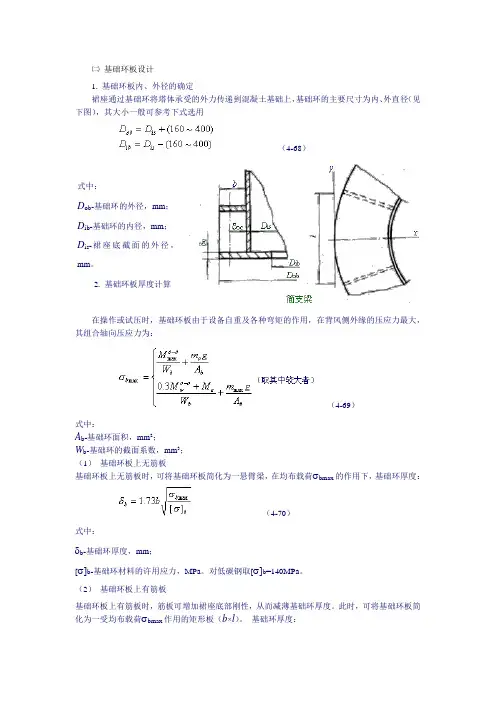

㈡基础环板设计1. 基础环板内、外径的确定裙座通过基础环将塔体承受的外力传递到混凝土基础上，基础环的主要尺寸为内、外直径（见下图），其大小一般可参考下式选用（4-68）式中：D ob-基础环的外径，mm；D ib-基础环的内径，mm；D is-裙座底截面的外径，mm。
2. 基础环板厚度计算在操作或试压时，基础环板由于设备自重及各种弯矩的作用，在背风侧外缘的压应力最大，其组合轴向压应力为：（4-69）式中：A b-基础环面积，mm2；W b-基础环的截面系数，mm3；（1）基础环板上无筋板基础环板上无筋板时，可将基础环板简化为一悬臂梁，在均布载荷σbmax的作用下，基础环厚度：（4-70）式中：δb-基础环厚度，mm；[σ]b-基础环材料的许用应力，MPa。
对低碳钢取[σ]b=140MPa。
（2）基础环板上有筋板基础环板上有筋板时，筋板可增加裙座底部刚性，从而减薄基础环厚度。
此时，可将基础环板简化为一受均布载荷σbmax作用的矩形板（b×l）。
基础环厚度：（4-71）式中：δb-基础环厚度，mm；M s-计算力矩，取矩形板X、Y轴的弯矩M x、M y中绝对值较大者，M x、M y按表4-35计算，N·mm/mm。
无论无筋板或有筋板的基础环厚度均不得小于16mm。
㈢地脚螺栓地脚螺栓的作用是使设备能够牢固地固定在基础底座上，以免其受外力作用时发生倾倒。
在风载荷、自重、地震载荷等作用下，塔设备的迎风侧可能出现零值甚至拉力作用，因而必须安装足够数量和一定直径的地脚螺栓。
塔设备在基础面上由螺栓承受的最大拉应力为：（4-72）式中：σB-地脚螺栓承受的最大拉应力，MPa。
当σB≤0时，塔设备可自身稳定，但为固定塔设备位置，应设置一定数量的地脚螺栓。
当σB>0时，塔设备必须设置地脚螺栓。
地脚螺栓的螺纹小径可按式（4-73）计算：（4-73）式中：d1-地脚螺栓螺纹小径，mm；C2-地脚螺栓腐蚀裕量，取3mm；n-地脚螺栓个数，一般取4的倍数；对小直径塔设备可取n=6；[σ]bt-地脚螺栓材料的许用应力，选取Q-235-A时，取[σ]bt=147MPa；选取16Mn时，取[σ]bt=170MPa。
