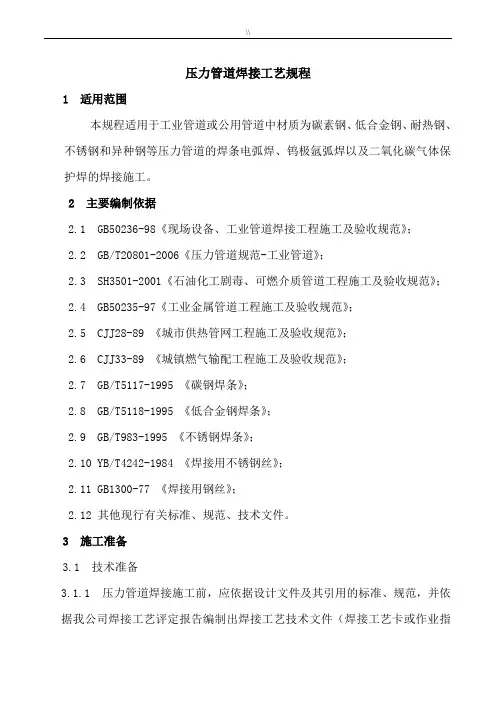

压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-97《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-1995 《碳钢焊条》；2.8 GB/T5118-1995 《低合金钢焊条》；2.9 GB/T983-1995 《不锈钢焊条》；2.10 YB/T4242-1984 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

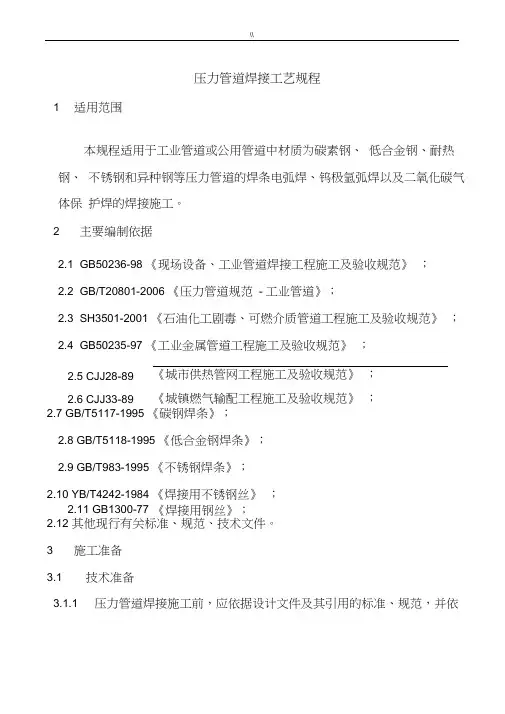

压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006 《压力管道规范- 工业管道》；2.3 SH3501-2001 《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-97 《工业金属管道工程施工及验收规范》；2.5 CJJ28-89《城市供热管网工程施工及验收规范》；2.6 CJJ33-89《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-1995 《碳钢焊条》；2.8 GB/T5118-1995 《低合金钢焊条》；2.9 GB/T983-1995 《不锈钢焊条》；2.10 YB/T4242-1984 《焊接用不锈钢丝》；2.11 GB1300-77《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

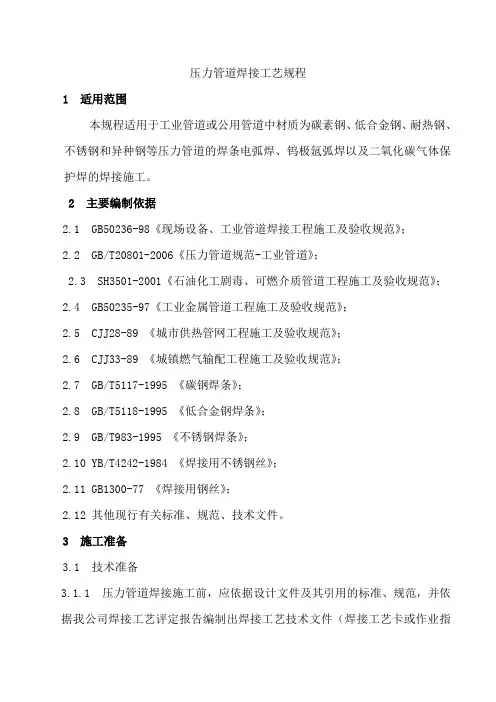

压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-97《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-1995 《碳钢焊条》；2.8 GB/T5118-1995 《低合金钢焊条》；2.9 GB/T983-1995 《不锈钢焊条》；2.10 YB/T4242-1984 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
压力管道焊工操作规程压力管道焊工操作规程随着经济的发展，人们对于能源、化工等领域的需求也越来越大，这些领域中需要使用到许多高强度、高压、高温的管道。
而这些管道在使用过程中，由于压力差、介质腐蚀等原因，很容易出现泄漏、爆炸等事故。
因此，对管道的焊接质量、可靠性要求也越来越高。
为了提高压力管道的安全性、可靠性和稳定性，对压力管道焊工的操作规程进行严格管理是非常必要的。
本文将介绍一般压力管道焊工操作规程，包括焊前准备、焊接操作、焊后处理等环节。
一、焊前准备1. 了解图纸、规格书、工艺文件等相关资料。
2. 对焊接区进行清洁处理：应使用去油、去锈的清洗剂将焊缝附近杂物、污物清除。
如果焊接区域较大时，还可对焊缝附近进行轻度割伐，匣/坡口等端面没有锈蚀和油污则可用无水酒精、氯丁橡胶清洁剂等对其进行清理。
3. 准备好焊接机器和设备：包括焊机、割切机、割线机、放电器等。
焊接工具好选有抗氧化功能的高强度材质。
4. 检查设备状态：检查设备有无破损、失灵和耗损等情况。
如发现问题，及时更换或维修。
二、焊接操作1. 焊接动作：将电极垂直地插于焊缝初期处，走焊缝时电极应沿着焊缝的中心线，逐渐向后焊接，同时注意焊接时电极应呈30度角。
2. 焊接参数调整：焊接前需记录下电流、电压、焊接速度等参数，焊接中需根据工作条件和设备状态适时调整，确保焊接质量。
3. 焊接质量检查：焊接完毕后需对焊缝进行目视检查、渗透检查、磁粉检查等，如发现缺陷，应及时进行处理，确保焊接质量。
三、焊后处理1. 清理焊缝周围的焊渣和氧化物等杂物。
2. 进行焊缝外表面清理、融顶平整和薄膜防锈涂覆工作。
3. 对焊缝进行无损检测，如经检测考验合格，则可以通过隔水涂油的方式进行保养。
以上就是一般的压力管道焊工操作规程，对这一交叉领域的工作，需要焊接人员更具备一定的专业知识和技能，相信随着工艺和设备的不断更新，普及通过压力管道焊接的技术更必将不断完善相应的操作规程。
作为焊工，不仅仅需要对特殊材料和工件进行学习，更要时刻保持安全意识，提高自己的能力，为行业的安全和稳定做出自己的贡献。
压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。
3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-2014《城市供热管网工程施工及验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
压力管道与法兰焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。
给公司造成经济损失，管道的焊接必须采用手工电弧焊。
2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接管道对接头焊接形式见图1管道与对焊法兰如图a，钢管与法兰颈部对焊管道与平焊法兰如图3.0.2，钢管外径插入法兰内径焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。
第二遍时电流可适应调大，电流参数见上表。
3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。
4.要求质检检收4.1焊口要求外观平整。
4.2法兰盘焊完后不得变型超过0.15-0.30mm。
不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。
焊角焊缝时，电流要稍大些。
打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。
压力管道焊接工艺规程 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；GB/T20801-2006《压力管道规范-工业管道》；SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；GB50235-2010《工业金属管道工程施工及验收规范》；CJJ28-2014《城市供热管网工程施工及验收规范》；CJJ33-2005 《城镇燃气输配工程施工及验收规范》；GB/T5117-2012 《碳钢焊条》；GB/T5118-2012 《热强钢焊条》；GB/T983-2012 《不锈钢焊条》；YB/T5092-2005《焊接用不锈钢丝》；GB14957-1994《焊接用钢丝》；其他现行有关标准、规范、技术文件。
3 施工准备技术准备3.1.1压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

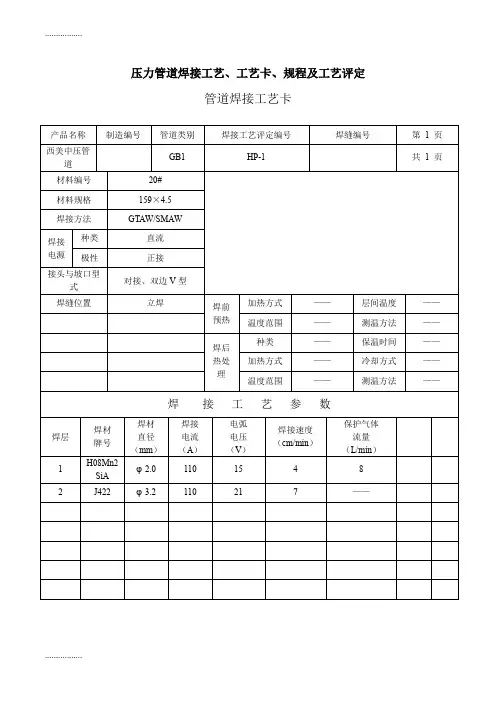

压力管道焊接工艺、工艺卡、规程及工艺评定管道焊接工艺卡产品名称制造编号管道类别焊接工艺评定编号焊缝编号第1 页西美中压管道GB1 HP-1 共1 页材料编号20#材料规格159×4.5焊接方法GTAW/SMAW焊接电源种类直流极性正接接头与坡口型式对接、双边V型焊缝位置立焊焊前预热加热方式——层间温度——温度范围——测温方法——焊后热处理种类——保温时间——加热方式——冷却方式——温度范围——测温方法——焊接工艺参数焊层焊材牌号焊材直径（mm）焊接电流（A）电弧电压（V）焊接速度（cm/min）保护气体流量（L/min）1 H08Mn2SiAφ2.0 110 15 4 82 J422 φ3.2 110 21 7 ——压力管道焊接工艺卡产品名称制造编号管道类别焊接工艺评定编号焊缝编号第1 页西美中压管道GB1 HP-3 共1 页材料编号20#材料规格159×4.5焊接方法SMAW焊接电源种类直流极性正接接头与坡口型式对接、单边V型焊缝位置2FG 焊前预热加热方式——层间温度——温度范围——测温方法——焊后热处理种类——保温时间——加热方式——冷却方式——温度范围——测温方法——焊接工艺参数焊层焊材牌号焊材直径（mm）焊接电流（A）电弧电压（V）焊接速度（cm/min）保护气体流量（L/min）1 J422 φ3.2 90 234 ——2 J422 φ3.2 110 23 7 ——3 J422 φ3.2 115 23.5 7 ——4 J422 φ3.2 120 24 7 ——5 J422 φ3.2 120 24 7 ——1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-97《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-1995 《碳钢焊条》；2.8 GB/T5118-1995 《低合金钢焊条》；2.9 GB/T983-1995 《不锈钢焊条》；2.10 YB/T4242-1984 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
压力管道施工工艺1 适用范围本工艺适用于输送可燃流体介质、有毒流体介质，设计压力P＜1.0Mpa且设计温度＜400℃的管道及输送非可燃、无毒流体介质，设计压力P＜4.0Mpa且设计温度＜400℃的工业管道工程的施工。
2 引用标准工业安装分项工程质量检验评定标准工业金属管道工程施工及验收规范工业金属管道工程质量检验评定标准工业设备及管道绝热工程质量检验评定标准现场设备、工业管道焊接工程施工及验收规范压力管道安全管理与监察规定上海市劳动保护监察条例上海市压力管道安装单位资格认可管理暂行规定沪劳保锅发3 主要技术要求3.1 材料要求3.1.1 管道组成件及管道支承件必须具有产品合格证或质保书。
对特殊产品还应具有相应的技术文件。
3.1.2 管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定。
工程施工人员应按国家现行标准进行外观检查，严禁不合格产品的使用。
3.1.3 材料应按施工阶段分批进场，对送到现场的材料应根据材质和规格的不同分别存放，妥善保管，并做好标识，以免产生错用事故。
3.1.4 管道阀门应按设计要求及规范规定，进行壳体压力试验和密封试验，不合格的不得使用。
3.2 主要机具3.2.1 常用机具：人字梯、竹梯、三脚架、龙门轧头、台虎钳、钢锯、榔头、扳头、锉刀、水平尺、圆规、钢卷尺、角尺、手电钻、台钻、砂轮切割机、弯管机、手弧焊机、氩弧焊机等。
3.2.2 专用机具：管子铰板、管子钳、试压泵、套丝机、坡口机等。
3.3 施工准备3.3.1 施工前必须认真熟悉施工图纸和有关技术资料，对工艺流程、工作介质、压力、温度等工艺条件和所使用的材料及附件的材质、型号、规格了解清楚。
3.3.2 施工前应根据施工图纸，并结合现场实际情况，确定管路的合理走向，并应核对预留孔的座标位置及尺寸，是否正确，有无遗漏，发现问题应及时协调解决。
3.3.3 在管道密集的部位，应注意交错情况，并画出管道空间交错草图，并选择合理的支、吊架形式。
压力管道焊接工艺规程第一章总则第一条为了确保压力管道的焊接质量，提高工程施工的安全性和可靠性，依据《压力管道设计规范》等相关标准，制定本压力管道焊接工艺规程。
第二条本规程适用于压力大于0.1兆帕（MPa）的管道系统的焊接工艺。
第三条焊接工艺应符合国家和地方的有关安全、环保和质量管理要求。
第二章焊接材料和设备第四条焊接材料应符合以下要求：1. 焊条应选用符合相应标准的焊接材料；2. 管道材料应符合设计要求，并按照相关标准进行检验和测试。
第五条焊接设备应符合以下要求：1. 焊接设备应具备相应的焊接能力和规格，保证焊接过程的稳定性和可靠性；2. 焊接设备应定期进行检修和维护，确保其正常工作状态。
第三章焊接工艺第六条焊接前的准备工作：1. 确认焊接材料和设备的质量和合格证明；2. 对管道进行清洁和除锈处理，确保焊接接头的质量。
第七条焊接工艺选择：1. 根据管道的材料、厚度和焊接要求，选择合适的焊接工艺；2. 焊接工艺应满足焊缝的质量和强度要求。
第八条焊接过程控制：1. 控制焊接电流、电压和速度，保持稳定的焊接参数；2. 控制焊接热输入和热循环，避免产生焊接缺陷。
第九条焊接后的处理工作：1. 对焊缝进行外观检查和尺寸检测，确保焊接质量；2. 对焊缝进行无损检测和压力试验，确保焊接接头的可靠性。
第四章焊接质量控制第十条焊接质量控制包括以下方面：1. 焊接工艺的合理选择和优化；2. 焊接过程的严格控制和监督；3. 焊接接头的无损检测和质量评定。
第十一条焊接质量控制应按照相关标准和规范进行操作，并进行相应的记录和报告。
第五章安全和环保第十二条焊接过程中应注意以下安全措施：1. 严格遵守焊接安全规程，佩戴个人防护装备；2. 确保焊接现场的通风良好，防止有毒气体的产生和积聚。
第十三条焊接过程中应注意以下环保措施：1. 合理利用焊接材料和设备，减少废弃物的产生；2. 对焊接废弃物进行分类和处理，确保环境的清洁和健康。
压力管道与法兰盘焊接工艺一、焊前准备：1、设备及工具1）设备：电焊机两台，预热及热处理设备。
2）工具：角向磨光机，榔头，钢丝刷等焊缝清理工具。
2、焊接环境及焊条选用和电源极性施焊环境温度应能保证焊件焊接时所需的足够温度和焊工操作技能不受影响。
焊条采用ф4mm焊条，焊接电弧燃烧应该保证其稳定性、减少飞溅和气孔的产生。
二、管道与法兰盘焊接工艺管道坡口加工，组对，定位焊，预热，水平转动焊接，外观检查及热处理。
1、坡口加工：法兰盘已经车削出10mmV形坡口，处理坡口表面的氧化皮熔渣及影响接头质量的表面层。
2、组对：利用φ251管套将焊管以及法兰盘组对，焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油，污垢，毛刺等清除干净，管子对接组对时内壁应齐平，尽可能避免错边（内壁错边量不宜超过管壁厚度的10%且不大于2mm）。
3、定位焊：在组对完成后定位焊，定位焊焊缝长度及数量根据管径>100mm定位应不少于3处；管径>100mm时定位焊缝长度应>15mm。
定位焊后里立即检查如果有缺陷应立即清除重新定位，定位焊后将φ251管套手工取出。
4、预热：焊前预热应符合设计文件的规定，一般预热温度应不低于200℃预热宽度以焊缝中心为基准每侧不少于焊件厚度的3倍且不小于50mm。
预热方法原则上宜采用点加热，条件不具备时，方可采用火焰加热法。
5、水平转动焊接：将焊管以及法兰盘外径内径连接部分分别焊接，外径连接处施焊顺序依次为打底层，填充层，盖面层，内径连接处施焊为盖面焊，焊缝宽度10mm-12mm。
①打底层：在坡口表面引弧，然后将电弧引到起焊位置，待钝边熔透后即沿焊缝施焊，施焊位置大约在3点到2点之间（按时钟点）在焊接过程中要注意观察熔池大小及击穿情况，采用断弧法焊接，打底完成后应彻底清除熔渣，特别是焊缝与坡口的结合线上更要严格清理。
②填充层：可根据具体情况采用单道焊或多道焊，采用连弧焊接，进行填充焊时应许选用较大的电流正确的焊条角度，运条方法可采用月牙形或锯齿形摆动，幅度应逐层加大，注意一定要在破口两侧稍作停留，如果需要多道焊则注意相邻焊道间的重叠量（重叠1/32/3）以避免焊道间产生沟槽而引起夹渣，填充完成后清理熔渣，打磨干净。
压力管道焊接工艺规程一、引言压力管道是指承受内外压力的管道，一般用于输送石油、天然气、水等高压流体。
因为其工作环境的复杂性，它的结构和规格都要求非常高，所以在其生产和使用过程中，焊接技术显得尤为重要。
本篇文档将介绍压力管道的焊接工艺规程，以保证焊接质量和安全性。
二、焊接前的准备在进行管道焊接之前，应该做好以下准备工作：1.做好钢材的检查和选材–对钢材的含碳量、硫、磷含量进行检查，确保符合要求的标准–采用相应牌号的钢材2.在管道拼接处进行切割和加工–利用切割机对管道进行切割，确保口径符合要求，切口平整–使用砂轮机或其它工具对切割口进行除锈、磨平和倒角–对管道表面进行清洗，去掉油脂、灰尘和其它杂物3.确保焊接的钢管部位没有残留物和缺陷–在进行焊接之前，应该使用比例关系对钢管进行拼接，一旦确认无错后，在进行焊接–检查钢管的内外部是否平直，确保没有变形，否则要及时进行调整三、焊接工艺规程3.1 焊接方法的选择压力管道焊接的方法通常有以下几种：1.电弧焊–适用于大直径高压管道的焊接，同时也是氢气炸裂等危险工作的实用方法–可以通过内底弧焊、管顶焊、环缝焊等方法来完成2.气焊–具有较高的工效和密封性，在金属表面制造氧化皮和焊缝时，适用于小规模的管道生产–按照气焊的工作步骤来进行管理是非常重要的3.焊接接头和开裂检测–监控焊接过程的质量，及时检测出潜在的开裂问题–可以通过X射线、超声波等检测方法来识别开裂的存在3.2 焊接温度的控制焊接的温度是决定焊缝质量的一个重要因素，需要严格掌控，以确保焊接的正确性和稳定性。
1.预热温度–预热温度是指在进行焊接之前，为钢材提前加热，使其达到制定的温度范围，以减少冷却时的应力变形和裂纹–具体的预热温度应该在方案中规定2.焊接温度–焊接温度应该根据钢材的性质、厚度和管径来决定，一般在规定范围内进行控制3.均热保温–均热保温是指在焊接之后，对钢管进行保温，使其缓慢冷却，减少应力针对压力管道的特殊性，焊接工艺的设计和管理非常重要。
管道法兰连接工艺规程一、法兰与管子的装配连接法兰与管子的装配质量不但影响管道连接处的强度和严密度，而且还影响整条管线的倾心度。
因而，在向管子上装配法兰，必须符合下列基本要求。
⑴法兰中心应与管子的中心同在一条直线上。
⑵法兰密封面应与管子中心垂直。
⑶管子上法兰盘螺孔的位置应与相配合的设备或管件上法兰螺孔位置对应一致，同一根管子两端的法兰盘的螺孔位置应对应一致。
1.平焊法兰与管子的装配平焊法兰与管子装配时，先将法兰套入管端，管口与法兰密封面之间应留有一定距离（一般为管壁厚的1.5倍）。
这时可在管两侧的任意一侧进行点焊，再在点焊处对面用法兰弯尺或角尺进行找正，找正后再在弯尺找正处点焊。
将管子转动90°角，使点焊位置放在上下方，这时再用弯尺在管子左右任意一侧找正，即可在左右两侧点焊，PN＜1.6Mpa时只焊外口；PN≥1.6Mpa时可进行内外焊。
2.对焊法兰与管子的装配对焊法兰与管子的装配采用对焊，焊接的方法和要求与管子的焊接连接方法相同。
二、法兰垫片垫片在法兰连接中起密封作用，它与被密封介质接触，直接受到介质物性、温度和压力的影响。
（1）一般来说，在同一管线上用同一压力等级的法兰，则应选用同一类型的垫片，以便互换。
（2）对水管线，一般采用中压石棉橡胶板，由于橡胶的使用寿命较长，对不常拆卸、使用年限较长的宜采用橡胶垫片。
（3）垫片正确选择，在保证垫片不会被压损的前提下，为了降低过大的螺栓紧力，取用小宽度垫片是一个原则。
三、法兰连接1.安装前对法兰、螺栓和垫片进行检查和处理（1）首先应对法兰外形尺寸进行检查，包括外径、内径、坡口、螺栓孔中心距、凸缘高度等，应符合设计要求。
（2）法兰密封面应平整光洁，不得有毛刺及径向沟槽。
（3）螺纹法兰的螺纹部分应完整、无损伤；凸凹面法兰应能自然嵌合，凸面高度不得低于凹槽的深度。
（4）橡胶石棉板、橡胶板、塑料等软管垫片应质地柔韧，无老化变质和分层现象；表面不应有缺损、皱纹等缺陷。
2.4 2.5 2.6 2.7GB/T5117-1995《碳钢焊条》； 2.8 GB/T5118-1995《低合金钢焊条》；2.9 GB/T983-1995 《不锈钢焊条》；2.10 YB/T4242-1984 《焊接用不锈钢丝》；压力管道焊接工艺规程1适用范围本规程适用于工业管道或公用管道中材质为碳素钢、 低合金钢、耐热钢、 不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保 护焊的焊接施工。
2主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》； 2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》； GB50235-97《工业金属管道工程施工及验收规范》； CJJ28-89 《城市供热管网工程施工及验收规范》；CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.11 GB1300-77《焊接用钢丝》； 2.12其他现行有关标准、规范、技术文件。
3 施工准备3.1技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依 据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书, 然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
压力容器接管法兰组焊工艺规程指导书
工艺编号：
1领料
1.1接管法兰必须有材料确认标记，并经材料质检员验收
合格，方可领料。
1.2管材须具有合格质保书，标记齐全。
1.3图样及标准规定进行超探的材料应检验合格。
1.4三类容器用材料须复验合格，母材抽样复验须合格，
否则不得领料。
1.5法兰订货前必须考虑设计的特殊备注，如法兰内径B，
以保证和SCH系列薄壁、厚壁接管相匹配。
1.6不锈钢管表面下料前应铺设保护膜。
2号料
2.1按图纸规定的伸出长度减去法兰厚度进行接管划线、
号料，接管须考虑马鞍口形状和接管焊接型式（内伸
10mm或平齐），并预留3~8mm机加工余量，按理论
最长点尺寸保证。
注意图纸中接管外伸高度、内伸高
度的解释。
注意设计对标准人孔组合件的特殊备注，
如锥段上人孔接管须加长。
压力管道与法兰焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。
给公司造成经济损失，管道的焊接必须采用手工电弧焊。
2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接管道对接头焊接形式见图1管道与对焊法兰如图a，钢管与法兰颈部对焊管道与平焊法兰如图3.0.2，钢管外径插入法兰内径焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。
第二遍时电流可适应调大，电流参数见上表。
3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。
4.要求质检检收4.1焊口要求外观平整。
4.2法兰盘焊完后不得变型超过0.15-0.30mm。
不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。
焊角焊缝时，电流要稍大些。
打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。
碱性焊条选用的焊接电流比酸性焊条小10%左右。
不锈钢焊条比碳钢焊条选用电流小20%左右。
焊接电流初步选定后，要通过试焊调整。
3）电弧电压主要取决于弧长。
电弧长，则电压高；反之，则低。
在焊接过程中，一般希望弧长始终保持一致，并且尽量使用短弧焊接。
所谓短弧是指弧长为焊条直径的0.5~1.0倍。
一般低氢型焊条采用短弧、低压操作能得到比较好的焊接效果。
法兰的几种连接方式法兰连接有一下五种基本类型：1、平焊法兰2、对焊法兰3、螺纹法兰4、承插焊法兰5、松套法兰法兰连接方式图1 法兰连接是把两个管道或者是管件器材，先把各自一端固定在法兰上面，两个法兰之间在加上法兰垫，用螺栓连接在一起，固定好。
有的管道或者是管件器材，已经自带法兰，那也属于法兰连接。
这种连接主要是用于非铁金属管和法兰阀门，铸铁管，衬胶管连接，工艺设备和法兰的连接也采用法兰连接，法兰连接的主要优势就是拆卸方便，强度高，密度好，但是一定要注意安装法兰时一定要把两边法兰保持平衡，法兰的密封面不能有磕碰，这里生产厂家也要注意，在运输过程中法兰的密封面也不能有磕碰，并且在安装时一定要清理干净，法兰所用的垫片，要更具设计规定选用，不可随便使用。
法兰连接是管道管件器材施工时候的重要主要连接方式。
法兰连接方式用螺纹连接法兰（包括丝扣法兰，也就是丝接法兰），还有焊接法兰。
高压大口径法兰采用焊接连接法兰方式，低压小口径法兰采用螺纹连接法兰方式，不同口径的法兰，不同压力的法兰，法兰的厚度和连接螺栓直径和数量是不同的。
根据不同压力的法兰，法兰垫也有不同材料，有低压石棉垫，高压石棉垫，还有金属石棉垫，是按照法兰的压力等级采购石棉垫。
法兰连接在管道管件施工时候使用拆卸方便，能够承受较大的压力，在工业管道管件器材安装中，法兰连接非常常见，使用非常广泛，在家庭中可能看不到法兰连接，如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。
法兰连接现在可以说是非常常见，只要有施工现场就有法兰连接，法兰连接安装非常方便，操作简单，还易拆卸。
卡箍连接是一种新型的管道连接方式，也称沟槽式连接。
与传统的管道螺纹连接、焊接、法兰连接相比,优点显著。
本文详述了卡箍式管接头连接的施工工艺，适用于工业与民用安装工程镀锌钢管连接以及无缝钢管的连接，对各种类似管道施工有一定的参考价值。
一、工艺原理卡箍式管接头主要由滚好槽的钢管端头、沟槽式机械卡箍件、密封胶圈套、紧固件所组成。
安装前，先将所要安装的钢管的端头滚槽，把密封胶圈套在管道的端头上，在橡胶密封圈外侧再安装卡箍件。
由于密封胶圈的高度高于管和卡箍的高度，套好卡箍并拧紧螺栓。
受卡箍内部空间的限制，胶圈被挤压，从而密封效果被增强。
当管内介质进入胶圈内，利用介质的压力，使胶圈压紧在管端，从而阻止介质外漏。
二、施工技术特点1. 操作简单、工作效率高、施工质量稳定。
采用工厂化生产的沟槽管件,将大量精细的技术部分以工厂化方式完成。
施工现场只需用沟槽管件将滚槽后的管道进行连接,操作简单,不需要特殊的专业技能,普通工人经过简单的培训即可操作,最大限度地简化了现场操作的技术难度,几分钟就能完成一处管件连接,既提高了工作效率,缩短工期,又能保证稳定的工程质量。
劳动强度小。
管道沟槽式连接的专用卡箍接头重量轻、螺栓数量少、操作工人劳动强度小,安装方便,施工工艺简单。
2.工序简单、缩短工期。
传统的法兰连接,镀锌钢管与法兰的焊接处应二次镀锌,工序繁琐,在工程的现场施工中进行二次镀锌,一般情况下很难实现。
而采用沟槽式连接,不需要焊接,从而省去二次镀锌、再组装的工序,提高安装速度,缩短工期。
3.环保性能显著。
管道沟槽式连接采用沟槽式接头和相应的管件、密封圈安装管路,无需焊接。
避免了焊接过程产生的高频电磁辐射、光辐射、焊接烟尘、有害气体、焊渣对环境造成的化学、物理污染;避免了焊工尘肺、锰中毒、氟中毒、金属烟热、电光性眼炎等焊接职业病的发生;避免了焊接过程焊渣落入管道内部,污染管内水质。
4.连接可靠、密封性好。
沟槽卡箍接头独特的结构设计,采用压力响应式橡胶密封圈,实现了多重密封,既达到了连接的可靠性,又保证了连接密封的可靠性,密封性和可靠性均高于法兰连接和螺纹连接,避免了以往因焊接质量不好、螺纹连接密封不严,引起的渗漏水现象。
6. 卡箍式管道连接分为刚性和扰性两种接头方式,扰性管接头使系统具有柔性,钢管管端之间留有间隙可适应管道的膨胀、收缩,无须考虑管道因热胀、冷缩的补偿。
除了上述特点外,还有占用空间小、便于管道布置;综合效益好等特点。
三、卡箍连接管件简介沟槽连接管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
四、施工工艺流程及操作要点1.沟槽式管道连接系统施工工艺流程。
安装准备→管道切割下料→标记划线→管道开孔、滚槽→清理毛刺→沟槽式管件连接、管道安装→管道支架→器具、设备安装→管道系统试压→管道冲洗→通水试验→验收。
2.操作要点。
(1) 用钢管切割机将钢管按所需长度切割,切口应平整,切口毛刺应用砂轮机磨平,使其端面平整光滑。
(2) 连接管段的长度应是管段两端口间净长度减去6～8mm断料,每个接口之间应有3～4mm间隙,并进行编号。
(3) 机械切割管材截面应垂直管轴心,允许偏差为:管径不大于100mm时,偏差不大于1mm;管径大于100mm 时,偏差不大于1.5mm。
(4) 用专用滚槽机或车槽机在钢管端部压出标准深度的凹槽,镀锌钢管用滚槽方式在钢管上滚压出凹槽,壁厚钢管可用车槽方式开槽。
(5) 压槽时,管段应保持水平,钢管与滚槽机正面呈90°。
压槽时,应缓慢进行,槽深应符合要求;应用标准量规测量槽全周深度。
如沟槽过浅或过深,应及时进行调整,槽深符合要求时再继续加工,加工过程要仔细进行检查,减少因机械及人为误差导致的滚槽偏差。
(6) 与橡胶密封圈接触的管外端,应平整、光滑,不得有划伤橡胶圈或影响密封的毛刺。
(7) 沟槽式管接头安装步骤:①去除钢管端部毛刺;②把接头两处螺丝松开,将外壳分成两块;③检查橡胶密封圈是否匹配,将密封圈唇部及背部涂润滑剂;④将密封圈套入管道口一端;⑤将另一管道口与该端管口对齐,把密封圈移到两管道口密封面处,密封圈两侧不应伸入两管道的凹槽;⑥上管卡:先后在密封圈上套上两块卡箍外壳,并将边缘卡入沟槽中;⑦插入螺栓,轮流上紧螺帽,用限力扳手拧紧螺栓,确保外壳两端进入凹槽直至上紧。
(8)机械三通、四通安装步骤:机械三通、四通用于直接在钢管上接出支管。
①在钢管上用开空机开孔;②密封圈涂润滑剂;③将密封圈放入机械三通密封槽;④再将机械三通外壳上去掉一个螺栓,松开另一螺帽直到螺栓端头部,将下壳旋离上壳约90度,把上壳出口部分放在管口开口处对中并与孔成一直线,将机械三通卡入钢管孔洞,孔四周由密封圈沿管壁密封,再沿管端旋转下壳(如是机械四通,下壳方法与上壳相同)使上下两壳合拢;⑤用限力扳手拧紧螺栓。
(9) 法兰接头安装步骤:法兰接头可用于沟槽式管道与带法兰的设备、阀门的过渡性连接,连接螺栓采用国标螺栓。
法兰管卡的螺栓孔的位置尺寸均与国标法兰相匹配。
①去除钢管端部毛刺;②密封圈唇部及背部涂润滑剂;③将密封圈套入管端;④将法兰盘打开,扣到管子沟槽里;⑤法兰盘组装螺栓拧紧无间隙;⑥将法兰与阀门口对齐装上螺栓;⑦用限力扳手拧紧螺栓。
(10) 设置支架。
支架的设定不应按照常规的焊接或丝接管道设置，因管道的挠性接头内部为橡胶。
常规的支架设置易造成接头处的下沉，使管道的接口渗漏及管道水平度允许偏差超出施工规范要求。
同时卡箍不能用来承受管道的重量，因此在卡箍式连接头处宜设置支、吊架，支吊架不可设在接头处和管件上，管道的支吊架间距可参照下表：(11) 系统试压。
系统试压管道安装完毕，应进行系统试压。
在系统试压前，应全面检查各安装件、固定支架等是否安装到位。
安装完毕的管道可能有下垂，下垂弧度如果较大可补加支架；弧度如果较小，当管道内压力升高后，弧度会自然消失五、质量控制1.作业前对操作人员进行技术交底，使操作人员熟悉施工要点。
管子滚槽开孔前应检查管子的几何尺寸，如垂直度，椭圆率，管口平整度误差应不大于1.5毫米，确保连接时对接平直。
2.橡胶密封圈要求按批次检查25％，且不得少于5处，要求为无破损和变形。
