压力管道焊接工艺指令卡

*********制冷工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号HGY16-1接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格φ57*3.5 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置水平方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源种类焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 130-140 17-19 6-8 坡口加工机械SMAW 直流 1 THJ422 φ3.2 90-100 20-22 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤200 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期1-2600±53.5******制冷工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号HGY16-2接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ76*3.5 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 130-140 17-19 6-8 坡口加工机械SMAW 直流 1 THJ422 φ3.2 90-105 20-23 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤200 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期1-2600±54********制冷工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号HGY16-3接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ89*4.0 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 135-145 18-21 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 95-110 20-23 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤200 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期1-2600±54.5********制冷工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号HGY16-4接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ108*4.5 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 140-155 19-22 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 100-110 21-23 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤200 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期2~3600±54.5济南*****工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号HGY16-5接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ133*5 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 145-155 20-23 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 105-120 21-24 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤250 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期2~3600±55济南*****工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号HGY16-6接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ159*6 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 150-160 21-24 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 110-120 21-25 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤250 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期2~3600±56济南*****工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号7接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ219*8 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 155-170 21-25 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 115-125 22-25 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤250 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期2~3600±57济南*****工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号8接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ273*8 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 160-185 22-25 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 120-130 22-25 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤250 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期3-4600±510济南*****工程有限公司焊接工艺卡产品名称工艺管线产品图号接头名称对接工艺评定编号HPZ13-1/13-2 工艺卡号9接头简图：材质20#焊材及辅助材料名称牌号规格烘烤℃保温h用量kg规格Φ325*9 焊丝ER50-6 Φ2.5焊条THJ422 Φ3.2 200℃1-2小时焊接位置平焊方向焊接方法GTAW+SMAW探伤要求射线探伤III级合格焊接方法电源极性焊缝层次焊材牌号焊材直径(mm)焊接电流(A)电弧电压（V）焊接速度（cm/min）气体流量（L/min）工艺要求焊接过程说明GTAW 直流 1 ER50-6 Φ2.5 160-185 22-25 6-8 坡口加工机械SMAW 直流 2 THJ422 φ3.2 120-130 22-25 13-14 清根方法砂轮或纱布打磨电极伸长喷咀直径预热温度≥15 层间温度≤250 焊后热处理焊工资格编制日期2016.4.01 审核日期2016.4.01更改标记处数更改文件号签名日期3-4600±511。

十四冶建设集团云南机械制造安装工程有限公司二分公司焊接工艺卡 HNHD-HJ-014十四建设集团云南机械制造安装工程有限公司二分公司焊接工艺卡 HNHD-HJ-012十四建设集团云南机械制造安装工程有限公司二分公司焊接工艺卡 HNHD-HJ-016十四建设集团云南机械制造安装工程有限公司二分公司十四建设集团云南机械制造安装工程有限公司二分公司十四建设集团云南机械制造安装工程有限公司二分公司十四建设集团云南机械制造安装工程有限公司二分公司十四建设集团云南机械制造安装工程有限公司二分公司十四建设集团云南机械制造安装工程有限公司二分公司十四建设集团云南机械制造安装工程有限公司二分公司焊接工艺卡 HNHD-HJ-018焊 接 工 艺 卡 HNHD-HJ-022建设单位 云南云铝润鑫铝业有限公司工程名称 云南云铝润鑫铝业有限公司150Kt/a 铝钛基合金材料加工项目 结点简图:焊接过程:零部件名称厂区主要空压管道等 编 号 HN WPQ0061焊前清理焊缝坡口各侧20mm 致金属光泽2组对点固焊详见结点简图3.1手工电弧焊焊条〔1〕层次,焊前清理焊丝上的油、锈、水汽,焊缝高2-3mm,喷嘴直径Ф8mm,与工件间夹角75-85度3.2手工电弧焊焊条〔2〕层次层间清理,焊缝高2-3mm3.3焊缝加强高0-2mm4.焊后清理,外观检查5.射线探伤,Ⅱ级合格HN WPQ006 焊接位置 水平固定 HN WPQ006焊接方法 SMAW 基本金属型号规格Q235A 适用范围1.5-8.5mm焊 接 材 料牌 号 规 格 烘干温度 烘烤时间 定 量J507 Ф2.5 400℃ 2h J422Ф3.2400℃2h焊 接 规 范 参 数热处理方法及工艺要求:焊接方法 焊机 极性 层次 焊条直径 电流 〔A 〕 电压 〔V 〕 速度 〔mm/min 〕焊丝 直径 钨棒 直径 伸出长度〔mm 〕气体流量 〔L/min 〕SMAW直流 反接1Ф2.580-8521-22// / / /SMAW直流 正接2 Ф3.2120-13022-2370-90// //审 批校 核编 制焊 接 工 艺 卡 HNHD-HJ-015建设单位 云南云铝润鑫铝业有限公司工程名称 云南云铝润鑫铝业有限公司150Kt/a 铝钛基合金材料加工项目 结点简图:焊接过程:零部件名称厂区主要空压管道等 编 号 HN WPQ0061焊前清理焊缝坡口各侧20mm 致金属光泽2组对点固焊详见结点简图3.1手工电弧焊焊条〔1〕层次,焊前清理焊丝上的油、锈、水汽,焊缝高2-3mm3.2手工电弧焊焊条〔2〕层次层间清理,焊脚高度不得小于薄的母材厚度4.焊后清理,外观检查5.焊后做着色检查,Ⅰ级合格HN WPQ006 焊接位置 水平固定 HN WPQ006焊接方法 SMAW 基本金属型号规格Q235A 适用范围1.5-8.5mm焊 接 材 料牌 号 规 格 烘干温度 烘烤时间 定 量J507 Ф2.5 400℃ 2h J507Ф3.2400℃2h焊 接 规 范 参 数热处理方法及工艺要求:焊接方法 焊机 极性 层次 焊条直径 电流 〔A 〕 电压 〔V 〕 速度 〔mm/min 〕焊丝 直径 钨棒 直径 伸出长度〔mm 〕气体流量 〔L/min 〕SMAW直流 反接1Ф2.580-8521-22// / / /SMAW直流 正接2-3Ф3.2120-13022-2370-90// //审 批校 核编 制。

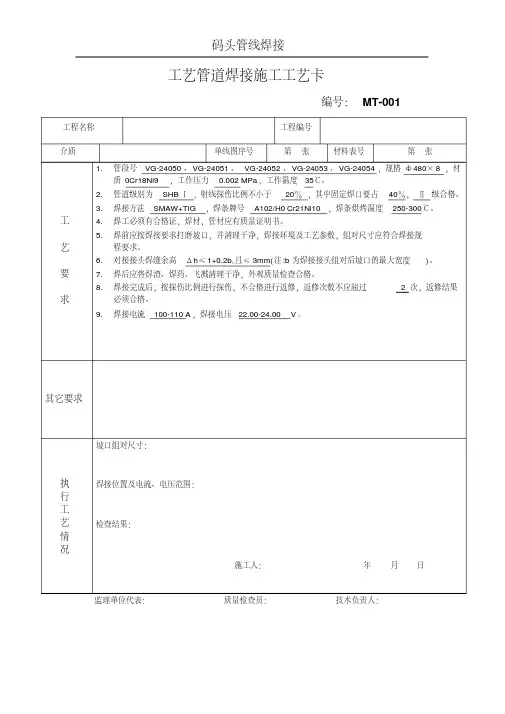

编号：MT-001工程名称工程编号介质单线图序号第张材料表号第张工艺要求1.管段号VG-24050、VG-24051、VG-24052、VG-24053、VG-24054，规格Φ480×8 ，材质0Cr18Ni9，工作压力0.002 MPa，工作温度35℃。

2.管道级别为SHBⅠ，射线探伤比例不小于20％，其中固定焊口要占40％，Ⅱ级合格。

3.焊接方法SMAW+TIG ，焊条牌号A102/H0Cr21Ni10，焊条烘烤温度250-300℃。

4.焊工必须有合格证，焊材，管材应有质量证明书。

5.焊前应按焊接要求打磨坡口，并清理干净，焊接环境及工艺参数，组对尺寸应符合焊接规程要求。

6.对接接头焊缝余高Δh≤1+0.2b,且≤3mm(注:b为焊接接头组对后坡口的最大宽度)。

7.焊后应将焊渣、焊药、飞溅清理干净，外观质量检查合格。

8.焊接完成后，按探伤比例进行探伤，不合格进行返修，返修次数不应超过 2 次，返修结果必须合格。

9.焊接电流100-110 A，焊接电压22.00-24.00 V。

其它要求执行工艺情况坡口组对尺寸：焊接位置及电流、电压范围：检查结果：施工人：年月日监理单位代表：质量检查员：技术负责人：编号：MT-002工程名称工程编号介质PE颗粒+空气单线图序号第张材料表号第张工艺要求1.管段号VG-24057 ，规格Φ480×8 ，材质20＃，工作压力0.002 MPa，工作温度350C ℃。

2.管道级别为SHBⅠ，射线探伤比例不小于20％，其中固定焊口要占40％，Ⅱ级合格。

3.焊接方法SMAW+TIG ，焊条牌号J427/H08Mn2Si，焊条烘烤温度250-300 ℃。

4.焊工必须有合格证，焊材，管材应有质量证明书。

5.焊前应按焊接要求打磨坡口，并清理干净，焊接环境及工艺参数，组对尺寸应符合焊接规程要求。

6.对接接头焊缝余高Δh≤1+0.2b,且≤3mm(注:b为焊接接头组对后坡口的最大宽度)。

压力容器焊接工艺指令卡冀PV焊09产品名称BCC纤维过滤器制造编号JG11-25-03 容器类别位置示意图：焊缝代号材料牌号、规格接头及坡口型式通用焊接工艺卡编号焊工合格项目1-3B 1-4A Q235-B δ=12 对接I型T-1 5-6A Q235-B δ=10 V型坡口T-2 7A Q235-B δ=12 V型坡口T-3 D5-8.D10-13.D20 Φ89.×4 T型插入T-5 D4 Φ273×8 T型插入T-4D9. D18.19 D14-17 Φ35×3 Φ38.×3 Φ133.×4T型插入T-6D1 .D3 Φ530/630.×10 T型插入T-7D2 Φ480.×12 T型插入T-8C1-4 管壁厚度8-12 T型插入T-9C5-17 管壁厚度3-8 T型插入T-10：当无通用焊接工艺卡时，亦应填写焊缝代号等栏目，并根据相应的焊接工艺评定，编制压力容器焊接工艺卡。

编制：审核: 监检员：日期：日期: 日期：产品名称 蒸汽冷凝液回收罐 制造编号 091706R- 容器类别 Ⅰ位置示意图：C 10C 9C 8C 7C 6C 5C 4C 3C 2C 1D 11D 10D 9D 8D 7D 6D 5D 4D 3D 2D 15B4B3B2B1B3A2A1A焊缝代号 材料牌号、规格 接头及坡口型式通用焊接 工艺卡编号焊工合格项目注：当无通用焊接工艺卡时，亦应填写焊缝代号等栏目，并根据相应的焊接工艺评定，编制压力容器焊接工艺卡。

编制： 审核: 监检员：日期： 日期: 日期：产品名称压缩空气缓冲罐制造编号RQ111702R-0006 容器类别Ⅰ位置示意图：焊缝代号材料牌号、规格接头及坡口型式通用焊接工艺卡编号焊工合格项目注：当无通用焊接工艺卡时，亦应填写焊缝代号等栏目，并根据相应的焊接工艺评定，编制压力容器焊接工艺卡。

编制：审核: 监检员：日期：日期: 日期：产品名称连续排污扩容器制造编号RQ111702-0007 容器类别Ⅱ位置示意图：焊缝代号材料牌号、规格接头及坡口型式通用焊接工艺卡编号焊工合格项目注：当无通用焊接工艺卡时，亦应填写焊缝代号等栏目，并根据相应的焊接工艺评定，编制压力容器焊接工艺卡。

测温方法
——
焊接工艺参数
焊层
焊材
牌号
焊材
直径（mm）
焊接
电流
（A）
电弧
电压
（V）
焊接速度（cm/min）
保护气体
流量
（L/min）
1
J422
φ3.2
90
23
4
——
2
J422
φ3.2
110
23
7
——
3
J422
φ3.2
115
23.5
7
——
4
J422
φ3.2
120
24
7
——
5
J422
φ3.2
120
24
7
——
——
保温时间
——
加热方式
——
冷却方式
——
温度范围
——
测温方法
——
焊接工艺参数
焊层
焊材
牌号
焊材
直径（mm）
焊接
电流
（A）
电弧
电压
ቤተ መጻሕፍቲ ባይዱ（V）
焊接速度（cm/min）
保护气体
流量
（L/min）
1
H08Mn2SiA
φ2.0
110
15
4
8
2
J422
φ3.2
110
21
7
——
压力管道焊接工艺卡
产品名称
制造编号
管道类别
压力管道焊接工艺卡
产品名称
制造编号
管道类别
焊接工艺评定编号
焊缝编号
第1页
西美中压管道
GB1

压力容器存档资料目录压力容器外来图样审核记录 DM/JS07压力容器施焊焊工明细表编制日期审核日期 C检监员日期压力容器材料明细表第1页共2页.. .. ..焊接材料汇总表共20页第2页.. .. .... .. ..焊接工艺指令卡.. .. ..焊接工艺指令卡接头焊接工艺卡共20页第5页接头焊接工艺卡共20页第6页坡口角度(℃) 60°焊接工艺评定报告编号HPSMAW-II-1G-6钝边(mm) 1～2 焊缝余高（mm）焊工持证项目SMAW-II-3G-12-F3J组装间隙(mm) 2～3 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤150焊后热处理消除应力正1 焊条焊电弧焊J507 ф3.2 直反90～120 20～22 8～9 12～19.8 后热正2 焊条焊电弧焊J507 ф4.0 直反160～180 20～22 10～12 16～23.8 钨极直径(mm) 反1 焊条焊电弧焊J507 ф3.2 直反90～120 20～22 8～9 12～19.8 喷嘴直径(mm)气体成份接头焊接工艺卡共20页第7页焊接层次顺序示意图：母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅱ-1-3-8母材2 Q345R 厚度(mm) 8 图号SB25-83-1母材3 厚度(mm) 接头名称管箱筒体纵缝、与封头环缝焊接顺序正1、正2、正3 接头型式对接坡口型式V 接头编号C2坡口角度(℃) 60°焊接工艺评定报告编号2011HP-25钝边(mm) 1～2 焊缝余高（mm）焊工持证项目SMAW-II-3G-12-F3J组装间隙(mm) 2～3 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤150焊后热处理正1 焊条焊电弧焊J507 ф3.2 直反90～120 20～22 8～9 12～19.8 后热正2 焊条焊电弧焊J507 ф4.0 直反160～180 20～22 10～12 16～23.8 钨极直径(mm) 反1 焊条焊电弧焊J507 ф3.2 直反90～120 20～22 8～9 12～19.8 喷嘴直径(mm)气体成份接头焊接工艺卡共20页第8页焊接层次顺序示意图：母材100Cr17Ni14Mo2 厚度(mm)焊接工艺卡编号DMH-Ⅶ2-1-5-4母材200Cr17Ni14Mo2Ⅱ厚度(mm) 3.5~4.5 图号SB25-83-1 母材3 厚度(mm) 接头名称接管与法兰焊接顺序正1、正2 接头型式对接接头坡口型式V 接头编号C3、C4坡口角度(℃) 60 焊接工艺评2011 HP -14接头焊接工艺卡共20页第9页母材2 20# 厚度(mm)3.54.5图号SB25-83-1母材3 厚度(mm) 接头名称接管与法兰焊接顺序正1、反1、正2 接头型式角接坡口型式接头编号C5~C12坡口角度(℃) 50°焊接工艺评定报告编号2011 HP -10钝边(mm) 焊缝余高（mm） 4 焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J组装间隙(mm) 0.5～1 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理消除应力正1 焊条电弧焊J427 ф3.2直流反接90～120 20～22 8～9 12～19.8接头焊接工艺卡共20页第10页坡口角度(℃) 50°焊接工艺评定报告编号2010 HP -05钝边(mm) 焊缝余高（mm） 4 焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J组装间隙(mm) 0.5～1 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊J427 ф3.2直流反接90～120 20～22 8～9 12～19.8 后热正2 焊条电弧焊J427 ф3.2直流反接90～120 20～22 8～9 12～19.8 钨极直径(mm) 反1 焊条电弧焊J427 ф3.2直流反接90～120 0～22 8～9 12～19.8喷嘴直径(mm) 反2 焊条电弧焊J427 ф3.2直流反接90～120 0～22 8～9 12～19.8 气体成份接头焊接工艺卡共20页第11页焊接层次顺序示意图：母材1 Q345R 厚度(mm) 8 焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-4/8母材2 20# 厚度(mm)3.54.5图号SB25-83-1母材3 厚度(mm) 接头名称接管与封头焊接顺序正1、正2、正3、反1 接头型式角接坡口型式V 接头编号D6坡口角度(℃) 50±5°焊接工艺评定报告编号2011 HP -10 2010HP-08钝边(mm) 0.5～1.5 焊缝余高（mm）焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J 组装间隙(mm) 2～2.5 备注：接头焊接工艺卡共20页第12页母材2 20# 厚度(mm)3.54.5图号SB25-83-1 母材3 厚度(mm) 接头名称接管与封头焊接顺序正1、正2、反1 接头型式角接坡口型式V 接头编号D9坡口角度(℃) 50±5°焊接工艺评定报告编号2010HP-13 2010HP-08钝边(mm) 0.5～1.5 焊缝余高（mm）焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J组装间隙(mm) 2～2.5 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊J427 ф3.2直流反接90～120 20～22 8～9 12～19.8 后热正2、3 焊条电弧焊J427 ф4.0 直流160～180 20～22 10～12 16～23.8反接钨极直径(mm) 反1 焊条电弧焊J427 ф4.0直流反接160～180 20～22 10～12 16～23.8 喷嘴直径(mm)气体成份接头焊接工艺卡共20页第13焊接层次顺序示意图：母材1Q345R 厚度(mm) 8焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-8/30母材2 20＃厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称设备法兰与筒体焊接顺序正1、正2、正3、反1、接头型式角接坡口型式V 接头编号D3~D4坡口角度(℃) 50±5°焊接工艺评定报告编号2011HP-10 2010HP-08接头焊接工艺卡共20页第14页焊接层次顺序示意图：母材1 Q345R 厚度(mm) 8焊接工艺卡编号DMH-Ⅰ/Ⅱ-2-3-8/30母材2 20＃厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称设备法兰与筒体焊接顺序正1、正2、正3、反1、接头型式角接坡口型式V 接头编号D10~17坡口角度(℃) 50±5°焊接工艺评定报告编号2010HP-13 2010HP-08钝边(mm) 0.5～1.5 焊缝余高（mm）焊工持证项目SMAW-Ⅱ-6FG-12/18-F3J组装间隙(mm) 2～2.5 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊J427 ф3.2 直流90～120 20～22 8～9 12～19.8接头焊接工艺卡共20页第15页焊接顺序正1、正2、正3、反1、接头型式角接坡口型式V 接头编号D1、D2坡口角度(℃) 50±5°焊接工艺评定报告编号HP 2011-12 2011HP-232010HP-05钝边(mm) 0.5～1.5 焊缝余高（mm）焊工持证项目SMAW-IV-6FG(K)-9/18-F4组装间隙(mm) 2～2.5 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理正1 焊条电弧焊A022 ф3.2直流反接90～120 20～22 8～9 12～19.8 后热正2 焊条电弧焊A022 ф4.0直流反接160～180 20～22 10～12 16～23.8 钨极直径(mm) 正3 焊条电弧焊A022 ф4.0直流反接160～180 20～22 10～12 16～23.8喷嘴直径(mm) 正4 焊条电弧焊A022 ф4.0直流反接160～180 20～22 10～12 16～23.8 气体成份接头焊接工艺卡共20页第16页焊接层次顺序示意图：母材100Cr17Ni14Mo2厚度(mm) 8 焊接工艺卡编号DMH-Ⅶ2-2-3-4/6母材200Cr17Ni14Mo2Ⅱ厚度(mm)3.54图号SB25-83-1母材3 厚度(mm) 接头名称接管与筒体焊接顺序正1、正2、正3、反1 接头型式角接坡口型式V 接头编号D3、D4、D5、D6坡口角度(℃) 50±5°焊接工艺评定报告编号2011 HP-12 2010HP-05钝边(mm) 0.5～1.5 焊缝余高（mm）焊工持证项目SMAW-Ⅱ-6FG-9/18-F3J接头焊接工艺卡共20页第17页Mo2母材200Cr17Ni14Mo2Ⅱ厚度(mm) 2.5 图号SB25-83-1母材3 厚度(mm) 接头名称换热管与管板焊接顺序正1、正2 接头型式角接坡口型式接头编号D17～18坡口角度(℃)焊接工艺评定报告编号2011 HP -15钝边(mm) 焊缝余高（mm） 4 GTAW-Ⅳ-6FG-3/18-02组装间隙(mm) 备注：焊接位置平位焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理正1 钨极氩弧焊ER316L ф2.5直流正接80～100 12~13 10~13 6~7 4.4~7.8直流后热正2 钨极氩弧焊ER316L ф2.580～100 12~13 10~13 6~7 4.4~7.8正接钨极直径(mm) Φ2.5喷嘴直径(mm) Φ8.0气体成份接头焊接工艺卡共20页第18页-焊接层次顺序示意图：母材1 Q345R 厚度(mm) 焊接工艺卡编号DMH-Ⅱ-2-3-10/8母材2 Q345R 厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称隔板与封头焊接顺序1、2、3 接头型式角接坡口型式接头编号D12焊接工艺评坡口角度(℃)2011HP-10定报告编号接头焊接工艺卡共20页第19页Mo2母材200Cr17Ni14Mo2Ⅱ厚度(mm) 图号SB25-83-1母材3 厚度(mm) 接头名称底座板与筒体焊接顺序1、2、3 接头型式角接坡口型式接头编号D13、D14坡口角度(℃)焊接工艺评定报告编号2011 HP -12钝边(mm) 焊缝余高（mm）焊工持证项目SMAW-IV-6FG(K)-9/18-F4组装间隙(mm) 0～1 备注：焊接位置焊接层次焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)气体流量(L/min)线能量KJ/min预热温度(℃)型(牌)号直径(mm) 极性电流(A)层间温度(℃) ≤50焊后热处理 1 焊条电弧焊A022 ф3.2 直流90～120 20～22 8～9 14.5～20.8接头焊接工艺卡共20页第20页。

接头型式、坡口和组装尺寸示意图：单位：mm
焊接层道示意图：单位：mm
母材
A侧
B侧
母材材质牌号：
SA-106GrB
A335-P11
母材类别：
AⅠ
BⅠ
母材直径范围(mm)：≥109.5
母材厚度范围(mm)：9～24
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
R30
CHG-55B2
焊条
E5515-B2
背面：
/
L/min
注：不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。
预热后热热处理
预热温度：GTAW100-200℃，SMAW150-250℃
预热加热方式：电加热
温度测量方式：热电偶
层间温度：≤350℃
后热温度：℃
保温时间：min
热处理温度：670-700℃
保温时间：60min
焊接工艺参数
焊接
焊接工艺评定编号：
焊接方法：GTAW+SMAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm
焊接层道示意图：单位：mm
母材
A侧
B侧
母材材质牌号：
SA-106GrB
A335-P11
母材类别：
AⅠ
BⅠ
母材直径范围(mm)：≥109.5
母材厚度范围(mm)：9～24
填充材料
Φ4.0
反接
84～161
21～23
50～70
表面
SMAW
CHH307
Φ3.2
反接
86～149
21～23
50～70

19
41~60
20#

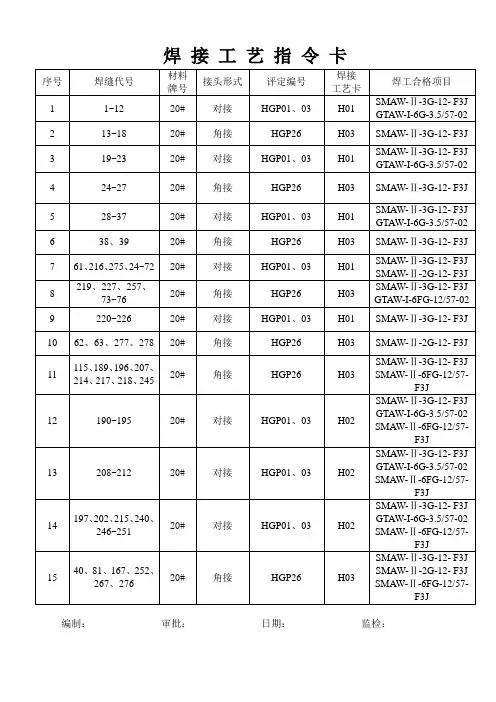

对接
HGP01、03
H02
SMAW-Ⅱ-2G-12- F3J
GTAW-I-6FC-12/57-02
SMAW-Ⅱ-6FG-12/57- F3J
20
116、117、124、125、126、142
20#
角接
HGP26
H03
SMAW-Ⅱ-2G-12- F3J
SMAW-Ⅱ-6FG-12/57- F3J
H01
SMAW-Ⅱ-3G-12- F3J
10
62、63、277、278
20#
角接
HGP26
H03
SMAW-Ⅱ-2G-12- F3J
11
115、189、196、207、214、217、218、245
20#
角接
HGP26
H03
SMAW-Ⅱ-3G-12- F3J
SMAW-Ⅱ-6FG-12/57- F3J
12
21
118~123
20#
对接
HGP01、03
H02
SMAW-Ⅱ-2G-12- F3J
GTAW-I-6FC-12/57-02
SMAW-Ⅱ-6FG-12/57- F3J
22
127~129
20#
对接
HGP01、03
H02
SMAW-Ⅱ-2G-12- F3J
GTAW-I-6FC-12/57-02
SMAW-Ⅱ-6FG-12/57- F3J
17
82~86
20#
对接
HGP01、03
H02
SMAW-Ⅱ-3G-12- F3J
GTAW-I-6G-3.5/57-02
SMAW-Ⅱ-6FG-12/57- F3J

焊接
层道
焊接方法
焊材牌号
规格 (mm)
电流极性
电流
（A）
电压 (V)
焊接速度（mm/min）
其他
1
GTAW
CHG55B2
Φ2.5
正接
90～142
10～12
40～50
2
SMAW
CHH307
Φ3.2
反接
75～136
21～23
50～70
3及以上
SMAW
CHG55B2
Φ4.0
反接
84～161
21～23
50～70
其他
1
GTAW
CHG55B2
Φ2.5
正接
90～142
10～12
40～50
2
SMAW
CHH307
Φ3.2
反接
75～136
21～23
50～70
3及以上
SMAW
CHG55B2
Φ4.0
反接
84～161
21～23
50～70
或1
GTAW
CHH307
Φ2.5
正接
90～142
10～12
40～50
2
SMAW
CHH307
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
焊接工艺评定编号：
焊接方法：GTAW+SMAW
焊接位置：全位置
接头型式：T型
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm
焊接层道示意图：单位：mm
母材
A侧
B侧
母材材质牌号：

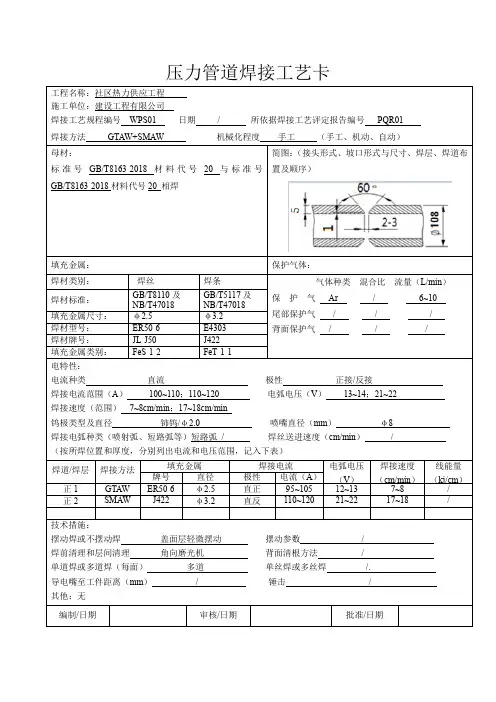

（按所焊位置和厚度，分别列出电流和电压范围，记入下表）
焊道/焊层
焊接方法
填充金属
焊接电流
电弧电压（V）
焊接速度（cm/min）
线能量（kj/cm）
牌号
直径
极性电流（A）正1来自GTAWER50-6
φ2.5
直正
95~105
12~13
7~8
/
正2
SMAW
J422
φ3.2
直反
110~120
21~22
17~18
/
技术措施：
摆动焊或不摆动焊盖面层轻微摆动摆动参数/
焊前清理和层间清理角向磨光机背面清根方法/
单道焊或多道焊（每面）多道单丝焊或多丝焊/.
导电嘴至工件距离（mm）/锤击/
其他：无
编制/日期
审核/日期
批准/日期
FeS-1-2
FeT-1-1
电特性：
电流种类直流极性正接/反接
焊接电流范围（A）100~110；110~120电弧电压（V）13~14；21~22
焊接速度（范围）7~8cm/min；17~18cm/min
钨极类型及直径铈钨/φ2.0喷嘴直径（mm）φ8
焊接电弧种类（喷射弧、短路弧等）短路弧/焊丝送进速度（cm/min）/
填充金属：
保护气体：
焊材类别：
焊丝
焊条
气体种类混合比流量（L/min）
保护气Ar/6~10
尾部保护气///
背面保护气///
焊材标准：
GB/T8110及
NB/T47018
GB/T5117及
NB/T47018
填充金属尺寸：
φ2.5
φ3.2
焊材型号：
ER50-6

4.《钢制压力容器焊接工艺评定》JB 4708-2000
5.《承压容器无损检测》JB/T 4730-2005
焊接材料
烘烤领用
1．焊条J427烘烤要求：烘烤温度350℃，保温时间1.5h；焊工持保温筒领用烘烤焊条；
2．焊丝需去除油、锈；保护气体应保持干燥。
坡口制备
1．坡口加工：机械或氧乙炔焰方法。坡口应保持平整、不得有裂纹、分层、夹杂等缺陷，形式和尺寸符合规定；
J427
/
φ3.2
90-120
24-26
8-10
焊接电流
钨极氩弧焊：直流正接；焊条电弧焊：直流反接。
焊前预热
无
焊后热处理
无
其他要求
无
编制依据
1．《石油化工有毒、可燃介质管道工程施工及验收规范》SH 3501-2002
2.《工业金属管道施工及验收规范》GB 50235-97
3.《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98

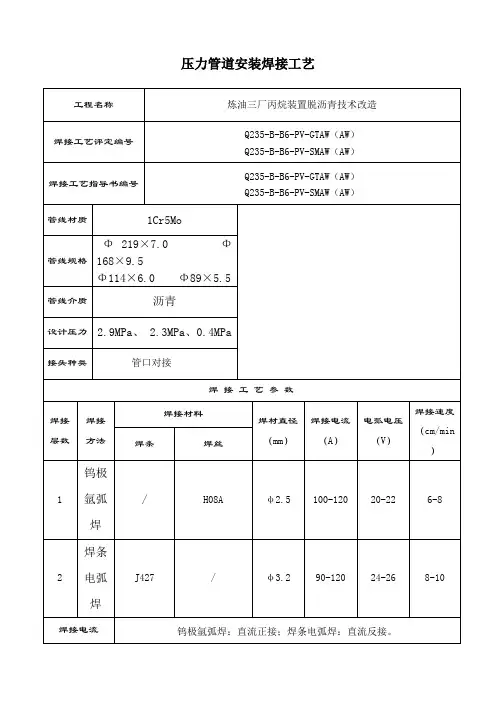

压力管道安装焊接工艺
工程名称
炼油三厂丙烷装置脱沥青技术改造
焊接工艺评定编号
Q235-B-B6-PV-GTAW（AW）
Q235-B-B6-PV-SMAW（AW）
焊接工艺指导书编号
Q235-B-B6-PV-GTAW（AW）
Q235-B-B6-PV-SMAW（AW）
管线材质
1Cr5Mo
管线规格
Φ219×7.0Φ168×9.5
4. 下雨天气禁止施焊或采取有效措施。
焊工资格
施焊焊工必须持有按《锅炉压力容器压力管道焊工考试与管理规则》考试合格的有效资格证书，具有焊工资格项目：
焊接-GTAW-I-2G-3/57-02+SMAW-I-2G(K)-5/57-F3J

焊接工艺评定编号：
焊接方法：GTAW+SMAW
焊接位置：全位置
接头型式：对接
衬垫材料：无
接头型式、坡口和组装尺寸示意图：单位：mm
焊接层道示意图：单位：mm
母材
A侧
B侧
母材材质牌号：
SA-106GrB
A335-P11
母材类别：
AⅠ
BⅠ
母材直径范围(mm)：≥109.5
母材厚度范围(mm)：9～24
填充材料
母材
A侧
B侧
母材材质牌号：
A335-P11
A335-P11
母材பைடு நூலகம்别：
BⅠ
BⅠ
母材直径范围(mm)：≥109.5
母材厚度范围(mm)：9～24
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
R30
CHG-55B2
焊条
E5515-B2
CHH307
保护气体
气体成分及纯度
流速
正面：
Ar 99.95
8-9L/min
单层焊道的厚度不大于所用焊条直径加2mm；单焊道宽度不大于所用焊条直径的4倍。
注意接头和收弧的质量，收弧时应将熔池填满。多层多道焊的接头应错开（15～20）mm。
编制：
审核：
批准：
公司标识
焊接工艺卡

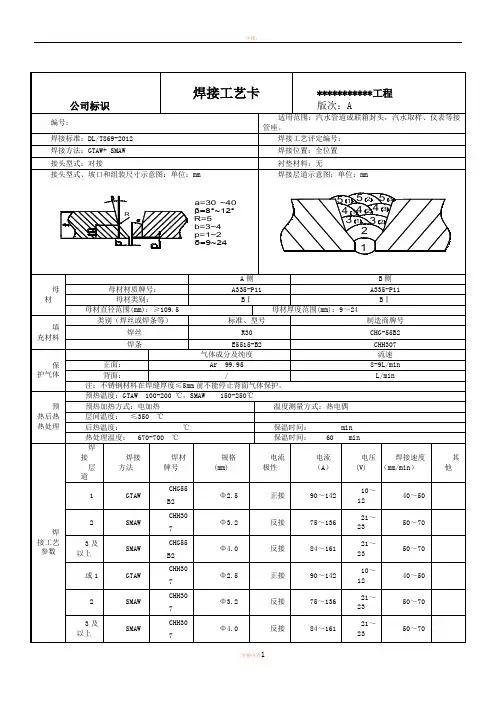

工程名称：
版次：A
编号：
适用范围：汽水管道或联箱封头，汽水取样、仪表等接管座。
焊接标准：DL/T869-2012
其他
1
GTAW
CHG55B2
Φ2.5
正接
90～142
10～12
40～50
2

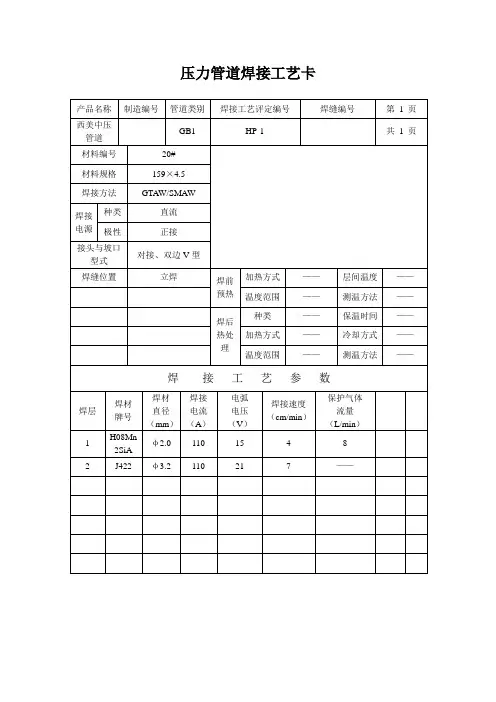

压力管道焊接工艺、工艺卡、规程及工艺评定管道焊接工艺卡产品名称制造编号管道类别焊接工艺评定编号焊缝编号第1 页西美中压管道GB1 HP-1 共1 页材料编号20#材料规格159×4.5焊接方法GTAW/SMAW焊接电源种类直流极性正接接头与坡口型式对接、双边V型焊缝位置立焊焊前预热加热方式——层间温度——温度范围——测温方法——焊后热处理种类——保温时间——加热方式——冷却方式——温度范围——测温方法——焊接工艺参数焊层焊材牌号焊材直径（mm）焊接电流（A）电弧电压（V）焊接速度（cm/min）保护气体流量（L/min）1 H08Mn2SiAφ2.0 110 15 4 82 J422 φ3.2 110 21 7 ——压力管道焊接工艺卡产品名称制造编号管道类别焊接工艺评定编号焊缝编号第1 页西美中压管道GB1 HP-3 共1 页材料编号20#材料规格159×4.5焊接方法SMAW焊接电源种类直流极性正接接头与坡口型式对接、单边V型焊缝位置2FG 焊前预热加热方式——层间温度——温度范围——测温方法——焊后热处理种类——保温时间——加热方式——冷却方式——温度范围——测温方法——焊接工艺参数焊层焊材牌号焊材直径（mm）焊接电流（A）电弧电压（V）焊接速度（cm/min）保护气体流量（L/min）1 J422 φ3.2 90 234 ——2 J422 φ3.2 110 23 7 ——3 J422 φ3.2 115 23.5 7 ——4 J422 φ3.2 120 24 7 ——5 J422 φ3.2 120 24 7 ——1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。

2 主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-97《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-1995 《碳钢焊条》；2.8 GB/T5118-1995 《低合金钢焊条》；2.9 GB/T983-1995 《不锈钢焊条》；2.10 YB/T4242-1984 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。

/
层-道
焊接
方法
填充材料
焊接电流
电弧电压
（V）
焊接速度
（cm/min）
线能量
（KJ/cm）
牌号
直径
极性
电流（A）
Ⅰ
母材
Q245R/
20
厚度mm
①
GTAW
ER49-1
φ2.5
直流正接
80-110
9-16
8-9
②
SMAW
J427
φ3.2
直流反接
90-120
21-23
14-16
③-1
SMAW
J427
φ4.0
直流反接
430-500
30-34
50-56
②
SAW
H08A HJ431
φ4.0 8-40目
直流反接
470-530
32-36
50-57
厚度mm
12~14
①
SAW
H08A HJ431
φ4.0 8-40目
直流反接
530-620
36-38
50-56
②
SAW
H08A HJ431
φ4.0 8-40目
直流反接
550-650
直流反接
530-620
36-38
50-57
Ⅲ
母材
S30408
厚度mm
①
SMAW
A102
φ2.5
直流反接
80-110
20-22
13-16
②
SMAW
A102
φ3.2
直流反接
90-120
21-23
14-16
③-1

接头型式、坡口和组装尺寸示意图：单位：mm
焊接层道示意图：单位：mm
母材
A侧
B侧
母材材质牌号:
SA—106GrB
A335-P11
母材类别：
AⅠ
BⅠ
母材直径范围（mm)：≥109。5
母材厚度范围（mm）：9～24
填充材料
类别（焊丝或焊条等）
标准、型号
制造商牌号
焊丝
R30
CHG-55B2
焊条
E5515—B2
层道
焊接方法
焊材牌号
规格(mm)
电流极性
电流
（A）
电压(V）
焊接速度（mm/min）
其他
1
GTAW
CHG55B2
Φ2。5
正接
90~142
10～12
40～50
2
SMAW
CHH307
Φ3.2
反接
75～136
21～23
50~70
3及以上
SMAW
CHG55B2
Φ4。0
反接
84~161
21～23
50~70
或1
编制：
审核:
批准:
A335-P11
母材类别：
BⅠ
BⅠ
母材直径范围(mm）:≥109。5
母材厚度范围（mm)：9～24
填充材料
类别（焊丝或焊条等)
标准、型号
制造商牌号
焊丝
R30
CHG-55B2
焊条
E5515-B2
CHH307
保护气体
气体成分及纯度
流速
正面：
Ar 99。95
8—9L/min
背面:
/
