电控发动机燃油供给系统的原理与故障诊断在现代汽车中，电子控制系统扮演着至关重要的角色。

其中，燃油供给系统是其中一个关键的子系统。

本文将介绍电控发动机燃油供给系统的工作原理和常见的故障诊断方法。

燃油供给系统的工作原理燃油供给系统的基本功能是向发动机提供正确的空气/燃油混合物。

具体而言，这个过程包含以下步骤：1.燃油储存：燃油通常存储在汽车的油箱中。

油箱的底部有一个吸油管，负责把燃油输送到燃油泵。

2.燃油泵：燃油泵是燃油供给系统中最重要的一个组件。

当发动机启动时，燃油泵开始工作，将燃油从油箱中抽取，并将其注入到燃油滤清器中。

然后，燃油被送到燃油喷射器中。

3.发动机控制模块(ECM)：ECM是汽车电子控制系统的核心。

它监测发动机的运行状况，并计算出正确的燃油量和空气量的混合物的比例。

然后，ECM向燃油喷射器发送信号，让其在正确的时候释放出适当的燃油量。

4.燃油喷射器：燃油喷射器是燃油供给系统中的另一个重要组件。

它根据 ECM 发出的信号计算出燃油的喷射定时和喷射量。

这些参数的正确性会影响发动机燃烧的效率和发动机的性能。

以上步骤中，燃油泵、ECM和燃油喷射器这三个组件是电控发动机燃油供给系统的核心组成部分。

常见的故障诊断方法燃油供给系统是一个复杂的子系统，可能会出现多种故障。

以下是一些常见的故障和其对应的故障诊断方法：燃油泵故障燃油泵故障的典型症状是发动机无法启动。

如果燃油泵无法为发动机提供足够的燃油，发动机就无法正常工作。

下面是一些可能导致燃油泵故障的原因：•燃油泵电气连接故障•燃油泵马达故障•油箱中的油不足为检查燃油泵是否正常工作，可以使用燃油压力表来测试燃油系统的压力。

压力高于规定的范围通常表明燃油泵失效。

燃油滤清器故障燃油滤清器是保护燃油系统免受污染和异物的重要组件。

当燃油滤清器受到污染或故障时，燃油供给系统的运行可能会受到影响。

以下是一些可能导致燃油滤清器故障的原因：•燃油滤清器过滤元件的污染•燃油滤清器连接管道的堵塞如果燃油供给系统的工作出现问题，可以检查燃油滤清器是否受到污染或其连接管道是否有堵塞。

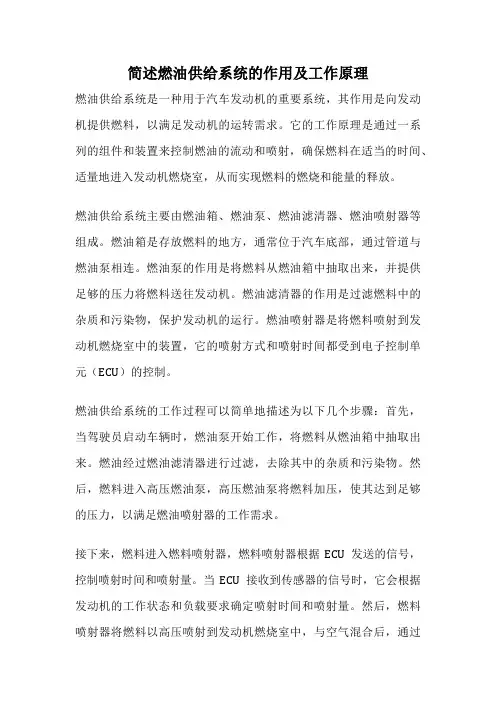

简述燃油供给系统的作用及工作原理燃油供给系统是一种用于汽车发动机的重要系统，其作用是向发动机提供燃料，以满足发动机的运转需求。

它的工作原理是通过一系列的组件和装置来控制燃油的流动和喷射，确保燃料在适当的时间、适量地进入发动机燃烧室，从而实现燃料的燃烧和能量的释放。

燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油喷射器等组成。

燃油箱是存放燃料的地方，通常位于汽车底部，通过管道与燃油泵相连。

燃油泵的作用是将燃料从燃油箱中抽取出来，并提供足够的压力将燃料送往发动机。

燃油滤清器的作用是过滤燃料中的杂质和污染物，保护发动机的运行。

燃油喷射器是将燃料喷射到发动机燃烧室中的装置，它的喷射方式和喷射时间都受到电子控制单元（ECU）的控制。

燃油供给系统的工作过程可以简单地描述为以下几个步骤：首先，当驾驶员启动车辆时，燃油泵开始工作，将燃料从燃油箱中抽取出来。

燃油经过燃油滤清器进行过滤，去除其中的杂质和污染物。

然后，燃料进入高压燃油泵，高压燃油泵将燃料加压，使其达到足够的压力，以满足燃油喷射器的工作需求。

接下来，燃料进入燃料喷射器，燃料喷射器根据ECU发送的信号，控制喷射时间和喷射量。

当ECU接收到传感器的信号时，它会根据发动机的工作状态和负载要求确定喷射时间和喷射量。

然后，燃料喷射器将燃料以高压喷射到发动机燃烧室中，与空气混合后，通过火花塞的点火将燃料燃烧，产生能量。

燃油供给系统的作用是保证发动机正常工作和高效燃烧。

它的工作原理是通过控制燃料的流动和喷射，使燃料在适当的时间、适量地进入发动机燃烧室。

这样可以确保发动机正常运转，提高燃烧效率，减少废气排放和能源浪费。

燃油供给系统在汽车发动机中起着至关重要的作用。

它通过一系列的组件和装置，控制燃料的流动和喷射，确保燃料在适当的时间、适量地进入发动机燃烧室，从而实现燃料的燃烧和能量的释放。

燃油供给系统的工作原理是通过燃油泵、燃油滤清器和燃油喷射器等组件的协调工作，以及ECU的控制，实现燃料的供给和喷射。

电喷汽油机燃油供给系统燃油供给系统的作用是向发动机及时地供应各种工况下所需要的燃油量，一般包括油箱、电动汽油泵、汽油滤清器、汽油压力调节器、喷油器和冷启动喷油器等装置，有的车还装有汽油压力缓冲器。

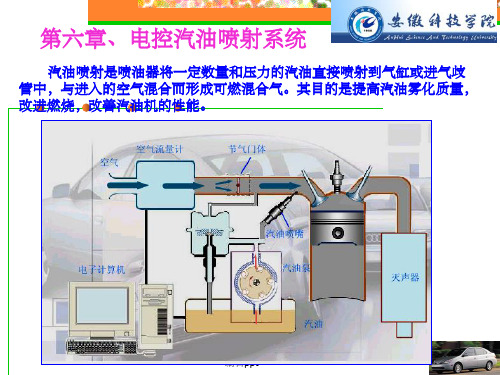

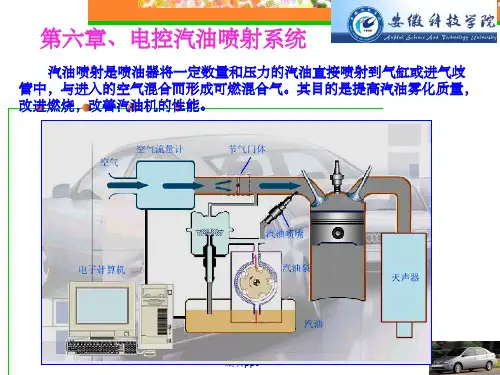

在电控燃油喷射系统EFI中，由电动汽油泵将汽油从油箱中泵出，经过汽油滤清器过滤杂质，再由汽油压力调节器将压力调整到比进气管压力高出一定压力值，然后经输管配送给各喷油器和冷启动喷油器，喷油器根据ECU（有的公司称动力控制模块或PCM）发出的喷射信号，把适量汽油喷射到进气歧管中，当油路压力超过规定值时，汽油压力调节器工作，多余的汽油返回油箱，从而保证送给喷油器的燃油压力不变，当发动机冷却液温度低时冷启动喷油器工作，将燃油喷入进气总管，以改善发动机低温时的启动性能。

以下逐一介绍各组成元件构造和工作原理。

1.4.1 电动汽油泵电动汽油泵的作用是将燃油从油箱中吸出，并以足够的泵油量和泵油压力向燃油系统供油。

电动汽油泵常见的安装位置有两种。

即安装在油箱内和油箱外的供油管路上。

安装在油箱内的电动汽油泵称为内装式电动汽油泵；安装在油箱外供油管路上的电动油泵称为外装式电动汽油泵。

目前，电控汽油喷射系统一般采用内装式电动汽油泵。

图1-79所示为内装式电动汽油泵。

汽油泵通过支架固定在油箱的顶部，支架和油箱顶部之间装有橡胶垫，其目的是防止汽油泵将振动传给油箱而引起噪音。

汽油泵的下端放在油箱底部的一个小油箱内，汽油泵的底部与油箱之间有一个小间隙，其目的也是为了防止油泵的振动传给油箱。

内装式电动汽油泵的安装管路简单，且不容易产生气阻和漏油。

在油箱内再安装一个小油箱的作用有两个：一可以防止汽油泵吸入空气，因为当油箱中汽油不足时，汽车转弯或倾斜会引起汽油泵周围汽油的移动，使汽油泵的进油口露在空气中；二是可以防止气阻，因为燃油供给系统的回油管直接通到小油箱内，而从回油管流回的汽油是有一定压力的，也是不易蒸发的。

一、电动汽油泵的结构与工作原理常见的电动汽油泵有涡轮式和滚柱式两种：1、涡轮式电动汽油泵涡轮式电动油泵主要由永磁电动机、涡轮泵、单向阀（止回阀）以及溢流阀等组成，如图1-80所示，当通过电刷给电动机电枢供电时，电动机就带动涡轮转子（叶轮）转动。

电控发动机燃油供给系统摘要：要确保汽车安全行驶并发挥其最佳的行驶性能，汽车电控发动机燃油供给系统必须可靠，而且保证汽车在任何时候电控发动机燃油供给系统都要工作良好。

汽车电控发动机燃油供给系统故障，是一种较常见的故障。

它包括回火、加速不良、起动困难、自动熄火，它的存在，既给发动机带来不同程度的损害，又给驾驶员带来麻烦，及影响安全行车。

如不彻底解决，不单影响发动机动力性和经济性，还会有安全隐患。

本文阐述了电控燃油喷射发动机各元件的功用，并就如何维修进行分析。

关键词：电控燃油；喷射技术；发动机1、燃油供给系统各元件的功用1.1燃油箱起加注、存储，冷却燃油的作用，为汽车行驶提供一定里程的燃油量。

燃油箱分为冲压件燃油箱和注塑件燃油箱两种，冲压件燃油箱和注塑件燃油箱的变形对所供油产生的影响有所不同。

1.2集滤器过滤、清洁燃油，防止燃油泵磨损。

集滤器堵塞会发生节流现象，节流就会产生压差，从而使燃油泵的泵油能力降低。

集滤器堵塞三分之一就应视为全堵，其对急加速工况、启动工况影响很大。

对于任何系统管路或滤芯，如果工作时的有效尺寸减少三分之一，都应视为全堵，而不能认为是导通工况。

1.3燃油泵提供充足流量的燃油，使燃油系统建立油压（产生压力的原因）。

保证发动机不同工况时需要的充分燃油。

燃油泵由直流电机、液压泵、安全阀和单向阀组成。

对于燃油泵直流电机，功率=电压×电流。

对于燃油泵液压泵，功率=压力×流量。

所以，通过测量电流看电流大小及变化状态的方法，以及测量流量看单位时间内流量多少及变化状态的方法可以确定燃油泵的好坏。

燃油泵为系统建立油压，提供流量，油压大小取决于系统和负载。

安全阀限定压力值反映的是燃油泵泵油能力的大小，是燃油泵电机提供的最高压力。

燃油供给系统正常工作时，安全阀不打开；系统堵塞时，安全阀打开，提供小循环回路，保护燃油泵。

燃油泵出口安装有一个单向阀，它使燃油供给系统拥有一定的残余压力，防止产生气阻，易于下次启动。

发动机的燃油供给系统解析发动机是汽车的心脏，而燃油则是发动机的血液。

燃油供给系统扮演着将燃油输送到发动机内部并确保正常燃烧的关键角色。

在本文中，我们将对发动机的燃油供给系统进行深入解析，包括其重要组成部分以及其工作原理。

一、燃油供给系统的组成部分1. 燃油箱：燃油箱是存储汽车燃油的地方，通常位于车辆底盘的后部。

燃油箱内部还配备了一个油位传感器，可以告知驾驶者燃油储量的情况。

2. 燃油泵：燃油泵主要负责将燃油从燃油箱抽送到发动机内部。

它通常位于燃油箱内，并通过电力或机械方式工作。

燃油泵还会根据发动机的负荷情况进行燃油供应的调节，以确保恰到好处的燃油供给。

3. 燃油滤清器：燃油滤清器旨在过滤燃油中的杂质和颗粒物，以防止它们进入发动机并造成损害。

燃油滤清器通常位于燃油泵和燃油喷射器之间，确保只有洁净的燃油进入发动机。

4. 燃油喷射器：燃油喷射器是将燃油喷射到发动机内部的设备。

它的主要功能是将燃油以雾化的形式喷射到发动机进气道或燃烧室中，以实现高效的燃烧。

现代汽车通常采用电喷技术，其中电子控制单元（ECU）会根据各种传感器的反馈调节喷油量和喷射时机。

二、燃油供给系统的工作原理当驾驶者启动汽车时，燃油泵开始运转，将燃油从燃油箱抽送到发动机内部。

在抵达发动机之前，燃油经过燃油滤清器进行过滤，以确保燃油的纯净度。

然后，燃油进入燃油喷射器，此时ECU会根据发动机的工作状态计算喷油量和喷油时机。

当发动机需要燃料时，ECU向燃油喷射器发送指令，使其喷射燃油。

燃油以雾化的形式进入发动机的进气道或燃烧室中，并与空气混合。

接着，在正时点火的情况下，火花塞点燃混合气体，从而使燃料燃烧，并释放出能量驱动发动机。

在发动机工作期间，ECU会持续监测各个传感器的反馈，以调节燃油供给量和喷油时机。

如果发动机负荷增加，ECU会增加燃油喷射量以满足需求；相反，如果发动机负荷减少，ECU会减少燃油喷射量，以提高燃油经济性。

三、燃油供给系统的故障和维护1. 燃油供给系统可能出现的故障包括燃油泵失效、燃油滤清器堵塞、燃油喷射器堵塞或故障等。

电控发动机汽油供给系统的组成一、电控发动机汽油供给系统的组成部件电控发动机汽油供给系统可是相当重要的呢，就像汽车的“粮草官”一样。

那它都由哪些部分组成呢？1. 汽油箱这是储存汽油的地方呀，就像汽车的“小粮仓”。

它的大小可是根据汽车的类型和用途有所不同的哦。

比如说小型轿车的油箱可能就相对小一些，而大型SUV或者货车的油箱就会大很多，这样才能保证汽车能跑足够远的路程。

2. 汽油滤清器这个部件可不能小看呢。

它就像是一个忠诚的“守门员”，汽油从油箱出来后要经过它的过滤。

它会把汽油中的杂质，像小沙子、铁锈之类的东西都给拦截下来，这样干净的汽油才能进入到发动机里。

如果没有这个滤清器，那些杂质进入发动机，就会像小沙子跑进精密的机器里一样，会把发动机给搞坏的。

3. 电动汽油泵这可是个动力小能手。

它负责把汽油从油箱里抽出来，然后加压，让汽油能够顺利地在系统里流动。

想象一下，它就像一个勤劳的小工，用力把汽油这个“货物”运送到各个需要的地方。

而且这个电动汽油泵的工作效率还挺高的呢，能根据发动机的需求调整泵油的速度。

4. 喷油器喷油器就像是一个超级精准的“小喷枪”。

它在发动机需要汽油的时候，就会把汽油喷成雾状，喷到发动机的进气歧管或者气缸里。

这个雾状可是很有讲究的，要喷得又均匀又合适才行。

如果喷得太多了，汽油就会浪费，发动机还可能会出现问题；要是喷得太少了，发动机就会“吃不饱”，动力就不足啦。

5. 油压调节器油压调节器就像一个“管理员”。

它要保证整个汽油供给系统的油压稳定在合适的范围内。

比如说发动机在不同的工况下，像怠速的时候和高速行驶的时候，对油压的要求是不一样的。

这个油压调节器就会根据情况调整，让油压总是刚刚好，就像给汽车的“血液循环”保持一个稳定的压力一样。

6. 汽油分配管汽油分配管就像是一个“小管家”，它把从喷油器喷出来的汽油均匀地分配到各个气缸里。

它得保证每个气缸都能得到差不多的汽油量，这样各个气缸才能齐心协力，让发动机平稳地运转。
