电控发动机燃油供给系

电控发动机燃油供给系统的原理与故障诊断在现代汽车中，电子控制系统扮演着至关重要的角色。

其中，燃油供给系统是其中一个关键的子系统。

本文将介绍电控发动机燃油供给系统的工作原理和常见的故障诊断方法。

燃油供给系统的工作原理燃油供给系统的基本功能是向发动机提供正确的空气/燃油混合物。

具体而言，这个过程包含以下步骤：1.燃油储存：燃油通常存储在汽车的油箱中。

油箱的底部有一个吸油管，负责把燃油输送到燃油泵。

2.燃油泵：燃油泵是燃油供给系统中最重要的一个组件。

当发动机启动时，燃油泵开始工作，将燃油从油箱中抽取，并将其注入到燃油滤清器中。

然后，燃油被送到燃油喷射器中。

3.发动机控制模块(ECM)：ECM是汽车电子控制系统的核心。

它监测发动机的运行状况，并计算出正确的燃油量和空气量的混合物的比例。

然后，ECM向燃油喷射器发送信号，让其在正确的时候释放出适当的燃油量。

4.燃油喷射器：燃油喷射器是燃油供给系统中的另一个重要组件。

它根据 ECM 发出的信号计算出燃油的喷射定时和喷射量。

这些参数的正确性会影响发动机燃烧的效率和发动机的性能。

以上步骤中，燃油泵、ECM和燃油喷射器这三个组件是电控发动机燃油供给系统的核心组成部分。

常见的故障诊断方法燃油供给系统是一个复杂的子系统，可能会出现多种故障。

以下是一些常见的故障和其对应的故障诊断方法：燃油泵故障燃油泵故障的典型症状是发动机无法启动。

如果燃油泵无法为发动机提供足够的燃油，发动机就无法正常工作。

下面是一些可能导致燃油泵故障的原因：•燃油泵电气连接故障•燃油泵马达故障•油箱中的油不足为检查燃油泵是否正常工作，可以使用燃油压力表来测试燃油系统的压力。

压力高于规定的范围通常表明燃油泵失效。

燃油滤清器故障燃油滤清器是保护燃油系统免受污染和异物的重要组件。

当燃油滤清器受到污染或故障时，燃油供给系统的运行可能会受到影响。

以下是一些可能导致燃油滤清器故障的原因：•燃油滤清器过滤元件的污染•燃油滤清器连接管道的堵塞如果燃油供给系统的工作出现问题，可以检查燃油滤清器是否受到污染或其连接管道是否有堵塞。

电控发动机燃油供给系统摘要：要确保汽车安全行驶并发挥其最佳的行驶性能，汽车电控发动机燃油供给系统必须可靠，而且保证汽车在任何时候电控发动机燃油供给系统都要工作良好。

汽车电控发动机燃油供给系统故障，是一种较常见的故障。

它包括回火、加速不良、起动困难、自动熄火，它的存在，既给发动机带来不同程度的损害，又给驾驶员带来麻烦，及影响安全行车。

如不彻底解决，不单影响发动机动力性和经济性，还会有安全隐患。

本文阐述了电控燃油喷射发动机各元件的功用，并就如何维修进行分析。

关键词：电控燃油；喷射技术；发动机1、燃油供给系统各元件的功用1.1燃油箱起加注、存储，冷却燃油的作用，为汽车行驶提供一定里程的燃油量。

燃油箱分为冲压件燃油箱和注塑件燃油箱两种，冲压件燃油箱和注塑件燃油箱的变形对所供油产生的影响有所不同。

1.2集滤器过滤、清洁燃油，防止燃油泵磨损。

集滤器堵塞会发生节流现象，节流就会产生压差，从而使燃油泵的泵油能力降低。

集滤器堵塞三分之一就应视为全堵，其对急加速工况、启动工况影响很大。

对于任何系统管路或滤芯，如果工作时的有效尺寸减少三分之一，都应视为全堵，而不能认为是导通工况。

1.3燃油泵提供充足流量的燃油，使燃油系统建立油压（产生压力的原因）。

保证发动机不同工况时需要的充分燃油。

燃油泵由直流电机、液压泵、安全阀和单向阀组成。

对于燃油泵直流电机，功率=电压×电流。

对于燃油泵液压泵，功率=压力×流量。

所以，通过测量电流看电流大小及变化状态的方法，以及测量流量看单位时间内流量多少及变化状态的方法可以确定燃油泵的好坏。

燃油泵为系统建立油压，提供流量，油压大小取决于系统和负载。

安全阀限定压力值反映的是燃油泵泵油能力的大小，是燃油泵电机提供的最高压力。

燃油供给系统正常工作时，安全阀不打开；系统堵塞时，安全阀打开，提供小循环回路，保护燃油泵。

燃油泵出口安装有一个单向阀，它使燃油供给系统拥有一定的残余压力，防止产生气阻，易于下次启动。

电控燃油供给系统的组成电控燃油供给系统是现代汽车发动机中非常重要的一个部分，其作用是将燃油按需供给发动机，以保证发动机正常运转。

电控燃油供给系统由多个部件组成，下面将详细介绍其组成及各部件的作用。

一、燃油箱燃油箱是整个电控燃油供给系统的起点，它是存储汽车燃料的地方。

在燃油箱内部还有一个浮子式传感器，可以检测到油面高度并通过信号发送到仪表盘上的油量显示器上。

二、燃油泵燃油泵是将汽车内的燃料从燃油箱中抽出并送至发动机内部的设备。

现代汽车通常采用电动泵来完成这项工作。

当驾驶员启动汽车时，电脑会向燃料泵发送信号来启动它，并将汽车所需的精确量送入发动机内。

三、滤清器滤清器是位于燃料泵和喷射器之间的设备。

它能够过滤掉进入引擎室内的杂质和污垢，并防止它们进入喷射器或其他部件中。

这可以防止引擎受到损坏，并提高了燃油的清洁度。

四、燃料压力调节器燃料压力调节器是用于控制燃油的压力，以确保发动机能够正常运转。

它可以根据不同的负荷和工作条件来调整燃油的压力，并确保发动机在不同的工作状态下获得所需的燃油供应。

五、喷射器喷射器是将燃油喷入发动机内部的设备。

现代汽车通常采用电控喷射器来完成这项工作。

当驾驶员踩下油门时，电脑会向喷射器发送信号来启动它，并将汽车所需的精确量送入发动机内。

六、传感器传感器是用于监测引擎运行状态和环境条件的设备。

例如，氧气传感器可以监测排气中氧气含量并向电脑发送信号，以便电脑根据需要调整混合比例；同时，温度传感器可以监测发动机温度并向电脑发送信号，以便电脑根据需要调整燃油供应。

七、电脑电脑是整个电控燃油供给系统的核心部件。

它可以接收来自传感器和其他部件的信号，并根据这些信号来控制燃油泵、喷射器等部件的工作状态，以确保发动机能够正常运转。

总结：电控燃油供给系统是现代汽车发动机中不可或缺的一部分，它由多个部件组成，包括燃油箱、燃油泵、滤清器、燃料压力调节器、喷射器、传感器和电脑等。

每个部件都扮演着重要的角色，以确保发动机能够正常运转。

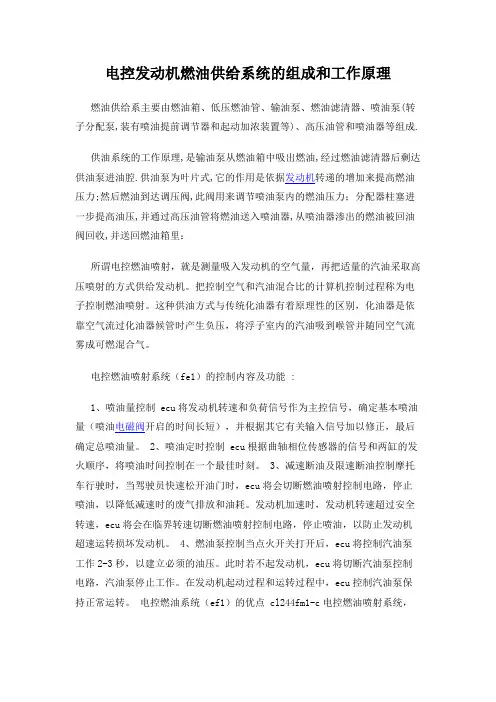

电控发动机燃油供给系统的组成和工作原理燃油供给系主要由燃油箱、低压燃油管、输油泵、燃油滤清器、喷油泵(转子分配泵,装有喷油提前调节器和起动加浓装置等)、高压油管和喷油器等组成.供油系统的工作原理,是输油泵从燃油箱中吸出燃油,经过燃油滤清器后剩达供油泵进油腔.供油泵为叶片式,它的作用是依据发动机转递的增加来提高燃油压力;然后燃油到达调压阀,此阀用来调节喷油泵内的燃油压力；分配器柱塞进一步提高油压,并通过高压油管将燃油送入喷油器,从喷油器渗出的燃油被回油阀回收,并送回燃油箱里：所谓电控燃油喷射，就是测量吸入发动机的空气量，再把适量的汽油采取高压喷射的方式供给发动机。

把控制空气和汽油混合比的计算机控制过程称为电子控制燃油喷射。

这种供油方式与传统化油器有着原理性的区别，化油器是依靠空气流过化油器候管时产生负压，将浮子室内的汽油吸到喉管并随同空气流雾成可燃混合气。

电控燃油喷射系统（fe1）的控制内容及功能 :1、喷油量控制 ecu将发动机转速和负荷信号作为主控信号，确定基本喷油量（喷油电磁阀开启的时间长短），并根据其它有关输入信号加以修正，最后确定总喷油量。

2、喷油定时控制 ecu根据曲轴相位传感器的信号和两缸的发火顺序，将喷油时间控制在一个最佳时刻。

3、减速断油及限速断油控制摩托车行驶时，当驾驶员快速松开油门时，ecu将会切断燃油喷射控制电路，停止喷油，以降低减速时的废气排放和油耗。

发动机加速时，发动机转速超过安全转速，ecu 将会在临界转速切断燃油喷射控制电路，停止喷油，以防止发动机超速运转损坏发动机。

4、燃油泵控制当点火开关打开后，ecu将控制汽油泵工作2-3秒，以建立必须的油压。

此时若不起发动机，ecu将切断汽油泵控制电路，汽油泵停止工作。

在发动机起动过程和运转过程中，ecu控制汽油泵保持正常运转。

电控燃油系统（ef1）的优点 cl244fm1-c电控燃油喷射系统，采用目前较为普遍的多点、进气道喷射方式。

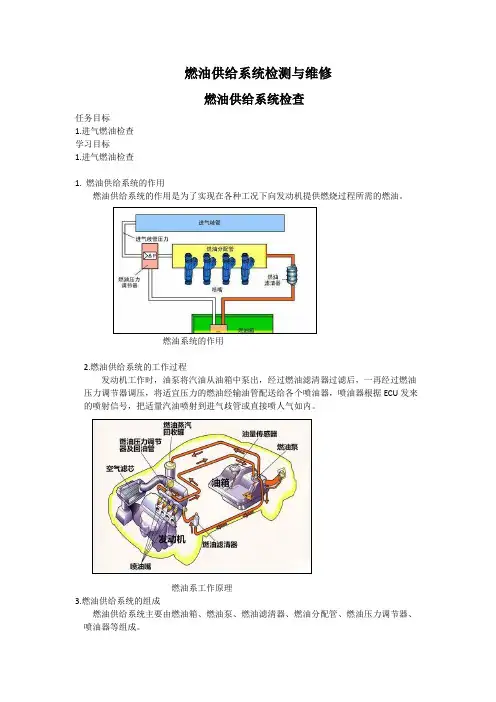

燃油供给系统检测与维修燃油供给系统检查任务目标1.进气燃油检查学习目标1.进气燃油检查1. 燃油供给系统的作用燃油供给系统的作用是为了实现在各种工况下向发动机提供燃烧过程所需的燃油。

燃油系统的作用2.燃油供给系统的工作过程发动机工作时，油泵将汽油从油箱中泵出，经过燃油滤清器过滤后，一再经过燃油压力调节器调压，将适宜压力的燃油经输油管配送给各个喷油器，喷油器根据ECU发来的喷射信号，把适量汽油喷射到进气歧管或直接喷人气如内。

燃油系工作原理3.燃油供给系统的组成燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油分配管、燃油压力调节器、喷油器等组成。

1）燃油箱燃油箱的作用是储存燃油，还起着散热、分离油液中的气泡、沉淀杂质等作用燃油箱根据各种标准，燃油箱必须防腐蚀并在承受两倍的正常工作压力的条件下不得泄露。

在汽车转弯、倾斜和路面颠簸的情况下燃油不得溢出。

在汽车发生意外造成的燃油箱从车体中移开不能让燃油点燃。

2）燃油泵燃油泵的作用是把燃油从燃油箱中吸出、加压后输送到供油管中，并通过喷油器供给发动机，和燃油压力调节器配合建立一定的燃油压力。

目前燃油泵普遍安装在燃油箱内，它和油位传感器、支架等集成在一起组成燃油泵总成。

电动燃油泵燃油泵总成3）燃油滤清器燃油滤清器的作用是把含在燃油中的杂物除去，防止燃油系统堵塞(特别是喷油嘴)，减少机械磨损，确保发动机稳定运行，提高可靠性。

燃油泵一般安装在燃油泵下游。

图5-6燃油滤清器4）燃油分配管燃油分配管的作用是把燃油均匀地分配到各}喷油器，所以喷油器安装在燃油分配管上。

燃油分配管5）燃油压力调节器油压调节器的作用是将喷油器的燃油压力控制在250一300kPa(视发动机型号不同步，具体压力值也会有所不同）。

此外，压力调节器能像燃油泵的单向阀一样维持燃油管里的残余压力。

目前，有两种燃油调节系统。

（1）带回油管路的燃油调节系统该燃油调节系统(图5-8)普遍用在采用缸外喷射电控发动机中，由于燃油喷射在进气歧管中，歧管的真空状态随着发动机工作状态的变化不断变化，会对喷射精度产生较大影响。

电控燃油喷射系统工作原理
电控燃油喷射系统（Electronic Fuel Injection System，简称EFI 系统）是一种利用计算机控制引擎燃油喷射量和喷射时机的燃油供给系统。

它的工作原理主要包括以下几个步骤：
1. 燃油供给：燃油经过燃油泵送压力后进入燃油喷射嘴，喷射嘴是由喷油电磁阀控制的。

燃油供给系统还包括燃油滤清器、燃油沉淀器等组件。

2. 空气供给：空气通过空气滤清器进入进气歧管，然后经过节气门进入发动机气缸。

3. 传感器控制：系统中配备了多个传感器，如空气流量传感器、氧气传感器、水温传感器等，用于监测发动机状态和环境参数。

这些传感器将收集的数据发送给控制器进行分析和计算。

4. 控制器计算：控制器是EFI系统中的核心部件，它根据传感器采集到的数据，通过内部的计算算法和存储的映射表，来确定当前的喷油量和喷油时机。

5. 喷油：根据控制器的指令，喷油器打开喷油电磁阀，让精确计算的燃油以适当的喷射时间和喷射量喷入发动机气缸中。

喷油时机和喷射量的精确控制能够提高燃烧效率，减少废气排放。

6. 点火系统：与EFI系统配套使用的还有点火系统，它控制着火花塞的点火时机和点火能量，以确保燃烧正常进行。

通过以上步骤，EFI系统可以实现对引擎燃油喷射量和喷射时机的精确控制，提高燃烧效率，降低废气排放，以及提升发动机的动力性能和燃油经济性。
