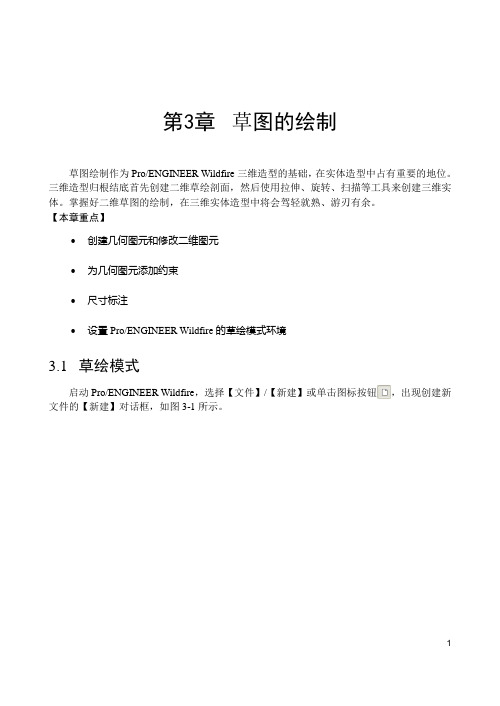

1 第3章 草图的绘制草图绘制作为Pro/ENGINEER Wildfire 三维造型的基础，在实体造型中占有重要的地位。
三维造型归根结底首先创建二维草绘剖面，然后使用拉伸、旋转、扫描等工具来创建三维实体。
掌握好二维草图的绘制，在三维实体造型中将会驾轻就熟、游刃有余。
【本章重点】∙ 创建几何图元和修改二维图元∙ 为几何图元添加约束∙ 尺寸标注∙ 设置Pro/ENGINEER Wildfire 的草绘模式环境3.1 草绘模式启动Pro/ENGINEER Wildfire ，选择【文件】/【新建】或单击图标按钮，出现创建新文件的【新建】对话框，如图3-1所示。
图3-1 新建对话框 选择文件类型为，在名称文本框中输入文件名称或接受默认值，单击按钮进入草绘模式，如图3-2所示。
该类文件的后缀名为sec 。
在实体造型的过程中，系统在需要时会提示用户绘制二维草图，此时也可进入草绘模式。
文件类型文件名称第3章 草图的绘制2 在实体造型时创建的草图属于某个特征，但用户仍然可以将这个草图存盘，供以后在设计其他特征的时候调用。
图3-2 草绘模式3.2 草绘工具本节主要介绍Pro/ENGINEER Wildfire 草绘模式下草绘工具的使用，主要是草绘图标的使用。
在本节中将逐一加以说明。
图3-3 草绘图标按钮与菜单命令对照 信息栏绘图区 图标按钮工具栏3.2 草绘工具3.2.1 草绘图标按钮进入草绘模式后，Pro/ENGINEER 系统在绘图区右侧提供了一列草绘图标 按钮，如图3-3所示，它汇集了一些常用的草绘命令，使用起来非常方便、快捷。
3.2.2 绘制基本几何图元1. 创建直线在Pro/ENGINEER Wildfire 中可以创建四种类型的直线，如图3-4所示。
图3-4 创建直线选项 (1) 【线】：创建2点线。
选取【草绘】/【线】/【线】或在绘图区右侧图标按钮工具栏单击按钮，然后根据信息栏中的提示进行绘图，先选取起始点，然后选取终止点，利用鼠标中键结束直线的创建，如图3-5所示。

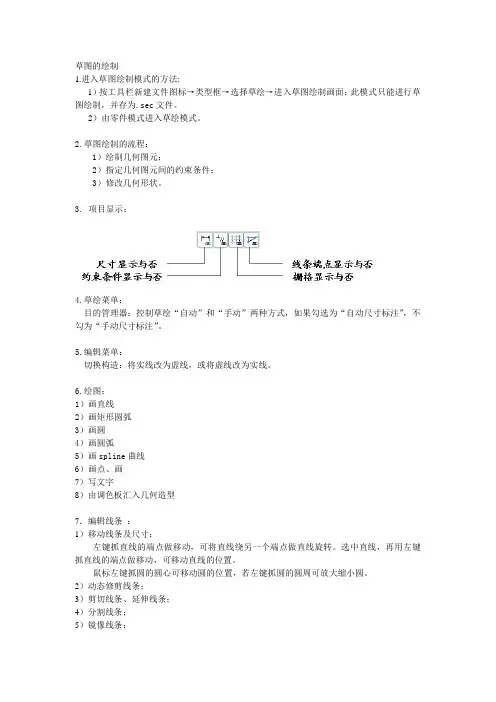

草图的绘制1.进入草图绘制模式的方法:1）按工具栏新建文件图标→类型框→选择草绘→进入草图绘制画面：此模式只能进行草图绘制，并存为.sec文件。
2）由零件模式进入草绘模式。
2.草图绘制的流程：1）绘制几何图元；2）指定几何图元间的约束条件；3）修改几何形状。
3. 项目显示：4.草绘菜单：目的管理器：控制草绘“自动”和“手动”两种方式，如果勾选为“自动尺寸标注”，不勾为“手动尺寸标注”。
5.编辑菜单：切换构造：将实线改为虚线，或将虚线改为实线。
6.绘图：1）画直线2）画矩形圆弧3）画圆4）画圆弧5）画spline曲线6）画点、画7）写文字8）由调色板汇入几何造型7．编辑线条：1）移动线条及尺寸；左键抓直线的端点做移动，可将直线绕另一个端点做直线旋转。
选中直线，再用左键抓直线的端点做移动，可移动直线的位置。
鼠标左键抓圆的圆心可移动圆的位置，若左键抓圆的圆周可放大缩小圆。
2）动态修剪线条；3）剪切线条、延伸线条；4）分割线条；5）镜像线条；6）缩放和旋转线条；8．标注尺寸强尺寸：标示出来的尺寸为白色显示的尺寸；弱尺寸：系统自动标示的尺寸。
尺寸标注的方法是以鼠标左键选取几何图元，然后按下鼠标滚轮，以指定尺寸欲摆放的位置。
1）直线的尺寸标注：a)线段的长度b)线到点c)线到线d)点到点2）圆或圆弧的尺寸标注：a)半径：以鼠标左键选取圆弧或圆，然后以鼠标滚轮指定尺寸参数摆放位置；b)直径：以鼠标左键选取该圆周两次，然后以鼠标滚轮指定尺寸参数摆放位置；c)旋转草图的直径：以鼠标左键先选取旋转草图的圆柱边线，再选取中心线（作为旋转轴），然后再选取旋转草图的圆柱边线，然后以鼠标滚轮指定尺寸参数摆放位置；d)圆心到圆心：以鼠标左键选取两个圆弧或圆的圆心，然后以鼠标滚轮指定尺寸参数摆放位置，可能为水平尺寸、铅直尺寸、或斜摆尺寸；e)圆周到圆周：以鼠标左键选取两个圆弧或圆的圆周，然后以鼠标滚轮指定尺寸参数摆放位置，之后会在菜单上出现竖直、水平的选项，选择所需的选项，按接收后，即可产生圆周距离尺寸参数。
第2章参数化草图绘制参数化草图绘制是创建各种零件特征的基础，它贯穿于整个零件建模过程中，不论是3D 特征的创建、工程图的创建还是2D组装示意图的创建都要用到它。
【练习2-1】：绘制三个点作为三角形顶点，绘制如图2-1所示的三角形。
图2-1 练习2-1完成图操作步骤提示：1．单击草绘工具栏中的按钮，在绘图区域中的适当位置依次单击鼠标左键创建三个点。
2．单击草绘工具栏中的按钮，用光标依次拾取绘制的三个点。
3．将尺寸修改为图2-1所示的数值。
【练习2-2】：使用【中心线】、【矩形】命令，绘制如图2-2所示的图形。
图2-2 练习2-2完成图操作步骤提示1. 单击草绘工具栏中的按钮，绘制两条垂直相交的中心线。
2. 单击草绘工具栏中的按钮，在绘图区域适当位置绘制矩形。
3.将尺寸修改为图2-2所示的数值。
【练习2-3】：使用【圆】、【弧】命令，绘制如图2-3所示的图形。
图2-3 练习2-3完成图操作步骤提示：1、单击草绘工具栏中的按钮，绘制两条垂直相交的中心线。
2、单击草绘工具栏中的按钮，选择两条中心线的交点为圆心，绘制一个圆；单击草绘工具栏中的按钮，依次绘制两个同心圆。
3、单击草绘工具栏中的按钮，选择两条中心线的交点为圆心，绘制一段圆弧；单击草绘工具栏中的按钮，分别绘制两段连接圆弧。
4、修改尺寸为图2-3所示的数值。
【练习2-5】：使用【圆锥】、【椭圆】、【矩形】命令，大致绘制如图2-5所示的图形。
图2-5 练习2-5完成图操作步骤提示：1、绘制矩形。
2、单击草绘工具栏中的按钮，绘制与矩形三边相切的矩形（建议使用【约束】功能中的“两图元相切”约束。
）。
3、单击草绘工具栏中的按钮，绘制如图2-5所示的锥形弧。
【练习2-6】：使用【样条】命令，绘制如图2-6所示的图形。
图2-6 练习2-6完成图操作步骤提示：1、单击草绘工具栏中的按钮，在绘图区依次单击6点，绘制如图2-7所示的样条线。
图2-7 样条线双击样条线，打开样条线修改面板。
