ProE5.0草绘基础
- 格式：doc
- 大小：1.53 MB
- 文档页数：25
下载文档原格式
合集下载
proe5.0图文并茂的基础教程剖析
proe5.0图文并茂的基础教程创建草绘器几何介绍模块概述在 Pro/ENGINEER 中创建的大多数 3D 几何都始于 2D 草绘截面。
因此，草绘是最基本的、频繁执行的操作之一。
在本模块中，您可以查看草绘背后的理论，了解创建稳定可预测草绘的内容。
您还会了解到可用于创建草绘几何的工具。
目标成功完成此模块后，您即可知道如何：• 查看草绘器理论和了解设计目的。
• 修改草绘器显示。
• 了解和使用约束。
• 了解如何草绘直线、中心线、矩形、圆、弧、圆角和倒角。
查看草绘器理论草绘是通过直线、约束和尺寸以图形方式捕捉创建的 2D 图元。
•2D 草绘有以下特点：o 放置在 3D 模型上。
o 用于创建实体特征。
了解设计目的草绘器中的设计目的是以一种可在发生修改时进行预见性更新的方式创建、约束和标注草绘。
• 在草绘中按以下要素捕捉设计目的：o 草绘的约束方式。
o 草绘的标注方式。
• 通过使用“目的管理器”捕捉设计目的以实现以下目的：o 始终保留完全定义的草绘。
o 保留弱项/强项。
修改草绘器显示您可以修改草绘器显示方式，以便在完成任务时能够更易于可视化。
• 可以在草绘器中使用以下显示选项：o 尺寸o 约束o 栅格o 截面顶点•“草绘方向”(Sketch Orientation)平行于屏幕重新定向。
使用约束约束是 Pro/ENGINEER 对草绘图元实施的规则。
• 约束类型包括：o 竖直o 水平o 垂直o 相切o 中点o 重合o 对称o 相等o 平行过程: 使用约束假定背景重定义草绘以应用约束。
Utilizing_Constraints constraints.prt任务 1. 将相等、水平和重合约束应用于“草绘1”特征。
1. 在模型树中右键单击“草绘1”(Sketch 1)，然后选取“编辑定义”(Edit Definition)。
2. 草绘器显示：3. 单击草绘器工具栏中的“相等”(Equal) 。
• 选取较小的圆，再选取较大的圆。
ProENGINEER Wildfire 5.0基于草绘的建模详解
实例演练2
本例练习在已有的实体模型中建立扫描特征，使读者理解【自由端点】
与【合并终点】的不同及其用法
合并终点
自由端点
实例演练3
通过本例的练习，使读者理解和学习扫描中使用“添加内部因素”和 “无内部因素”的特点。
无内部因素
添加内部因素
6.5 混合特征
• 由数个截面混合生成的特征称为混合特 征。按混合方式的不同，混合特征分为 三种形式：平行混合、旋转混合、一般 混合。
提示：在进行减料特征操作时，将光标移到特征操作方向
箭头处，如图6-7所示，单击左键即可完成特征生成方向 的更改。在其他特பைடு நூலகம்的操作中也有类似功能，请读者留心 学习使用。
图6-7 在模型中改变拉伸方向
实例演练
6.3 旋转特征
旋转特征是由特征截面绕旋转中心线旋转而成的一类特征，它适合于构建 回转体零件。
投影截面：以草绘平面所绘制的面，或选择现有零件在投影后所 得的面作为混合截面。
选取截面：选择已有的截面作为混合截面。 草绘截面：在草绘图中绘制混合截面。 在建立混合特征时，无论采用何种混合形式，所有的混合截面必
草绘旋转特征截面时，其截面必须全部位于中心线的一侧，倘若要生成实 体特征，其截面必须是封闭的。
单击绘图区右侧的【旋转工具】按钮 ，或单击菜单【插入】→【旋转】 选项，系统显示如图6-18所示的“旋转特征操控板”，该面板与拉伸特 征操控板极为相似，现只将该面板中形似而意不同的功能选项介绍如下：
实例演练
基于草绘的建模
【内容与要求】 零件建模的基本技术是基于草绘特征的。草绘特征是零件建模的重要特
征，任何零件的创建都离不开草绘特征，熟练掌握草绘特征的创建是 学习三维设计的基本功，本课详细介绍利用草绘特征建模的各种方法。
ProE5.0从入门到精通第二课草图绘制精讲ppt课件
*
操作步骤如下： 第1步～第２步，同上第1步～第２步。 第3步，选取A点作为创建基准轴的参照点。 第4步，按住Ctrl键不放，选择B平面作为参照平面，设置约束类型为“法向”模式，如图4-27所示。 第5步，单击“确定”按钮，创建基准轴，如图4-28所示。
图4-28 通过一点与一面创建基准轴
操作步骤如下： 第1步～第２步，同上第1步～第２步。 第3步，选择如图4-33所示的实体倒圆角边线作为创建基准轴的参照，并设置约束类型为“中心”模式（此为默认设置）。 第4步，单击“确定”按钮，创建基准轴，如图4-34所示。
图4-33 选择实体倒圆角边线
图4-34 通过圆弧线创建基准轴
*
图4-29 选择两平面
图4-30 通过两平面创建基准轴
*
4．通过曲线上一点并相切于曲线创建基准轴 该方法主要运用了在同一平面内，有且只有一条直线通过曲线上的一点并与曲线相切。这里的曲线包括圆、圆弧以及样条曲线等。
*
6．通过垂直于曲面创建基准轴 通过这种方式创建基准轴，除了运用前面所讲的放置参照外，还需要运用到偏移参照。其方法是利用通过曲面上的一点，加上两个定值的约束来确定出一条唯一的基准轴。
*
操作步骤如下： 第1步～第２步，同上第1步～第２步。 第3步，在模型中选择用来放置基准轴的曲面，采用默认的约束类型设置，如图4-35所示。 第3步，单击“基准轴”对话框中的“偏移参照”收集器，将其激活。 第4步，选择平面A作为第一个偏移参照平面。 第5步，按住Ctrl键不放，选择平面B作为第二个偏移参照平面。如图4-36所示。
(1)通过两点创建基准轴 (2)通过一点与一平面创建基准轴 (3) 通过两个不平行平面创建基准轴 (4)通过曲线上一点并相切于曲线创建基准轴 (5)通过圆弧轴线创建基准轴 (6)通过垂直于曲面创建基准轴
操作步骤如下： 第1步～第２步，同上第1步～第２步。 第3步，选取A点作为创建基准轴的参照点。 第4步，按住Ctrl键不放，选择B平面作为参照平面，设置约束类型为“法向”模式，如图4-27所示。 第5步，单击“确定”按钮，创建基准轴，如图4-28所示。
图4-28 通过一点与一面创建基准轴
操作步骤如下： 第1步～第２步，同上第1步～第２步。 第3步，选择如图4-33所示的实体倒圆角边线作为创建基准轴的参照，并设置约束类型为“中心”模式（此为默认设置）。 第4步，单击“确定”按钮，创建基准轴，如图4-34所示。
图4-33 选择实体倒圆角边线
图4-34 通过圆弧线创建基准轴
*
图4-29 选择两平面
图4-30 通过两平面创建基准轴
*
4．通过曲线上一点并相切于曲线创建基准轴 该方法主要运用了在同一平面内，有且只有一条直线通过曲线上的一点并与曲线相切。这里的曲线包括圆、圆弧以及样条曲线等。
*
6．通过垂直于曲面创建基准轴 通过这种方式创建基准轴，除了运用前面所讲的放置参照外，还需要运用到偏移参照。其方法是利用通过曲面上的一点，加上两个定值的约束来确定出一条唯一的基准轴。
*
操作步骤如下： 第1步～第２步，同上第1步～第２步。 第3步，在模型中选择用来放置基准轴的曲面，采用默认的约束类型设置，如图4-35所示。 第3步，单击“基准轴”对话框中的“偏移参照”收集器，将其激活。 第4步，选择平面A作为第一个偏移参照平面。 第5步，按住Ctrl键不放，选择平面B作为第二个偏移参照平面。如图4-36所示。
(1)通过两点创建基准轴 (2)通过一点与一平面创建基准轴 (3) 通过两个不平行平面创建基准轴 (4)通过曲线上一点并相切于曲线创建基准轴 (5)通过圆弧轴线创建基准轴 (6)通过垂直于曲面创建基准轴
ProE5.0全套实用教程
特征创建
介绍如何在Pro/Engineer 5.0中进行基础装配操作，包括元件的插入、定位和约束等。
基础装配
基础命令介绍
基础实例操作
简单零件建模
通过一个具体的简单零件实例，演示从草图到三维建模的全过程，包括特征的创建和修改等。
装配实例
通过一个具体的装配实例，演示如何在Pro/Engineer 5.0中进行装配操作，包括元件的插入、定位和约束等。
总结词
在玩具车设计综合实例中，学员将学习如何使用proe5.0进行草图绘制、特征创建、装配设计等操作。通过这个案例，学员可以掌握proe5.0的基本操作和建模技巧，为后续复杂产品设计打下基础。
详细描述
综合实例一：玩具车设计
总结词
手机外壳设计是proe5.0综合实例中的进阶案例，通过学习手机外壳设计，可以掌握proe5.0的高级功能和复杂建模技巧。
模具材料
了解模具的基本结构，包括动模、定模、型腔、型芯等部分。
模具结构
模具设计基础
分模面的选择
使用Pro/E软件创建分模面，并对其进行编辑和调整，以满足模具设计的需要。
分模面的创建
分模面的分析
对分模面进行可行性分析，检查是否存在干涉、倒扣等问题，以确保模具设计的正确性。
根据产品结构和模具设计要求选择合适的分模面，确保模具易于加工和装配。
后处理参数
后处理参数包括输出格式、单位、机床坐标系等，需要根据机床特点和加工需求进行设置。
后处理验证
后处理后需要对加工程序进行验证，检查是否有错误或遗漏，确保加工过程的顺利进行。
后处理设置
06
CHAPTER
proe5.0综合实例
玩具车设计是proe5.0综合实例中的基础案例，通过学习玩具车设计，可以掌握proe5.0的基本操作和建模技巧。
介绍如何在Pro/Engineer 5.0中进行基础装配操作，包括元件的插入、定位和约束等。
基础装配
基础命令介绍
基础实例操作
简单零件建模
通过一个具体的简单零件实例，演示从草图到三维建模的全过程，包括特征的创建和修改等。
装配实例
通过一个具体的装配实例，演示如何在Pro/Engineer 5.0中进行装配操作，包括元件的插入、定位和约束等。
总结词
在玩具车设计综合实例中，学员将学习如何使用proe5.0进行草图绘制、特征创建、装配设计等操作。通过这个案例，学员可以掌握proe5.0的基本操作和建模技巧，为后续复杂产品设计打下基础。
详细描述
综合实例一：玩具车设计
总结词
手机外壳设计是proe5.0综合实例中的进阶案例，通过学习手机外壳设计，可以掌握proe5.0的高级功能和复杂建模技巧。
模具材料
了解模具的基本结构，包括动模、定模、型腔、型芯等部分。
模具结构
模具设计基础
分模面的选择
使用Pro/E软件创建分模面，并对其进行编辑和调整，以满足模具设计的需要。
分模面的创建
分模面的分析
对分模面进行可行性分析，检查是否存在干涉、倒扣等问题，以确保模具设计的正确性。
根据产品结构和模具设计要求选择合适的分模面，确保模具易于加工和装配。
后处理参数
后处理参数包括输出格式、单位、机床坐标系等，需要根据机床特点和加工需求进行设置。
后处理验证
后处理后需要对加工程序进行验证，检查是否有错误或遗漏，确保加工过程的顺利进行。
后处理设置
06
CHAPTER
proe5.0综合实例
玩具车设计是proe5.0综合实例中的基础案例，通过学习玩具车设计，可以掌握proe5.0的基本操作和建模技巧。
PROE5.0培训-05_使用草绘器捕捉设计意图
4
创建草绘特征（ 创建草绘特征（续）
捕捉草绘的设计意图（步骤6 个步骤） 捕捉草绘的设计意图（步骤6，共7 个步骤） 约束草绘。 约束草绘。
– 水平、竖直 – 平行、垂直 – 等长、等半径 – 相切 – 中点、相同点 – 关于中心线对称
注释：在设定草绘尺寸之前先对草绘加以约束是很重要的， 注释：在设定草绘尺寸之前先对草绘加以约束是很重要的，因为每添加一 项约束，都可以减少所需的尺寸总数。 项约束，都可以减少所需的尺寸总数。
9
创建基于草绘的特征（ 创建基于草绘的特征（续） 选取外部草绘 草绘自动隐藏 特征从属于草绘（链接） 特征从属于草绘（链接） 可在操控板中取消链接 创建内部草绘 相当于取消链结的草绘
10
父子关系– 父子关系– 使用草绘器来捕捉设计意图
创建基于草绘的特征时， 创建基于草绘的特征时，必须考虑已经存在的父子关 对父特征所做的更改将影响其子项。 系。对父特征所做的更改将影响其子项。
12

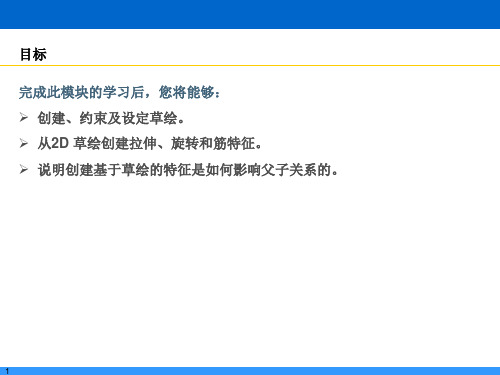

成功完成此模块后，您应知道如何： 成功完成此模块后，您应知道如何： 创建、约束及设定草绘。 创建、约束及设定草绘。 草绘创建拉伸、旋转和筋特征。 从2D 草绘创建拉伸、旋转和筋特征。 说明创建基于草绘的特征是如何影响父子关系的。 说明创建基于草绘的特征是如何影响父子关系的。
13
6
创建基于草绘的特征 从2D 草绘创建拉伸特征 垂直于草绘平面拉伸截面。 垂直于草绘平面拉伸截面。 创建拉伸项或切口。 创建拉伸项或切口。
– 添加或去除模型中的材料。 – 加厚草绘选项。
7
创建基于草绘的特征（ 创建基于草绘的特征（续）
从2D 草绘创建旋转特征 绕草绘中心线旋转截面。 绕草绘中心线旋转截面。
– 约束草绘
proe5.0基础应用知识(全面)
Pro/ENGINEER零件图制作
零件工作界面的认识
零件工具命令的使用
零件图综合范例
7/2/2013 2013-7-2
12
零件工作界面的认识
进入零件工作界面 操作步骤如下： 第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。 第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件” 模块，子类型模块为 “实体”。 第3步，在“名称“文本框中输入文件名。 第4步，取消选中“使用缺省模板”复选框。单击“确定“按钮，弹出如图1-15所示”新文件选项“对 话框。 第5步，在下拉列表中选择mmns_part_solid，单击“确定“按钮。
装配体制作范例
7/2/2013 2013-7-2
19
装配界面的认识
按新建工具 点此即可进入装 配模块
装配界面如图: 常用工具:
装配体的制作
装配体制作步骤：新建——组件——插入零件——约束组装
装配体制作范例
第5章
Pro/ENGINEER工程图制作
工程图界面的认识
工程图主要功能讲解
出工程图纸
7/2/2013 2013-7-2
启动proe进图区 导航栏
第2章
Pro/ENGINEER草绘讲解
草绘界面的认识
草绘命令的使用
草绘综合范例
7/2/2013 2013-7-2
7
草绘界面的认识
1、文件-新建-这里有很多选项，选择草绘：
•3
2、进入草绘界面
•5
草绘命令的使用
草绘综合范例
第3章
Pro/Engineer主要特性 1．参数化设计
相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成 有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本 概念。
ProE50草绘基础
项目二PRO/ENＧＩNＥＥR5。
0草绘基础项目概述草绘—-就就是用简单得图元进行基本得二维平面图形绘制。
零件模型一般都可以瞧成就是若干基本几何体组合而成,基本几何体又可以瞧做就是平面图形(截面图)通过拉伸、旋转、扫描等方法生成(图２—１)、因此,草绘(零件截面图形)就是设计过程中最重要、最基本得技巧。
能够很好得运用草会得基本命令,绘制出准确,精确得二维平面图,就是学好三维建模与Pｒo/E软件最重要基础。
图2—１Pｒｏe造型基本思路※会进行草绘环境得设置※掌握基本图形得绘制方法※掌握图形得编辑方法※掌握图形尺寸得标注、约束与修改尺寸得方法项目实例-—油位计设计学习目标拉伸图2-2油位计Pｒｏ/Ｅ中,零件模型一般由多个基本特征构成,图２-2所示油位计,可以认为就是由一根空心圆柱体、外圆柱螺纹及具有圆弧形状得旋转体3个特征构成。
本项目中,我们通过减速器油位计得三维造型构建,来掌握Ｐrｏ/E草绘得基本方法,并初步领略Pｒo／E三维造型得基本方法。
知识链接:1:草绘环境1。
１、基本概念图元:草绘环境中组成图形得基本几何单元。
如点、直线、圆弧、圆、矩形、样条线等。
约束:定义图元几何或图元间得关系,从而在这些图元之间建立关联。
如:约束两条直线平行或垂直、约束两个圆得直径相等等,这时会出现约束符号。
参数:草绘中得辅助元素,用来定义草绘得形状与尺寸。
参照图元:指创建特征截面或轨迹时所参照得图元、弱尺寸与弱约束:系统自动创建得尺寸或约束,以灰色显示。
强尺寸与强约束:由用户创建得尺寸与约束,以较深得颜色显示、１、2。
草绘环境进入进入草绘环境得方法:单击菜单【文件/新建】命令或单击【文件】工具栏中得按钮,弹出【新建】对话框,选择“草绘”类型,输入草绘名称,单击按钮,即进入如图2—3所示得草绘环境。
图2—3草绘环境1、3、草绘环境设置单击菜单【工具／环境】命令,弹出如图２—4所示得【草绘环境】对话框,可以对草草绘显示工具栏绘环境得设置进行更改。

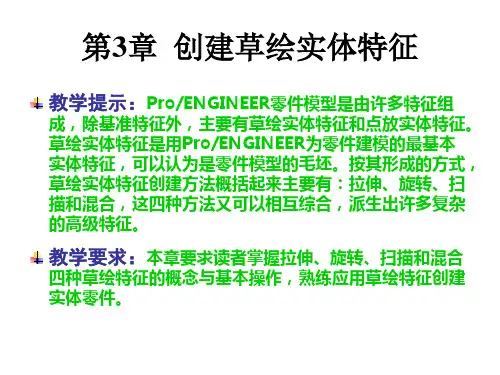

ProENGINEER Wildfire 5.0 实用教程课件 第3章 创建草绘实体特征
步骤2：在位置对话框中单击【定义】按钮，打开【草绘】对话框。用户可在 【草绘】对话框中选择“FRONT”基准平面为绘图平面，“RIGHT”基准平 面为参考平面，方向选取“右”。
步骤3：单击【草绘】按钮，系统进入草绘截面环境，使用默认尺寸参考，先 在草绘中用工具 绘制一条中心线作为旋转轴，再绘制如图所示尺寸的草 绘截面。
3.5 混合特征
3.5.2 平行混合特征的创建
步骤1：创建新文件ex3_11.prt。 步骤2：在下拉菜单中选择【插入】→【混合】→【伸出项…】命令，弹出【混合选 项】菜单。 步骤3：在【混合选项】菜单中选择【平行】→【规则截面】→【草绘截面】→【完 成】命令，弹出【平行混合】对话框和【属性】菜单。 步骤4：选择【属性】菜单中【直的】→【完成】命令，弹出【设置草绘平面】菜单。 步骤5：选择“FRONT”基准平面为草绘平面，选用默认参考平面。在草绘环境中绘 制第一个混合截面。
3.2 拉伸实体特征
3.2.5 创建拉伸特征实例
2．创建去除材料拉伸特征
3.3 旋转实体特征
旋转实体特征就是将草绘制截面绕一旋转中心线 旋转一指定的角度而生成的三维实体特征，旋转 实体特征的创建也有添加材料和去除材料两种方 法。旋转实体特征主要用于构建回转体形状零件。
3.3 旋转实体特征
3.3.1 旋转特征的创建
3.4 扫描特征
3.4.2 轨迹线和截面的关系
(2) 封闭的轨迹线与开放的截面：在【伸出项：扫描】对话框中增加一 项【属性】菜单。在【属性】菜单中必须选择【增加内部因素】命 令，这样生成的特征为上、下表面封闭的实体。
(3) 封闭的轨迹线与封闭的截面：同样，在【伸出项：扫描】对话框中 增加一项【属性】菜单。在【属性】菜单中必须选择【无内部因素】 命令，这样生成的特征为上、下表面不封闭的实体。
步骤3：单击【草绘】按钮，系统进入草绘截面环境，使用默认尺寸参考，先 在草绘中用工具 绘制一条中心线作为旋转轴，再绘制如图所示尺寸的草 绘截面。
3.5 混合特征
3.5.2 平行混合特征的创建
步骤1：创建新文件ex3_11.prt。 步骤2：在下拉菜单中选择【插入】→【混合】→【伸出项…】命令，弹出【混合选 项】菜单。 步骤3：在【混合选项】菜单中选择【平行】→【规则截面】→【草绘截面】→【完 成】命令，弹出【平行混合】对话框和【属性】菜单。 步骤4：选择【属性】菜单中【直的】→【完成】命令，弹出【设置草绘平面】菜单。 步骤5：选择“FRONT”基准平面为草绘平面，选用默认参考平面。在草绘环境中绘 制第一个混合截面。
3.2 拉伸实体特征
3.2.5 创建拉伸特征实例
2．创建去除材料拉伸特征
3.3 旋转实体特征
旋转实体特征就是将草绘制截面绕一旋转中心线 旋转一指定的角度而生成的三维实体特征，旋转 实体特征的创建也有添加材料和去除材料两种方 法。旋转实体特征主要用于构建回转体形状零件。
3.3 旋转实体特征
3.3.1 旋转特征的创建
3.4 扫描特征
3.4.2 轨迹线和截面的关系
(2) 封闭的轨迹线与开放的截面：在【伸出项：扫描】对话框中增加一 项【属性】菜单。在【属性】菜单中必须选择【增加内部因素】命 令，这样生成的特征为上、下表面封闭的实体。
(3) 封闭的轨迹线与封闭的截面：同样，在【伸出项：扫描】对话框中 增加一项【属性】菜单。在【属性】菜单中必须选择【无内部因素】 命令，这样生成的特征为上、下表面不封闭的实体。
ProE5.0全套教程
图1-22 “选取工作目录”对话框
1.4.8 关闭窗口
关闭当前模型工作窗口，调用命令的方式如下： 菜单： 执行“文件”|“关闭窗口”命令，或者执行“窗口”|“关闭”命令。 图标： 单击当前模型工作窗口标题栏右端的 图标按钮。
1.5 退出Pro/ENGINEER Wildfire 5.0的方法
退出Pro/ENGINEER Wildfire 5.0调用命令的方式如下： 菜单： 执行“文件”|“退出”命令。 图标： 单击Pro/ENGINEER Wildfire 5.0应用程序主窗口标题栏右端的 图标按钮。
图1-16 “文件打开”对话框
1.4.3 保存文件
可以利用“保存”命令保存文件。 调用命令的方式如下： 菜单： 执行“文件”|“保存”命令。 图标： 单击系统工具栏中的 图标按钮。
操作步骤如下：
第1步，调用“保存”命令。弹出如图1-17所示“保存对象”对话框。 第2步，指定文件保存的路径。 第3步，单击“确定”按钮。
图1-19 “删除所有确认”对话框
2.删除旧版本 调用命令的方式如下： 菜单： 执行“文件”|“删除”|“旧版本”命令。 操作步骤如下： 第1步，调用“删除”命令，选择“旧版本”项，将弹出弹出如图1-20所示“输 入要被删除的对象”文本框。 第2步，输入要被删除的对象的文件名。 第3步，单击 按钮，则该零件文件的旧版本被删除，只保留最新版本。

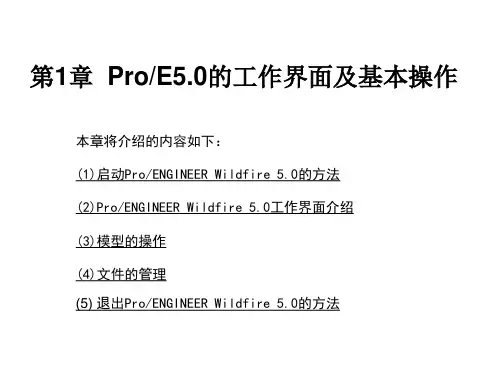

第1章 Pro/E5.0的工作界面及基本操作
本章将介绍的内容如下：
(1)启动Pro/ENGINEER Wildfire 5.0的方法
(2)Pro/ENGINEER Wildfire 5.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 5.0的方法
PROE5.0培训-12_草绘高级几何特征
10
深圳市参数领航科技有限公司
演示
草绘高级几何特征 通过草绘曲线创建扫描特征 通过基准点曲线创建扫描特征 创建混合特征
11
深圳市参数领航科技有限公司
总结
成功完成此模块后，您应知道如何： 从2D 草绘或3D 曲线创建扫描特征。 从2D 草绘创建混合特征。 从草绘器调色板中导入草绘。 创建基准点。 通过点创建基准曲线。 说明父子关系是如何影响基准点、曲线以及扫描与混合特征 的。
深圳市参数领航科技有限公司

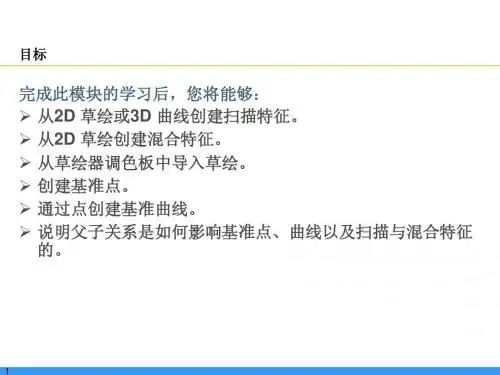

目标
完成此模块的学习后，您将能够： 从2D 草绘或3D 曲线创建扫描特征。 从2D 草绘创建混合特征。 从草绘器调色板中导入草绘。 创建基准点。 通过点创建基准曲线。 说明父子关系是如何影响基准点、曲线以及扫描与混合特征 的。
1
深圳市参数领航科技有限公司
创建基准点和经过基准点的基准曲线
创建基准点
– 在曲面上、从参照偏移。 – 从基准坐标系偏移。
通过点创建基准曲线
– 拟合通过基准点的3D 曲线。 – 用于扫描轨迹。
9
深圳市参数领航科技有限公司
父子关系– 草绘高级几何特征
草绘高级几何特征时，也会同时创建父子关系。对父特征所做 的更改会影响其子项。 基准点 基准曲线 扫描 混合
12
选项指定库目录： sketcher_palette_path=库目录路径
7
深圳市参数领航科技有限公司
创建基准点
基准点 类型
– 在曲线上 – 在曲面上 – 在顶点上 – 偏移 – 在交点处 – 在中心处
参照
– 基准平面 – 基准轴 – 基准点 – 基准曲线 – 曲面 –边 – 顶点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

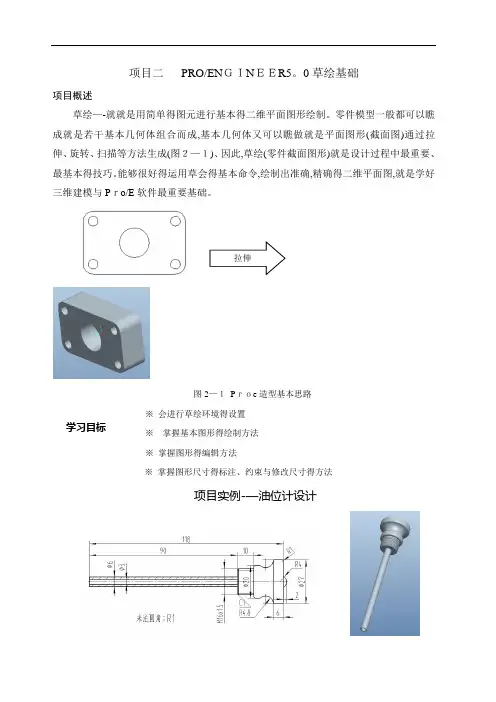

项目二 PRO/ENGINEER5.0草绘基础项目概述草绘——就是用简单的图元进行基本的二维平面图形绘制。
零件模型一般都可以看成是若干基本几何体组合而成，基本几何体又可以看做是平面图形（截面图）通过拉伸、旋转、扫描等方法生成（图2-1）。
因此，草绘（零件截面图形）是设计过程中最重要、最基本的技巧。
能够很好的运用草会的基本命令，绘制出准确，精确的二维平面图，是学好三维建模和Pro/E 软件最重要基础。
图2-1 Proe 造型基本思路※ 会进行草绘环境的设置※ 掌握基本图形的绘制方法 ※ 掌握图形的编辑方法※ 掌握图形尺寸的标注、约束和修改尺寸的方法项目实例——油位计设计图2-2油位计Pro/E 中，零件模型一般由多个基本特征构成，图2-2所示油位计，可以认为是由一根空心圆柱体、外圆柱螺纹及具有圆弧形状的旋转体3个特征构成。
本项目中，我们通过减速器油位计的三维造型构建，来掌握Pro/E 草绘的基本方法，并初步领略Pro/E学习目标拉伸三维造型的基本方法。
知识链接：1：草绘环境1.1. 基本概念图元：草绘环境中组成图形的基本几何单元。
如点、直线、圆弧、圆、矩形、样条线等。
约束：定义图元几何或图元间的关系，从而在这些图元之间建立关联。
如：约束两条直线平行或垂直、约束两个圆的直径相等等，这时会出现约束符号。
参数：草绘中的辅助元素，用来定义草绘的形状和尺寸。
参照图元：指创建特征截面或轨迹时所参照的图元。
弱尺寸和弱约束：系统自动创建的尺寸或约束，以灰色显示。
强尺寸和强约束：由用户创建的尺寸和约束，以较深的颜色显示。
1.2. 草绘环境进入进入草绘环境的方法：单击菜单【文件/新建】命令或单击【文件】工具栏中的按钮，弹出【新建】对话框，选择“草绘”类型，输入草绘名称，单击按钮，即进入如图2-3所示的草绘环境。
草绘区（绘图区）图2-3 草绘环境1.3.草绘环境设置单击菜单【工具/环境】命令，弹出如图2-4所示的【草绘环境】对话框，可以对草绘环境的设置进行更改。
图2-4 【草绘环境】对话框1.4.草绘选项设置图2-5 【草绘器首选项】对话框单击菜单栏【草绘/选项】命令，系统弹出如图2-5所示的【草绘器首选项】对话框，可分别对草绘器杂项、约束、参数等进行设置。
2：绘图工具Pro/E提供了丰富的二维图形的绘制和编辑工具，可以进行二维图元（如点、直线、圆、圆弧、椭圆、样条曲线等）的绘制、尺寸编辑/修改等。
操作方法：单击菜单栏中的【草绘】命令得到如图2-6所示的【草绘】下拉菜单，再单击相应工具启动绘图工具；或者单击软件界面右侧如图2-7所示的【草绘器工具】工具栏中相应工具按钮，也可启动绘图工具。
图2-6 【草绘】菜单图2-7 【草绘器工具】工具栏2.1 直线绘制：单击【草绘器工具】工具栏三角箭头，展开如图2-8所示的直线绘制二级工具栏，具体应用如表2-1所示。
图2-8 直线绘制二级工具栏直线类型说明操作方法示例2点直线过任意2点创建一条直线点击图标，激活命令，在草绘区用鼠标在不同位置点击，可创建2点直线；连续点击，可得到首尾相连的连续直线与2个图元相切的直线在已有的2个图元（圆、圆弧等）之间创建公切线点击图标，激活命令，在草绘区依次选择2个图元，创建公切线。
2点中心线中心线的作用：①用于表示圆、矩形等对称图形的的对称中心线；②作为镜像轴、对称轴设置；（没有中心线，是没有办法进行镜像和对称设置的）③用于对称约束及标注。
点击图标，激活命令，在草绘区用鼠标在不同位置点击，可创建2点中心线。
2点几何中心线几何中心线一般默认作为旋转特征的旋转轴。
也可作为基准轴，作为后面的特征的参照，可单独存在。
点击图标，激活命令，在草绘区用鼠标在不同位置点击，可创建2点几何中心线。
表2-1 直线应用说明：中心线与几何中心线的区别：·几何中心线可以默认作为旋转特征的旋转轴，在已经构造了几何中心线的情况下创建旋转特征时，无需特别选择其作为旋转轴。
如果在旋转特征中创建的是中心线的话，还需要特别选择中心线作为旋转轴。
指定中心线为旋转轴后，中心线自动转换成“几何中心线”。
·中心线是作为草绘图元的一部分，不能单独存在。
·在草绘平面中创建一条几何中心线后，它会在图形窗口中显示为基准轴，可以被后面的特征所参照，即可单独存在。
·右键几何中心线选取“构建”可以转换为草绘图元；同理，右键中心线选取“几何”也可以将中心线转换为几何中心线。
2.2 矩形绘制：单击【草绘器工具】工具栏三角箭头，展开如图2-9所示的矩形绘制二级工具栏，具体应用如表2-2所示。
图2-9 矩形工具二级工具栏矩形类型说明 操作方法示例创建边与坐标轴互相平行的普通矩形。
点击图标，激活命令，在草绘区用鼠标在不同位置点击2次，可创建以这2点连线为对角线的矩形创建边与坐标轴成一定角度的斜矩形。
点击图标，激活命令，在草绘区用鼠标在不同位置点击3次，可创建以前2点连线为一条边、以后2点连线为另一条边的矩形。
创建平行四边形。
点击图标，激活命令，在草绘区用鼠标在不同位置点击3次，可创建以前2点连线为一条边、以后2点连线为另一条边的平行四边形。
表2-2 矩形应用2.3 圆的绘制：单击【草绘器工具】工具栏三角箭头，展开如图2-10所示的圆工具绘制二级工具栏，具体应用如表2-3所示。
1231212 3图2-10 圆工具二级工具栏圆的类型说明操作方法示例根据圆心和圆周上一点创建圆点击图标，激活命令，先选择圆心，再在任意位置点击。
创建和已知圆（圆弧）同心的圆点击图标，激活命令，先选择已有的圆或圆弧，再在任意位置点击。
通过不在同一直线上的三点创建圆点击图标，激活命令，依次选择已有的不在同一直线上的3点，或鼠标在不同位置点击3次。
创建与3个已知图元相切的圆点击图标，激活命令，顺次选择已有的3个图元（圆、圆弧、直线等），可创建与3个已知图元相切的圆。
椭圆根据长轴端点创建椭圆点击图标，激活命令，依次选择2点作为椭圆长轴，再移动鼠标至合适位置点击。
圆弧创建的圆中心+长轴端点创建椭圆点击图标，激活命令，先选择椭圆中心点，移动鼠标至合适位置点击确定椭圆长半轴，再移动鼠标至合适位置点击，绘制椭圆表2-3 圆形应用2.4 圆弧绘制：单击【草绘器工具】工具栏三角箭头，展开如图2-11所示的圆弧绘制二级工具栏，具体应用如表2-4所示。
图2-11 圆弧工具二级工具栏圆弧的类型说明操作方法示例根据圆弧2端点和圆弧上一点创建圆弧点击图标，激活命令，先选择圆弧2端点（或在绘图区合适位置先后点击2个不同位置），再在合适位置点击。
创建和已知圆（圆弧）同心的圆弧点击图标，激活命令，先选择已有的圆或圆弧，再在合适位置点击2次。
通过圆心和端点创建圆弧点击图标，激活命令，先点击确定圆心位置，再依次选择已有的不在同一直线上的2点，或鼠标在不同位置点击2次。
创建与3个已知图元相切的圆弧点击图标，激活命令，顺次选择已有的3个图元（圆、圆弧、直线等），可创建与3个已知图元相切的圆。
创建锥形圆弧点击图标，激活命令，依次选择2点作为锥形圆弧端点，再移动鼠标至合适位置点击。
表2-4 弧形应用2.5 圆角工具：单击【草绘器工具】工具栏三角箭头，展开如图2-12所示的圆角绘制二级工具栏，具体应用如表2-5所示。
图2-12 圆角工具二级工具栏圆角类型说明操作方法示例在2图元之间创建一个圆角点击图标，激活命令，先后选择2个需要圆角过渡的图元。
在2图元之间创建一段椭圆弧点击图标，激活命令，在进行连接的位置附近点击，选择需要进行圆弧或椭圆弧连接的2个图元（直线、圆或圆弧等）。
表2-5 圆角应用2.6 倒角工具：单击【草绘器工具】工具栏三角箭头，展开如图2-13所示的倒角工具二级工具栏，具体应用如表2-6所示。
图2-13 倒角工具二级工具栏倒角类型说明操作方法示例在2图元之间创建一个倒角并创建构造线延伸点击图标，激活命令，先后选择2个需要倒角的图元（直线、圆或圆弧等）。
在2图元之间创建一个倒角点击图标，激活命令，先后选择2个需要倒角的图元。
（直线、圆或圆弧等）。
表2-6 倒角应用2.7 样条线工具：具体应用如表2-7所示。
按钮图标说明操作方法示例绘制平滑的通过任意多个点的曲线。
点击图标，激活命令，在草绘区用鼠标在适当位置依次点击。
表2-7 样条线应用2.8 点（坐标系）工具：单击【草绘器工具】工具栏三角箭头，展开如图2-14所示的点工具二级工具栏，具体应用如表2-8所示。
图2-14 点工具二级工具栏按钮图标说明操作方法示例创建二维点点击图标，激活命令，在草绘区适当位置点击创建点。
创建几何点点击图标，激活命令，在草绘区适当位置点击创建几何点。
创建坐标系点击图标，激活命令，在草绘区适当位置点击创建坐标系。
创建几何坐标系点击图标，激活命令，在草绘区适当位置点击创建几何坐标系。
表2-8 点应用2.9 边界图元工具：单击【草绘器工具】工具栏三角箭头，展开如图2-15所示的边界图元工具二级工具栏。
图2-15 边界图元工具二级工具栏（1）通过使用已有的几何边界创建草绘图元：单击，系统弹出【类型】对话框，选择使用边界的方式（单一、链或环），再选取需要使用的实体、曲面边界，在草绘区创建图元。
（如图2-16所示）图2-16 使用已有的几何边界（2）通过偏移一条边或草绘图元来创建草绘图元：单击，系统弹出【类型】对话框，选择使用边界的方式（单一、链或环），再选取需要使用的实体、曲面边界等，系统弹出偏移量对话框，在对话框内输入偏移值，单击按钮，在草绘区创建图元。
（如图2-17所示）图2-17 偏移一条边或草绘图元（3）通过在两侧偏移边或草绘图元来创建草绘图元：单击，系统弹出【类型】对话框，选择使用边界的方式（单一、链或环），再选取需要使用的实体、曲面边界，系统弹出偏移量对话框，在对话框内输入偏移值，单击按钮，在偏移方向对话框内输入箭头方向偏移值，单击按钮，在草绘区创建图元。
（如图2-18所示）/图2-18 两侧偏移边或草绘图元2.10 文本工具：在草绘区创建文本，作为草绘图形（剖面）的一部分。
操作方法：单击【草绘器工具】工具栏右，选择文字起点和终点（起点和终点连线方向确定文字高度方向，起点和终点距离确定文字高度），系统弹出如图2-19所示的【文本】对话框，在对话框中对文字字体、位置等进行设置后在“文本行”输入区输入需要添加的文字，点击确定。
图2-19 【文本】对话框提示：如果需要文字沿曲线放置，只要在【文本】对话框下方勾选“沿曲线放置”，系统提示区会提示“选取将要放置文本的曲线”，然后选取曲线，就可以达到如图2-20所示的文字沿曲线放置效果。
图2-20 文字沿曲线放置3：尺寸标注和修改3.1 创建尺寸工具：单击【草绘器工具】工具栏三角箭头，展开如图2-21所示的尺寸工具二级工具栏，。
