PROE草绘的保存及调用

草绘器环境设置Pro/E已经对草绘器中的一些动作进行了默认设定，大多数情况下，使用这些设定即可。

对于某些特殊使用环境或有不同于默认设定的需要的话，可以使用“草绘器优先选项”对话框来进行调整。

单击菜单“草绘”>“选项”，弹出“草绘器优先选项”对话框，见图2.1-1。

图2.1-1“杂项”页面(图2.1-1中标记①处)，提供了10种选项。

“栅格”，为显示屏幕栅格，即以辅助的横线、竖线，将绘图区划分为许多小格子。

“顶点”，对线段的顶点突出显示，此项也可由配置选项sketcher_disp_vertices控制。

“约束”，以规定的图标显示草绘中存在的约束，如“等长”显示为“L1”等等，此项也可由配置选项sketcher_disp_constraints控制。

“尺寸”，显示草绘中所有的尺寸(含系统自动生成的尺寸及手工标注的尺寸)。

“弱尺寸”，显示草绘中所有由系统自动生成的尺寸。

“帮助文本上的图元ID”，在鼠标指向草绘图元并稍作停顿时，鼠标上显示此图元的简要说明，选取此项后，在说明中出现图元的ID 号，此项也可由配置选项show_selected_item_id实现。

“捕捉到栅格”，鼠标点选时自动选中距鼠标点选位置最近的栅格点，与栅格是否显示无关。

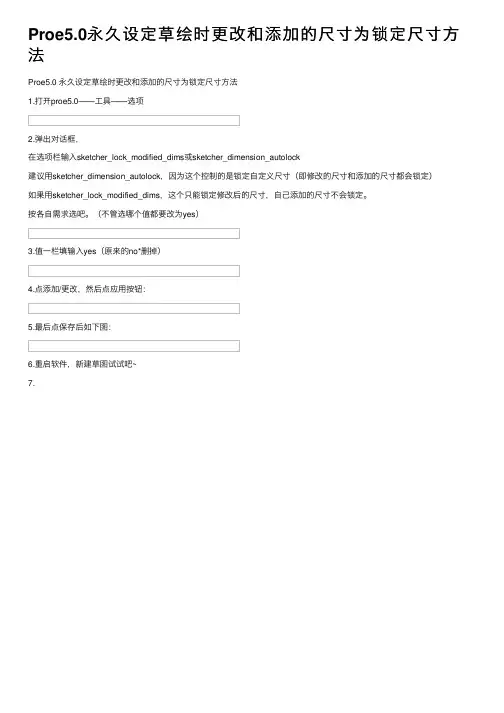

“锁定已修改的尺寸”，选中此项后，自动锁定所有被修改的尺寸，以确保被修改的尺寸不会随图元的移动而改变，注意，如原没有选取此项，则选取此项之前修改的尺寸，不会被锁定，如选取此项后又去掉此项，则在此选项生效期间被自动锁定的尺寸，不会因取消此选项而解锁。

“锁定用户定义的尺寸”，选中此项后，所有手工标注的尺寸，都被自动锁定，以确保尺寸不驇随图元的移动而改变，注意，与“锁定已修改的尺寸”相同，此项的作用范围也仅为该选项生效期间的那些尺寸，并且被自动锁定的尺寸不会被自动解锁。

注意，本页面各项前均有一个复选框，前文对各项的说明，是指选中复选框也即此项生效时的作用，取消复选框即是取消相应的效果。

ProE草绘技巧前言：在PROE的学习过程中，可能有很多人忽视了SKETCH(草绘)的重要性，往往花了很多时间和精力在构面上，而且经常强迫自己要达到G2的连接，这样我认为是只适合加深研究PROE 的人，而对于用PROE来设计的人来说没必要去钻这个死角。

为什么说草绘重要，下面想到多少算多少，不够的以后再补充了。

（1）任何一个复杂的三维PART（零件）都可以由有限个标准的机何体拼合而成的，（除了全部用曲面造型的PART）再局部加上适当的工程特征即可（所谓的工程特征是指PROE里面的不用草绘截面的特征，如导角，加强筋，拔模）。

而每一个标准几何体都是从SKETCH开始建起的啊，先看看下面几个图有什么区别先。

能看出上图的区别了吧，这就是PROE里面的设计意图，以上两个之间的对比就是在设计时不同的设计意图了，第一个意图是SKETCH相对REF（参考）位置是可以随便移动的。

而第二意图是不管尺寸怎么的改，我的特征始终要关于REF对称的。

（2）还有一个要命的就是REF（参考）的问题了，如果REF选好了，那就是爽就一个字，把其中的东西改好后只要REGENERATE（再生）一下马上就出来自己想要的效果，如果选不好的话就是“让你死得很难看”。

REF白话一点理解就是现在要做的特征我想在PART变的时候要跟着谁走（这个谁就是指父特征了，因为是参考到这个父特征上的一些元素，如边或面），如图没有很特别的意图，最好参考到原始基准面）这样模型在设变时就稳定多了。

如下图还有一个先REF的原则是能选面就不要选边如下图选面作为REF（参考）好，为什么说好？？因为万一我要在REF的边上导个圆角再作那个特征，惨啦，导了角后那个边不见啦，肯定是出错的，哈哈，如果我们选取面作REF就不怕咯，是不是有点道理呢？防出错啊，有些刚学PROE人就是选REF时反正点到有参考就算了，跟本就没有看是面还是线，就会给模型造下隐患了。

如果在平面状态下不好观察可以像下图一样转到三维状态下再选择参考。

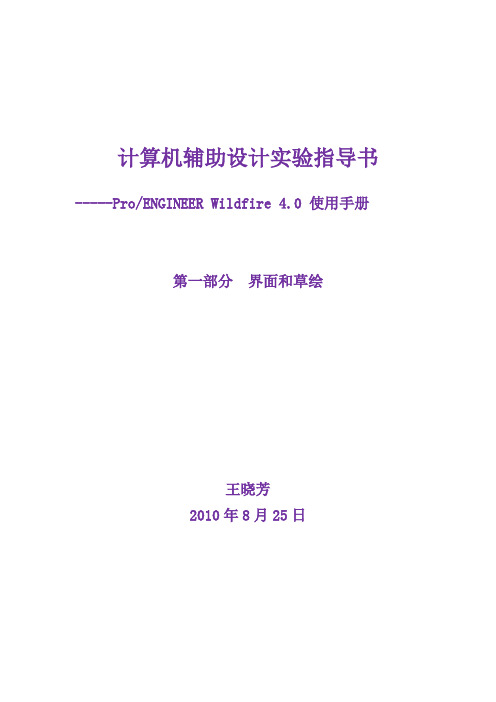

计算机辅助设计实验指导书-----Pro/ENGINEER Wildfire 4.0 使用手册第一部分界面和草绘王晓芳2010年8月25日1.Pro/ENGINEER Wildfire 4.0基本操作【内容与要求】本课简要介绍Pro/ENGINEER Wildfire4.0的功能特点，介绍在建模工作环境中的一些基本操作，为后面学习做准备。

本课应重点掌握如下内容：●了解Pro/ENGINEER Wildfire4.0建模特征●熟悉Pro/ENGINEER Wildfire4.0工作界面●了解定制窗口布局和建立映射键的方法●了解系统参数的配置方法以及练习文件的使用方法●掌握在Pro/ENGINEER Wildfire4.0环境中文件的打开、保存等基本操作1.1 Pro/ENGINEER Wildfire模块简介Pro/ENGINEER Wildfire的主要模块介绍如下:Pro/ENGINEER-Foundation——软件基本功能包Advanced Assembly Extension（AAX）Interactive Surface Design Extension II（ISDX）Mechanism Design Extension（MDX）1.2 熟悉Pro/ENGINEER Wildfire 4.0工作界面Pro/ENGINEER Wildfire 4.0零件设计模块的工作界面如图1-1所示，其他模块界面的风格也大致如此。

图1-1 零件设计模块的工作界面下面以零件设计模块为例，介绍Pro/ENGINEER Wildfire 4.0的工作界面。

Pro/ENGINEER Wildfire 4.0的工作界面一般包括如下几个部分：主菜单区：位于窗口的上部，放置系统的主菜单。

不同的模块，在该区显示的菜单及内容有所不同。

主菜单工具栏区：一些使用频繁的基本操作命令，以快捷图标按钮的形式显示在这里，用户可以根据需要设置快捷图标的显示状态。

Creo 2.0 草绘器的详细解说一、进入草绘器的三种方式1、单击“文件”(File)▶“新建”(New)。

在“类型”(Type)下，选择“草绘”(Sketch)。

2、打开或创建一个新零件，然后单击“草绘”(Sketch)。

3、在零件打开的情况下，选择工具，然后单击“放置”(Placement)▶“定义”(Define)。

在“草绘”(Sketch)对话框中，设置参考并单击“草绘”(Sketch)。

二、配置草绘器1、进入配置文件列表单击文件”(File)▶“Creo Parametric 选项”(Creo Parametric Options)▶“配置编辑器”(Configuration Editor)▶显示：所有选项。

2、于草绘器有关的配置选项列表中，只要是sket_...........开头的配置文件均为草绘器配置文件，另外加上三个，分别为grid_snapsection_colorshow_selected_item_id以上选项构成与草绘器有关的所有配置文件，用户可根据提示进行自定义配置。

三、设置草绘器环境1、单击“文件”(File)▶“选项”(Options)▶“草绘器”(Sketcher)。

“Creo Parametric 选项”(Creo Parametric Options)对话框的“草绘器”(Sketcher)区域打开。

2、设置草绘器环境，如下图。

草绘器环境设置图一显示草绘内容草绘时自动进行约束 是显示的位数,并不一定是真正的位数,比如2.33只会显示2.3草绘器环境设置图二3、草绘器栅格显示与否的几种方法 ——在“图形”工具栏上，请单击 “草绘器显示过滤器”(Sketcher Display Filters) ▶“显示栅格”(Disp Grid)。

——单击“文件”(File) ▶ “选项”(Options) ▶ “草绘器”(Sketcher) ▶ “显示栅格”(Show the grid)。

1 第3章 草图的绘制草图绘制作为Pro/ENGINEER Wildfire 三维造型的基础，在实体造型中占有重要的地位。

三维造型归根结底首先创建二维草绘剖面，然后使用拉伸、旋转、扫描等工具来创建三维实体。

掌握好二维草图的绘制，在三维实体造型中将会驾轻就熟、游刃有余。

【本章重点】∙ 创建几何图元和修改二维图元∙ 为几何图元添加约束∙ 尺寸标注∙ 设置Pro/ENGINEER Wildfire 的草绘模式环境3.1 草绘模式启动Pro/ENGINEER Wildfire ，选择【文件】/【新建】或单击图标按钮，出现创建新文件的【新建】对话框，如图3-1所示。

图3-1 新建对话框 选择文件类型为，在名称文本框中输入文件名称或接受默认值，单击按钮进入草绘模式，如图3-2所示。

该类文件的后缀名为sec 。

在实体造型的过程中，系统在需要时会提示用户绘制二维草图，此时也可进入草绘模式。

文件类型文件名称第3章 草图的绘制2 在实体造型时创建的草图属于某个特征，但用户仍然可以将这个草图存盘，供以后在设计其他特征的时候调用。

图3-2 草绘模式3.2 草绘工具本节主要介绍Pro/ENGINEER Wildfire 草绘模式下草绘工具的使用，主要是草绘图标的使用。

在本节中将逐一加以说明。

图3-3 草绘图标按钮与菜单命令对照 信息栏绘图区 图标按钮工具栏3.2 草绘工具3.2.1 草绘图标按钮进入草绘模式后，Pro/ENGINEER 系统在绘图区右侧提供了一列草绘图标 按钮，如图3-3所示，它汇集了一些常用的草绘命令，使用起来非常方便、快捷。

3.2.2 绘制基本几何图元1. 创建直线在Pro/ENGINEER Wildfire 中可以创建四种类型的直线，如图3-4所示。

图3-4 创建直线选项 (1) 【线】：创建2点线。

选取【草绘】/【线】/【线】或在绘图区右侧图标按钮工具栏单击按钮，然后根据信息栏中的提示进行绘图，先选取起始点，然后选取终止点，利用鼠标中键结束直线的创建，如图3-5所示。

Por/E草绘基本指令操作方法一、基本指令1．目录：临时目录：文件→工作目录设定；永久目录：桌面Pro/E →右键→属性→起始目录设定，把要储存文件的地址复制在起始目录设定→应用→√。

2．鼠标功能：按住鼠标中键不放=移动屏幕；鼠标中键向前/向后→缩小/放大。

（草绘后缀名sec），按住中键：旋转；Shift+中键=移动。

3．Pro/E每次保存不会覆盖原来的文件，重新生产新文件后缀，文件→删除→旧文件；文件拭除：文件→拭除→当前（退出当前文件相当于清空内存）。

4．中心线的作用：1、用于表示圆的中心线，2、用于镜像、对称设置，3、用于对称约束及标注。

对象→对称命令→中心线。

5．矩形、圆及标注方法：矩形对角两点、圆的半径：→在圆上点一下→在圆外中键。

圆的直径：→在圆上快速点两下→在圆外中键。

圆弧的半径和直径与圆标注方法一样，弧长：起点→终点→圆上任意一点在圆外中键。

（总结：圆上快速单击一下是半径，快速两下是直径）。

6．倒圆角及椭圆形倒角：倒圆角命令→对象一→对象二（倒圆角是相交线）。

椭圆形倒圆角有两个半径。

7．样条曲线、点、参照坐标系：样条曲线双击：多点、曲率。

参照坐标系：主要用于扫描混合。

8．线性标注、对齐标注：对齐标注：→直线上一点→直线外中键。

水平/垂直标注→起点→终点→水平/垂直方向→中键。

9．对称标注：→起点→中心线→起点→在外中键。

10．角度的标注：→第一条线→第二条线→在角内/外中键。

11．整体修改尺寸：先全框选→修改尺寸命令→输入尺寸→回车√。

12．约束：水平、垂直、相切、点在线上、两端对称（起点→终点→中心线）、相等/平行（约束相等/平行命令→第一条线→第二条线）、13．文本：高度是文字高度。

14．调色板，有特殊图形。

15．修剪工具：→修剪段→画圆弧线。

打断余点16．缩放并旋转：在对称图标中。

17．锁定尺寸：选中已标注尺寸→长按右键→锁定（不在改变图形的尺寸）。

18．作图原则：先画定位尺寸，再画定性尺寸。
