DVD视盘机原理及检修DVD视盘机是集数字技术、微电脑技术、激光技术、超大规模集成电路技术和精密机械制造技术于一体的高科技产品。

DVD视盘机经过十年的发展，性能不断提高，集成度越来越高，电路愈来愈简洁。

虽然目前已经出现了性能更为优良的EVD及HVD、DVH等升及产品，但其工作原理和DVD视盘机基本相同；而且DVD视盘机仍然是家庭视听设备的主流产品。

一、DVD视盘机工作原理1．1 DVD 视盘机的特点及工作原理1．DVD视盘机的特点1）光盘存储容量大DVD光盘与VCD光盘的物理尺寸相同，采用高密度纪录技术。

DVD光盘不仅能单面存储数据，还能使用单面双层、双面单层、双面双层等存储方式，分为DVD-5、DVD-9、DVD-10、和DVD-18四种规格，光盘容量分别为4.7GB、8.5GB、9.4GB、17GB。

2）采用MPEG-2压缩技术DVD视盘机由于采取了MPEG-2的动态影像压缩技术，具有高画质的播放效果，它是MPEG（Moving Picture Experts Group，活动图像专家组织）于1993年推出的影像压缩标准。

它采用了可变比特速率（VBR，Variable Bit Rate）技术，能够根据动态画面的复杂程度，适时地改变数据传输速率来获得较好的编码效果。

在较简单的画面情况下，采用较低的速率进行编码；较复杂的画面时则采用较高的速率进行编码，而不像MPEG-1技术那样采用固定传输速率进行编码工作，从而提高了编码效率。

MPEG-2的图像定义了五档（类），每档又分为四级，具有广泛的应用。

常用的有以下五个组合：主档/低级（MP@LL）低级视频格式，与MPEG-1标准的视频格式基本一致，与MPEG-1兼容。

主档/主级（MP@ML）DVD采用的标准格式；每帧亮度有效像素为720×576个（PAL制）或720×480个（NTSC制）。

MP@ML也用于数字视频广播（DVB）。

低档/主级（SP@ML）主要用于数字有线电视和数字录像机。

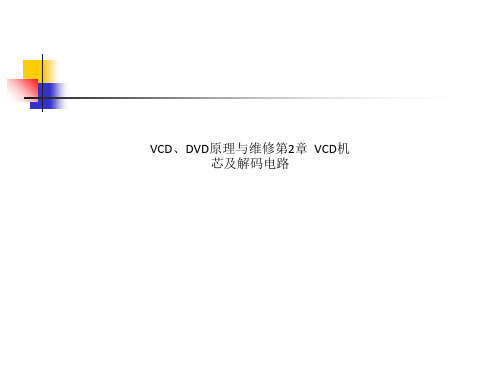

VCD、DVD原理与维修第2章 VCD机芯及解码电路

VCD、DVD原理与维修第2章 VCD机芯及解码电路

2.1 激光头的组成及工作原理
激光头由激光发射系统、激光传播系统和激光接收系统组成。激光发射 系统主要由激光二极管组成。普通型激光二极管主要由半导体激光器 （LD）、光电二极管（PD）、散热器、管帽、管座、管脚等构成，如图 2.1所示。激光器产生的激光波长一般为780nm，从发射窗射出。激光的 波长越短，效果越好。激光器产生激光时会发热，散热器起散热作用。 激光器有负温度特性，它产生的激光的功率随温度而变化。光电二极管 对发射的激光功率进行检测，将检测到的信号送到激光功率自动控制 （APC）电路，以控制激光二极管的驱动电流，从而控制激光发射功率， 使它保持恒定。
图2.4所示是索尼机芯常用APC电路。LD的驱动电流由Q提供，Q输出的 电流大小受APC电路控制。APC电路实际是一个运算放大器，集成在伺服 集成电路之中。激光功率检测二极管PD用于检测LD发光强弱，并将强弱 信号送入APC电路，经运算放大后输出控制电压去调节Q的驱动电流。电 位器VR用于设置PD的偏置电压，通过调整VR可设置LD发射的初始激光 功率。VR安装在机芯上，当因光头老化而读盘困难或不能读盘时，可适 当调整VR来提高LD初始发射激光功率，从而短时间增强读盘能力。
2.4 飞利浦机芯组成及原理
机芯是VCD机的关键部件，是集光学、伺服控制技术和精密机械于一体的部 件，用于快速、准确地读取光盘信息。采用飞利浦机芯的有万利达、爱 多、先科、厦新、锦电等品牌VCD机。所采用的飞利浦CDM12机芯抗震 能力强，在90°范围内倾斜皆可正常播放。
2.4.1 机芯组成
CDM12机芯主要由托盘进出机构、夹持机构、进给机构、光盘旋转机构 和物镜机构组成。其中进给机构、光盘旋转机构和激光头安装在激光头 组件上。激光头组件通过销钉嵌在升降斜槽内，和托盘进出机构、光盘 加/卸载机构、夹持机构共同安装在机芯支架上，如图2.6所示。

DVD故障维修演示文稿

DVD故障维修演示文稿
老化造成激光束减弱的故障相似。对于脏污可采用 以下两种方法进行清除。
第十四页，共18页。
2．电源板故障的维修
• （1）开关电源的工作原理和特点：脉宽调制、效率高、稳压范围宽。
• （2）开关电源的故障现象：整机无供电，机器没有任何动
作。
• （3）常见故障 300V滤波电容、稳压IC击穿、整流二极管
击穿，造成烧保险丝。
二、DVD视盘机的硬件结构
第七页，共18页。
1．机芯 • （1）激光头组件 （2）主轴电机
• （3）进给机构 （4）加载机构
• 2．解码板 • （1）前端处理器 （主要芯片：SPHE6300、BA5954）
• （2）多功能解码器 （主要芯片：SPCA8200、WM8766）
• （3）输出板
• 3．前面板
聚焦动作、光盘不转动。
第十三页，共18页。
2）激光头故障的维修
• （a）对于老化的激光头，可以通过调整激光头功率调整
电位器，适当增大电流，保持光输出功率不变。应注意调 节幅度不能过大，以防止光强突然增大，导致烧毁激光管。 若是严重老化，则需更换激光头。
• （b）物镜脏污。激光头脏污引起的故障与激光头
• 通过图像、声音来判断故障部位。有图像无声音或有声音
无图像，说明解压电路前面的功能是正常的，故障在解压 电路后面的音频处理电路或视频处理电路。
第十六页，共18页。
维修实例 • 1、故障现象：不能读盘或读盘不正常
• 分析与检修：这类故障的原因所涉及的范围比较大，故障既可能是
发生在解码板上，又可能出在机芯组件。所以故障出现时，可通过 替代法来确定故障所在的位置。
1、DVD视盘机的基本组成
第四页，共18页。
1、DVD视盘机的组成可分为四大部分

第1章 VCD、DVD结构和工作原理

第1章 VCD、DVD结构和工作原理

光盘信息的读取过程： 光盘信息的读取过程：
刻录 激光头 VCD 光盘信号 RF放大伺服 RF放大伺服 误差检出 伺服系统
射频 调制器 RF 输出
视频编码 D/A变换 D/A变换 音频 输出
MPEGMPEG-1 解码器 音频 D/A
EFM 解调 数字处理
解调后的数字信号进行MPEG- 解码处理， RF放大电路会将聚焦误差和循迹误差检出并送到伺服系统，同 解调后的数字信号进行MPEG-1解码处理，解码后的音频数据送 RF放大电路会将聚焦误差和循迹误差检出并送到伺服系统， 放大电路会将聚焦误差和循迹误差检出并送到伺服系统 MPEG 激光头拾取光盘上的信息并送到RF RF放大电路中进行伺服预放处 激光头拾取光盘上的信息并送到RF放大电路中进行伺服预放处 音频数据经D/A变换后可直接经音频输出电路输出模拟音频信号 到音频D/A视频数据经D/A EFM解调 时放大后的RF信号要进行变换后可直接输出模拟视频信号 同时音/ 信号要进行EFM解调， D/A变换电路中D/A变换后可直接输出模拟视频信号 变换电路中，视频数据送到视频编码D/A RF信号要进行 到音频D/A视频数据经D/A EFM解调，即数字处理D/A变换电路中 时放大后的D/A 变换电路中，视频数据送到视频编码D/A变换电路中 RF 音频数据经/视频信号也都可经射频调制器调制后输出射频信号 同时音 D/A变换后可直接经音频输出电路输出模拟音频信号 理 24
爱多IV-820BK型 爱多IV-820BK型VCD机采用的光敏二极管组件 IV 机 9
TDA1301伺服处理电路 TDA1301伺服处理电路
RF放大和 TDA1302 RF放大和 伺服预放电路
DSP电路 SAA7345 DSP电路
伺服预放电路板上的集成电路 10

VCDDVD原理与维修演示文稿

VCDDVD原理与维修演示文稿

凸凹坑长度：0.87μm -3.3μm； 材料折射率为1.5的材料；
播放时间：74min。
●VCD、DVD播放光盘
DVD光盘规格
光盘直径：12cm ；
光盘厚度：1.2mm ；
中孔直径：15mm； φ116mm；
记录部分：φ46mm-
旋转方向（读取面看）逆时针； 坑深0.1μm；
坑宽0.18μm； 0.7μm。
测量设备只能判断其损坏，不能 判断其正常。就连更换也是不容易的。 专职维修人员常采用更换电路板的方法。
● MPEG-1 解码部分 两款采用CL系列解压芯片的解压缩板
● MPEG-1 解码部分 两款 ES-3210 和 ES-3207 配套使用的解压缩电路板
● 控制与显示电路 两款操作显示板
SUCCESS
机械故障分为三个方面： （1）机械部件。机械部分最易出现机械磨损、变形、变位、老 化、机械动作卡死和润滑干滞造成阻塞等现象。装卸电机皮带很易出 现老化弹性不足、变长松弛。 （2）各检测开关和接线。检测开关出现的问题主要有开关位置 变动、接触弹性片变形和接触不良。 （3）各电机本身故障。电机工作不正常应区别是控制系统未发出 正确的工作指令、还是驱动IC电路损坏或电机本身损坏。主轴电机损 坏率远远超过其它电机。
● DATA、LRCK、BCK ● 左右时钟LRCK 这是用示波器不同水平扫描速度测量的左右时钟LRCK的波形。
● DATA、LRCK、BCK ● 位时钟BCK 这是用示波器测量的位时钟BCK的波形。
●VCD记录格式 ●光盘上每帧信号的内容
●数据信号：声音图像的压缩数据 ●校验码：VCD机依此纠正读盘错误 ●子码：送CPU用于控制和显示 ●EFM调制：为易于读盘设置的措施 ●帧同步信号：帧界和控制光盘旋转 ●耦合位：14位数据字 的分界

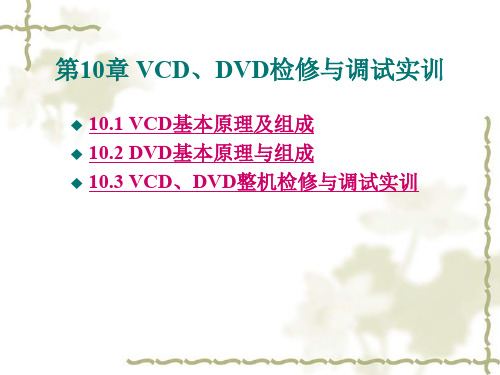

第10章 VCDDVD检修与调试.ppt

第10章 VCDDVD检修与调试.ppt
上一页 下一页 返回
10.1 VCD基本原理及组成
（2）MPEG-1音频解码过程 MPEG-1音频解码电路框图如图10-6所示，它是按编码器相反的处理过
程来解压缩的音频信号，音频信号的解码是在解压缩电路中进行的。重 放时，首先激光头从VCD光盘上读出的信号经过前端信号电路处理后， 得到的音频数据是压缩的音频编码比特流，编码比特流经多路器进行比 特流分离后，得到规模系数、比特流分配和抽样数据分别送到逆比例、 逆量化和动态比特、比例因子解码，得到32个子带信号，并通过合成滤 波器合成得到PCM音频信号，再进行D/A变换就可以还原变成声音信号。 8. 电源电路 大多VCD、DVD机都采用开关电源进行供电。
上一页 下一页 返回
10.1 VCD基本原理及组成
系统控制电路的核心是微处理器IC2，经常采用87/89C52芯片。当VCD 接上电源后，处于待机状态，微处理器复位后进入工作状态。操作VCD 的电源开关，开关信息送人操作显示微处理器IC1，再通过信息传输通 道送给系统控制微处理器IC2，IC2发出一系列指令，使VCD开始进入 正常工作状态。在正常工作过程中，一旦出现问题，微处理器便进行自 动保护。
机械系统（机芯）的结构和机理有较大差异，但所完成的功能都是快速、 准确地读取光盘信息。机械系统可划分为如下机构：伺服调节机构、托 盘进出机构、光盘装卸机构、光盘旋转机构、光头进给机构、物镜机构 等。 （1）伺服调节机构 光盘伺服系统包括：聚焦伺服、跟踪伺服及进给伺服、主轴伺服。在光 盘存储系统中，激光头发出的读/写光斑的实际位置总是或多或少地在与 盘片信号面垂直的方向、盘片圆周的半径方向及切线方向等3个方向上 偏离所要的正确落点位置（即目标轨迹），而出现聚焦误差、径向跟踪 误差及切向跟踪误差。因此必须在光盘系统中设置能在以上3个方向上 确保光点正确跟踪目标轨迹的伺服系统。

第3部分VCD影碟机整机电路原理与维修-ppt课件


图3.3 伺服处置电路框图
图3.4 聚焦伺服控制信号流程图
图3.5 循迹伺服控制信号流程图
〔3〕进给伺服。
进给伺服的误差信号仍来自于D1、D5的误差信号〔D1-D5〕，其控制信 号流程如图3.6所示。由ICS3伺服逻辑输出的进给误差信号〔PWM〕从 28脚输出至ICS4的⑥脚进展驱动放大，放大后的信号从其12、9脚输出 至进给电机两端，以保证对激光头组件的粗调，使其进入循迹伺服控制 范围。
3.1.1 电路组成及任务原理
1. 整机组成 厦新VCD—768型影碟机整机由飞利浦〔CDM12〕新型数码机芯、RF信 号放大电路、数字信号处置电路、伺服电路、MPEG1解码电路、视频信 号处置电路、音频信号处置电路、系统控制电路、操作/显示电路和电源 电路等组成，分装在机芯电路板、解码电路板、操作/显示电路板、话筒 前置放大板和AV输出电路板上，其整机组成框图如图3.1所示，所采用的 集成电路型号及其功能如表3.1所示。
图3.7 主轴电机伺服电路框图
3. 视频信号处置电路
该机视频信号处置电路主要由CL680解压芯片及其外围元件组成，其组 成框图如图3.8所示。激光头输出的RF信号经TDA1300放大后送至 SAA7372进展数字信号处置，输出串行数据信号DATA、位时钟信号SCLK、 声道时钟信号WCLK、C2指针信号EF，直接到CL680的③、④、⑤、⑥脚， 紧缩的图像信号经CL680解压处置后得到数字视频信号，经内部数字视 频〔NTSC制或PAL制〕编码，从其脚输出复合视频信号，经QV01、 QV02缓冲放大后送到视频输出插座JP2A。此外，CL680还从69、75脚分 别输出亮度信号Y和色度信号C，经滤波后到S-视频输出插座JPV1。
4. 音频信号处置电路

VCD、DVD 原理与维修(第2版)


3. VCD机
20世纪90年代初，国际标准化组织标准算法的制定和公布，形成了 一个数据压缩技术向各产业的新产品迅速转化的起点，从而引发了 一场影视技术的革命，把现代家用电器带入了一个数码科技的新天 地。我国第一台VCD视盘机是合肥美菱万燕电子有限责任公司于 1993年率先推出的。VCD视盘机是一种集光、电、机械技术于一体 的数字音像产品，是MPEG数字压缩技术与CD技术结合的产物，价格 低廉、性价比高、软件节目丰富，获得人们的认可。虽然在图像清 晰度和音色方面逊色于LD和DVD，但未影响其进入普通家庭，反而 成为家电产品消费的热点。
1. LD机
20世纪70年代，人们通过对光盘技术的研究、利用，发明了LD机。 首部LD机是美国音乐公司与荷兰飞利浦公司联合开发推出的LD影 碟激光视盘系统，从此开创了利用光盘技术的视听新时代。 LD激光影碟以坑点形式记录图像、声音信号，它并不是把模拟的 图像和声音信号变为数字信号记录在光盘上，而是将图像及声音 信号分别调频、叠加、限幅，得到周期长短不一的模拟信号的方 波，再记录到光盘上。由于图像和声音信号均采用模拟形式，LD 影碟机播放的画面清晰度高达420线水平。LD影碟片有直径为 20cm和30cm两种形式。新一代的LD影碟机可以兼容CD、VCD影 碟片。
2. CD机
随着音频信号的数字化和大规模集成电路的发展，并借助激光光 盘技术，新一代的激光唱机和激光唱盘诞生了，这就是CD方式。 CD的全称是CD-DA，后来被列为数字小型光盘标准。 CD数字音频系统与以前音频系统的区别就在于该系统的信号记录 和处理是把模拟音频信号数字化后进行的，存储于CD唱片上的声 音信息是“0”、“1”数据流，信息读取采用光学方式，数字信号 采用了纠错编码处理。因此，CD数字音频系统解决了模拟音频系 统所存在的拾音头磨损大、传输失真大、信噪比低、抗干扰能力 弱等问题，播放的声音优美动听。

VCD、DVD原理与维修第二篇 VCD、DVD影碟机的拆装、调测与维修技能训练_OK

12
技能训练二 VCD影碟机整体认识
实训目的 （1）熟悉VCD影碟机的基本结构及特点。 （2）初步了解激光头、电路的主要构成和机芯工作过程。
实训器材 （1）新科SVD—260（Z）影碟机一台。 （2）一字、十字形螺丝刀等常用拆卸工具
13
实训内容和步骤
（1）卸下固定外壳的8颗螺钉，打开VCD影碟机的外壳，观察机内各部 件构成及特点。 （2）记录各电路板所用的集成块编号和型号，并通过查阅资料了解主要 集成块的功能。 （3）观察机芯、激光头结构和型号，并记录。 （4）通电观察激光头物镜的聚焦搜索和循迹动作并记录聚焦搜索的次数， 观察机械部分的动作过程及各部件的动作顺序。 （5）从眼睛的视线与水平面成45°夹角以内的区域观察机内各部件。注 意眼睛不要正对激光束（眼睛垂直向下看），以防激光灼伤眼睛。 （6）将观察结果记录在实训表2.1中。 （7）实训完毕后，将影碟机机壳还原上好。
5
实训图1.2 影碟机与电视机的视频连接
6
实训图1.3 影碟机与电视机的射频连接
7
3. 影碟机的使用方法与维护
（1）使用方法。
① 打开电视机的电源，将电视机的视频输入设为S-端子输入。 ② 打开影碟机的电源，电视机屏幕应出现开机画面。 ③ 按动“开/关盒”键装入VCD光盘。 ④ 认真阅读使用说明书，熟悉其一般操作播放和特殊功能播放。并 按说明书的顺序依次熟悉各种播放功能。使用完毕后，退出VCD光 盘。
（1）测试激光头连接排线各引脚电压，并记录到实训表5.1中。 （2）测试CXD3008Q的 、 、 、 、 、 脚的电压并记录到实训表5.2中。
（3）测试BA6392FP的④、⑤、⑨、⑩、 、 、 脚的电压并记录到实训表5.3 中。
28
测试激光头连接排线各引脚电压，并记录到实训表5.1中

DVD影碟机的基本工作原理与检修ppt课件


AC-3对串行音频数据解码处理 后，恢复成重构音频PCM送到DAC
并/串变换TC6813AF在外接 DRAM配合下将音频数据变换为 串行数据，送AC-3音频解码器
IC306形成的基准定时脉冲，送到IC301
作为视频通道同步及时基控制信号。从
IC301输出的8位YCrCb并行视频数据，送
IC306进行数据处理，形成复合视频信号等。
7
至CD数字信号
6.3.2 RF电路与DSP电路工作原理 处理电路 （1）RF电路
至DVD数字信 号处理电路
8
循迹信号产生电路
TE送IC503（CD信号处理与伺服处理电路）处理成控 制信号再送伺服驱动电路。
9
（2）DSP电路
RF信号送到DSP电路进行数字处理，该机的DSP电路 由IC201（TC90A41AF）、IC503（TC9461F）及版权保护 电路IC301（MD36710X）组成。
它们的作用是将DVD的RF信号整形和8/16解调及区 域码解码，处理成DVD格式的数据流；还要将CD（或 VCD）的RF信号整形和*/14解调，处理成CD-ROM格式的 数据，送MPEG电路处理。同时检测出主轴线速度误差， 并产生主轴伺服控制信号，送IC510（BA6844FP）主轴电 机驱动电路。
3）MPEG-2/AC-3音频解码 对MPEG-2/AC-3音频基本位流进行解码，得到PCM
数据。
①MPEG-2音频解码器 MPEG-2向下兼容，它比MPEG-1音频增加了以下功 能：
A、 MC/ML（多通道/多语音）功能 即增加为5.1通道，在原左、右声道的基础上增加了左 环绕（LS）、右环绕（RS）、中置通道、超重低音通道。 B、 LSP低采样频率功能
重构的视频数据、子图像和音频数据送到
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

旋转方向（读取面看）逆时针；读取点线速度： 1.2m/s-1.4m/s ； 转速500rpm-200rpm； 坑深0.11μm； 坑宽0.4μm； 光道间距：1.67μm； 凸凹坑长度：0.87μm -3.3μm； 材料折射率为1.5的材料； 播放时间：74min。
●VCD、DVD播放光盘
DVD光盘规格
● MPEG-3标准：对数字信号进行一定处理，要求比特
率最高为40Mbit/s，符合该标准的图像质量与即将到 来的数字电视相当。
●MPEG-4标准：它是低比特率的音像编码标准，适用于
64Kbit/s以下的传输速率网络，在公众电话网络PSTN 上传输基本不动的图像，例如可视电话等。
●数字信号压缩的基本知识源自（2）帧周期：Tz=1/fz=0.136ms
（3） 读取点恒线速度:V0=1.3m/s (1.2m/s-1.4m/s) （4）帧长度：Lz=Vo/fz=0.177mm （5）位长度:Lv=177μm/588=0.3μm （6）最短坑长(即1001): 0.3μm×3=0.9μm （7）最长坑长(即100000000001): 0.3μm×11=3.3μm （8）位频率:fv=7350Hz×588=4.3218MHz （10）扇区:又称帧组,由98个帧构成.每秒75个扇区
请稍候
第1章
VCD、DVD机基础知识简介
● 数字信号--模数变换
图示：将模拟信号的每一个样本转换为16位二进制数
●数字信号—模数变换
●概念
1.取样级数：每个模 拟样本用数字信号表 示的位数。前例：16。
2.取样频率：每秒钟 取样的次数。 3. 数字信号传输使用 单位：比特（bit）。 每位数字信号称为 1bit。 4.数字信号存储使用 单位：字节（B）。 1B=8bit.。
●数字信号
●数字信号应用
1.在VCD机中声音 取样级数为16bit，取 样频率为44100Hz。
2. 在VCD、DVD机 中，图像的取样级数均 为8bit，取样频率均为 图像上限频率的2倍多。 3.在DVD机中，声 音取样频率和取样频率 为多种。
●VCD、DVD播放光盘
VCD光盘规格 光盘直径：12cm ； 中孔直径：15mm； 光盘厚度：1.2mm ； 记录部分：φ46mm-φ116mm；
这是用示波器不同水平扫描速度测量的左右时钟LRCK的波形。
● DATA、LRCK、BCK ● 位时钟BCK 这是用示波器测量的位时钟BCK的波形。
● 解压缩解码部分的维修
解压缩部分的电路集成度高、引脚多，线路细而 密，一般仪器只能判断其损坏而不能判断其正常。 甚至更换也不容易。 解码芯片的重要测试点是工作电压、复位信号、 CD接口的时钟信号、通用时钟（GCK）信号 （CL484采用40MHz，CL680采用42.3MHz， 它们 的稳定幅度一般在1VPP左右）。 解压缩电路的特征故障是无图无声。另外还有死 机、图像跳动、“马赛克”斑块、图像停顿或图像 断层、播放时画面有间断线条、色彩失真等现象。
● 机械故障
机械故障分为三个方面： （1）机械部件。机械部分最易出现机械磨损、变形、变位、老化、 机械动作卡死和润滑干滞造成阻塞等现象。装卸电机皮带很易出现老 化弹性不足、变长松弛。 （ 2 ）各检测开关和接线。检测开关出现的问题主要有开关位置变
动、接触弹性片变形和接触不良。
（3）各电机本身故障。电机工作不正常应区别是控制系统未发出正 确的工作指令、还是驱动IC电路损坏或电机本身损坏。主轴电机损坏 率远远超过其它电机。 电机工作不正常的故障率依顺序排列为：电机驱动IC电路故障、 电机自身损坏、机械传动故障、电源供电异常、系统控制失常。
●数字大规模集成电路
数字大规模集成电路工作过程上存在 着软件上的联系；芯片的集成度高、引 脚多、线路细而密；除注意输入、输出 信号外，其时钟、供电、复位工作条件 应当非常重视。 测量设备只能判断其损坏，不能判断 其正常。就连更换也是不容易的。专职 维修人员常采用更换电路板的方法。
● MPEG-1 解码部分
● DVD机的解码器
● DVD机的解码器
上述 DVD机解码器的
图并不是实际解码芯片的 工作流程，而是将DVD机 解码器的所有功能集合在 一个图上。
实际中，DVD机的解 码器是由多个集成电路组 合的。视频解码器和音频 解码器大多各用一块集成 电路。 音频解码器分为解压 缩解码和通道解码（系统 解码）两部分。有的DVD 机中没有设置通道解码。
播放时间最长为480min。
●VCD、DVD播放光盘 信息是有坑岛形成的，平 坦位置为0，突变位置为1。
（有后面的知识知，两个 1之间至少两个0；两个1之间 最多10个0。）
光盘上的信息轨道是顺时 针螺旋向外组成的。从光盘的 商标面看，光盘需要顺时针旋 转才能被读取。
●VCD记录格式
（1） 帧频：fz=44100/6=7350Hz
为了能读VCD光盘，DVD播放机在一个激光头内设
计有两种信息读取机构。
DVD机中有单管单镜激光头、单管双镜激光头、双 管双镜激光头、双管单镜激光头几种。
采用双激光管的激光头，读VCD光盘使用780nm激
光波长；读取DVD光盘使用650nm的激光波长。 需要说明的是，在很多DVD机中，读取单面双层 DVD光盘时，循迹误差采用单光束的相位差检测方式。 即利用单光束产生的A+C和B+D之间的相位差，产生循 迹误差信号。
光盘直径：12cm ； 中孔直径：15mm； 坑宽0.18μm； 光盘厚度：1.2mm ； 记录部分：φ46mm-φ116mm； 光道间距：0.7μm。
旋转方向（读取面看）逆时针； 坑深0.1μm；
DVD光盘有：单面单层 (只读)、单面双层(只读)、双面单层 (只读)、
双面双层(只读)、双面单层(DVD-R)、 双面双层(DVD-RAM)几种。
和信号处理部分进行的 双向联系。如获得目录号、 片头片尾，进行选曲找寻、 越轨计算等。
● 操作显示控制
包括机械机芯和伺服系 统两方面的操作信息、检 测信息的获取和相应控制。 根据操作信息，将操作 指令输出，并将工作状态在 显示屏上显示
● MPEG-1 解码部分
● 特点和应用
国 内 VCD 机 的 解 码系统总是用单片解码 器。 一只 8位单片主微 处理器、一只DRAM和 一 只 ROM 等 构 成 一 个 以软件为基础的解码系 统。 解压缩部分软、硬 件呈一个整体，工作过 程存在着软件上的联系。 芯片的集成度高、 引脚多、线路细而密 。
标有“AC-3 ready”的 DVD播放机只 表示它能读出 AC-3 数字码流，并不 表示它含有相应的音频通道解码器。
3.
● 模拟音频处理
第5章 VCD、DVD机的维修
● 维修方法
● 读盘不好的故障
VCD、DVD机出现最多的故障是读盘不好。 这种故障现象，可以把故障范围限定在激光头、机械部分、伺服电 路、RF放大器、以及DSP部分以内 。 故障现象是：循迹时间长、初始搜索动作不成功、很难进入重放状 态、显示屏读数不稳、图像有马赛克现象、声音停滞、挑盘、不过信息 槽、打盘、读盘造成死机、光盘不旋转、主轴电机转速异常等。 该类的故障率占整机故障率的50%以上，其中激光头问题占据绝大 多数。该部分有一个关键测试点：即RF放大器的RF信号波形。 机械部分的故障可以直观判断。激光故障可以使用清洁光盘、物镜， 调整激光发射功率的方法。
●VCD记录格式
●光盘上每帧信号的内容
●数据信号：声音图像的压缩数据
●校验码：VCD机依此纠正读盘错误 ●子码：送CPU用于控制和显示 ●EFM调制：为易于读盘设置的措施 ●帧同步信号：帧界和控制光盘旋转 ●耦合位：14位数据字 的分界
●数字信号压缩的基本知识
● MPEG压缩方法（视频）
● JPEG压缩方法（视频）
两款采用CL系列解压芯片的解压缩板
● MPEG-1 解码部分
两款 ES-3210 和 ES-3207 配套使用的解压缩电路板
● 控制与显示电路
两款操作显示板
● 电源电路
串联调整型稳压电源
开关型稳压电源
第4章 DVD影碟机
● DVD机工作原理
方框图
● DVD机工作原理
● DVD机的激光头
●机械系统 ●机械的拆卸
将机械部分到电路板的动力线拔下，它连接机械芯的主轴、进给、进 出盒三个电机和进出盒检测开关；然后拔下激光头到电路板的插排线，为 了防止静电，激光头板上最好有防静电措施。
●机械系统
●机械的拆卸
旋下固定机械机芯的塑料底座上的几个螺钉，就拆卸下来了，注意不 要划伤物镜和损伤机件。
若影碟机送来的数据率很高，则每帧 的像素就很多，像素面积就能够很小，画 面就细致。因此，各MPEG标准的根本差 别在于数据传输、处理的比特率不同，从 而造成图像的质量不同。
●设备的对外连接
第2章 激光头和机械结构
●激光头
三光束激光头工作原理示意图
全息式激光头工作原理示意图
●激光头
这是卸掉激光头外壳 后，看到的激光头物镜组 件结构。 能看到物镜、聚焦循 迹线圈、磁铁和物镜定位 调节装置。离读者最近的 是聚焦循迹线圈的外接焊 接点。
相邻几帧图像比较， 若有相同的宏块，只保留 一块，其余都删除，作出 位置标记的“移动矢量”。 读盘后再根据标记复制。
● 声音数据压缩方法
就是找到了一种特别 简单的表达方式，这种表 达方式可以使bit数很少。
根据人耳的听觉特性， 将实际上已经听不到的声音 删除，就可以大大减少数字 声音信号的bit数，这就是声 音信号压缩的基本原理。
●机械系统
这是机械部分的机构简 图。可以看出进给机构、进 出盒机构全部机械装置和主 轴电机的旋转盘。 观察机械部分的实物可 以一目了然，应注意实践环 节。
●机械系统
●机械的拆卸
