一、电气设备的安装程序和要求（一）安装程序1、一般施工程序：埋管、埋件→设备安装→电线、电缆敷设→回路接通→检查、试验、调试→通电试运行→交付使用2、油浸式电力变压器施工程序：开箱检查→二次搬运→设备就位→吊芯检查→附件安装→滤油、注油→交接试验→验收（油浸式电力变压器是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间、运输过程中有无异常、建设单位要求）3、真空断路器的安装程序：真空断路器检查→操作机构检查→真空断路器就位→机械及电气性能试验4、六氟化硫断路器的安装程序：开箱检查→本体安装→充加六氟化硫→操作机构安装→检查、调整→绝缘测试→试验5、隔离开关的安装程序：开箱检查→本体安装→操作机构安装→调整6、成套配电设备的安装程序：开箱检查→二次搬运→安装固定→母线安装→二次回路连接→试验调整→送电运行验收（二）技术要求1、安装要求：（1）设备保管环境条件具备防火、防潮、防尘等措施（2）电气设备安装用的紧固件应采用镀锌制品或不锈钢制品（3）绝缘油应经严格过滤处理，电气强度、介质损失角正切值、色谱分析试验合格后才能注入设备。

（4）接线端子的接触表面应平整、清洁、无氧化膜，并涂电力复合脂。

（5）电气设备的保护接地和工作接地要可靠。

（6）单体设备安装：暂时不使用的电流互感器二次线圈应短路后再接地。

零序互感器安装时，要注意与周围的导磁体或带电导体的距离。

（7）成套设备安装：①基础型钢露出最终地面高度宜为10mm，基础型钢的两端与接地干线应焊接牢固。

②柜体间及柜体与基础型钢的连接应牢固，不应焊接固定。

③成列安装柜体时，宜从中部开始向两边安装。

④手车单元接地触头可靠接地：手车推进时接地触头比主触头先接触，手车拉出时接地触头比主触头后断开。

⑤同一功能单元、同一种型式的高压电器组件插头的接线应相同，能互换使用。

2、交接试验（1）交接试验内容：测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验、泄露电流测量、绝缘油试验、线路相位检查（2）交接试验注意事项：①装设遮拦，悬挂警示牌②操作人员与高电压回路间有足够的安全距离，电压等级6—10KV不设防护栏时，最小安全距离为0.7m③高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电，放电时间至少1min以上④断路器的交流耐压试验应在分、合闸状态下分别进行⑤成套设备进行耐压试验时，宜将连接在一起的各种设备分离开来单独进行。

浙教版八年级科学下册思维导图（全册）第1章电和磁思维导图目录电和磁节节节节节节一P1 2 3 4 56 7M H指南针为什么能指方向 电生磁 电磁铁的应用 电动机 磁生电 家庭电路 电的安全使用编十"*0 ■< ■J — * "恤 f勁电动机Cg ］电GR 铁的应用圖1BE休上磁性最强的部位H If理N祀険决淇*同名拠相互抖E斥异名磁极相互啪引衙极间的作用f使没有谨性的物体得到遊性的过程-晦念用蛊箱在钢棒上沿同一方向摩擦十第次「方法磁现象附地暉场地理南极是地磁场的北饭，地理北饭是地磁场的南扱指南针南极指南（地磁场北极）小谨针北极所着的方向为磁场方向百箭头義顽磁场方向；磁感红密磁场强r疏磁场弱夕HE场：从N到S内部逑场：从5到N底屯导件同围存在葩场-冥斯桔实殓醯场电导融中心的同「匕圍「吕通电导録垂亘「向夕曲场逐渐林电生蹿调节R,比较A喙弓I大头针的雰少-赳施大＜1、探究电晞铁r-晡性强弱的影响因索羽右手：如图大拇指方向为电磴方向,0 指环毙方向为磁场方向咏变,血中有无枝芯比较大头針旁少自无扶苗用右手：四指坯绕庁叵为电踰方向「大拇指戶鬥旨万向为电竝铁N战方向fVF变B下面大淘+的雰少-戒圏降电遵扶的磁场廿在卑条形磁铁相似通过目隔的佔无殛制歯钳肖无电珮趙重机电拎：随温度上升接通担制宙源,产生魏生吸引衔铁,电铃咂电徳蹩电器具悴应用来垃自动控制:随着水上升，达到嘗戒水位时接11控制电懑「产生磁性吸引衔铁，红XJ亮电訖夭小至化的叫輯电隹号匣过电主v彖決听-> 生兀同的逑注,丛而校薄全屋版产生石同'吃（転訪來圧愿肖电詛专提哥輕=挖制电番工柞乜毒廩理：挖制电勝幵驻整通衔誹吸下,每灯亮，览制电痒幵爻断幵「匚弹蚩吸引D与与惑ftawcr亮臓:低电庄翦电舷制茗电压强电渝r 并巨可以实验巨商咼制通电导体在磁场中受力运动。

运动方向与电漩方向、磁场方向有芙基本原理运动方向判断（左手定律）如图磁感纯穿过手心，四指方向为电流方电‘大拇拒方向国受力运动的方向电动机画电动机廈理通电注昌在金场牛受巧转动，乙圏中线困受力转动,转到甲厘所示位置* 田于二力平衡「不能继绽转动。

电机必备知识点总结图电机是将电能转换成机械能的设备，广泛应用于各种机械设备和工业生产中。

掌握电机的基本知识对于工程师和技术人员来说是非常重要的。

本文将总结电机必备的知识点，包括电机的工作原理、分类、特性和应用。

一、电机的工作原理1. 电机的工作原理是利用电磁力的作用，将电能转换成机械能。

电机的基本原理是根据安培定律和洛仑兹力定律，当电流通过导体时，会在导体周围产生磁场，从而产生磁场力作用在导体上。

2. 根据电机的工作原理，可以将电机分为直流电机和交流电机。

直流电机是利用直流电流在磁场中产生力矩，实现电能转换成机械能；而交流电机则是通过交变电流在磁场中产生旋转磁场，从而实现电能转换成机械能。

3. 电机的工作原理还包括转子和定子之间的相互作用，通过磁场的变化产生磁场力，从而驱动转子旋转，实现功率输出。

二、电机的分类1. 按照不同的工作原理和结构，电机可以分为直流电机、交流电机和异步电机等。

直流电机分为直流直流电机和交流直流电机，直流电机主要用于需要可调速、大起动力矩和精密控制的场合；而交流电机又分为感应电机、同步电机和永磁同步电机等，广泛应用于家电、工业生产和交通运输等领域。

2. 按照不同的电源类型，电机还可以分为单相电机和三相电机。

单相电机主要用于家用电器和小功率设备；三相电机则主要用于工业生产和大功率设备。

3. 根据电机的用途和结构特点，还可以将电机按照功率、转速、结构形式、绝缘等级等进行分类。

三、电机的特性1. 电机的特性包括静态特性和动态特性。

静态特性是指电机在稳态运行状态下的特性，主要包括电机的电气特性和机械特性；动态特性是指电机在启动、加速、减速和停止等过程中的特性变化。

2. 电机的静态特性包括工作特性曲线、效率曲线、起动特性、定子电阻、定子漏抗、短路特性等；动态特性包括启动时间、加速时间、减速时间、转速波动、负载变化对电机的影响等。

3. 电机的特性还包括电磁特性、机械特性、热特性等。

电磁特性主要指电机的磁感应强度、励磁电流、磁路特性等；机械特性包括电机的转矩-转速特性曲线、机械效率、机械噪声等；热特性包括电机的温升、散热设计、绝缘等级等。

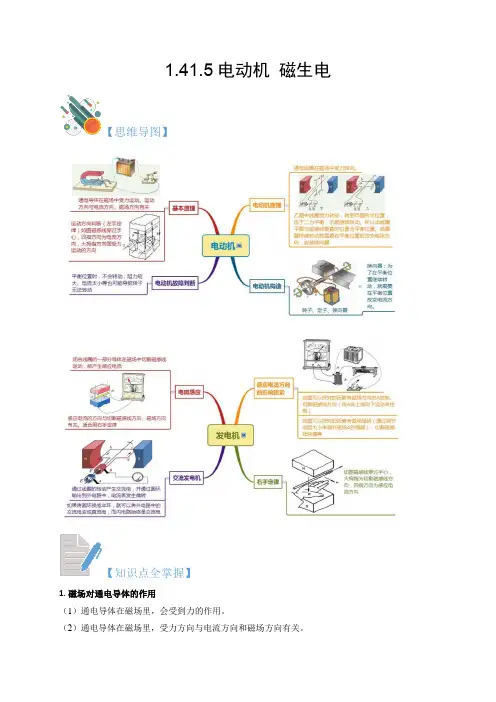

1.41.5电动机磁生电【思维导图】【知识点全掌握】1.磁场对通电导体的作用（1）通电导体在磁场里，会受到力的作用。

（2）通电导体在磁场里，受力方向与电流方向和磁场方向有关。

2.电动机（1）基本结构：转子（线圈）、定子（磁体）、电刷、换向器电刷的作用：与半环接触，使电源和线圈组成闭合电路。

换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。

（2）原理：通电线圈在磁场中受力而转动的原理制成的。

通电线圈在磁场中的受力大小跟电流（电流越大，受力越大）有关。

通电线圈在磁场中的受力大小跟磁场的强弱（磁性越强，受力越大）有关。

通电线圈在磁场中的受力大小跟线圈的匝数（匝数越大，受力越大）有关。

直流电动机的工作原理：甲：电流方向和力的方向如图所示，线圈顺时针转动。

乙：线圈转到平衡位置时，两电刷恰好接触两半环间的绝缘部分；线圈由于惯性继续转动，转过平衡位置后，电流改变方向。

丙：ab和cd的电流方向与图甲相反，受力方向也相反，线圈仍顺时针转动。

丁：线圈又转到平衡位置，换向器又自动改变电流方向。

（3）应用：直接电动机：电动玩具、录音机、小型电器等交流电动机：电风扇、洗衣机、家用电器等。

（4）特点：结构简单、控制方便、体积小、效率高。

3. 电磁感应现象（1）电磁感应现象是英国的物理学家法拉第第一个发现的。

（2）电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。

感应电流：由于电磁感应产生的电流叫感应电流。

（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。

（4）电磁感应现象的能量转化：把机械能转化为电能。

4. 发电机（1）构造：由磁体、线圈、滑环、电刷组成，与电动机相似，但没有电动机的换向器。

（2）工作原理：发电机是根据电磁感应原理工作的，是机械能转化为电能的机器。

【例题精析】[例题1]（2021•湖州）如图是动圈式话筒的部分结构。

声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（）A．利用了电磁感应原理B．利用了通电导体在磁场中受力的原理C．利用了电流的磁效应D．产生了直流电【解答】解：声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，线圈做切割永磁体的磁感线运动，会产生电流，这是电磁感应现象；线圈来回振动时，切割磁感线的方向会发生变化，产生的感应电流的方向也会发生改变，产生的是交流电；故BCD错误，A正确。

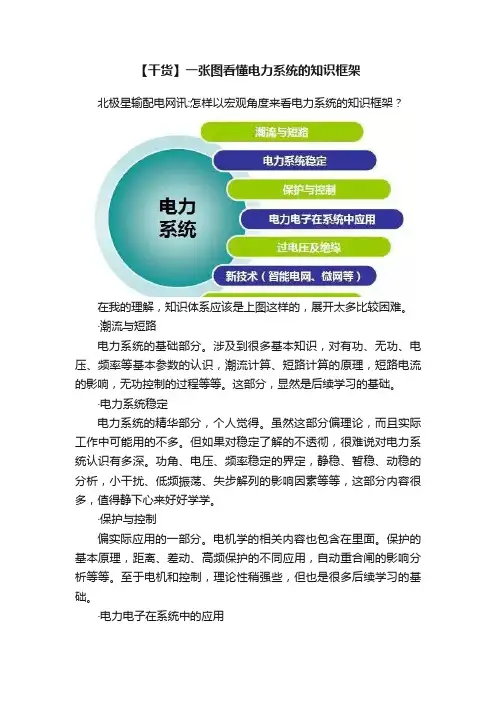

【干货】一张图看懂电力系统的知识框架北极星输配电网讯:怎样以宏观角度来看电力系统的知识框架？在我的理解，知识体系应该是上图这样的，展开太多比较困难。

·潮流与短路电力系统的基础部分。

涉及到很多基本知识，对有功、无功、电压、频率等基本参数的认识，潮流计算、短路计算的原理，短路电流的影响，无功控制的过程等等。

这部分，显然是后续学习的基础。

·电力系统稳定电力系统的精华部分，个人觉得。

虽然这部分偏理论，而且实际工作中可能用的不多。

但如果对稳定了解的不透彻，很难说对电力系统认识有多深。

功角、电压、频率稳定的界定，静稳、暂稳、动稳的分析，小干扰、低频振荡、失步解列的影响因素等等，这部分内容很多，值得静下心来好好学学。

·保护与控制偏实际应用的一部分。

电机学的相关内容也包含在里面。

保护的基本原理，距离、差动、高频保护的不同应用，自动重合闸的影响分析等等。

至于电机和控制，理论性稍强些，但也是很多后续学习的基础。

·电力电子在系统中的应用比较新的一部分。

大家都熟悉的柔性交直流：FACTS，VSC-HVDC等等。

主要是也是应用型的学习，比如SVC、STATCOM、TCSC、UPFC等器件的原理，作用和对电网的影响等等。

·过电压与绝缘比较独立的一部分。

涉及很多高压、绝缘的知识，上面已经有人总结的很好了。

·新技术（智能电网、微网等）前沿的部分。

比如微网的优化控制策略、智能电网的体系、分布式电源下的主动配电网的发展等等，都是很有意思的内容。

新能源相关的很多东西虽然不算新技术，也可以包含在这一部分。

·工程实践电力是门需要大量实践验证理论的学科，难以想象只有理论，却没有工程经验的电力系统工作者，也是我个人力求避免的一点。

清晰的知识体系确实很重要。

个人理解，希望对大家有用。

原标题:怎样以宏观角度来看电力系统的知识框架？。
