TCD1304USB采集板使用说明书

数据采集卡采集工具使用说明1. 数据采集工具界面：2. 打开采集工具接入USB数据采集卡后，采集工具会自动查找系统接入USB设备，左图为连接数据采集卡成功。

右图为没有接入数据采集卡，没有接数据采集卡前采集工具的上的所有功能为不可以操作。

未接入采集卡，功能为不可以操作：3. 选择数据采集卡输出路径，点击如图下所示：勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。

4. 采集参数设置：A.采集间隔时间（毫秒）：采集每次数据点之间的等待时间设置，设置为0表示不等待连续采集数据。

B.采集数据量（个）：最大采集数量值，采集到最大值后程序自动停止结束。

勾选“勿略采集最大量值，连续采集”复选框后此设置将无效。

采集结束在点击“停止采集”按键后结束。

C.数据存储深度（个）：存储深度主要解决实时显示数据软件所占用的时间，存储深度值越大显示数据越慢，此显示速度慢不影响正常采集速度，只是影响显示速度。

如采集时频率比较慢时需要设置采集间隔时间，把存储深度设置为1表示实时值。

D.采集接入模式：采集模拟分为三种：模拟输入（单极性），差分输入，真双极输入。

模拟输入只能采集大于0V以上的电压值，不能采集负电压。

差分输入可以测试正负电压，测试正负电压需要按差分方式接线，差分方式接线与地线无关。

真双极输入可以测试正负电压，可以直接测试负电压。

采集工具会根据采集卡类型显示不同的输入模式，工具只会显示支持的模式选择项。

详细支持输入模式请参考产品说明书参数规格。

E.采集卡输入通道：输入通道表示采集卡指定的采集通道，不同型号采集有不同数量的采集通道。

采集卡支持：单通道采集和全通道采集功能。

全通道采集功能可以勾选“同时采集所有通道”复选框。

F.采集量程选择：不同类型采集卡支持不同的量程选择，详细参数可以参考用户说明。

5.清空列表数据点击“清空列表数据”按键后会清除列表数据，注意：清空后的数据不可恢复：6.数据采集：点击“开始采集”按键后采集工具自动开始采集数据，点击“停止采集”后程序自动停止并保存采集数据。

USB数据采集卡的使用流程1. 引言USB数据采集卡是一种常用的设备，用于连接计算机与外部传感器、仪器等设备，将采集到的数据传输给计算机进行处理和分析。

本文将介绍USB数据采集卡的使用流程。

2. 准备工作在使用USB数据采集卡之前，需要进行一些准备工作，主要包括： - 确定所需采集的数据类型和频率，以便选择合适的USB数据采集卡。

- 下载并安装USB数据采集卡的驱动程序，确保能够正常连接并识别设备。

- 准备相应的传感器、仪器等设备，确保能够接入USB数据采集卡。

3. 连接USB数据采集卡连接USB数据采集卡需要按照以下步骤进行： 1. 将USB数据采集卡插入计算机的USB接口。

2. 等待计算机自动识别设备并安装驱动程序。

如果计算机没有自动安装驱动程序，可以手动安装，通常可以从USB数据采集卡的官方网站或光盘中获取驱动程序。

3. 检查USB数据采集卡的连接状态，确保设备正确连接到计算机。

4. 配置软件设置配置USB数据采集卡的软件设置需要按照以下步骤进行： 1. 打开USB数据采集卡的软件界面，通常可以从桌面上的快捷方式或开始菜单中找到。

2. 在软件界面中选择相应的数据采集卡设备，确保与实际连接的设备对应。

3. 根据所需的数据类型和频率，设置数据采集的参数，例如采样率、增益等。

4. 配置数据存储位置和文件格式，可以选择保存为文本文件、CSV文件或其他格式。

5. 检查软件设置是否正确，确保能够正常采集数据。

5. 数据采集进行数据采集需要按照以下步骤进行： 1. 确保所有设备连接正常，传感器或仪器的信号源正确接入到USB数据采集卡。

2. 点击软件界面上的开始采集按钮，开始采集数据。

3. 观察数据采集的过程，确保数据的准确性和稳定性。

4. 在需要暂停或停止采集时，点击软件界面上的相应按钮进行操作。

5. 保存采集到的数据到指定的文件位置，以便后续处理和分析。

6. 数据处理和分析采集到的数据可以通过一些数据处理和分析软件进行进一步的处理和分析，常见的软件包括Matlab、Python等。

USB数据采集卡 V5.0使用说明书USB2.0 总线，与计算机隔离8路输入通道同步采集，可实时采集传输8路单端模拟量采集，2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量，1路32位计数器端口8 路单向输入口/8 路单向输出口，采用光耦隔离新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下：¾USB数据采集卡 V5.0一块；¾高屏蔽USB数据传输电缆一根；保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。

因违反操作规定和要求而造成损坏的，需缴纳器件费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。

如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。

软件支持服务自销售之日起提供6个月的免费开发咨询。

目录一、 USB 数据采集卡V5.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)1.3 应用领域 (2)1.4 售后服务 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.4 端子定义及排序说明 (6)3.4 板子尺寸 (7)3.5 各类信号链接方式 (7)四、软件的安装与使用 (10)4.1 驱动的安装与软件的使用 (10)4.1.1 驱动的安装 (10)4.1.2 软件的使用 (12)4.2 接口函数说明 (16)4.2.1 设备操作函数 (16)4.2.2 AD操作函数概况 (17)4.2.3 其它输入输出操作函数 (20)4.2.4 多板卡同时使用相关函数 (23)4.2.5 过采样及相关说明 (24)五、客户程序使用采集卡教程 (28)5.1 VC编程教程 (28)5.2 编程教程 (28)5.3 LABVIEW编程教程 (29)5.4 Labwidows/CVI (32)一、 USB 数据采集卡V5.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

USB接口12位A/D采集器使用说明1、主要性能指标1)分辩率: 12 位( 1 / 4096 )。

2)转换精度: 优于 0.1％。

3)输入通道数: 单端输入16个。

4)输入范围: ±5V。

5)最高采样频率: 单通道:500KHZ；双通道:500KHZ（双通道同时采样）多通道:（500KHZ/通道数）×2。

6)通道转换时间： 2us。

7)触发方式: 硬件定时触发。

8)数据传送方式: 中断或查询9)数据存储方式： FIFO先入先出存储器，容量为16位 * 2K10)编码制: 带符号二进制码:0 ～＋5V 为 000H ～ 7FFH0 ～－5V 为 FFFH ～ 800H11) 硬件定时范围: 500 KHz ～ 1 Hz 软件无级设置。

12) 外形尺寸：114mm(长)×84mm（宽）×42.3mm（高）2、硬件连接PC机通过USB连接线与采集器相连，无需连接外部电源。

模拟信号通过DB25针的并行接口插座接入。

25针插头上编号1＃～8＃对应A组通道的0～7号模拟输入通道，9～12＃、22～25＃分别对应B组通道的0～3、4～7号通道。

其余编号线全部接地。

如图所示：3、工作原理本数据采集器主要由A/D转换电路、FIFO存储器、逻辑控制器、单片机控制器、USB4、相关概念●采样模式：采集器支持三种采样工作模式，A组单通道采样；B组单通道采样；多通道采样。

多通道采样时，硬件采用2路A/D转换器同时并行采样，A、B两组同号通道的采样值无相位差，通道切换时两组通道同时切换。

●首通道号：单通道采样时，为当前采样通道号；多通道采样时，为起始采样通道号。

●采样通道数：单通道采样时，通道数应设置为0；多通道采样时，应设置的通道数按如下公式计算：通道数＝实际采样总通道数/2-1●半满中断：当FIFO存储容量达到一半时，会发送一个半满中断信息通知上位机，此时用户可以读取FIFO存储器一半容量的数据。

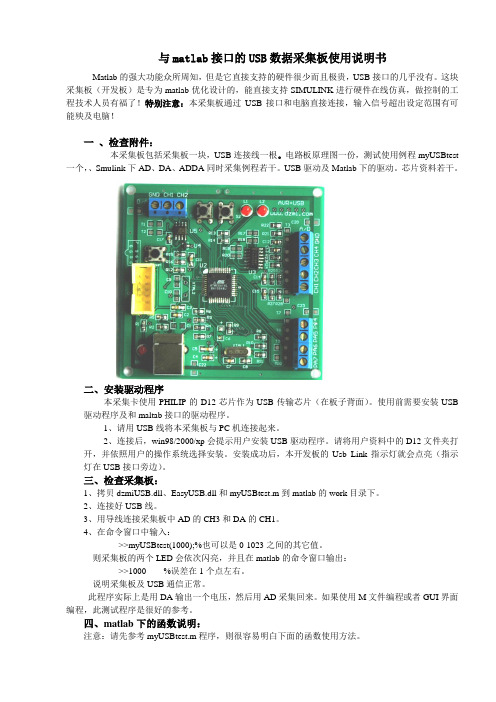

与matlab接口的USB数据采集板使用说明书Matlab的强大功能众所周知，但是它直接支持的硬件很少而且极贵，USB接口的几乎没有。

这块采集板（开发板）是专为matlab优化设计的，能直接支持SIMULINK进行硬件在线仿真，做控制的工程技术人员有福了！特别注意：本采集板通过USB接口和电脑直接连接，输入信号超出设定范围有可能殃及电脑！一、检查附件：本采集板包括采集板一块，USB连接线一根。

电路板原理图一份，测试使用例程myUSBtest 一个，、Smulink下AD、DA、ADDA同时采集例程若干。

USB驱动及Matlab下的驱动。

芯片资料若干。

二、安装驱动程序本采集卡使用PHILIP的D12芯片作为USB传输芯片（在板子背面）。

使用前需要安装USB 驱动程序及和maltab接口的驱动程序。

1、请用USB线将本采集板与PC机连接起来。

2、连接后，win98/2000/xp会提示用户安装USB驱动程序。

请将用户资料中的D12文件夹打开，并依照用户的操作系统选择安装。

安装成功后，本开发板的Usb_Link指示灯就会点亮（指示灯在USB接口旁边）。

三、检查采集板：1、拷贝dzmiUSB.dll、EasyUSB.dll和myUSBtest.m到matlab的work目录下。

2、连接好USB线。

3、用导线连接采集板中AD的CH3和DA的CH1。

4、在命令窗口中输入：>>myUSBtest(1000);%也可以是0-1023之间的其它值。

则采集板的两个LED会依次闪亮，并且在matlab的命令窗口输出：>>1000 %误差在1个点左右。

说明采集板及USB通信正常。

此程序实际上是用DA输出一个电压，然后用AD采集回来。

如果使用M文件编程或者GUI界面编程，此测试程序是很好的参考。

四、matlab下的函数说明：注意：请先参考myUSBtest.m程序，则很容易明白下面的函数使用方法。

OM-USB-2404-UIU 4 Channels of Universal Analog InputU 24-Bit ResolutionU M easures: Voltage (±125 mV, ±1V, ±4V, ±15V, ±60V), Current (±25 mA), Thermocouples (J, K, T, E, R, S, N,B), RTDs (Pt100, Pt1000, 3- and 4-Wire), Resistance(2- and 4-Wire), and Bridge-Based Sensors(Quarter-, Half-, and Full-Bridge)U S imultaneous Sampling at Up to 100 S/sPer ChannelU B uilt-In Thermistor for Cold-JunctionCompensation (CJC)U S ix-Position Input Screw Terminal Allows Different Measurement Types to be PerformedOn Each ChannelThe new OM-USB-2404-UI provides four channelsof 24-bit universal analog input with integrated signal conditioning. The device can be used to measure a variety of sensor types such as RTDs, thermocouples, load cells, and other powered sensors. The four channels are individually configurable, so a different measurement type can be performed on each channel. All channels are measured simultaneously at up to100 S/s per channel.The OM-USB-2404-UI can performthe following measurements:• Voltage• Current• Thermocouple• RTD (3- and 4-wire)• Resistance (2- and 4-wire)• Bridge-based sensors (quarter-, half-, and full-bridge) Measurement ranges vary for each type ofOM-USB-2404-UI shown smaller than actual size.The device features a built-in current and voltage excitation. The excitation circuit is protected from overcurrent and overvoltage fault conditions. Each channel also has a built-in thermistor for cold-junction compensation (CJC) calculations when measuring thermocouples. An analog pre-filter removes noise that may be present in the signals prior to conversion. With 250 Vac channel-to-channel and channel-to-ground isolation, the OM-USB-2404-UI protects the individual channels and connected computer and ensures a reliable data stream. Each channel has a detachable six-position screw terminal block for field wiring connections.The OM-USB-2404-UI ships with a 2 m (6') USB cable and is powered by the 5V USB supply fromyour computer. No external power is required.The OM-USB-2404-UI is a USB 2.0 high-speed device that is supported under popular Microsoft Windows®operating systems. The OM-USB-2404-UI is fully compatible with both USB 1.1 and USB 2.0 ports. SoftwareThe OM-USB-2404-UI module ships with an impressive array of software, including the new TracerDAQ®, a full-featured, out-of-the-box data logging, viewing, and analysis application. Driver support and detailed example programs are included for Universal Library programming libraries for Microsoft® Visual Studio® programming languages, and other languages, including DASYLab®, and ULx for NI LabVIEW® (comprehensive library of Vls and example programs compatible with 32-bit and 64-bit LabVIEW v8.5 through 2013) and InstaCal™ installation, calibration and test utility-powerful solutions for programmers and nonprogrammers alike. These modules operate under Microsoft Windows® XP(32-bit only) and VISTA/7/8 (32-bit and 64-bit) operating systems.with Measurements.output signals:T racerDAQ PRO is an enhanced version of T racerDAQ. A comparison of some of the features included inANALOG INPUTNumber of Channels: 4A/D Converter Resolution: 24-bitA/D Converter Type: Delta-Sigma with analog pre-filteringSampling Mode: SimultaneousTEDS Sensor Type Supported: IEEE 1451.4 TEDS Class II (interface)Input Mode: Voltage, current, resistance (2- and 4-wire), RTD (3- and 4-wire), thermocouple, quarter-bridge, half-bridge, full-bridgeConversion Time (No channels in TC mode) High Speed: 10 ms for all channelsBest 60 Hz Rejection: 110 ms for all channels Best 50 Hz Rejection: 130 ms for all channels High Resolution: 500 ms for all channelsConversion Time (One or More Channels in TC Mode) High Speed: 20 ms for all channelsBest 60 Hz Rejection: 120 ms for all channels Best 50 Hz Rejection: 140 ms for all channels High Resolution: 510 ms for all channels Overvoltage Protection Terminals 1 and 2: ±30V T erminals 3 Through 6, Across any Combination: ±60VInput ImpedanceVoltage Mode (±60V, ±15V, ±4V): 1 M Ω Current Mode: <40 Ω All Other Modes: >1G ΩInput Bias Current: <1nAIntegral Non-Linearity (INL): ±15 ppmCommon Mode Rejection Ratio (CMRR): >100 dB Normal Mode Rejection Ratio (NMRR) Best 60 Hz Rejection: 90 dB at 60 Hz Best 50 Hz Rejection: 80 dB at 50 HzHigh Resolution:65 dB at 50 Hz and 60 HzCurrent±25 mA ±25 mA4-Wire and 3-Wire RTD, Pt100±15±60Conversion TimeINPUT NOISE (ppm of Range )Resistance, RTD,STABILITYGENERALOperating Temperature Range: 0 to 60ºC (32 to 140ºF), 10 to 90% RH non-condensing Storage Temperature Range: -40 to 85ºC (-40 to 185ºF), 5 to 95% RH non-condensingCommunications: USB 2.0 Hi-Speed mode (480 Mbps) is recommended; otherwise USB 1.1 full-speed mode (12 Mbps)Current Consumption from USB: 500 mA, maximum Channel-to-Earth Ground IsolationC ontinuous: 250 Vrms (measurement category II for measurements performed on circuits directly connected to the electrical distribution system) W ithstand: 2300 Vrms (verified by a 5 second dielectric withstand test)Channel-to-Channel IsolationC ontinuous: 250 Vrms (measurement category II for measurements performed on circuits directly connected to the electrical distribution system) W ithstand: 1390 Vrms (verified by a 5 second dielectric withstand test)Signal I/O Connector: 6-position screw terminalsScrew terminal Wiring: 18 to 28 AWG copper conductor wire with 7 mm (0.28") of insulation stripped from the end Maximum Altitude: 2000 m (6562')Dimensions: 134 L x 143 W x 39 mm H (5.27 x 5.64 x 1.54")Weight: 567 g (1.25 lb)Ordering Example: OM-USB-2404-UI 4-channel universal analog input USB data acquisition module and OCW-1, OMEGACARE SM extendsstandard 1-year warranty to a total of 2 years.TracerDAQ software (included).OM-USB-2404-UI shownsmaller than actual size.OMEGACARE SM extended warranty program is available for models shown on this page. Ask your sales representative for full details whenplacing an order. OMEGACARE SMcovers parts,labor and equivalent loaners.。

数据采集仪使用说明书一、引言数据采集仪是一种用于收集、存储和分析数据的设备，广泛应用于各个行业的数据采集工作。

本使用说明书将详细介绍数据采集仪的使用方法和注意事项，以确保用户正确、有效地操作设备，提高数据采集的准确性和效率。

二、产品概述1. 产品外观及配件数据采集仪外观美观，整体设计简洁大方。

标配配件包括数据采集仪主机、电源适配器、USB数据线、使用说明书。

2. 技术参数为了更好地了解产品的功能和性能，以下是数据采集仪的一些主要技术参数：- 采集通道数：8个- 采集精度：16位- 采样频率：最高1000Hz- 存储容量：最大支持64GB的SD卡- 数据传输接口：USB、Wi-Fi、蓝牙三、使用方法1. 准备工作在开始使用数据采集仪之前，请确保已经完成以下准备工作：- 将数据采集仪主机连接到电源，并确保电源正常；- 插入SD卡，确保存储容量充足；- 通过USB数据线将数据采集仪与电脑连接。

2. 采集设置- 打开数据采集仪主机，进入菜单界面；- 使用上下方向键选择“采集设置”选项，并按确认键进入；- 针对不同的采集需求，设置采样频率、采集通道数等参数；- 根据需要选择数据采集的时间段或触发条件。

如需设置触发条件，请选择“触发设置”选项。

3. 数据采集- 设置完毕后，按下开始采集按钮，数据采集仪将开始工作；- 在采集过程中，请确保设备平稳放置，避免产生干扰；- 采集完成后，保存数据并关机。

4. 数据导出和分析- 断开数据采集仪与电脑的连接，将SD卡插入读卡器；- 此时，可以使用电脑上的数据处理软件进行数据导出和分析；- 使用分析软件，打开数据文件，进行数据处理、绘图等操作。

四、注意事项1. 使用环境数据采集仪适用于室内和室外环境，但请注意避免潮湿、高温、高压、腐蚀性气体等可能对设备造成损害的环境。

2. 使用方法- 请按照本说明书的步骤正确操作数据采集仪，避免因错误操作导致设备故障或数据丢失；- 在操作过程中，请勿拆卸数据采集仪主机或随意改动设备内部元件；- 避免让数据采集仪与尖锐物品直接接触，以防刮伤设备表面。
