PCI8360V PCI总线数据采集卡简明手册

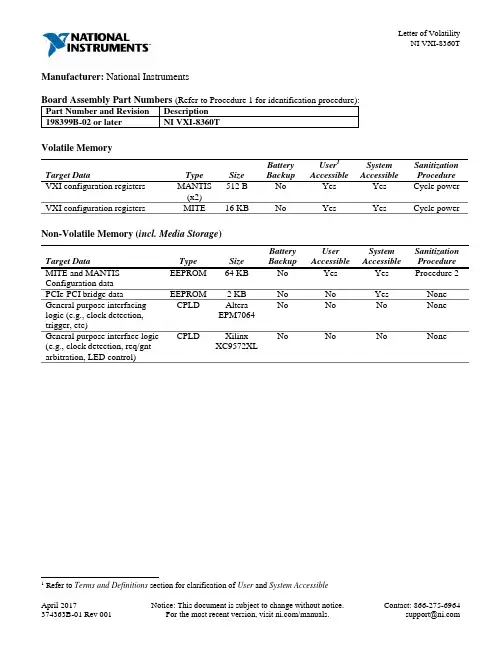

Manufacturer: National InstrumentsVolatile MemoryTarget Data Type Size BatteryBackupUser1AccessibleSystemAccessibleSanitizationProcedureVXI configuration registers MANTIS(x2)512 B No Yes Yes Cycle power VXI configuration registers MITE 16 KB No Yes Yes Cycle power Non-Volatile Memory (incl. Media Storage)Target Data Type Size Backup Accessible Accessible Procedure MITE and MANTISConfiguration dataEEPROM 64 KB No Yes Yes Procedure 2 PCIe-PCI bridge data EEPROM 2 KB No No Yes NoneGeneral purpose interfacing logic (e.g., clock detection, trigger, etc) CPLD AlteraEPM7064No No No NoneGeneral purpose interface logic (e.g., clock detection, req/gnt arbitration, LED control) CPLD XilinxXC9572XLNo No No None1 Refer to Terms and Definitions section for clarification of User and System AccessibleProceduresProcedure 1 – Board Assembly Part Number identification:To determine the Board Assembly Part Number and Revision, refer to the large label applied to the back surface of your product (on the non-removable aluminum module assembly cover). The Assembly Part Number should be formatted as “######a-##L”.Procedure 2 – MITE and MANTIS Data EEPROM:To clear the user-accessible data from the MITE and MANTIS Data EEPROM, complete the following steps:1.With jumper W5 in the default location (Boot from User Configuration), power on the computer. Thecomputer should boot this time because the factory-default configuration is being used to initialize theNI VXI-8360T controller.2.Right-click on the VXI system in MAX and select the Hardware Configuration utility.3.In the General tab under Quick Configuration select Default Configuration.4.Click Yes in the pop up box if you are sure you want to restore the factory defaults.5.Click OK in the hardware configuration panel to save the settings.6.After saving the configuration, restart the system for changes to take effect.Terms and DefinitionsCycle Power:The process of completely removing power from the device and its components and allowing for adequate discharge. This process includes a complete shutdown of the PC and/or chassis containing the device; a reboot is not sufficient for the completion of this process.Volatile Memory:Requires power to maintain the stored information. When power is removed from this memory, its contents are lost. This type of memory typically contains application specific data such as capture waveforms.Non-Volatile Memory:Power is not required to maintain the stored information. Device retains its contents when power is removed.This type of memory typically contains information necessary to boot, configure, or calibrate the product or may include device power up states.User Accessible:The component is read and/or write addressable such that a user can store arbitrary information to the component from the host using a publicly distributed NI tool, such as a Driver API, the System Configuration API, or MAX. System Accessible:The component is read and/or write addressable from the host without the need to physically alter the product. Clearing:Per NIST Special Publication 800-88 Revision 1, “clearing” is a logical technique to sanitize data in all User Accessible storage locations for protection against simple non-invasive data recovery techniques using the same interface available to the user; typically applied through the standard read and write commands to the storage device.Sanitization:Per NIST Special Publication 800-88 Revision 1, “sanitization” is a process to render access to “Target Data” on the media infeasible for a given level of effort. In this document, clearing is the degree of sanitization described.。

U64 Channel Single-Ended or 32 Differential InputsU16-Bit A/D ResolutionU200 kHz Sample RateU A nalog TriggerU T wo 16-Bit D/A Outputs U O ne 16-Bit Counterand 32 Bits Digital I/OU F ully Plug-and-Playand Auto-CalibratingThe PCI-DAS6402-16 analog and digital I/O board sets a new standard for high channel count, high resolution data acquisition on the PCI-bus. Offering 64 single-ended or 32 differential 16-bit analog inputs with sample rates up to 200 kHz, two16-bit analog outputs, 32 bits of digital I/O and one 16-bit counter. The board offers a variety of analog and digital trigger modes with trigger levels and direction selectable by software.The PCI-DAS6402-16 is completely plug-and-play. There are no switches, jumpers or potentiometers on the board. All board addresses, interrupt channels, etc. are set by your computer’s plug-and-play software. Even calibration is performed via software by using on-board trim D/A converters.Analog InputsThe PCI-DAS6402-16 provides 32 fully differential or 64 single-ended analog inputs. The input mode is software selectable, with no switches or jumpers to set. The board offers a 200 kHz maximum sample rateat any gain setting (for multiple channel scanning, divide 200 kHz by the number of channels). An 8 Kilosample gain/channel queue is available making long, complex sample sequencing simple. An 8 K sample FIFO assures data taken from the board is transferred into computer memory without the possibility of missed samples. Software or the gain/channel queue selects the bipolar/unipolar input configuration as well as selecting among the input ranges. The table below details the input ranges and resolutions for the available input configurations and gains.High Speed, 16-Bit, 64 Channel Analog Input Board with Analog Outputs and Digital I/O for the PCI BusPCI-DAS6402-16Burst ModeChannel-to-channel skew is the result of multiplexing the A/D inputs and is defined as the time between consecutive samples. Burst mode minimizes channel-to-channel skew by clocking the A/D at a high rate between successive samples within a scan, and then waiting a specified time before starting an new scan. The PCI-DAS6402 provides burst mode with a 5µS minimum sample skew/delay.Analog OutputsThe PCI-DAS6402-16 provides two high speed 16-bit analog outputs. The analog outputs are updated via on-board 16 K FIFO and providea 100 KHz max. update rate. Repetitive D/A-based waveforms can be stored in on-board memory and generated without requiring ongoing PCI bus transfers. Software selectable ranges of 0 to 10 V,0 to 5 V, ±10 V and ±5 V are available, and channels may beset at different ranges. The board supports simultaneous full speed operation of both the A/D and D/A. Parallel Digital I/OThe PCI-DAS6402-16 provides32 bits of digital I/O. An 82C55chip provides 24 bits of CMOS compatible I/O at the board’s 40-pin auxiliary connector. Four LSTTL compatible digital inputs and four outputs are also provided on the main 100-pin.PCI-DAS6402-16connector and installs in any unused slot. This 37-pin connector is then pin compatible with all DIO24 series boards (and all of our 8- and 24-bit digital signal conditioning boards). Alternatively, the 40-pin header may be brought out directly withthe C40FF-2 cable and connected directly to a CIO-MINI40 screw terminal board.Software SupportThe PCI-DAS6402 series is supplied with InstaCal software for calibration and test. In addition, it is also supported by the optional Universal Library. The Universal Library isa set of I/O libraries and driversfor those users creating their own custom programs. The Universal Library is compatible with most Windows (32-bit) based languages and supports the entire PCI-DAS and CIO families of boards. An optional driver for LabVIEW is also available. SpecificationsANALOG INPUTResolution: 16-bitsNumber of Channels: 32 diff/64 SE, software selectableA/D Conversion Time: 5 µs Sample Rate: 200 Khz (divide by number of channels in use) Programmable Ranges: ±10 V,±5 V, ±2.5 V, ±1.25 V, 0 to 10 V,0 to 5 V, 0 to 2.5 V, 0 to 1.25 VA/D Pacing: programmable: internal counter, external source or software polledChannel/Gain Queue: 8192 samples.Burst Mode: software selectable option, skew = 5 µsANALOGCounter/TimersThe PCI-DAS6402-16 provides one 16-bit down counter (1⁄3 of an 82C54). The counter provides clock, gate and output connections at the user I/O connector.WiringAll analog, triggering and counter/ timer connections are through a 100-pin high-density connector. The C100FF-XX series cable splits the 100 pins into separate 50-pin cables. The first 50-pin cable contains the signals from pins 1-50, while the second carries pins 51-100. These 50-pin connectors are compatible with the CIO-MINI50, and BNC-series of interconnects. The 24-bits of high current digital I/O are available on an 40 pin header. From the 40-pin header the user connect to the optional BP40-37 which brings these pins out to the standardA/D Trigger Sources:External: analog or digitalA/D TRIGGERING MODES Digital: SW configurable for edge (triggered) or level-activated (gated). programmable polarity (rising/falling edge, high/low gate).Analog: SW configurable for above/ below reference, in/out window and hysteresis.Pre-Trigger: unlimited pre- and post-trigger sample sizes, compatible with digital and analog trigger modes Diff. Linearity Error: ±1.25 V range, ±3 LSB, all other ranges ±1 LSBIntegral Linearity Error: ±1.25 V range, ±3 LSB. all other ranges,±1.5 LSBInput Leakage Current: 200 nA (25 Deg C)Input Impedance: 10 Meg Ohms, min Maximum Input Voltage: ±15 V COUNTERSConfiguration: one 16-bit down counter (1/3 of an 82C54)Clock Input Frequency: 10 Mhz max High Pulse Width (clk input): 30 ns minLow pulse Width (clk input):50 ns minGate Width High or Low: 50 ns min Input Low Voltage: 0.8 V max Input High Voltage: 2.0 V minOutput Low Voltage: 0.4 V maxOutput High Voltage: 3.0 V minANALOG OUTPUTSResolution: 16-bitsNumber of Channels: 2Voltage Ranges: ±10 V, ±5 V,0 to 5 V, 0 to 10 V. (each channelindependently programmable)D/A Update Rate: 100 KHz on eachD/A operating in single channel orsimultaneous update modeArbitrary Waveform Mode:supports repetitive waveforms to16 KsampleD/A Pacing: internal or externalclock or software pacedD/A Trigger Modes: software orexternal gateOffset Error: ±100 uV max, all rangesDifferential Nonlinearity:±1 LSB maxIntegral Nonlinearity: ±1 LSB maxSettling Time (10V step to.0008%): 6µs typSlew Rate: 10 V ranges, 6 V/uS.5 V ranges, 3 V/uSCurrent Drive: ±5 mA minShort-Circuit Current: ± 35 mAindefiniteOutput Impedance: 0.1 Ohms maxMiscellaneous: power up/reset, allDAC’s set to 0 voltsLLGND1IN0HI2IN32/IN0LO34567891011121314151617LLGND18IN8HI19202122232425262728293031323334DAORTN35VDAC036DA1RTN37VDAC138CTRCLK39CTRGATE40CTROUT_BUF41EXTADCCONVERT42ATRIGIN43DIN044TRIG145DIN146TRIG247VDD48STARTSCAN_BUF49GND50IN1HIIN33/IN1LOIN2HIIN34/IN2LOIN3HIIN35/IN3LOIN4HIIN36/IN4LOIN5HIIN37/IN5LOIN6HIIN38/IN6LOIN7HIIN39/IN7LOIN40/IN8LOIN9HIIN41/IN9LOIN10HIIN42/IN10LOIN11HIIN43/IN11LOIN12HIIN44/IN12LOIN13HIIN45/IN13LOIN14HIIN46/IN14LOIN15HIIN47/IN15LO51525354555657585960616263646566676869707172737475767778798081828384858687888990+12V91GND92-12V939495SCANCLK_BUF96979899XINT100GNDLLGNDIN16HIIN48/IN16LOIN17HIIN49/IN17LOIN18HIIN50/IN18LOIN19HIIN51/IN19LOIN20HIIN52/IN20LOIN21HIIN53/IN21LOIN22HIIN54/IN22LOIN23HIIN55/IN23LOLLGNDIN24HIIN56/IN24LOIN25HIIN57/IN25LOIN26HIIN58/IN26LOIN27HIIN59/IN27LOIN28HIIN60/IN28LOIN29HIIN61/IN29LOIN30HIIN62/IN30LOIN31HIIN63/IN31LODOUT0DOUT1DOUT2DOUT3GNDDIN2DIN3EXTDACUPDATEDACTRIGAIGATEPCI-DAS6402/16Main ConnectorPCI-DAS6402-16 100 Pin ConnectorNC1NC3PB75PB67PB59PB411PB313PB215PB117PB019GND21NC23GND25NC27GND29NC31GND33+5V35GND37NC392+5V4GND6PC78PC610PC512PC414PC316PC218PC120PC022PA724PA626PA528PA430PA332PA234PA136PA038NC40NCAuxiliary/Digital Connector DiagramPCI-DAS6402-16 40 Pin ConnectorDIGITAL I/O Digital Bits: 32Configuration: 24-bit, 82C55 at Aux 40-pin connector, 4 dedicated input & 4 dedicated output bits on 100-pin main connectorConfiguration: 2 banks of 8, 2 banks of 4, programmable by bank as input or outputDefault/Reset State: input, high impedance 82C55Output High: 2.4 volts @ -2.5 mA minOutput Low: 0.5 volts @ 2.5 mA minInput High: 2.0 volts min, 7 volts absolute maxInput Low: 0.8 volts max, -0.5 volts absolute minDEDICATED I/O BITS (4 input, 4 output)Input / Output Device: 74LS175Default/Reset State: all 4 outputs to logic lowOutput High: 2.4 volts @ -0.4 mA minOutput Low: 0.5 volts @ 8.0 mA minInput High: 2.0 volts min, 7 volts absolute maxInput Low: 0.8 volts max, -0.5 volts absolute minINTERRUPTSInterrupt Enable: software programmableInterrupt Sources: external(rising TTL edge event) or a variety of internal FIFO status sources ENVIRONMENTALOperating Temperature Range: 0 to 70°CStorage Temperature Range: -40 to 100°CHumidity: 0 to 90% non-condensingPower Consumption: operating, +**************,3.1AmaxOrdering Example:PCI-DAS6402-16 card, two CIO-MINI50 terminal panels, one C100FF-2 cable, one CIO-MINI40 terminal panel, one C40FF-2 cable, and OMEGACARE SM 1-year extended warranty for PCI-DAS6402-16(adds 1 year to standard 3-year warranty).The CIO-MINI50 screw terminal boardDASWizard is an optional software program that provides direct data collection into Microsoft Excel.OMEGACARE SM extendedwarranty program is available for models shown on this page. Ask your sales representative for full details when placing an order. OMEGACARE SM covers parts, labor and equivalent loaners.。

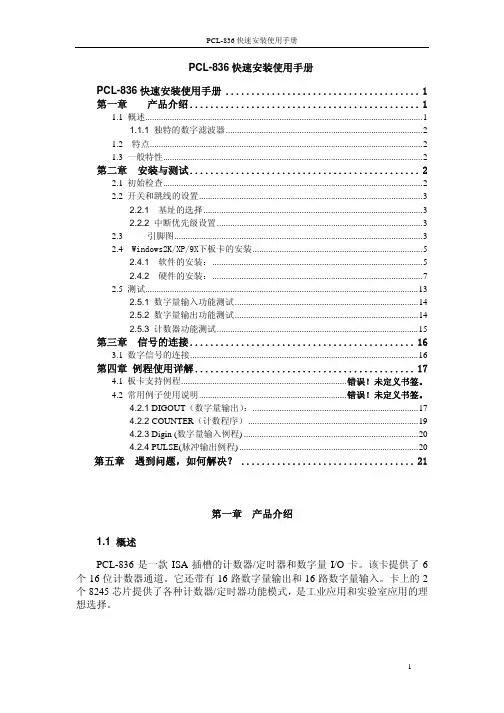

PCL-836快速安装使用手册PCL-836快速安装使用手册 (1)第一章产品介绍 (1)1.1 概述 (1)1.1.1 独特的数字滤波器 (2)1.2 特点 (2)1.3 一般特性 (2)第二章 安装与测试 (2)2.1 初始检查 (2)2.2 开关和跳线的设置 (3)2.2.1 基址的选择 (3)2.2.2 中断优先级设置 (3)2.3 引脚图 (3)2.4 Windows2K/XP/9X下板卡的安装 (5)2.4.1 软件的安装： (5)2.4.2硬件的安装： (7)2.5 测试 (13)2.5.1 数字量输入功能测试 (14)2.5.2 数字量输出功能测试 (14)2.5.3 计数器功能测试 (15)第三章 信号的连接 (16)3.1 数字信号的连接 (16)第四章 例程使用详解 (17)4.1 板卡支持例程..........................................................................错误！未定义书签。

4.2 常用例子使用说明..................................................................错误！未定义书签。

4.2.1 DIGOUT（数字量输出）： (17)4.2.2 COUNTER（计数程序） (19)4.2.3 Digin (数字量输入例程) (20)4.2.4 PULSE(脉冲输出例程) (20)第五章 遇到问题，如何解决？ (21)第一章 产品介绍1.1 概述PCL-836是一款ISA插槽的计数器/定时器和数字量I/O卡。

该卡提供了6个16位计数器通道。

它还带有16路数字量输出和16路数字量输入。

卡上的2个8245芯片提供了各种计数器/定时器功能模式，是工业应用和实验室应用的理想选择。

1.1.1 独特的数字滤波器PCL-836带有1个独特的数字滤波器，可以消除输入信号中的噪声。

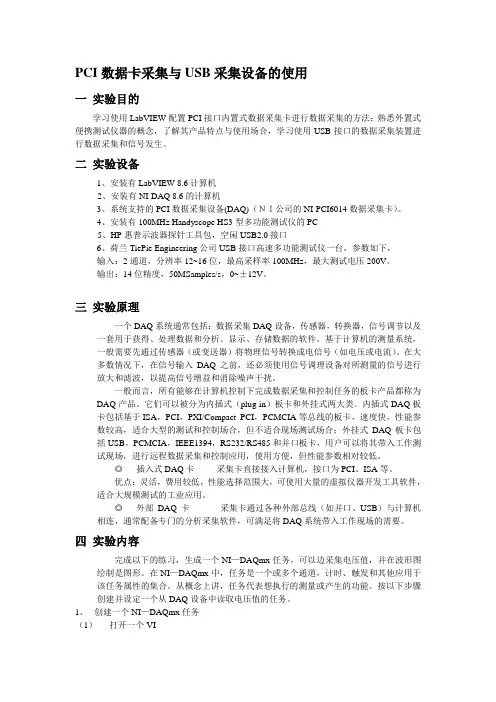

PCI数据卡采集与USB采集设备的使用一实验目的学习使用LabVIEW配置PCI接口内置式数据采集卡进行数据采集的方法；熟悉外置式便携测试仪器的概念，了解其产品特点与使用场合，学习使用USB接口的数据采集装置进行数据采集和信号发生。

二实验设备1、安装有LabVIEW 8.6计算机2、安装有NI-DAQ 8.6的计算机3、系统支持的PCI数据采集设备(DAQ)（ＮＩ公司的NI-PCI6014数据采集卡）。

4、安装有100MHz Handyscope HS3型多功能测试仪的PC5、HP惠普示波器探针工具包，空闲USB2.0接口6、荷兰TiePie Engineering公司USB接口高速多功能测试仪一台，参数如下，输入：2通道，分辨率12~16位，最高采样率100MHz，最大测试电压200V。

输出：14位精度，50MSamples/s，0~±12V。

三实验原理一个DAQ系统通常包括：数据采集DAQ设备，传感器，转换器，信号调节以及一套用于获得、处理数据和分析、显示、存储数据的软件。

基于计算机的测量系统，一般需要先通过传感器（或变送器）将物理信号转换成电信号（如电压或电流）。

在大多数情况下，在信号输入DAQ之前，还必须使用信号调理设备对所测量的信号进行放大和滤波，以提高信号增益和消除噪声干扰。

一般而言，所有能够在计算机控制下完成数据采集和控制任务的板卡产品都称为DAQ产品。

它们可以被分为内插式（plug-in）板卡和外挂式两大类。

内插式DAQ板卡包括基于ISA，PCI，PXI/Compact PCI，PCMCIA等总线的板卡，速度快，性能参数较高，适合大型的测试和控制场合，但不适合现场测试场合；外挂式DAQ板卡包括USB，PCMCIA，IEEE1394，RS232/RS485和并口板卡，用户可以将其带入工作测试现场，进行远程数据采集和控制应用，使用方便，但性能参数相对较低。

◎插入式DAQ卡采集卡直接接入计算机，接口为PCI、ISA等。

PCI光栅和编码器数据采集器ＲＳPCIＲＳ说明书西安红日科技Tel************Fax************ Web:QQ:282429943目录第一章功能描述 (3)第二章外观 (4)第三章引脚说明 (5)第四章工作环境 (6)第五章驱动软件安装 (7)第六章DEMO应用程序安装 (8)第七章二次开发动态连接库涵数接口说明 (9)第一章功能描述１、过零位清零功能、过零位次数输出（圈数1M的计数长度±524287；脉冲计数4M的计数长度±2097151）。

２、每轴输入两路９０度相位差信号。

采集器完成4细分。

３、圈数与脉冲计数辩向功能。

４、计数值圈数1M的计数长度±524287；脉冲计数4M的计数长度±2097151。

５、过零位清零功能可程控。

６、最高允许３００ＭＨz的信号输入。

７、可接入四个编码器或16个光栅信号输入。

8、PCI自供电，不需电源。

9、输入高电平最低电位1.51V,输入高电平最高电位5V。

10、输入低电平最高电位1.49V,输入低电平最低电位-0.5V。

11、过零中断功能可程控，中断后上报过零后的圈数和脉冲计数。

第二章外观.第三章引脚说明编码器或光栅信号输入(34芯）PIN号名称说明１AIN+Ａ第一路编码器+Ａ输入14AIN+B第一路编码器+B输入2AIN+Z第一路编码器过零+Z输入15AIN-Ａ第一路编码器-Ａ输入3AIN-B第一路编码器-B输入16AIN-Z第一路编码器过零-Z输入4BIN+Ａ第二路编码器+Ａ输入17BIN+B第二路编码器+B输入5BIN+Z第二路编码器过零+Z输入18BIN-Ａ第二路编码器-Ａ输入6BIN-B第二路编码器-B输入19BIN-Z第二路编码器过零-Z输入7CIN+Ａ第三路编码器+Ａ输入20CIN+B第三路编码器+B输入8CIN+Z第三路编码器过零+Z输入21CIN-Ａ第三路编码器-Ａ输入9CIN-B第三路编码器-B输入22CIN-Z第三路编码器过零-Z输入10DIN+Ａ第四路编码器+Ａ输入23DIN+B第四路编码器+B输入11DIN+Z第四路编码器过零+Z输入24DIN-Ａ第四路编码器-Ａ输入12DIN-B第四路编码器-B输入25DIN-Z第四路编码器过零-Z输入13地线GND第四章工作环境工作温度：-40℃－+120℃存储温度：-50℃－+160℃第五章驱动软件安装1、把卡插入PC的PCI插槽2、运行光盘中的install.bat3、系统提示找到新的硬件，选择“从列表或指定位置安装（高级），再点击“下一步”用浏览器指到”光盘的/WDXPDRIVER“目录。

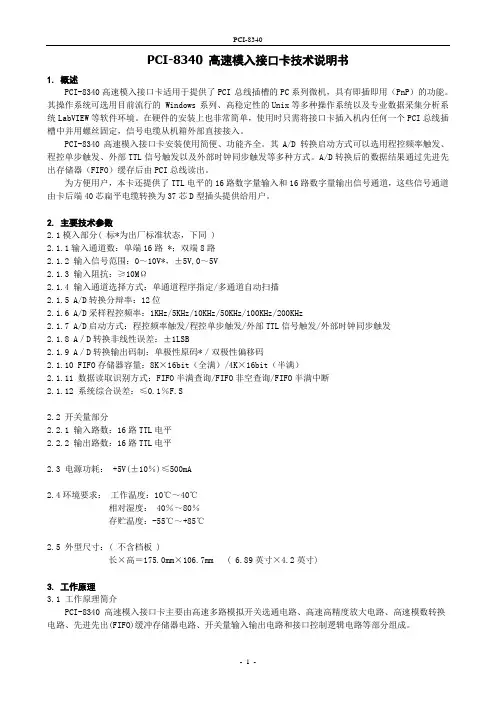

PCI-8340 高速模入接口卡技术说明书1. 概述PCI-8340高速模入接口卡适用于提供了PCI 总线插槽的PC系列微机，具有即插即用（PnP）的功能。

其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。

在硬件的安装上也非常简单，使用时只需将接口卡插入机内任何一个PCI总线插槽中并用螺丝固定，信号电缆从机箱外部直接接入。

PCI-8340高速模入接口卡安装使用简便、功能齐全。

其A/D 转换启动方式可以选用程控频率触发、程控单步触发、外部TTL信号触发以及外部时钟同步触发等多种方式。

A/D转换后的数据结果通过先进先出存储器（FIFO）缓存后由PCI总线读出。

为方便用户，本卡还提供了TTL电平的16路数字量输入和16路数字量输出信号通道，这些信号通道由卡后端40芯扁平电缆转换为37芯D型插头提供给用户。

2. 主要技术参数2.1模入部分( 标*为出厂标准状态，下同 )2.1.1输入通道数：单端16路 *；双端8路2.1.2 输入信号范围：0～10V*，±5V,0～5V2.1.3 输入阻抗：≥10MΩ2.1.4 输入通道选择方式：单通道程序指定/多通道自动扫描2.1.5 A/D转换分辩率：12位2.1.6 A/D采样程控频率：1KHz/5KHz/10KHz/50KHz/100KHz/200KHz2.1.7 A/D启动方式：程控频率触发/程控单步触发/外部TTL信号触发/外部时钟同步触发2.1.8 A／D转换非线性误差：±1LSB2.1.9 A／D转换输出码制：单极性原码*／双极性偏移码2.1.10 FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）2.1.11 数据读取识别方式：FIFO半满查询/FIFO非空查询/FIFO半满中断2.1.12 系统综合误差：≤0.1％F.S2.2 开关量部分2.2.1 输入路数：16路TTL电平2.2.2 输出路数：16路TTL电平2.3 电源功耗： +5V(±10％)≤500mA2.4环境要求：工作温度：10℃～40℃相对湿度： 40％～80％存贮温度：-55℃～+85℃2.5 外型尺寸：( 不含档板 )长×高＝175.0mm×106.7mm ( 6.89英寸×4.2英寸)3. 工作原理3.1 工作原理简介PCI-8340 高速模入接口卡主要由高速多路模拟开关选通电路、高速高精度放大电路、高速模数转换电路、先进先出(FIFO)缓冲存储器电路、开关量输入输出电路和接口控制逻辑电路等部分组成。

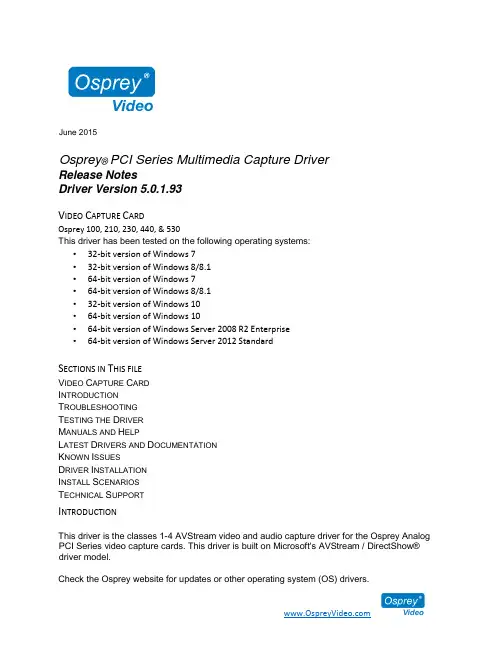

June 2015Osprey® PCI Series Multimedia Capture DriverRelease NotesDriver Version 5.0.1.93V IDEO C APTURE C ARDOsprey 100, 210, 230, 440, & 530This driver has been tested on the following operating systems:•32-bit version of Windows 7•32-bit version of Windows 8/8.1•64-bit version of Windows 7•64-bit version of Windows 8/8.1•32-bit version of Windows 10•64-bit version of Windows 10•64-bit version of Windows Server 2008 R2 Enterprise•64-bit version of Windows Server 2012 StandardS ECTIONS IN T HIS FILEV IDEO C APTURE C ARDI NTRODUCTIONT ROUBLESHOOTINGT ESTING THE D RIVERM ANUALS AND H ELPL ATEST D RIVERS AND D OCUMENTATIONK NOWN I SSUESD RIVER I NSTALLATIONI NSTALL S CENARIOST ECHNICAL S UPPORTI NTRODUCTIONThis driver is the classes 1-4 AVStream video and audio capture driver for the Osprey Analog PCI Series video capture cards. This driver is built on Microsoft's AVStream / DirectShow® driver model.Check the Osprey website for updates or other operating system (OS) drivers.This driver works only with genuine Osprey video capture cards designed and marketed by Osprey Video, Inc of Carrollton, TX USA.T ROUBLESHOOTINGIf the installation program for this driver appears to hang, press Alt+Tab to ensure the installation screen is not hidden.The Digital Signature Not Found window may appear during the installation. Click Continue Anyway to dismiss this dialog.The diagnostic tab should only be used at the direction of an Osprey technical representative. Invoking tests or setting the wrong value could lock up the computer.T ESTING THE D RIVERThe driver is able to access the properties for the card through most major DirectShow applications such as Microsoft Windows Media Encoder or Flash Media Encoder. For detailed information on how to select the Osprey card and access the video properties, see the documentation with the third-party software.M ANUALS AND H ELPRefer to the Osprey Analog PCIe Series User Guide for detailed information about the Osprey driver.L ATEST D RIVERS AND D OCUMENTATIONBefore installing, check the Osprey website at for the latest drivers and documentation.If there is no newer driver at the time of your installation, periodically check the website for newer versions.K NOWN I SSUESThis release is not WHQL-certified.L ATEST InstallationThe examples provided are for Microsoft Windows 7, other OS versions may vary. Depending on your system setup, you will have multiple options for the installation of the Osprey Multimedia drivers.If you need to re-install this Osprey Analog PCI Series driver, you must uninstall any previous Osprey Analog PCI Series driver and reboot.I NSTALL S CENARIOSIn most cases, the most efficient and complete installation method is to install the Osprey driver before installing the card. The install program automates the Plug and Play steps required to install the drivers and ensures they are performed correctly.Following are the different scenarios and their methods of installation: Threemain situations may apply to you:Scenario 1: Osprey card(s) not physically installed in the PC. * RECOMMENDED METHOD*Scenario 2: Osprey card(s) physically installed, but Osprey software not installed. Scenario 3: Osprey card(s) physically installed, and previous Osprey software installed.•You must uninstall all previous installations of the Osprey Analog PCI Series driver before installing this version. You must also reboot your computer after uninstalling.•It is possible to install the Osprey Analog PCI Series driver using the Hardware Installation Wizard. Select Have disk and navigate to the Drivers directory located onthe installation disk to select the INF file. This advanced feature will not be supported by documentation or Customer Support. Use this method at your own risk.•The installer provides a Custom installation option, which allows selected installation.•Although the installer allows drivers to reside across mapped network drives, this method is not recommended because it will not allow a proper uninstall.Scenario 1: Osprey Card(s) Not Physically Installed in the PCThis scenario is called the Preinstall Scenario. After the install is run, as soon as an Osprey card is installed in the PC, it is detected and its drivers are started automatically. 1. Double-click the Microsoft Windows MSI installer file to start the installation.2. If you choose to do a custom install, select Destination Folders and Program Folders whenprompted.3. You will then be prompted to preinstall the drivers. Select Yes to continue.4. The Osprey software is now fully installed. It will be ready for use after you install the Ospreycard in your computer.5. When you are ready to install the card, shut down and install the Osprey card inside yourcomputer, then power up the computer. The OS will detect the newly present Osprey card, and begin to activate the pre-installed driver. The Osprey card will then be ready for use. Scenario 2: Osprey Analog PCI Series Card(s) Physically Installed, But Osprey Software Not InstalledRun the installation program:When you start the OS for the first time after the Osprey card is installed, the New Hardware Found wizard may appear one or more times. Cancel out of these wizards.After the OS has finished starting, do the following:1. Double-click the MSI installer file. This action will start the installation program.2. If you choose to do a custom install, select Destination Folders and Program Folders whenprompted.3. When the installation is finished, reboot the PC for the configuration changes to take effect. Scenario 3: Osprey Analog PCI Series Card(s) Physically Installed, and Previous Osprey Software InstalledThis scenario is for the case when the Osprey card is physically installed in the PC and there is a previous installation of the Osprey drivers.It is necessary to uninstall the old driver before installing the new driver. You must also reboot your computer after uninstalling.After restarting, the New Hardware Found wizard may appear one or more times. Cancel out of these wizards.Run the installation program:1. Double-click the MSI install file. This action will start the installation program.2. If you choose to do a custom install, select Destination Folders and Program Folders whenprompted.3. When the installation is finished, reboot the PC for the configuration changes to take effect. T ECHNICAL S UPPORTPhone: 972-488-7156Email:***********************Web: Product specifications and availability may change without notice.2017 Osprey Video, Inc. Osprey®, SimulStream® (and design) TM are registered trademarks Osprey Video or its subsidiaries. All other trademarks are the property of their respective owners.。

PC-6311D模入模出接口卡技术阐明书1.概述：PC-6311D 模入模出接口卡合用于具备ISA 总线PC系列微机，具备较好兼容性，CPU从当前广泛使用64位解决器直到初期16位解决器均可合用，操作系统可选用典型MS-DOS，当前流行Windows系列，高稳定性Unix等各种操作系统以及专业数据采集分析系统 LabVIEW 等软件环境。

在硬件安装上也非常简朴,使用时只需将接口卡插入机内任何一种ISA总线插槽中,信号电缆从机箱外部直接接入。

也可插入我所研制PC扩展箱内使用。

PC-6311D模入模出接口卡安装使用以便，程序编制简朴。

其模入模出及I／O信号均由卡上37芯D型插头及另配转换插头与外部信号源和设备连接。

对于模入某些，顾客可依照实际需要选取单端或双端输入方式。

对于模出某些，顾客可依照控制对象需要选取电压或电流输出方式以及不同量程。

2. 重要技术参数：2.1 模入某些2.1.1输入通道数：(标*为出厂原则状态,下同)单端32路；* / 双端16路2.1.2输入信号范畴：0V～10V*；/ ±5V2.1.3输入阻抗：≥10MΩ2.1.4A／D转换辨别率：12位2.1.5A／D转换速度：10μS2.1.6A／D启动方式：程序启动／外触发启动2.1.7A／D转换结束辨认：程序查询／中断方式2.1.8A／D转换非线性误差：±1LSB2.1.9A／D转换输出码制：单极性原码*／双极性偏移码2.2.10系统综合误差：≤0.2％ FSR2.2 模出某些：2.2.1输出通道数：2路 (互相独立，可同步或分别输出，具备上电自动清零功能。

)2.2.2输出范畴：电压方式：0～5V；0～10V*；±5V；±2.5V电流方式：0～10mA；4～20mA2.2.3输出阻抗：≤2Ω (电压方式)2.2.4D／A转换器件：DAC12102.2.5D／A转换辨别率：12位2.2.6D／A转换输入码制：二进制原码(单极性输出方式时)*;二进制偏移码(双极性电压输出方式时)2.2.7D／A转换综合建立时间：≤2μS2.2.8D／A转换综合误差：电压方式：≤0.2％ FSR电流方式：≤ 1％ FSR2.2.9电流输出方式负载电阻范畴：使用机内＋12V电源时：0～250Ω外加＋24V电源时：0～750Ω2.3 数字量输入输出某些：2.3.1DI：8路；TTL原则电平2.3.2 DO：8路；TTL原则电平；有输出锁存功能2.4 电源功耗：＋5V(±10％)≤400mA;＋12V(±10％)≤100mA;－5V(±10％)≤10mA2.5 使用环境规定：工作温度：10℃～40℃;相对湿度：40％～80％;存贮温度：－55℃～＋85℃2.6 外型尺寸：(不含档板)长×高＝182.6mm×106.7 mm (7.2英寸×4.2英寸) 3. 工作原理：PC-6311D模入模出接口卡重要由模数转换电路、数模转换电路、数字量输入输出电路、接口控制逻辑电路构成。

PCI-8360V驱动1.2版说明一、驱动适用范围1. 适用于windows98,2K,XP系统2. 编程适用于VC,VB,Delphi等决大多数编程语言二、与上一个版本驱动的区别1. 增加了一些错误号2. 函数名普遍加了前缀“ZT8360V”3. 废弃了用结构体传递参数的方式三、驱动函数的参数说明请以这个版本驱动中的《PCI8360V.h》文件中所述为准。

《PCI8360V.h》是一个纯文本文件，可用写字板或WORD打开。

推荐：如果用 VC 或 UltraEdit 打开，其中的注释及关键字会有不同的颜色，从而有助于阅读。

四、编程思路1. 首先在程序初始化时调用 ZT8360V_OpenDevice 函数，用于打开设备，只调一次即可；2. 调用其他函数，完成AD等工作3. 在程序退出前调用 ZT8360V_CloseDevice 函数提示：1. 在这版驱动中，板卡的序号是从1开始的2. 如果函数返回 -1，应该调用ZT8360V_ClearLastErr 函数得到错误号，然后去《PCI8360V.h》文件中查找这个错误号对应的含义。

3. 一旦错误号不为0，如果想重新使函数正常工作，必须调用ZT8360V_ClearLastErr 函数清除错误号。

五、驱动的安装方法，以在wondows2000中安装为例板卡安装后，第1次启动计算机会出现如下画面：用户可按如下步骤安装：第1步：请点“下一步”第2步：选择第2个选项，然后点“下一步”第3步：选择“其它设备”选项，然后点“下一步”第4步：直接点“从磁盘安装(H)”第5步：点“浏览(B)”第6步：选中PCI8360V驱动所在目录中的“PCI8360V.inf”，然后点“打开(O)”第7步：在这个画面点“确定”第8步：在这个画面点“下一步”第9步：如果出现这个画面，请点“是(Y)”第10步：在这个画面点“下一步”第11步：在这个画面点“完成”第12步：在“设备管理器”中查看这个设备状态是否正常第13步：最好重启系统，再运行驱动目录中带的test8360V程序。

PCI8360V声明:本手册的版权归本公司所有，并保留所有的权利。

本公司的权利，恕不另行通知。

若未经过本公司事先明确的书面授权，任何其他公司或个人均不允许以商业获利目的来复制、抄袭、翻译或者传播本手册任意内容。

订购产品前，请向本公司详细了解产品性能是否符合您的要求。

具体产品并不完全具备本手册的全部描述的功能，客户可根据实际需要增加产品的功能，具体情况请跟本公司的技术员或业务员联系。

本手册提供的资料力求准确和可靠。

然而，本公司对侵权使用本手册而造成的各种后果不承担任何法律责任。

安全使用常识:• 使用前,请务必仔细阅读产品用户手册。

• 当需要对产品进行操作时请先关闭电源。

• 不要带电插拔,以免部分敏感元件被瞬间冲击电压烧毁。

• 操作者需采取防静电措施后才能触摸产品。

•避免频繁开关机对产品造成不必要的损坏目 录第一章 产品介绍 (2)1.1 概述 (2)1.1.1 卡上32路（单）/16路(差分)模拟输入 (2)1.1.2 卡上16路数字量输入和16路数字量输出 (2)1.1.3 卡上3路可编程计数器 (2)1.1.4 重新启动数字量保持输出值 (2)1.2 特点 (3)1.3 一般特性 (3)第二章 安装与测试 (3)2.1 初始检查 (3)2.2 跳线分布图 (3)2.3 跳线设置 (4)2.3.1 模拟输入单端/差分方式跳线说明 --JP2、JP6 (4)2.3.2 模拟输入量程跳线说明 –JP1、JP3、JP4、JP5 (4)2.3.3 计数器配置跳线说明 –JP8 (4)2.4 Windows9X/2K/XP下板卡的安装 (5)2.4.1 软件的安装 (5)2.4.2 硬件的安装 (8)2.5 测试 (8)2.5.1 模拟输入功能测试 (9)2.5.2 开关量输入功能测试 (9)2.5.3 开关量输出功能测试 (9)2.5.4 计数器输入功能测试 (9)第三章 连接说明 (10)3.1管脚及电位器分布图 (10)3.1.1 模拟输入管脚说明 —J1 (11)3.1.2 数字量输入输出管脚说明 —J2 (11)3.1.3 电位器功能说明 (13)3.2 模拟输入连接 (13)3.2.1 单端模拟输入连接及注意事项 (13)3.2.2 双端模拟输入连接及注意事项 (14)3.3 数字量输入连接 (14)3.4 数字量输出连接 (15)3.5 计数器输入连接及注意事项 (15)3.6 计数器输出连接 (16)第四章 寄存器定义 (16)第五章 常见问题及解决方法 (17)第一章产品介绍1.1 概述PCI8360V是一块PCI总线，集模拟输入、数字量输入输出和计数器于一身的多功能数据采集卡.适用于工业现场、实验室等多种场合,具有32路模拟输入、16路数字量输入、16路数字量输出、3路可编程计数器。

PCI8002A 同步高速数据采集卡硬件使用说明书阿尔泰科技发展有限公司产品研发部修订阿尔泰科技发展有限公司目录1PCI8002A 同步高速数据采集卡硬件使用说明书版本：6.1112阿尔泰科技发展有限公司第一章功能概述信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。

数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。

实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。

ISA 总线由于其传输速度的限制而逐渐被淘汰。

我公司推出的基于PCI 总线、USB 总线等数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家客户的一致好评，是一系列真正具有可比性的产品，也是您理想的选择。

第一节、产品应用本卡是一种基于PCI 总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI 插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统，也可构成工业生产过程监控系统。

它的主要应用场合为：◆电子产品质量检测◆信号采集◆过程控制◆伺服控制第二节、总线及制作工艺特点◆32 位PCI 总线，支持PCI2.2 协议，真正实现即插即用◆支持5V PCI 总线（总线上的+5V 和+12V 均被使用）◆FPGA 接口芯片设计，具有极高的保密性，特别适合OEM 合作第三节、AD模拟量输入功能◆转换器类型：AD9224◆输入量程：±5V、±2.5V、±1V、±0.5V◆转换精度：12 位(Bit)◆采样速率(同步采样)最高采样速率为40MHz(25 纳秒/点)最低采样速率为400KHz(约 2.5 微秒/点)分频公式：采样频率= 主频/ 分频数，其中主频= 80MHz，32 位分频，分频数的取值范围：最低为2，最高为200◆物理通道数：4 通道(各通道完全独立同步采样)◆模拟量输入方式：单端模拟输入◆模拟输入阻抗：>10MΩ◆模拟输入共模电压范围：<±2V◆通道切换方式：4 通道同时转换◆数据读取方式：软件读取方式、DMA 方式（此方式速度最高）◆存诸器深度：每通道512K 字（点）RAM 存储器◆时钟源选项：板内时钟和板外时钟软件可选◆触发模式：软件内部触发和硬件外部触发◆触发类型：边沿触发触发◆触发方向：负向触发、正向触发、负正向触发◆触发电平：共4096 级软件可调，可调范围为±10V1PCI8002A 同步高速数据采集卡硬件使用说明书版本：6.111◆触发灵敏度：软件可选范围为1～65535（819uS）◆模拟量触发源：AI0、AI1、AI2、AI3、ATR、DTR (软件可选)◆系统测量精度：0.1%◆工作温度范围：-40 ～+85℃◆存储温度范围：-40 ～+120℃第四节、DI数字量输入功能◆通道数：8 路◆电气标准：TTL- CMOS 兼容◆最大吸收电流：小于0.5mA(毫安)◆高电平的最低电压：2V◆低电平的最高电压：0.8V第五节、DO数字量输出功能◆通道数：8 路◆电气标准：CMOS 兼容◆最大下拉电流：20mA◆最大上拉电流：2.6mA(毫安)◆高电平的最低电压：3.4V◆低电平的最高电压：0.5V第六节、其他指标◆板载时钟振荡器：80MHz第七节产品安装核对表打开PCI8002A 板卡包装后，你将会发现如下物品：1、PCI8002A 板卡一个2、ART 软件光盘一张，该光盘包括如下内容：a) 本公司所有产品驱动程序，用户可在PCI 目录下找到PCI8002A 驱动程序；b) 用户手册（pdf 格式电子文档）；第八节安装指导一、软件安装指导在不同操作系统下安装PCI8002A板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击此安装程序按界面提示即可完成安装。

03安全性须知04硬件安装05驱动安装07属性07设备信息09时序13OSD14HDMI15视频18输入26输出格式26Video Crossbar 目录2安全性须知电气方面的安全性操作方面的安全性为避免可能的电击造成严重损害，在搬动计算机主机之前，请先将计算机电源线暂时从电源插座中移除。

■当您要加入硬件装置到系统中或者要移除系统中的硬件装置时，请务必先连接或移除该装置的信号线，然后再连接或移除电源线。

建议在安装硬件装置之前先移除计算机的电源线。

■当您要从主板连接或移除任何的信号线之前，请确定所有的电源线已事先移除。

■在使用硬件卡或扩展卡之前，我们建议您可以先寻求专业人士的协助。

这些装置有可能会干扰接地的回路。

■请确定电源的电压设定已调整到本国/本区域所使用的电压标准值，若您不确定您所属区域的供应电压值多少，那么请就近询问当地的电力公司人员。

■如果电源已损坏，请不要尝试自己修复。

请将之交给专业技术服务人员或经销商来处理。

■在您安装视频采集卡以及加入硬件装置之前，请务必详细阅读本手册提供的相关信息。

■在使用产品之前，请确定所有的排线、电源线都已正确地连接好。

若您发现产品有任何重大的瑕庇，请尽速联系您的经销商。

■为避免发生电气短路情况，请务必妥善保管所有备用螺丝、回形针及其他零件，不要遗留在视频采集卡上或计算机主机中。

■灰尘、湿气以及剧烈的温度变化都会影响视频采集卡的使用寿命，因此，请尽量避免在类似环境中放置、使用。

■请勿将计算机主机放置在容易摇晃的地方。

■若在本产品的使用上有任何的技术性问题，请和经过检定或有经验的技术人员联系。

■3(a)机箱内主板示意图(b)机箱内主板上插上采集卡后的示意图操作步骤1. 关闭计算机电源，拔除电源线。

2. 移除机箱盖，找到 PCI Express 插槽，如图 (a)。

3. 移除您要安装视频采集卡的扩展槽上的槽位盖。

4. 将视频采集卡插入扩展槽直到牢牢插入，如图 (b)。

PCI8002A同步高速数据采集卡硬件使用说明书第一章功能概述信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。

数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。

实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。

ISA总线由于其传输速度的限制而逐渐被淘汰。

我公司推出的基于PCI总线、USB总线等数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家客户的一致好评，是一系列真正具有可比性的产品，也是您理想的选择。

第一节、产品应用本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统，也可构成工业生产过程监控系统。

它的主要应用场合为：◆ 电子产品质量检测◆ 信号采集◆ 过程控制◆ 伺服控制第二节、总线及制作工艺特点◆ 32位PCI 总线，支持PCI2.2协议，真正实现即插即用◆ 支持5V PCI总线（总线上的+5V和+12V均被使用）◆ FPGA接口芯片设计，具有极高的保密性，特别适合OEM合作第三节、AD模拟量输入功能◆ 转换器类型：AD9224◆ 输入量程：±5V、±2.5V、±1V、±0.5V◆ 转换精度：12位(Bit)◆ 采样速率(同步采样)最高采样速率为40MHz(25纳秒/点)最低采样速率为400KHz(约2.5微秒/点)分频公式：采样频率 = 主频 / 分频数，其中主频 = 80MHz，32位分频，分频数的取值范围：最低为2，最高为200◆ 物理通道数：4通道(各通道完全独立同步采样)◆ 模拟量输入方式：单端模拟输入◆ 模拟输入阻抗: >10MΩ◆ 模拟输入共模电压范围：<±2V◆ 通道切换方式：4通道同时转换◆ 数据读取方式：软件读取方式、DMA方式（此方式速度最高）◆ 存诸器深度： 每通道512K字（点）RAM存储器◆ 时钟源选项：板内时钟和板外时钟软件可选◆ 触发模式：软件内部触发和硬件外部触发◆ 触发类型：边沿触发触发◆ 触发方向：负向触发、正向触发、负正向触发◆ 触发电平：共4096级软件可调，可调范围为±10V◆ 触发灵敏度：软件可选范围为1～65535（819uS）◆ 模拟量触发源：AI0、AI1、AI2、AI3、ATR、DTR (软件可选)◆ 系统测量精度：0.1%◆ 工作温度范围： -40 ℃～ +85℃◆ 存储温度范围：-40℃～ +120℃第四节、DI数字量输入功能◆ 通道数：8路◆ 电气标准: TTL- CMOS兼容◆ 最大吸收电流：小于0.5mA(毫安)◆ 高电平的最低电压：2V◆ 低电平的最高电压：0.8V第五节、DO数字量输出功能◆ 通道数：8路◆ 电气标准: CMOS兼容◆ 最大下拉电流：20mA◆ 最大上拉电流：2.6mA(毫安)◆ 高电平的最低电压：3.4V◆ 低电平的最高电压：0.5V第六节、其他指标◆ 板载时钟振荡器: 80MHz第二章元件布局图及简要说明第一节、主要元件布局图图 2.1 元件布局图第二节、主要元件功能说明请参考第一节中的布局图，了解下面各主要元件的大体功能。
