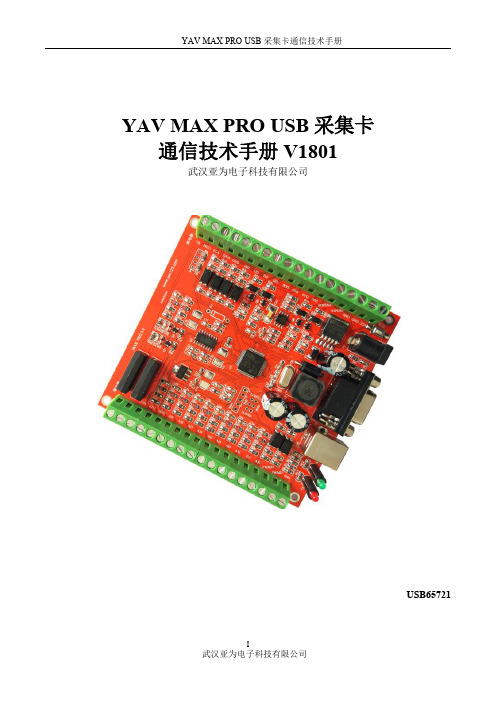

YAV MAX PRO USB采集卡通信技术手册V1801武汉亚为电子科技有限公司USB65721关于本手册为亚为推出的YA V MAX数据采集卡的用户手册,主要内容包括功能概述、应用实例、性能测试、注意事项及故障排除等。
说明序号版本号编写人编写日期支持对象应用时间特别说明1 1.0郑先科2014.05YA V MAX PRO采集卡2 2.0郑先科2016.01YA V MAX PRO采集卡3 3.0郑先科2017.01YA V MAX PRO采集卡2017.01适用于RS232\485\WiFi\GPRS ZIGBEE\蓝牙\433M无线4 4.0李雪2017.08YA V MAX PRO采集卡2017.08目录0.快速上手 (1)产品包装内容 (1)应用软件 (1)接口定义 (1)⏹端子排列 (1)⏹端子描述 (2)通信 (3)1.产品概述 (3)技术指标 (3)⏹模拟信号输入 (4)⏹数字信号输入 (5)⏹数字信号输出 (5)⏹模拟信号输出 (6)⏹PWM输入 (6)⏹PWM输出 (6)⏹通信总线 (6)⏹温度参数 (6)硬件特点 (7)原理框图 (7)2.采集卡信号接线 (9)AI模拟量接线 (9)DI数字量接线 (9)DO数字量接线 (10)3.模拟量输入功能 (11)模拟量输入 (11)输入采样原理 (11)输入接线 (11)采样值计算 (12)⏹无符号整型 (13)⏹ADC数据类型 (13)⏹模拟量值 (13)4.模拟量输出功能 (13)输出原理 (13)5.数字量输入功能 (14)数字输入原理 (14)DI高低电平/无源触点输入 (15)计数功能输入 (15)测频功能输入 (15)PWM功能输入 (15)编码器输入 (16)AO输出匹配输入 (16)输入接线方式 (16)6.数字量输出功能 (17)输出原理 (17)DO高低电平输出 (18)输出接线方式 (18)PWM输出 (19)7.通信协议 (19)USB通信 (19)加载流程 (19)8.应用实例 (24)采集卡连接 (24)发现硬件 (25)软件功能 (25)软件应用 (26)⏹LabVIEW (26)⏹其它 (26)9.注意事项及故障排除 (27)注意事项 (27)⏹存储说明 (27)⏹出货清单 (27)⏹质保及售后 (27)⏹特别说明 (27)故障排除 (27)⏹无法正常连接至上位机 (27)⏹VI文件打不开 (28)⏹数值不正常 (28)⏹多卡数据相同 (28)⏹采集速度不够 (29)⏹软件出现错误 (29)10.性能测试 (29)安全规范 (29)耐电压范围测试 (30)环境适应性测试 (30)信号性能测试 (31)11.文档权利及免责声明 (33)12.联系方式.......................................................................................................................错误!未定义书签。
数据采集卡采集工具使用说明1. 数据采集工具界面:2. 打开采集工具接入USB数据采集卡后,采集工具会自动查找系统接入USB设备,左图为连接数据采集卡成功。
右图为没有接入数据采集卡,没有接数据采集卡前采集工具的上的所有功能为不可以操作。
未接入采集卡,功能为不可以操作:3. 选择数据采集卡输出路径,点击如图下所示:勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。
4. 采集参数设置:A.采集间隔时间(毫秒):采集每次数据点之间的等待时间设置,设置为0表示不等待连续采集数据。
B.采集数据量(个):最大采集数量值,采集到最大值后程序自动停止结束。
勾选“勿略采集最大量值,连续采集”复选框后此设置将无效。
采集结束在点击“停止采集”按键后结束。
C.数据存储深度(个):存储深度主要解决实时显示数据软件所占用的时间,存储深度值越大显示数据越慢,此显示速度慢不影响正常采集速度,只是影响显示速度。
如采集时频率比较慢时需要设置采集间隔时间,把存储深度设置为1表示实时值。
D.采集接入模式:采集模拟分为三种:模拟输入(单极性),差分输入,真双极输入。
模拟输入只能采集大于0V以上的电压值,不能采集负电压。
差分输入可以测试正负电压,测试正负电压需要按差分方式接线,差分方式接线与地线无关。
真双极输入可以测试正负电压,可以直接测试负电压。
采集工具会根据采集卡类型显示不同的输入模式,工具只会显示支持的模式选择项。
详细支持输入模式请参考产品说明书参数规格。
E.采集卡输入通道:输入通道表示采集卡指定的采集通道,不同型号采集有不同数量的采集通道。
采集卡支持:单通道采集和全通道采集功能。
全通道采集功能可以勾选“同时采集所有通道”复选框。
F.采集量程选择:不同类型采集卡支持不同的量程选择,详细参数可以参考用户说明。
5.清空列表数据点击“清空列表数据”按键后会清除列表数据,注意:清空后的数据不可恢复:6.数据采集:点击“开始采集”按键后采集工具自动开始采集数据,点击“停止采集”后程序自动停止并保存采集数据。
亚为USB采集卡通用采集平台(UMS2016)操作说明武汉亚为电子科技有限公司版权所有不得私自转载一、平台简介(一)功能说明1、本程序自适应亚为所有USB接口的硬件,通道数量能完全自适应。
2、具备长时间低速模拟量AI采集、短时间高速AI采集,波形显示、分析、回放等功能。
3、最下方的DI、DO、计频、计数等,是部分硬件具备的功能,具体视硬件接口而定。
(二)使用方法1、安装与学习LabVIEW,见“LabVIEW入门教程”2、运行左上角向右的箭头3、根据提示检查硬件4、按下Ctrl+E可以查看后台程序,修改后台参数5、制作exe文件,见“LabVIEW如何制作EXE和SETUP文件”(三)注意事项1、本程序仅供参考,非经亚为授权,不得用于商业用途2、亚为不对用户修改过的程序负责3、程序更新,恕不另行通知4、必须整个压缩包解压缩运行,否则dll文件无法调用5、硬件首次插入电脑,需要耐心等到30s左右6、软件如有bug,欢迎批评指正二、系统功能主界面表盘显示柱状图显示参数配置帮助三、功能详解1、该平台能自适应硬件。
连接上硬件后,会自动适应通道数和量程。
2、低速采集:用于长时间信号采集,采样率不高,一般一秒采集次数为5次以下,在内存允许的情况下,该模式可以无限时长的工作下去。
3、高速采集:具体速度视采样率而定,由于数据量大,平台只记录一小段时间的数据。
4、表盘显示:用于仿真仪表盘显示,形象逼真。
5、柱状图显示:用于仿真液位图,形象逼真。
6、配置参数:配置通道、校准参数、上下门限和报警设置等参数。
系统能自动将用户配置的参数保存于data文件夹下的ini文件内。
该文件不可更改路径和名称。
7、帮助:提示信息8、量程自动显示:自动识别采集卡的量程9、采样率设置采样率设置主要适用于高速采集界面,低速采集因已有较大时间间隔,因此影响很小。
直接改变采集卡内部采样率参数,因此改变采样率后,高速采集显示界面数据显示速率也会有明细变化。
采集卡用法(二)采集卡用法1. 数据采集与分析•概述:采集卡可以连接不同类型的传感器,采集环境数据、物理数据等,并将采集的数据传输到计算机进行分析和处理。
•具体用法:–连接传感器:根据传感器的接口类型选择合适的采集卡,并通过连接线将传感器与采集卡连接。
–配置采集软件:根据采集卡的型号和规格,选择合适的采集软件,并进行配置。
–数据采集:启动采集软件,开始采集传感器数据。
–数据分析:将采集到的数据导入分析软件,进行数据分析和处理,得出有效的结论。
2. 控制外部设备•概述:采集卡可以作为控制外部设备的接口,通过发送信号实现对外部设备的控制。
•具体用法:–连接外部设备:根据外部设备的接口类型选择合适的采集卡,并通过连接线将采集卡与外部设备连接。
–编写控制程序:通过编程语言编写控制程序,调用采集卡提供的接口发送信号控制外部设备。
–执行控制程序:将编写好的控制程序加载到计算机上,并执行控制程序。
–监测外部设备状态:通过采集卡接收外部设备返回的状态信号,实时监测外部设备的状态。
3. 数据采集与仿真•概述:采集卡可以模拟传感器信号,用于测试、验证或仿真目的。
•具体用法:–设定信号参数:通过采集卡的控制面板或配置软件,设定需要模拟的传感器信号的参数,如幅值、频率等。
–开始仿真:启动仿真功能,采集卡会生成和输出与设定参数相匹配的模拟信号。
–连接目标设备:将采集卡的输出端连接到目标设备,以实现仿真信号的输入。
–监测目标设备响应:通过采集卡接收目标设备的响应信号,实时监测目标设备对仿真信号的反应。
4. 工业自动化控制•概述:采集卡在工业自动化领域中被广泛应用,用于实现设备的监测和控制。
•具体用法:–连接传感器和执行机构:将采集卡与传感器和执行机构相连,建立传感器信号的输入和执行机构信号的输出通道。
–配置控制软件:根据实际需求,选择合适的工业自动化控制软件,并进行配置。
–设定控制策略:使用工业自动化控制软件,设定合适的控制策略,实现对设备的自动化监测和控制。
YAV RTD8串口八通道温度采集卡技术手册V1801武汉亚为电子科技有限公司采用9~24V供电,包含8路信号采集。
YAV RTD8温度模拟量采集模块可以采集8路PT100信号,支持PT100(PT1000)温度传感器的三线接法,采用对称驱动方式设计,可以完全消除铂电阻导线电阻对温度测量的影响。
在模块内部完成对温度计算,通过通讯接口直接读出温度值,单位为摄氏度。
模块采用16位AD设计,测温范围大,精度高,测温范围-40℃~220℃,精度为0.1℃。
模拟量采集部分可以实现对各种模拟量信号的测量,模块预留2种通讯接口(232和485)供客户选择。
模块采用标准modbusRTU协议,可以直接与PLC、DCS和组态王软件通讯。
采集卡上预留多种通信接口,只可用其中一种,以实际选购确定的某一种为准。
技术指标输入输出功能指标⏹温度采集●采集8路PT100或者PT1000(定制)输入信号。
●.温度采集部分采用16位高速高精度△-∑模数转换器,采集数据精度高稳定性好。
●温度测量分辨率:0.1℃。
●.测温范围:-40℃~+220℃。
●采集速度:0.1s更新一次●精度:0.1摄氏度●非线性:0.05%FS●系统测量精度:0.1%●零漂:±3με/4h●抗混滤波:截止频率为采样频率的1/2.56,阻带衰减大于-80dB/oct●低通滤波器(特殊定制):◆截止频率:10、30、100、300、PASS程控切换⏹通信总线(三选一)●通信接口串口RS232或485、或USB●标准Modbus-RTU协议●波特率:可设定,2400、4800、9600、19200BPS。
●检验方式:可设定,无校验、奇校验、偶校验。
●停止位:可设定,1个停止位、2个停止位。
●传输距离:485 1500米。
●隔离性:过压过流保护,防雷设计,隔离3000VDC。
⏹供电●电源电压:DC9-24V●电源电流:>1A●额定功率:0.3W⏹温度参数●工作温度范围:-30~70℃●存储温度范围:-40~80℃⏹其他参数●温度漂移:±0.015%/℃。
YAV USB接口采集卡二次开发及DLL使用手册武汉亚为电子科技有限公司2020.05USB60001目录版本说明 (3)64位开发平台使用方法 (3)函数说明 (3)查找设备FindDevice (3)打开设备OpenYavDevice (4)读取数据GetYavData (4)配置设备SetYavParam (5)单次读取数据GetYavOnce (6)单次设置数据SetYavOnce (7)获取传感器数据YavSencer (7)获取感应器状态YavDI (7)关闭设备CloseYavDevice (8)配置命令 (9)加载流程 (11)多卡同步使用 (12)SDK及例程 (13)labview例程 (13)VC例程 (13)C#例程 (13)Matlab例程 (18)Delhpi例程 (18)其他平台例程 (19)23YAV USB 接口采集卡 二次开发及DLL 使用手册武汉亚为电子科技有限公司版本说明版 本 号:ADIO86.dll(32位开发平台)/ADIO64.dll(64位开发平台),V20180115适用范围:带有YAV 标识,或者武汉亚为电子科技有限公司产品标注,且具备USB (包括但不限于方口USB 、Micro USB )通信功能的采集卡,均可利用本指南。
特别声明:该指南适应于2017年9月1日之后YAV 采集卡64位开发平台使用方法YAV USB 接口的采集卡,无需安装驱动,可利用ADIO86.dll 与其他开发平台产生数据交互,dll 基于VS2010开发。
部分操作系统加载dll 时出错,需msvcr100d.dll 、msvcr120d.dll 配合使用,直接放ADIO86.dll 同文件夹下即可,如果是64位开发平台(注意:64位操作系统如果用的是32位开发平台,依然需要使用ADIO86版本),可ADIO64.dll 改名为ADIO86.dll ,替换并重启软件。
YAV串口采集卡二次开发ModbusRTU指令使用说明
DAM7000
武汉亚为电子科技有限公司
2018.01
YAV串口采集卡二次开发
Modbus RTU指令使用说明
版本号:V201708
适用范围:带有YAV标识,或者武汉亚为电子科技有限公司产品标注,且具备串口(包括RS232/RS485或具备Modbus RTU功能的无线或者网口)接口的采集卡,均可利用本指南。
特别声明:该指南仅适应于2017年7月1日之后YAV采集卡,不同功能的采集卡,请根据硬件说明书功能在以下表格中查找对应寄存器。
部分寄存器不对客户开放。
A.DI离散输入寄存器状态读取(功能码:0x02H)
用于读取DI状态
用于读取或者控制DO状态
C.输入寄存器(功能码:0x04H)
用于读取采集卡采集的物理数据,默认小数位3,可设置,例如AI,DI,测频计数等。
D.保持寄存器(功能码:0x03H(读)、0x06H(写)、0x10H(连续写))
用于读取采集卡采集的数据,例如AI,DI,测频计数等,设置采集卡状态等。
主要寄存器:
辅助寄存器:三、LabVIEW 例程
程序框图中重要参数不可调节,否则会引起系统崩溃,尤其是注明不可修改的部分。
框图仅供参考,如有更新,恕不另行通知。
四、
VC 例程
五、C#
六、其他平台
参考“亚为串口采集卡ModbusRTU 与组态和PLC 通信说明书”等资料。
注意输入数据的格式。
收集卡使用说明一、 AI 收集
量程选择
(1)单极性输入(2)双极性输入二、 DI 收集
制度说明
制度是以履行力为保障的。
“制度”之因此能够对个人行为起到拘束的作用,是以有效的履行力为前提的,即有强迫力保证其履行和实行,不然制度的拘束力将无从实现,对人们的行为也将起不就任何的规范作用。
只有经过履行的过程制度才成为现实的制度,就像是一把标尺,假如没有被用来划线、丈量,它将无异于一般的木条或钢板,只好是可能性的标尺,而不是现实的标尺。
制度亦并不是纯真的规则条文,规则条则是呆板的,静态的,而制度是对人们的行为发生作用的,动向的,并且是操作灵巧,经常变化的。
是履行力将规则条则由静态转变成了动向,给予了其能动性,使其在执行中得以实现其拘束作用,证了然自己的规范、调理能力,进而得以被人们恪守,才真实成为了制度。
亚为机器视觉通用平台EVPS3.0使用说明武汉亚为电子科技有限公司2020.08特别声明:本平台为我司技术员友情提供的一个开源自学平台,仅供个人学习和研究使用,未经允许,不得作为商业用途或者另行转卖。
我司提供的密码只保证购买者本人正常使用。
程序不提供修改服务,不对客户具体的项目应用负责。
如需其他功能或二次开发,需与我司以项目的形式进行或请用户自行研发。
如发现bug,敬请告知,公司会及时修改完善,并可能做不定期升级,但不对具体用户负责。
★★★如有任何疑问,可加亚为测控售后QQ:3075964420。
欢迎各位用户和业内外人士技术上的交流和探讨。
目录一、概述 (1)二、使用条件 (1)(一)适用对象 (1)(二)类型说明 (1)(三)相关下载 (2)三、系统简介 (5)(一)功能说明 (5)(二)使用方法 (5)(三)注意事项 (5)四、软件界面 (6)五、功能介绍 (7)(一)测距 (7)(二)放大 (8)(三)旋转 (9)(四)图像标注 (9)(五)图像裁剪 (10)(六)FFT变换 (10)(七)描边 (11)(八)直方图 (11)(九)边缘跟踪 (12)(十)对象素描 (12)(十一)颜色识别 (13)(十二)图片对比 (13)(十三)颜色增强 (14)(十四)字符识别 (14)(十五)几何匹配 (15)(十六)二维码识别 (16)(十七)条形码识别 (16)(十八)控制与采集 (17)(十九)目标跟踪 (17)(二十)目标计数 (18)六、异常处理 (2)(一)软件无法打开 (2)(二)界面错乱 (2)(三)软件无法运行 (2)亚为机器视觉通用平台EVPS3.0使用说明武汉亚为电子科技有限公司一、概述该平台基于LabVIEW2017开发,支持绝大部分国内外的相机。
国外的相机,基本上可以直接使用NI的IMAQdx驱动进行驱动,而国内的,很多都是提供DLL供LV调用。
EVPS机器视觉平台是利用机器代替人眼实现了自动测量和智能控制,目前已集成30大类自适应算法,并获得专利。
数字网络硬盘录像机用户使用指南(使用前请仔细阅读本手册)使用系统前,请检查下列各项条件:不得安装于高湿度、有灰尘或黑色脏物处。
避免阳光直射和直接受热.高温对产品不利。
避免电击和磁性物质。
避免高温或低温.(推荐温度范围应为 5 °C ~35°C)。
避免将导电物质滴入通风孔。
安装前,关闭系统。
确保系统后留有足够的电缆空间。
不得安装于可对产品造成晃动的地方。
在通风良好处,使用本产品。
收音机、电视或无线电通信设备均可造成对系统的损坏。
不得擅自拆卸系统。
不得在产品之上放置重物。
目录1. 产品介绍与功能 (3)1.1 产品简介 (3)1.2 产品功能特性 (4)1.2.1 主机端(服务器端) (4)1.2.2 IE 远程客户端 (6)2.产品安装 (7)2.1 服务器端与驱动安装 (7)2.2 软件的启动与卸载 (8)3.软件功能介绍 (9)3.1 登录系统 (9)3.2 服务器设置与操作 (10)3.2.1 设置本地用户权限 (12)3.2.2 设置网络用户权限 (13)3.2.3 录象质量设置 (14)3.2.4 报警设置 (15)3.2.5 设置自动工作计划 (18)3.2.6 普通云台设置 (19)3.2.7 录象回放相关 (20)3.2.8 调色方案设置 (21)3.2.9 网络端口参数设置 (22)4. 客户端操作使用说明 (23)1. 产品介绍与功能1.1 产品简介数字网络硬盘录像机以数码方式记录影像,它除了提供了清晰的画面,还能连续重复地录像,避免了模拟录像机频繁更换磁带的缺点。
另外它所具有的远程功能能让您轻松地在远端实施监控。
它是多种现代科技的技术结晶。
随着计算机、网络以及图像处理、传输技术的飞速发展,它必将成为网络视频监控系统发展的趋势。
系统推荐1)硬件系统推荐配置注意:1、建议请使用INTEL的CPU,我公司软件可能在某些AMD平台及其它平台上存在不兼容。
2、主板请使用华硕、技嘉等知名商用主板(之所以选用华硕、技嘉等知名品牌主板,是因为它们技术工艺先进,品质好,稳定性好,兼容性好)。
亚为串口采集卡通用采集平台(YMS2017)
操作说明
武汉亚为电子科技有限公司版权所有不得私自转载
一、平台简介
(一)功能说明
1、本程序自适应亚为所有串口采集卡,通道数量能完全自适应。
2、具备长时间模拟量AI采集、波形显示、报表显示、分析、采集卡配置等功能。
3、IO控制、计频、计数等,是部分硬件具备的功能,具体视硬件接口而定。
(二)使用方法
1、安装与学习LabVIEW,见“LabVIEW入门教程”
2、运行左上角向右的箭头
3、根据提示检查硬件
(三)注意事项
1、本程序仅供参考,非经亚为授权,不得用于商业用途
2、亚为不对用户修改过的程序负责
3、程序更新,恕不另行通知
4、硬件首次插入电脑,需要耐心等到10s左右
5、软件如有bug,欢迎批评指正
二、系统功能
主界面
柱状图
测频计数
IO控制
报表
参数配置
采集卡配置
亚为配置(此设置为亚为保留项)
三、功能详解
1、该平台能自适应所有串口硬件。
连接上硬件后,会自动适应通道数和量程。
2、型号:自动识别当前硬件型号。
3、端口:可手动也可自动,默认手动。
4、间隔:当前的数据的显示间隔。
5、CNT、F为计数和测频。
6、配置参数:配置通道、校准参数、上下门限和报警设置等参数。
系统能从整体解压缩后data文件夹下的“配置列表.ini”文件内读取设置好的配置参数。
该文件不可更改路径和名称。
若需通过列表修改零点系数,计算时先计算零点,后计算系数。
即计算公式为y=kx+b。
7、设备地址:修改当前设备的卡号。
8、波特率:修改当前设备的波特率。
9、增益系数、采样率、采集模式仅对8AD-24有效。
10、DO输出手动控制,根据按键输出。
11、开始/停止:控制采集
12、清除:清除所有数据
13、提示“提示硬件状态”
14、DI、DO,显示与控制IO状态
15、报警:自适应显示每通道报警状态,具体为:大于下限小于上限则正常,
否则,数据报警。
16、路径:数据自动存储路径,用户可以修改存储路径(必须选择硬盘存在的路径),名称必须包含“.txt”或者“.xls”
注意:excel不能超过65535行,建议用txt文档存储
17、自动存储:选中后,自动存储在对应路径位置。
18、Y轴自适应量程,波形图上单机右键,选择Y轴自适应量程。
19、手动修改Y轴量程:波形图上单机右键,取消选择Y轴自适应量程。
然后双击Y轴最大值,直接输入数字。
20、另存图片:波形图上单击右键,可导出图片。
21、导出excel:波形图上单击右键,可导出数据为xls。
22、浏览或者移动波形图
23、改变线条样式:可修改颜色、粗细、形状等等参数
24、退出程序:退出系统。
25、AD精度、卡型号、量程、量程通道数、系数、零点均为亚为保留项,暂不开放。
声明:亚为只保障硬件正常,不协助修改或者优化上位机软件,软件问题博大精深,工程师精力和公司财力有限,还请百度自学,或者参加NI在每个城市不定期的宣讲会和培训会(具体咨询NI官网),万分感谢。
