《电流和电路》单元测试卷

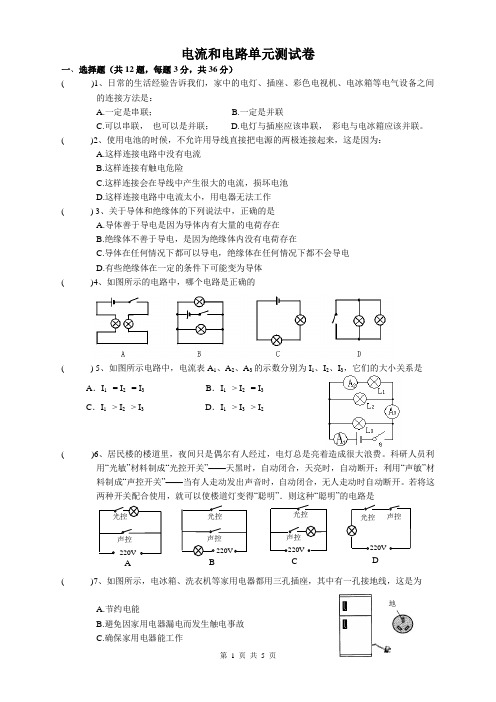

电流和电路单元测试卷一、选择题（共12题，每题3分，共36分）( )1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是： A.一定是串联； B.一定是并联C.可以串联， 也可以是并联；D.电灯与插座应该串联， 彩电与电冰箱应该并联。

( )2、使用电池的时候，不允许用导线直接把电源的两极连接起来，这是因为：A.这样连接电路中没有电流B.这样连接有触电危险C.这样连接会在导线中产生很大的电流，损坏电池D.这样连接电路中电流太小，用电器无法工作( ) 3、关于导体和绝缘体的下列说法中，正确的是A.导体善于导电是因为导体内有大量的电荷存在B.绝缘体不善于导电，是因为绝缘体内没有电荷存在C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D.有些绝缘体在一定的条件下可能变为导体( )4、如图所示的电路中，哪个电路是正确的( ) 5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是A ．I 1 = I 2 = I 3B ．I 1 > I 2 = I 3C ．I 1 > I 2 > I 3D ．I 1 > I 3 > I 2( )6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为A.节约电能B.避免因家用电器漏电而发生触电事故C.确保家用电器能工作A BC D地D.延长家用电器的使用寿命( )8、甲、乙两同学在做实验时，把电流表的“+”和 “0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是 A ． 1.4 A B ． 0.24 A C ． 0.26 A D ． 0.28 A( )9、如下图所示的电路中，有可能造成电源和电流表都损坏的是( )10、下列四组物体中，都属于绝缘体的一组是A ．碳棒、人体、大地B ．水银、铜丝、铁块C ．陶瓷、干木、塑料 C ．大地、人体、陶瓷( ) 11、（多选）在如图所示的电路中，灯泡L 1和L 2完全相同，当S 、S 1、S 2 都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是 A.两个灯泡中的电流相同，都等于0.27安 B.无论断开S 1或S 2，电流表的读数都是0.54安 C.无论断开S 1或S 2，电流表的读数都是0.27安D.电流表的读数是干路电流，大小是大于或等于L 1、L 2电流之和( ) 12、（多选）下列说法中正确的是A.电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的B.串联电路中电流处处都相等C.在并联电路中的两盏灯，通过每盏灯的电流不可能一样D.并联电路里，干路中的电流等于各支路中的电流之和二、填空题（每空1分，共23分）13、一个完整的电路是由提供电能的_______、消耗电能的____________、控制电路通断的_______和提供电的流动路径的__________四部分组成的。

电流与电路单元测试题# 电流与电路单元测试题一、选择题（每题2分，共20分）1. 电流的单位是：A. 牛顿B. 米C. 安培D. 伏特2. 电路的基本组成部分不包括：A. 电源B. 电阻C. 导线D. 绝缘体3. 欧姆定律的公式是：A. \( V = IR \)B. \( P = IV \)C. \( I = V/R \)D. \( R = V/I \)4. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻倒数之积5. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流之和B. 总电流等于各支路电流之差C. 总电流等于各支路电流之积D. 总电流等于各支路电流倒数之和二、填空题（每空2分，共20分）6. 电流的方向是_________的流动方向。

7. 电路中的能量转换是通过_________来实现的。

8. 一个电路中，如果电阻为10Ω，电压为20V，根据欧姆定律，电流为_________A。

9. 在串联电路中，如果电阻R1和R2的阻值分别为4Ω和6Ω，则总电阻为_________Ω。

10. 并联电路中，如果两个电阻分别为2Ω和3Ω，它们的总电阻Rt 可以通过公式1/Rt = 1/R1 + 1/R2计算，Rt等于_________Ω。

三、简答题（每题10分，共20分）11. 简述什么是串联电路，并说明串联电路的特点。

12. 简述什么是并联电路，并说明并联电路的特点。

四、计算题（每题15分，共30分）13. 一个电路由一个电源（电压为12V）和两个串联的电阻（R1=4Ω，R2=6Ω）组成。

计算电路中的总电阻和电流。

14. 在上述电路中，如果将两个电阻改为并联，计算新的总电阻和电流。

五、实验题（10分）15. 设计一个实验来验证欧姆定律。

说明实验所需的器材、步骤以及预期结果。

注意：- 请在答题纸上清楚地标明题号和答案。

人教版九年级全一册物理第十五章《电流和电路》单元测试卷一、单选题（本大题共11小题）1. 通常条件下都属于绝缘体的是A．玻璃、铁钉B．汽油、铜块C．橡胶、陶瓷D．橡皮、铅笔芯2. 家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA3. 图中的电路图正确的是（）A．B．C．D．4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（）A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向是从乙流向甲C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，所以甲带负电，乙带正电6. 如图所示的四个电路图与实物电路对应的是( )A．B．C．D．7. 关于串联电路，下列说法正确的是A．各用电器可以任意连接B．闭合开关时，离电源近的灯先亮C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间D．若某一用电器内部断路，其余用电器仍能工作8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是A．房卡相当于一个开关B．房卡实际上是一个用电器C．房卡插入槽内时一定是接在干路上D．房间内的电灯、电视等用电器是并联的9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。

如图所示的四个电路图中，符合上述要求的是( )A．B．C．D．10. 如果被测电流在0.5A左右时，我们是选用0.6A的量程还是选用3 A的量程，有下列观点，你认为正确的是A．因为0.5A既在0.6A的量程以内，又在3A的量程以内，所以任意选择量程都可以B．最好选用3A的量程，因为量程大些要安全一些C．选用0.6A的量程，因为它每一小格代表0.02A，读数时准确度高D．选用3A的量程，因为它每一小格代表0.1A，读数时准确度高11. 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流2．如图所示金属球使小芳带电, 则小芳A．得到电子B．相互排斥的头发带上同种电荷C．得到原子核D．失去电子3．如图所示是新能源汽车的家用充电桩。

充电时闭合空气开关S1，将充电桩连接到电源，然后将充电枪插入车辆的充电接口（相当于闭合开关S2），再在图中左边亮灯位置刷卡（相当于闭合开关S3）即可开始充电，若用灯泡L发光模拟充电成功，则符合要求的模拟电路是（）A．B．C．D．4．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器的金属小球，验电器的两片金属箔张开，下列判断正确的是（）A．摩擦过程中，玻璃棒得到了正电荷B．摩擦过程中，玻璃棒得到了负电荷C．两片金属箔张开，一定带同种电荷D．两片金属箔张开，一定带异种电荷5．有一种新型材料透明铝，可抵挡穿甲弹，可制成防静电包装膜、更加轻质的透明饮料罐等。

根据以上介绍，下边哪种特性是它不具备的（）A．绝缘性好B．透光性C．硬度大D．密度小6．如图所示的电路图中，要使灯泡L1、L2组成并联电路，应该（）A．只闭合开关S2B．只闭合开关S1C．同时闭合开关S1、S2D．同时闭合开关S2、S37．用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互吸引，由此可判断（）A．小球一定带负电B．小球一定不带电C．小球一定带正电D．小球可能带正电，也可能不带电8．用丝绸摩擦过的玻璃棒去靠近一个悬挂的小球，发现小球被吸引，若换用与玻璃棒摩擦过的丝绸去靠近该小球，会看到的现象是（）A．一定吸引B．一定排斥C．可能排斥，也可能吸引D．无现象9．如图所示,AB和BC是同种材料制成的,长度相同、粗细不同的两段金属导体,将它们串联后接入电路,如果通过AB和BC的电流分别为I1和I2,那么()A．I1>I2B．I1<I2C．I1=I2D．无法确定10．有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B 与D相吸引，则下列判断正确的是（）A．A带负电，D带负电，B一定带正电B．A带负电，D带正电，B一定带负电C．A带负电，D带负电，B可能带正电，也可能不带电D．A带正电，D带正电，B一定不带电二、填空题11．金属里面有大量的当它们移动时，就形成了．12．如图所示，开关S2断开，S1，S3闭合时，灯L1、L2联。

电流和电路单元测试卷一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）2. 以下哪个不是电路的基本组成部分：A. 电源B. 导线C. 开关D. 电阻3. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都是4. 串联电路中，电阻的总阻值是：A. 各电阻阻值之和B. 各电阻阻值之积C. 各电阻阻值的倒数之和D. 各电阻阻值的平方和的平方根5. 并联电路中，总电流等于：A. 各支路电流之和B. 各支路电流之差C. 各支路电流之积D. 各支路电流的倒数之和6. 电源的电动势是指：A. 电源两端的电压B. 电源内部的电压C. 电源两端的电压与内部电压之和D. 电源两端的电压与内部电压之差7. 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 电子和正电荷流动的相反方向D. 没有固定方向8. 以下哪个不是电路的基本状态：A. 开路B. 短路C. 通路D. 断路9. 电流表的正确使用方法是：A. 与被测电路串联B. 与被测电路并联C. 可以测量电压D. 可以测量电阻10. 电压表的正确使用方法是：A. 与被测电路串联B. 与被测电路并联C. 可以测量电流D. 可以测量电阻二、填空题（每空1分，共10分）11. 当电路中的电阻增加时，电流将______。

12. 欧姆定律是由德国物理学家______提出的。

13. 在串联电路中，电压分配遵循______原理。

14. 电路中电流的流动方向是______。

15. 电路的三种基本状态包括开路、短路和______。

三、简答题（每题5分，共10分）16. 请简述什么是短路，并说明短路对电路的影响。

17. 解释什么是串联电路和并联电路，并说明它们的主要区别。

四、计算题（每题10分，共20分）18. 假设有一个串联电路，其中包含两个电阻，R1 = 4Ω，R2 = 6Ω。

【最新整理，下载后即可编辑】电流和电路单元测试题一、填空题1．将电源、导线、开关、用电器等元器件连接在一起就组成了_________。

基本电路的连接方式有_________联和_________联。

2．在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_________；开关的作用是_________。

3．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。

4．通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。

5．如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S、S4断开时，灯_________发光，它们的连接方式是_________联；3当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。

6．永刚同学家中有洗衣机一台，工作电流为1．2 A；电冰箱一台，工作电流为1．2 A；日光灯5盏，工作电流均为180 mA；电视机一台，工作电流为500 mA；电磁炉一个，工作电流为4 A。

他家的进户保险丝允许通过的最大电流是10 A，他家的这些用电器_________同时使用（填“能”或“不能”），理由是________________。

7．安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请你按顺序填写在下面的横线上________________。

8．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

电流和电路单元测试题姓名; 日期；分数;一、单项选择题（每小题3分，共42分)1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（ )A.梳头时，空气进入头发B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C。

梳子对头发有吸引作用 D。

头发和梳子摩擦后，头发因带异种电荷而相互吸引2、依据英国物理学家卢瑟福的原子核式模型理论,在原子中不带电的是（）A．中子B．质子C．电子D．原子核3、下列四组物体中，都属于绝缘体的一组是（ )A.碳棒、人体、大地 B。

水银、铜丝、铁块C.陶瓷、干木、塑料 D。

大地、人体、陶瓷4、如图15-1所示的电路中，哪个电路是正确的（）图15-15、电路中能产生持续电流的条件是（A．电路中有用电器 B．电路中有电源C．电路中有开关 D．电路中有电源,还要形成通路6、关于电流的方向的说法中正确的是（ )A．带电微粒的运动方向就是电流的方向B．金属中自由电子移动的方向就是电流的方向C．负电荷定向移动的方向与规定的电流方向相反D．科学上规定正电荷运动的方向就是电流的方向7、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（ ) A．控制变量法 B．模型法 C．类比法 D．归纳法8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为（ )A.这样连接电路中没有电流 B。

这样连接电路中电流太小,用电器无法工作C.这样连接有触电危险 D。

这样连接会在导线中产生很大的电流,损坏电池9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A。

一定是并联 B.可以是串联，也可以是并联C。

一定是串联 D.电灯与插座应该串联，彩色电视机与电冰箱应该并联10、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏"材料制成“声控开关”,当有人走动发出声音时,自动闭合，无人走动时自动断开。

电流和电路单元测试题(含答案)一、电流和电路选择题1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电【答案】 D【解析】【解答】AB相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电．BC相互吸引，则C可能带异种电荷，也可能为轻小物体．CD相互吸引，则D可能带电，也可能为轻小物体．D符合题意.故答案为：D．【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能.2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。

第十五章《电流和电路》单元测试一、选择题1、关于如图所示电路，叙述正确的是A.A1表测量灯L1的电流B.A2表测量L2的电流C.A3表测量灯L1和L2的总电流D.A1表测量灯L1和L2的总电流2、甲乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。

下列有关两球带电情况说法正确的是（）A. 两球都带正电B. 两球都带负电C. 若甲带正电则乙一定带负电D. 若甲带负电，则乙可能不带电3、关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流阻碍作用大，但能够带电 B．绝缘体不能导电的原因是绝缘体内没有电子C．能够导电的物体叫导体，如金属，酸碱盐水溶液，橡胶等 D．导体易导电是因为内部有正电荷自由移动4、如图所示，泡沫玻璃是一种以废平板玻璃和瓶罐玻璃为原料，经高温发泡成型的多孔无机非金属材料，具有防水、无毒、耐腐蚀、防蛀、不老化、绝缘、防磁波、机械强度高，与各类泥浆黏结性好等特性，是一种性能稳定的建筑外墙和屋面隔热、隔音、防水材料，下列说法不正确的是( )A. 用来做建筑外墙和屋面隔热材料是利用其保温性B. 泡沫玻璃可以用来做高速公路旁的隔音墙C. 泡沫玻璃也可以用来做地下管道D. 泡沫玻璃可以用来做导线5、如图所示两个相同的验电器A和B，A带正电、B不带电．用一根带绝缘柄的铜棒把两个验电器的金属球连接起来，则在连接的瞬间有A．正电荷从A向B移动 B．电子从A向B移动 C．正电荷从B向A移动 D．电子从B向A移动6、摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关．各种物质中的电子脱离原子所需要的能量是不同的．因此，不同物质的起电顺序是不同的．根据你所学的摩擦起电知识和起电顺序表，判断下列说法正确的是（）A．跟纸摩擦过的硬橡胶棒带正电 B．跟纸摩擦过的玻璃棒带负电C．跟涤纶摩擦过的硬橡胶棒带正电 D．跟涤纶摩擦过的玻璃棒带负电7、用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是正电荷．下列说法中正确的是（）A．梳子得到了一些电子 B．梳子失去了一些电子 C．梳子失去了一些原子核 D．摩擦创造了电荷8、关于开关在电路中的作用，下列说法中正确的是（）A．串联电路中，开关可控制整个电路 B．并联电路中，开关不能控制整个电路C．串联电路中，每个开关可控制一个用电器 D．一个开关同时控制两个用电器，这两个用电器一定是并联的9、如图所示，利用火车站的“手机加油站”为手机充电时，手机在电路中相当于（）A．电源 B．开关 C．用电器 D．导线10、如图所示，一个电灯泡的实物电路，存在的接线故障是（）sA．电源短路 B．电灯断路 C．开关短路 D．电灯短路i11、如图所示的电路，下列判断正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联 B．闭合开关S2，断开开关S l、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮 D．同时闭合开关S1、S2、S3时，电源短路12、某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）A． B． C． D．13、小明和同组同学利用如图所示的（a）、（b）两个电路进行“串联电路并联电路的比较”的探究活动，保持电源电压不变，他们所记录的实验结果如下．你认为其中不可能的是（）A．在（a）电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在（a）电路中再串联几个小灯泡，接通电路后，灯L1和L2发光会变暗C．在（b）电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在（b）电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2正常发光14、在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光 B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光 D．闭合S2，断开S1，L1，L2都发光15、下列几种连接，闭合开关后，小灯泡都能发光且两灯并联的是（）A． B．C． D．16、10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A． 0.1mA B． 10mA C． 0.1A D． 1000mA17、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是AL1与L2串联 B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小18、如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数 B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数 D．电流表A的示数一定等于A1的示数的2倍二、填空题19、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动．为使引爆装置停止工作，拆弹专家应在图中（填“a”或“b”）处剪断导线．拆除前起爆器上（填“有”或“没有”）电流通过．20、如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个（填电路元件）接在电路中．21、如图所示，电扇中有一自动断电的安全装置，当电扇倾倒时，它______电路；直立时，它______电路．（填“断开”或“闭合”）三、作图题22、在如图所示的电路中，有两根导线尚未连接，请用笔连线代替导线连接电路，要求：L1和L2并联，开关S控制L1，电流表测L2的电流，并标出电源的“+”“-”。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路图中，开关闭合后，两个灯泡属于并联的是A．B．C．D．2．饮水机和电饭煲都具有保温和加热功能。

小明设计了如图所示的模拟电路，当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。

其中不符合．．．上述要求的是（）A．B．C．D．3．灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（）A．B．C．D．4．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要A．每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联5．人类从未停止过对粒子与宇宙的探索。

关于粒子与宇宙，下列说法正确的是（）A．电子的发现，说明原子是可分的B．液体、固体很难被压缩，是因为分子间存在引力C．玻璃棒与丝绸摩擦后能带电，是由于摩擦创造了电荷D．原子、原子核、质子是按尺寸由小到大的顺序排列的6．如图所示，两个相同的验电器A和B，其中验电器A带正电，B不带电，用带有绝缘手柄的金属棒将A、B验电器的金属球连接起来。

下列说法正确的是（）A．验电器A带正电是因为得到了正电荷B．验电器B金属箔张开，A金属箔闭合C．验电器B中电子通过金属棒流向AD．此过程产生的瞬时电流方向是从B到A7．如图所示的电路中，有可能损坏电流表的是（）A．B．C．D．8．如题图所示，在A、B间连入下列哪些物体可使小灯泡发光_________．A．玻璃棒B．橡胶棒C．瓷棒D．铅笔芯9．如图所示，当开关S闭合后，下列最可能发生的是（）A．A1表可能烧坏B．A2表可能烧坏C．都可能烧坏D．都不可能烧坏10．与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（）A．电子从玻璃棒转移到丝绸B．电子从丝绸转移到玻璃棒C．质子从丝绸转移到玻璃棒D．原子核从丝绸转移到玻璃棒二、填空题11．丝绸跟玻璃棒摩擦，玻璃棒带电荷（填“正”或“负”），用此玻璃棒跟带负电的轻质小球靠近，两者相互（填“吸引”或“排斥”）．12．如图，小琳用气球与头发摩擦，发现头发会随着气球飘起来。
