数字网络硬盘录像机用户使用指南（使用前请仔细阅读本手册）使用系统前，请检查下列各项条件：不得安装于高湿度、有灰尘或黑色脏物处。
避免阳光直射和直接受热.高温对产品不利。
避免电击和磁性物质。
避免高温或低温.（推荐温度范围应为 5 °C ~35°C）。
避免将导电物质滴入通风孔。
安装前，关闭系统。
确保系统后留有足够的电缆空间。
不得安装于可对产品造成晃动的地方。
在通风良好处，使用本产品。
收音机、电视或无线电通信设备均可造成对系统的损坏。
不得擅自拆卸系统。
不得在产品之上放置重物。
目录1. 产品介绍与功能 (3)1.1 产品简介 (3)1.2 产品功能特性 (4)1.2.1 主机端（服务器端） (4)1.2.2 IE 远程客户端 (6)2.产品安装 (7)2.1 服务器端与驱动安装 (7)2.2 软件的启动与卸载 (8)3.软件功能介绍 (9)3.1 登录系统 (9)3.2 服务器设置与操作 (10)3.2.1 设置本地用户权限 (12)3.2.2 设置网络用户权限 (13)3.2.3 录象质量设置 (14)3.2.4 报警设置 (15)3.2.5 设置自动工作计划 (18)3.2.6 普通云台设置 (19)3.2.7 录象回放相关 (20)3.2.8 调色方案设置 (21)3.2.9 网络端口参数设置 (22)4. 客户端操作使用说明 (23)1. 产品介绍与功能1.1 产品简介数字网络硬盘录像机以数码方式记录影像，它除了提供了清晰的画面，还能连续重复地录像，避免了模拟录像机频繁更换磁带的缺点。
另外它所具有的远程功能能让您轻松地在远端实施监控。
它是多种现代科技的技术结晶。
随着计算机、网络以及图像处理、传输技术的飞速发展，它必将成为网络视频监控系统发展的趋势。
系统推荐1）硬件系统推荐配置注意：1、建议请使用INTEL的CPU，我公司软件可能在某些AMD平台及其它平台上存在不兼容。
2、主板请使用华硕、技嘉等知名商用主板（之所以选用华硕、技嘉等知名品牌主板，是因为它们技术工艺先进，品质好，稳定性好，兼容性好）。
MV系列视频采集卡使用说明书第一章产品说明解霸卡MV2000S08V/MV2000S04V卡是专门针对系统开发商进行多路视频开发的PCI视频卡。
它具有低CPU占用率、多路实时显示等特点。
针对系统开发商，提供完整的二次开发包，通过该SDK，系统开发商可以使用VB，VC等编程软件进行系统设计，选择存储成为AVI或使用软件MPEG-4压缩引擎进行压缩，提供对图象的对比度色度亮度灰度进行调整，可以捕获图象通道中的动态图象存储成为JPG或者BMP静态图象。
同时它提供完整的系统监控程序。
它可以实现数字录像、网络传输、动态检测、云台控制、回放文件和系统管理等功能，且支持网页浏览。
它采用实时并行处理技术，真正实现了１-８路的实时压缩处理,最高可支持到一机24路显示与录像。
每路视频信号均采用MPEG4算法压缩，在标准CIF（３２０＊２４０ＮＴＳＣ／３５２＊２８８ＰＡＬ）图像格式下。
每个通道均可独立操作互不干扰。
解霸卡MV系列采用用超强Philips 7130芯片。
Philips 7130芯片是一颗9bit ADC,相对于8bit ADC BT878芯片来说不管是图像质量还是颜色的饱和度方面都要强很多。
它独具的4线3D梳状滤波器能自动消除噪点使它的图像监视质量能比BT878提高35％左右。
解霸卡MV2000S08V解霸卡MV2000S04V第二章产品特性PNP支持，支持一机多卡,全实时录像最多支持16路，支持Windows 2000/XP，目前有一卡四路与一卡八路两种类型的卡，可混插，支持PAL/NTSC，各通道同时工作互不干扰。
支持Overlay多路同时预览，CPU占用率极低。
压缩格式：H.264压缩码率：20K-2Mbps，支持CBR.VBR码率控制方式压缩帧率：1-25帧/秒(PAL),1-30帧/秒(NTSC)压缩比：40-180M/C/H分辨率：704*576，352*288/176*144 （PAL）640*480，352*240/176*120 （NTSC）支持CIF Video MPEG 4 Encorder提供MPEG4压缩引擎，可对多路视频图像进行压缩。

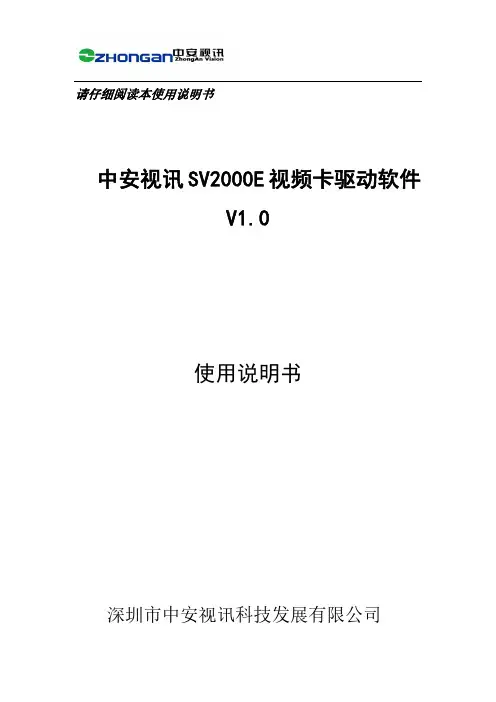

请仔细阅读本使用说明书中安视讯SV2000E视频卡驱动软件V1.0使用说明书深圳市中安视讯科技发展有限公司一、系统环境检查1.1、我的电脑点击右键属性查看电脑配置信息。
视频采集卡我们一般建议用INTEL芯片组的cpu和主板。
主板包括cpu类型，系统是32还是64位，操作系统是win10还是win7等。
1.2、检查主板驱动是否安装如上图所示如果主板驱动没有安装，在其他设备下面会有很多叹号设备。
这个时候机要把主板芯片组的驱动安装下。
如果是新系统没有安装我们采集卡驱动的话插上设备，在这个其他设备下面会有一个”多媒体视频控制器“就是系统已经识别到我们采集卡硬件1.3、检查显卡驱动是否安装高清卡建议一定要安装显卡驱动，要不预览不支持显卡加速效率很低。
我们打开设备属性页看显示适配器下面是否正确安装了显卡。
如果正确安装会有具体型号如上图所示。
如果没有正确安装会下面会是“标准显卡驱动“我们可以通过在运行处输入dxdiag检测显卡是否正确安装成功显卡加速是否打开。
如果红框几个加速都已经开启说明显卡已经正确安装。
1.4、检查相机隐私权限是否打开。
有个别win10系统特别是神州网信版他默认会把相机权限禁用。
这个时候我们都不能正常显示视频。
搜索输入相机-打开相机隐私设置相机隐私设置页面：设置如下图：此设备的相机访问权限已打开和允许应用访问你的相机二、驱动的安装与卸载2.1、驱动的安装本软件针对不同位数的Windows操作系统，提供了两个安装程序。
软件win32 drv目录中“DrivreIntall_x32.exe”用于32位操作系统驱动的安装，软件win64 drv目录“DrivreIntall_x64.exe”用于64位操作系统驱动的安装。
本安装驱动默认视频制式为pal 其他默认值驱动说明：默认安装驱动为NTSC制式：如驱动安装目录目录win32 drv ntsc默认安装驱动输入信号源为Svideo：如驱动安装目录目录win32 drv svideoWindows 64位驱动文件：Windows 32位驱动文件：软件的安装步骤如下（以32位操作系统为例）：2.1.1双击“DrivreSetup_x32.exe”打开驱动安装程序，点击“安装驱动”按钮后，驱动开始安装；2.1.2驱动安装完成后，弹出“驱动安装成功”,表示驱动安装结束.可以看到设备管理器中：“声音、视频和游戏控制器”下有“SV2000E Video Device”设备名称。
RMX2000操作指导手册云南省司法厅视频会议项目RMX2000简易操作指导手册1.1 外观和接口介绍➢3U 高度19英寸机架式结构1.2 硬件安装➢将RMX2000安装于机架上➢将网线插入RTM IP 板卡的LAN2口➢将电源线插好➢确认与电源线板接触良好1.3 系统登录RMX2000管理界面•选择（单击）欢迎界面上的国旗即可将界面语言变换成相应国家的语言•用户名/密码：POLYCOM/POLYCOM•单击登录登录界面1.4 网络配置RMX管理，点击IP网络服务，可修改管理和信令、媒体地址。
•在RMX管理项目下选择IP网络服务•选择双击Management Network选项•选择IP，将控制单元IP地址、机箱管理IP地址、掩码更改成你需要的网络网段的IP及掩码•选择路由器选项，将缺省路由器IP地址信息改成你管理员分配给你的网关•如果我们不需DNS服务器上网，则不需配置DNS选项•选择IP Network Service选项•单击左侧IP，将IP网络类型选成H.323•将信令主机IP及MPM1、2的IP和掩码设成你需要的IP、掩码•单击左侧路由器•IP网络类型设为H.323•缺省路由器IP地址设为你需要的网关•在主网闸的IP地址或名称中填入GK的IP地址，并在网闸中的MCU前缀中填入MCU配置到网闸（GK）上的识别码，此为MCU 向GK注册时所使用的字符串，GK向MCU 转接呼叫请求时，GK可使用此字符串识别MCU •别名设置中，输入MCU需要的E.164号码，并在类型中选择E.164,完成MCU 在网闸（GK）上的别名设置1.5 添加地址薄•在右侧地址簿添加新的与会者，可以将地址薄中与会者拖拽到会议中呼叫其参会。
•设置站点名称，填写站点IP地址，设置网络类型为“H.323”，点击确定。
1.6 建立会议模板•常规项中，填写模板名称，选择线路速率.•其他参数保持默认值•高级一项中，选择勾选加密、LPR、自动终止、回波抑制、键盘噪音抑制、自动重拨••取消“启用收集阶段”。
数据采集卡软件使用说明：1.使用前应先进行DAC硬件校准。
打开“窗口”——“脚本编辑器”，打开文件“DAC校准.vbs”,单击“运行”，用电压表测量DAC0和DAC1是否输出+5V电压，若有误差，则调整电位器R16和R15进行校准，校准完成后单击“停止”后，测量DAC0和DAC1是否输出0V电压，若不准则调整R60和R59。
注意：这两组调整存在关联，只能折中调整。
若折中值有较大误差，则与我联系。
ADC输入的零点调整。
调整电位器R58和R57调零，脚本程序中通过ReadData（1）和ReadData（2）读入电压值进行校验。
2.双踪示波器打开“窗口”——“双踪示波器”，如图1所示：图1双踪示波器调节好CH1和CH2的Y轴方向的刻度单位及X轴方向的时间刻度后，单击“运行”，即可显示波形，此时“运行”按钮显示为“停止”，单击它即可停止。
也可通过分别勾选两个输入通道的“显示交流”，使波形基于各自的零线对称（即只保留交流成份）。
注：每次重新选取X轴方向的时间刻度后，自动进入停止状态，需手工重启“运行”。
通过鼠标左键按下后拖动左边沿的白色滑块可调节CH1零电压基线位置，同样，通过鼠标左键按下后拖动右边沿的白色滑块可调节CH2零电压基线位置。
在“停止”状态下，可以手工测量水平方向的时间或垂直方向的电压值。
先在窗体的左上边的“手工测量”选定一个测量项，用鼠标左键按下后拖动即可完成测量，左键释放后会显示测量结果，此时按鼠标右键或对“手工测量”重新选定一项均可清除前一次测量结果。
勾选“自动计算机电参数”即可显示输入通道的频率、振幅、初相、直流分量值，反之，则不显示。
勾选“李沙育图”，则显示切换为图2所示的李沙育图，也可调节两个通道的刻度单位观察李沙育图的变化，反之，则返回双踪示波图。
图2李沙育图3.DAC输出（信号发生器）采集卡接电后自动处于DAC双通道均输出50Hz，振幅10V 左右的交流信号，在设置好输出通道号，频率，强度（%）值后，单击“DAC输出”按钮即可实现DAC输出。
济南中维世纪科技有限公司中维JVS-D7000网络硬盘录像机使用说明书DVR-网络硬盘录像机中维世纪2011-11-18目录第一章产品说明 (6)1.产品简介 (6)2.产品参数 (6)3.功能特性 (7)4.注意事项 (8)第二章安装操作 (9)1.安装硬盘 (9)2.面板操作 (9)3.设备连接 (10)4.鼠标操作 (12)5.遥控器操作 (12)第三章功能介绍 (16)1登录退出 (18)1.1 登录 (18)1.2 预览 (18)1.3 退出 (18)2录像 (19)2.1 手动录像 (19)2.2 定时录像 (20)3回放 (20)3.1 搜索/备份 (20)3.2 回放/调节 (21)4抓图 (22)4.1 抓图存储 (22)4.2 检索查看 (22)5网络 (23)5.1 静态配置IP (24)5.2 DHCP自动获取 (24)5.3 拨号上网（ADSL） (24)5.4 无线网卡 (25)5.5 云视通号码 (25)5.6 远程连接统计 (25)5.7 WEB服务 (26)5.8 手机服务 (26)6.1 参数设置 (26)6.2 云台控制 (27)6.3 预置点 (27)6.4 辅助 (28)7硬盘 (28)7.1 硬盘状态 (28)7.2 打包时间 (28)7.3 录像天数计算 (28)8用户 (29)8.1 添加用户 (29)8.2 删除用户 (29)8.3 修改用户 (29)8.4 本地用户权限 (29)8.5 网络用户权限 (30)9报警管理 (30)9.1 移动检测 (30)9.2 报警输入 (31)9.3 视频丢失 (31)9.4 报警输出 (32)9.5 报警预约 (32)9.6 清除报警 (33)9.7 预录 (33)10日志管理 (33)10.1 日志搜索 (33)10.2 备份至U盘 (34)11软件升级 (34)11.1 USB升级 (34)11.2 FTP升级 (34)11.3 网站升级 (34)视频参数 (34)12.1 视频调节 (34)12.2 夜间模式 (35)13画面布局 (35)13.1 单画面轮显 (36)13.2 画面布局 (36)14音频 (36)14.1 主控监听 (36)14.2 音频压缩 (36)14.4 压缩模式 (37)14.4 录像大小（码流） (37)15系统语言 (37)16时间 (38)17分辨率/文字效果/透明度 (38)17.1 显示器分辨率 (38)17.2 文字效果 (38)17.3 界面透明度 (39)18图像制式 (39)19OSD (39)20区域遮挡 (39)21默认设置/恢复系统 (40)21.1 默认设置 (40)21.2 恢复系统 (40)第四章远程连接 (41)1客户端 (41)1.1 云视通分控 (41)1.2 浏览器访问 (41)1.3 手机访问 (41)2远程连接方式 (41)2.1 云视通号码 (41)2.2 IP地址 (41)3云视通分控 (42)3.1 分控安装： (42)3.2 连接参数设置 (43)3.3 连接主控 (43)3.4 通道录像 (44)3.5 录像回放 (44)3.6 现场拍照 (44)3.7 远程监听 (44)3.8 远程回放 (44)3.9 远程管理 (44)3.10 语音对讲 (45)3.11 云台控制 (45)3.12 更多功能 (45)3.13 本地用户 (46)3.14 存储设置 (46)4IE监控 (47)4.1 IE安装 (47)4.2 IE登录 (48)4.3 IE监控 (48)4.4 管理 (49)4.5 连接设置 (49)4.6 云台控制 (49)4.7 录像控制 (49)4.8 声音 (50)4.9 远程检索 (50)4.10 自定义分组 (50)4.11 分屏切换 (51)4.12 快捷菜单 (51)5录像回放 (52)5.1 文件列表模式 (52)5.2 时间列表模式 (53)第五章附录 (55)1.云视通介绍 (55)2内置报警设备连接 (55)2.1 报警输入设备 (55)2.2 报警输出设备 (56)2.3 软件设置-内置报警 (57)2.4 云台 (58)3内置报警异常检测 (60)3.1 检查Dvr报警 (60)3.2 检查报警输入 (60)3.3 检查报警输出 (60)第一章产品说明1. 产品简介中维JVS-D7000系列网络硬盘录像机，是中维公司潜心研发的一款音视频同步的嵌入式网络硬盘录像机，是专为安防领域设计的一款高性价比的视频监控产品。
Installation Guide for USB Video Grabber音视频采集卡安装说明Thank you for choosing our USB capture grabber. Please make sure your operation of the products are strictly in accordance with the manual, so as to keep the stability of the digital surveillance systems.感谢选购我公司的音视频采集卡。
请确保你的操作的产品严格按照手册,以便保持稳定的数字监控系统。
1.Introduction简介2.Special Notice注意事项3.Specification说明书4.System Requirements 系统需求5.Hardware installation硬件安装6.Software installation 软件安装Introduction简介The product is a high speed device, supporting Hot-plug ging. It’s very convenient for users to install and uninstall and often used on laptops. The USB has a wider range of applications. This product supports USB2.0 connect and attains on channel D1本产品是一种高速度设备,支持带电插拔。
方便用户安装和卸载,通常用于笔记本电脑。
USB具有更广泛的应用。
该产品支持USB2.0和Channel D1。
2.Special Notice注意事项1.For usage of the software, please refer to the electronic manual in the CD-Rom.使用该软件，请参阅光盘的电子手册。
MV系列视频采集卡使用说明书
第一章产品说明
解霸卡MV2000S08V/MV2000S04V卡是专门针对系统开发商进行多路视频开发的PCI视频卡。
它具有低CPU占用率、多路实时显示等特点。
针对系统开发商，提供完整的二次开发包，通过该SDK，系统开发商可以使用VB，VC等编程软件进行系统设计，选择存储成为AVI或使用软件MPEG-4压缩引擎进行压缩，提供对图象的对比度色度亮度灰度进行调整，可以捕获图象通道中的动态图象存储成为JPG或者BMP静态图象。
同时它提供完整的系统监控程序。
它可以实现数字录像、网络传输、动态检测、云台控制、回放文件和系统管理等功能，且支持网页浏览。
它采用实时并行处理技术，真正实现了１-８路的实时压缩处理,最高可支持到一机24路显示与录像。
每路视频信号均采用MPEG4算法压缩，在标准CIF（３２０＊２４０ＮＴＳＣ／３５２＊２８８ＰＡＬ）图像格式下。
每个通道均可独立操作互不干扰。
解霸卡MV系列采用用超强Philips 7130芯片。
Philips 7130芯片是一颗9bit ADC,相对于8bit ADC BT878芯片来说不管是图像质量还是颜色的饱和度方面都要强很多。
它独具的4线3D梳状滤波器能自动消除噪点使它的图像监视质量能比BT878提高35％左右。
解霸卡MV2000S08V
解霸卡MV2000S04V
第二章产品特性
PNP支持，支持一机多卡,全实时录像最多支持16路，支持Windows 2000/XP，目前有一卡四路与一卡八路两种类型的卡，可混插，支持PAL/NTSC，各通道同时工作互不干扰。
支持Overlay多路同时预览，CPU占用率极低。
压缩格式：H.264
压缩码率：20K-2Mbps，支持CBR.VBR码率控制方式
压缩帧率：1-25帧/秒(PAL),1-30帧/秒(NTSC)
压缩比：40-180M/C/H
分辨率：704*576，352*288/176*144 （PAL）
640*480，352*240/176*120 （NTSC）
支持CIF Video MPEG 4 Encorder
提供MPEG4压缩引擎，可对多路视频图像进行压缩。
支持压缩流/预览流叠加year/month/day/hour/min/sec,text的功能
提供动态AVI图像捕获。
可将动态图像捕获为JPG或BMP静态图象存盘。
提供功能全面的二次开发包，可应用于保安监控，医疗，交通，银行等方面的系统的开发。
第三章系统配置要求
CPU:赛扬2.0G以上（16路以下）；奔腾4 2.4G以上（16路以上）
主板：华硕、技嘉等商用主板；
主板芯片：intel845或更高（请不要使用VIA、SIS芯片组的主板，有可能出现兼容性的问题）
内存：256M DDR或更高
硬盘：根据需要而定（最少分两个区）
显卡： 64M以上独立显存，支持DirectDraw和Overlay技术，例如Gforce4MX或ATI_9200se
操作系统：windows2000sp4专业版，WINDOWS XP
电源：350-400W ATX
显示器：17寸SVGA
第四章硬件安装
1、打开机箱，露出主机板和PCI 插槽。
2、找一个空置的PCI插槽，并卸掉其对应的PCI挡板。
3、将视频采集卡的PCI接口对齐主机板的PCI插槽，然后将其平稳地插入插槽，合上机箱，上好螺丝，接好信号线, 完成安装。
注：
1.在安装板卡和计算机配件时，请断开计算机电源。
2. 视频采集卡要完全插入PCI插槽中，防止视频采集卡工作不正常。
第五章驱动程序安装
以windows 2000sp4操作系统为例
1．普通安装
A．插入视频采集卡后开机。
Windows系统将自动找到新的硬件，并且弹出“找到新硬件向导”。
如下图所示。
点击“下一步”
B．出现如下图时。
选择“搜索适合我的设备的驱动程序”。
然后再点下
一步。
C．在“指定一个位置”前面打上“√”，点击“下一步”。
然后选择“浏览”找到驱动文件夹“Driver”点击“确定”安装。
D．出现如图所示的界面。
点击“下一步”安装完成。
E．安装完后，进入“设备管理器”，查看驱动安装是否正常，数量是否正确。
每块视频采集卡有多个驱动，MV2000S04V有4个同样的驱动，MV2000S04V有8个同样的驱动，如果驱动安装不正确或者安装不完全，将无法正常使用。
一定要先检查驱动程序正确无误后，再运行软件。
2．快速安装
点击“Install Driver”。
驱动程序会自动安装所有驱动。
安装完后，要在“设备管理器”中检查驱动数量是否正确。
注：安装完驱动后，要重新启动电脑。
第六章软件应用
点击软件里面的dvr.exe进入如下对话框，
软件用户名：admin 密码：1234。
具体操作见软件说明书。
第七章远程设置
在使用IE浏览前，请确认正确设置了硬盘录像机的网络参数和允许系统下载控件。
网络参数设置位址：我的电脑\控制面板\网络和拔号连接\本地连接属性\Internet协议（TCP/IP）属性，如下图所示：
系统控件下载管理，设置地址：Microsoft Internet Explorer\工具
\Internet 选项\安全\自定义级别\ActiveX控件与插件。
将所有项改成启用即可。
一．局域网IE浏览
如果进行了上述两步操作，用户打开IE浏览器，直接输入硬盘录像机的IP地址即可打开远程浏览界面。
二．Internet网IE浏览
Internet网上的远程监控分两种方式，主机接MODEN拔号和路由器拔号两种。
由于主要拔号后可以获得一个外网IP地址，其设置方法同局域网，不指定硬盘录像机端的IP地址即可。
由路由器拔号的网络，由于外网的IP地址是在路由器上的，外部网络必须进行端口映射才能访问到内部局域网，进行设置的操作如下。
a)路由器设置
A．进入路由器（例如：TP-LINK）的设置界面，如下图所示
B．进入“转发规则”栏
C．在“服务端口”栏里面按顺序添加：80 5191。
D．在“IP地址”栏里面添加硬盘录像机的的IP地址。
E．在“协议”栏中选择“ALL”
F．在“启用”选定开放了端口的项。
G．保存设置
H．进入“运行状态”，在其中能看到当前的外网IP地址
如果您使用的是WINDOWS XP以上操作系统，或者你的系统己经安装有防
火墙。
建议在连接前关闭防火墙，方便远程控件的下载。
c)连接操作
A．把外网的IP地址添加到本机监控软件的系统设置→系统参数设置→WEB 站点和IP地址里面。
（如果已申请域名，就把域名添加进去）。
B．直接在IE栏输入外网IP或者域名，等控件下载下来，在设置里面把摄像机添加进去，点击确定后回主画面点击连接。
C．常见问题处理
如果客户已申请域名（如花生壳，科迈等），需在本机上面把域名客户端运行在线。
附录：常见问题解答：
1. 为什么驱动程序装不上？
答：1.以前装过其他类似卡的驱动程序。
使得正确的驱动无法正常安装。
特别是安装驱动程序的时候，不要让系统自动搜索，请按照说明一步一步的安装。
2.视频采集卡与PCI插槽接触不好，没有水平插入PCI插槽中，请将视频
采集卡正确插入或者用橡皮擦金手指。
2. 启动软件报错，通道无法正常显示出来？
答：在“设备管理器”中，检查驱动程序是否正常和数量是否正确。
如果有黄色叹号和问号的，要重新安装驱动程序。
如果驱动程序数量不对，需要安
装完全。
3. 为什么图象显示不正常？
答：1.检查视频信号正确连接，且接触良好，保持信号无干扰。
2.显卡驱动安装是否正确。
推荐芯片ATI。
要求安装DirectX 9.0以上。
要
求分辨率1024*768 。
颜色必须设置为真彩色32位。
4. 为什么图象不实时？
答：这个与电脑的配置有关系，当路数越大时，请根据情况增加电脑的配置。
5. 为什么在回放时图象有马赛克？
答：1.查看显示属性是否为32位真彩色？
2.增加录象码流。
提高数据量。
6. 为什么在外网无法监看主机的图象？
答：1. 首先检查网络是否正常，这是前提条件。
2. 没有关闭防火墙。
关闭防火墙，在INTERNET 属性中，安全设置里，
自定义级别中，启用所有插件。
3. 在路由器设置中，没有开放80 和5191两个端口。
请在虚拟服务器中
开放这两个端口。
