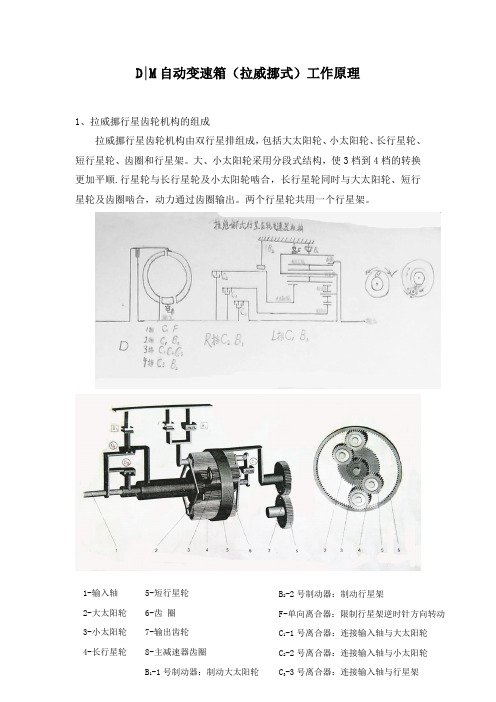

D|M自动变速箱（拉威挪式）工作原理1、拉威挪行星齿轮机构的组成拉威挪行星齿轮机构由双行星排组成，包括大太阳轮、小太阳轮、长行星轮、短行星轮、齿圈和行星架。
大、小太阳轮采用分段式结构，使3档到4档的转换更加平顺.行星轮与长行星轮及小太阳轮啮合，长行星轮同时与大太阳轮、短行星轮及齿圈啮合，动力通过齿圈输出。
两个行星轮共用一个行星架。
1-输入轴2-大太阳轮3-小太阳轮4-长行星轮5-短行星轮6-齿圈7-输出齿轮8-主减速器齿圈B1-1号制动器：制动大太阳轮B2-2号制动器：制动行星架F-单向离合器：限制行星架逆时针方向转动C1-1号离合器：连接输入轴与大太阳轮C2-2号离合器：连接输入轴与小太阳轮C3-3号离合器：连接输入轴与行星架各档位工作② B1用于固定太阳轮，B2用于制动行星架，F用于防止行星架逆时针转动。
1)倒档工作原理R挡工作元件，C1、B2。
动力传动路线为：泵轮→涡轮→涡轮轴→输入轴→离合器C1→大太阳轮→长行星齿轮（行星架制动）→齿圈→输出齿轮2）D-1挡工作原理D-1挡工作元件，C2、F动力传动路线为：泵轮→涡轮→涡轮轴→输入轴→离合器C2→小太阳轮→短行星齿轮→长行星齿轮(F限制行星架逆转）→齿圈→输出齿轮3)D-2挡工作原理D—2挡工作元件，C2、B1动力传动路线为：泵轮→涡轮→涡轮轴→输入轴→离合器C2→小太阳轮→短行星齿轮→长行星齿轮→行星架（大太阳轮制动)→齿圈→输出齿轮4）D—3挡工作原理D-3挡工作元件，C1、C2、C3动力传动路线为：输入轴5)D—4挡工作原理D-4挡工作元件，B1、C3动力传动路线为:泵轮→涡轮→涡轮轴→离合器C3→行星架→长行星齿轮（大太阳轮制动）→齿圈→输出齿轮拉威挪式行星齿轮机构是一种复合式行星齿轮机构，。
主要优点是结构紧凑，相互啮合的齿数较多，传递的扭矩较大.。
拉维娜式行星齿轮变速机构的结构与特点拉维娜式行星齿轮变速机构是一种新型的传动机构，由太阳齿轮、行星齿轮和内齿圈组成。
其特点是具有较高的传动效率和较小的体积和重量，适用于各种工业机械和车辆的传动系统。
该机构的结构为太阳齿轮位于中心，固定不动，行星齿轮围绕太阳齿轮旋转，并通过内齿圈与外部输出轴相连。
当太阳齿轮作为输入轴旋转时，行星齿轮也跟随旋转并绕太阳齿轮公转，通过内齿圈与输出轴实现传动。
拉维娜式行星齿轮变速机构具有多种优点，如传动效率高、稳定可靠、传动比范围广等。
其缺点是制造和加工难度较大，成本也较高，需要特殊的设备和工艺。
总之，拉维娜式行星齿轮变速机构的结构和特点使其在工业机械和车辆的传动系统中具有广泛的应用前景。
- 1 -。
项目三、拉维娜式自动变速器检修任务一、拉维娜式自动变速器结构及检修（一）帕萨特01V自动变速器检修（二）自动变速器诊断与检测（三）自动变速器的“匹配”和“自适应”（四）典型自动变速器的匹配和学习方法（五）传感器诊断与检查任务二、大众09G自动变速器的传动路线与检修（一）大众09G自动变速器概述（二）大众09G自动变速器动力流与档位分析任务一、拉维娜式自动变速器结构及检修（一）帕萨特01V自动变速器检修大众车系奥迪A6、捷达、帕萨特B5等都有搭载01V自动变速器的。
这款自动变速器过去就有现在是一款电子控制手/自动一体化式自动变速器，液力变矩器内的锁止离合器可在3、4、5档时结合。
传动部分由一个拉维娜和一个输出行星排组成，具有5个前进档和一个倒档。
是4档拉维娜的换代产品。
执行元件有：4个离合器分别为C1.C2.C3.C4。
3个制动器分别为B1.B2.B3。
1个起步单向离合器F。
拉维娜式ZF-5HP 5档自动变速器实物01V自动变速器传动原理图D 位L位R（二）自动变速器诊断与检测自动变速器故障诊断流程：传统的自动变速器修理方法已经过时如图所示。
新型自动变速器的故障诊断与维修离不开以下几个重要环节。
涉及较多的还是规范操作的工艺流程，其实但最为关键的是故障诊断过程。
因此整个作业过程需要由两类人员来进行操作，故障诊断由汽车诊断技师来完成，车间操作由维修技师来完成即可。
无论是故障诊断还是故障维修它都需要一些软硬件的支持，比如说齐全、方便的查询维修资料库、相关的诊断、维修设备，当然还包括符合维修环境的现代化维修车间等。
同时还要营造一个给维修技术人员工作和再学习环境的培训教室，这一点很重要，汽车技术在不断更新，维修服务应后继有人。
一个只顾眼前利益的企业是不会长久和没有发展前途的。
（1）故障划分：当我们接到一辆怀疑是自动变速器出问题的车辆时，首先应对故障范围进行划分。
即：1发动机→2底盘→3自动变速器。
发动机：蓄电池电压是否正常，将气缸断火、断油看看发动机的转速是否有明显跌落，如果没有明显跌落说明故障在发动机。
