认识地质图

如何读地质图一、目的要求学习地质图的基本知识；初步掌握阅读地质图的方法。

二、实验用品长山地区1:25 000地质图（附图），长江三峡地区地质图（附图），铅笔等。

三、实验内容与方法1. 地质图的一般知识①地质图的概念。

地质图是将各补不同地质体和地质现象（如沉积岩层、岩浆岩体、地质构造、矿产等）的分布和相互关系，用规定的图例和符号表示在某种比例尺地形图或平面图上的一种图件。

有时为了某种特殊的目的，着重表示某种地质现象的图件，称专门的地质图。

通过地质图我们可以判读该区的地层层序、岩石类型、地质构造、岩浆活动、地质发展历史及成矿规律等。

是帮助我们预测矿产、认识自然、改造自然的一种依据，因此，它是既有理论价值又有实际意义的综合性图件，是国家资源和地质工作最重要的资料。

②地质图的一般规格。

一幅正式的地质图应有统一的规格，除图幅本身外，还包括图名、比例尺、图例、编图单位、编图年月及编图人等，并附有综合地层柱状图和地质剖面图。

图名：一般放在图框正上方，用来表明本图幅所在地区及图的类型。

为了进一步表明该图所在的地理位置，一般在图框右上方注明图幅的接合表（有些图在图名下方注明）、图幅和国际代号，以便查图之用。

比例尺：一般数字比例尺放在图名之下；线条比例尺放在图框外正下方。

图例：用各种规定的颜色、花纹、符号等表示地层时代、岩性和户状等。

通常放在图框的右侧或下方。

地质年代按从新到老、自上而下排列：当放在图幅下方时，则自左至右排列。

且按沉积岩、岩浆岩、变质岩、构造符号等顺序绘制。

综合地层柱状图：一般放在地质图框外左侧。

地质剖面图：一般放在地质图框外正下方。

2．地质图的读图步骤不同类型的地质图所表示的内容有所差别，但读图步骤却基本相同的。

（1）首先读图框外的附件通过图名、方位及比例尺，了解图幅类型，方向、位置、区域面积及地质图的精度；通过图例了解各种符号、花纹的念意；通过综合地层柱状图了解该区出露地层的层序、岩性特征、厚度及接触关系等；通过地质剖面图大致了解该区的地质构造特征。

经过地壳运动，地表形成了各种各样的地貌类型，清晰地认识和了解这些地貌对于我们研究地质环境，开发矿产能源，都有着特别重要的作用。

下面是几十种精彩的地貌类型手绘图。

一地壳运动形成的地貌沉积在海底、湖底的水平或稍有倾斜的地壳运动的力，离开了原来的位置，开始上升、下降，发生倾斜或弯曲，井发生断裂，这叫做构造运动。

地壳运动形成的地貌可分为：水平岩层组成的地貌、倾斜岩层组成的地貌、褶皱岩层组成的地貌和断层作用形成的地貌等。

倾斜岩层山01水平岩层构成的地貌——水平山原始岩层一般是水平的、在漫长的地质历史中，地壳运动、岩浆活动等的影响。

岩层产出状态、发生多样的变化。

有的岩层虽然经过地壳运动使其位置发生了变化，但仍保持水平状态，由这样的水平岩层组成的地貌，多见于中新生.代地层分布区。

水平岩层山地层的几种上升形式断层山（岩层乃保留水平产状）积水山平顶山方形山塔形山梯形山环形山墙形山水平岩层（主要为灰岩）组成的山水平岩层（泥岩、灰岩、砂岩）组成的柱状石峰（祁连山前）水平岩层（白垩纪泥岩、粉砂岩为主）山（陇东庆阳地区）水平岩层山（深切割）（太行山）干旱地区纸片状页岩组成的水平山（甘肃北山沙婆泉）水平岩组成的锥形山峰（贵州安龙）巫山燕子崖02倾斜岩层组成的地貌——倾斜山当地壳运动不仅使岩层形成时的上下位置发生变化，而且改变了岩层的水平状态，是岩层层面与水平面之间具有一定的夹角时，称为倾斜岩层。

倾斜岩层往往是褶曲的一翼，断层的一盘或者是不均匀抬升或下降所引起。

倘若岩层受到强烈地壳运动可使岩层直立。

厚层状岩石组成的倾斜山褶曲构成的倾斜岩层不均匀抬升断层的一盘倾斜山的几种形态：一面坡山锯齿山叠状山单面山岩层垂直的山形：厚层灰岩组成的笔架山薄层灰岩组成的比高山灰岩组成的万卷书山倾斜山的特征：同一岩层虽然遭受切割，但仍在同一平面上植物生长受岩层控制倾斜山的反倾向面一侧可以是水平产状厚层灰岩组成的倾斜山（祁连山关山口里）近水平的倾斜山（广东）近直立的倾斜山（阿尔金山东部）薄层与厚层岩层构成的直立山（祁连山）灰岩直立山（湖北恩施）03褶皱岩层组成的地貌——褶皱山地壳运动可以把岩层挤成各式各样的弯曲。

阅读地质图的一般步骤和方法.txt小时候觉得父亲不简单，后来觉得自己不简单，再后来觉得自己孩子不简单。

越是想知道自己是不是忘记的时候，反而记得越清楚。

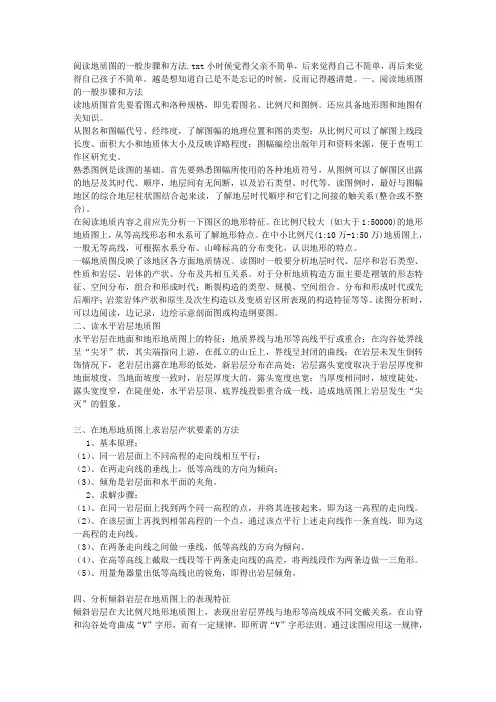

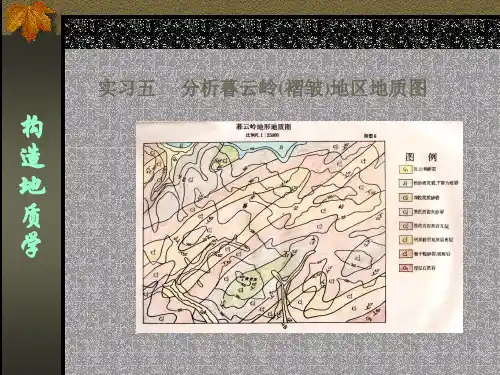

一、阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。

还应具备地形图和地图有关知识。

从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。

熟悉图例是读图的基础。

首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。

读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。

在阅读地质内容之前应先分析一下图区的地形特征。

在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。

在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。

一幅地质图反映了该地区各方面地质情况。

读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。

对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。

读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。

二、读水平岩层地质图水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。

认识地形地质图，求岩层产状一、目的要求1.了解地形地质图的基本概念、图式、规格、掌握读图方法。

2.读水平岩层和倾斜岩层发育区地质图，认识水平岩层和倾斜岩层在地质图上的特征。

3.熟悉岩层产状的概念，从图上求岩层产状。

二、内容（一）地形地质图的概念及组成1.基本概念：地形地质图是用规定的符号、颜色、花纹将一定地区的地质情况按比例投影到地形图上，经绘制而成的图件。

2.地质图的组成：地质图除了反映一定地区的地质情况框图外，还包括图名、比例尺、图例、责任表等。

正式出版的地质图还包括综合柱状图与横切图区的剖面图。

地质图各组成单元的布置：图名位于正上方，正规大字书写。

按比例尺大小，选择相应的地名命名，如北京西山地质图、湖北省地质图等。

比例尺数字比例尺位于图名的正下方。

线条比例尺位于框图的正下方或剖面图的正下方。

框图位于比例尺的正下方。

图例位于框图的右侧或下部（有剖面图时，可在剖面图下部），高度不超过比例尺。

图例的顺序为：从上到下（右侧），从左到右（下部）先地层（由老到新，颜色与代号见指导书P75），岩浆岩（新—老，（见指导书P76-79页）。

综合地层柱状图位于框图的左侧。

地质剖面图位于框图的下方。

责任表位于图的右下角。

责任表的规格见插图1。

（二）读地形地质图四个先后的原则：先图外，后图内；先地形，后地质；先整体，后局部；先略读，后详读。

1）读图名、比例尺了解图的地理位置，推算图幅面积和工作详细程度。

2）读图例了解图内地层、岩石、构造发育情况。

3）读地形等高线了解图内地形地势，帮助认识地层、岩石、地貌与构造之间的关系。

4）概读地质内容了解图内地层、岩层分布、构造特征。

5）重点内容详读剖面线经过的地段，须重点了解的地层、构造等详读。

（三）水平岩层、倾斜岩层在地形地质图上的特征1.水平岩层1）水平岩层的地质界线与等高线平行或重合。

2）在岩层未发生倒转情况下，新地层在上、老地层在下。

3）岩层的出露宽度与岩层的厚度成正比、与坡度成反比。
