详细判读地质图(重点已标注)

二、阅读地质图的步骤和方法
• • • • • • 1.看图名和方位 2.看比例尺 3.读图例 4.读地层柱状图 5.读地质断面图 6.地质图的综合分析
1.看图名和解该图幅的地理位置和 图的类型。例 如，湖北省地质图，湖北省第四纪地质 和工程地质图等，图名列于图幅上方图框外正中部位， 经纬度标于图框边缘。一般地质图图幅是上北下南，左 西右东，特殊情况也有用箭头指示方位。一幅地质图一 般是选择图面所包含地区中最大居民点或主要河流、主 要山岭等命名的。 分析图内的地形特征有的地质平面图往往绘有等高线， 可以据此分析山脉的延伸方向、分水岭所在、最高点、 最低点、相对高差等。如不带等高线，可以根据水系的 分布来分析地形特点，一般河流总是从地势高处流向地 势低处，根据河流流向可判断出地势的高低起伏状态。
2.看比例尺
• 比例尺一般注在图框外上方图名之下或下方正中 位置。比例尺有两种表示方法：一种是数字比例 尺，它是表示地面实际距离被缩小的倍数，如1： 50000，即图上1厘米相当于地上50000厘米或 500米或0.5公里；直线比例尺是把图上一定距离 相当于实际的距离用直线表示出来。比例尺反映 了图幅内实际地质情况的详细程度，比例尺愈大， 制图精度愈高，反映地质情况也愈详尽。此外， 图框的右下方注明编图单位或人员，编图日期及 资料来源，以了解资料的新旧和质量。
3.读图例
• 地质图上各种地层、岩层的性质和时代以及构造等都有 统一规定的颜色和符号。一幅地质图上，有其所表示的 地质内容和图例。图例通常放在图框外的右边，也放在 图框内的空白处。图例包括地层图例和构造图例两方面。 地层图例是把该图幅出露的地层由新到老，从上到下 顺序排列，用标有各种地层的相应符号和颜色的长方形 格子表示，长方格子的左边注明地层时代系统，右边注 明主要岩性；岩浆岩体的图例按酸性到基性的顺序排列 在地层图例之下。构造图例就是用不同线条、符号所表 达的地质构造的内容和意思，如岩层的产状要素，断层 的种类等，构造图例常放在地层图例之后。地形图例一 般不标在地质图上。

看懂地质图的“三部曲”，必会知识！把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：（1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。

倾斜岩层的露头形状与地形起伏的关系如下：（1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

第一章 地球和地图
第四节 地形图的判读
高效上好每节课·快乐上好每天学
课程 标准
1.在等高线地形图上，识别山峰、山脊、山谷，判读坡的陡缓 ，估算海拔与相对高度。
2.在地形图上识别五种主要的地形类型。
学会在等高线地形图上识别山峰、山脊、山谷，判读坡的陡缓 学习目标 1
，估算海拔与相对高度等。
学习目标 2 会在地形图上识别五种主要的地形类型。
高效上好每节课·快乐上好每天学
地球表面是高低起伏不平的，而地图是平面的 ，那么如何将高低起伏的地标特征比较准确地在 平面的地图上表示出来呢？
高效上好每节课·快乐上好每天学
新知1 等高线地形图 新知2 分层设色地形图 新知3 地形剖面图
高效上好每节课·快乐上好每天学
新知1 等高线地形图
阅读教材24页，说说下面几个名词的含义。
B.丘陵
C.山地
D.高原
高效上好每节课·快乐上好每天学
海拔高度和相对高度 等高线和等深线 等高线地形图 山体部位的判读 坡度陡缓的判断
地形图的判读
五中陆地地形
分层设色地形图
判断依据
地形剖面图
高效上好每节课·快乐上好每天学
新知2 分层设色地形图
分层设色地形图 在绘有等高线和等深线的地形图上，把不同高度和 深度的范围，着上不同的颜色（海洋则着上深浅不同的 蓝色），可以一目了然地看到地表的高低形态和海底的 起伏状况，这种地图叫分层设色地形图。
1.画出剖交点； 4.将交点转绘到水平线上； 5.显示各点的垂直距离； 6.连线。
高效上好每节课·快乐上好每天学
新知3 地形剖面图 绘制地形剖面图
达成学习目标 2 高效上好每节课·快乐上好每天学
退出

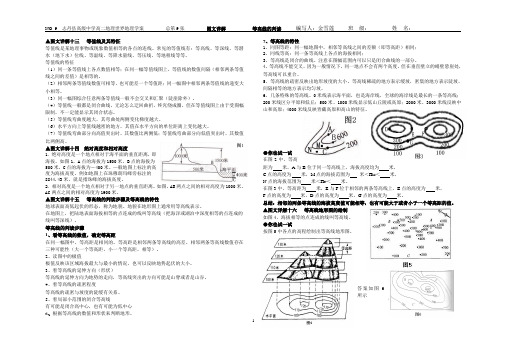

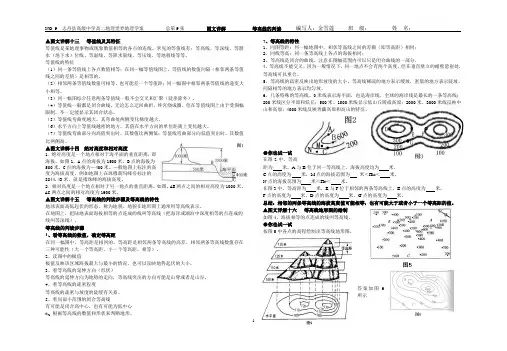

▲图文详解十三等值线及其特征等值线是某地理事物或现象数值相等的各点的连线。

常见的等值线有：等高线、等深线、等潜水（地下水）位线、等温线、等降水量线、等压线、等地租线等等。

等值线的特征（1）同一条等值线上各点数值相等；在同一幅等值线图上，等值线的数值间隔（相邻两条等值线之间的差值）是相等的。

（2）相邻两条等值线数值可相等，也可能差一个等值距；同一幅图中相邻两条等值线的递变大小相等。

（3）同一幅图综合任意两条等值线一般不会交叉和汇聚（陡崖除外）。

（4）等值线一般都是闭合曲线，无论怎么迂回曲折，终究绕成圈，但在等值线图上由于受图幅限制，不一定能显示其闭合状态。

（5）等值线弯曲度越大，其弯曲处两侧变化梯度越大。

（6）水平方向上等值线越密的地方，其值在水平方向的单位距离上变化越大。

（7）等值线弯曲部分向高值突出时，其数值比两侧低；等值线弯曲部分向低值突出时，其数值比两侧高。

▲图文详解十四绝对高度和相对高度1．绝对高度是一个地点相对于海平面的垂直距离，即海拔。

如图1，A点的海拔为1500米，B点的海拔为500米，C点的海拔为－400米。

—般地图上标注的高度为海拔高度。

例如地图上在珠穆朗玛峰旁标注的8844.43米，就是指珠峰的海拔高度。

2．相对高度是一个地点相对于另一地点的垂直距离。

如图，AB两点之间的相对高度为1000米，AC两点之间的相对高度为1900米。

▲图文详解十五等高线的判读步骤及等高线的特性地球表面高低起伏的形态，称为地貌。

地貌在地形图上通常用等高线表示。

在地图上，把陆地表面海拔相等的点连成的线叫等高线（把海洋或湖泊中深度相等的点连成的线叫等深线）。

等高线的判读步骤1、看等高线的数值，确定等高距在同一幅图中，等高距是相同的。

等高距是相邻两条等高线的高差。

相邻两条等高线数值存在三种可能性（大一个等高距，小一个等高距，相等）。

2、读图中的极值极值反映该区域海拔最大与最小的情况，也可以反映地势起伏的大小。

4.推测岩层形成环境
(1)地层中有海洋生物化石,说明该地曾经是海洋。沉积岩层中有煤、石油, 反映出该地曾经有森林或其他丰富的有机物质来源。石灰岩层反映出该地 曾经是温暖的浅海。 (2)地层呈水平状态,且从下至上由老至新连续排列(如下图),说明在相应地 质年代,地壳稳定下沉,地理环境没有明显变化。
4.推测岩层形成环境
3.地壳运动性质的判断方法
（1）若出现大面积成层岩石，说明地壳处于下沉运动中； （2）若上覆岩层发生侵蚀，说明地壳处于上升运动中。
（3）地层出现缺失的原因： ①在缺失地层所代表的年代发生了地壳隆起，使当地地势抬高，终止了 沉积过程； ②当时有沉积作用，地壳隆起后，原沉积物被剥蚀完毕； ③当时、当地气候变化，没有了沉积物来源。
(3)若上下两个岩层之间有明显的侵蚀面存在,说明是由其下部岩层形 成后,该地地壳平稳抬升或褶皱隆起,岩层遭受外力侵蚀形成的。若侵蚀面 上覆有新的岩层,说明是由该地地壳下沉或相邻地区上升形成的。如下图 中C、D层的不连续就是岩层上升受外力侵蚀形成的;上面有新的沉积岩, 说明该地地势较低。
4.推测岩层形成环境
④根据海底岩石的形成和扩张过程 判断。海底岩石，则离海岭越近，其形
成的地质年代越晚，离海岭越远，其形成 的地质年代越早。
地质剖面图的判读
太平洋局部洋底地层等年龄线 分布图(数字单位：100万年)
1.确定岩层及其新老关系的方法
①根据地层层序规律确定；
②根据生物进化规律判断；
③根据岩层的接触关系判断。喷出岩
的形成晚于其所切穿的岩层，侵入岩的形 成晚于其所在的岩层；变质岩的形成晚于 与其相邻的岩浆岩。
④根据海底岩石的形成和扩张过程 判断。海底岩石，则离海岭越近，其形
成的地质年代越晚，离海岭越远，其形成 的地质年代越早。

实验作业要求
请使用“长江大学实验报告”纸完成作业； 1 请使用“长江大学实验报告”纸完成作业； 写明实验目的要求、实验内容； 2 写明实验目的要求、实验内容； 如需要，请粘贴原始图件； 3 如需要，请粘贴原始图件； 如需要，对作图步骤请写相关说明； 4 如需要，对作图步骤请写相关说明； 剖面图用标准作图纸（米格纸）完成; 5 剖面图用标准作图纸（米格纸）完成; 学习委员按学号收齐所有学生作业，及时上交。 6 学习委员按学号收齐所有学生作业，及时上交。
作业： 作业：1、判别哪些地层是水平岩层； 判别哪些地层是水平岩层； 求地质图中K 层的厚度。 2、求地质图中K1层的厚度。
实习二 用间接方法确定岩层产状要素
一、目的要求 1、学会在地形地质图上用相邻等高线法求 岩层产状要素； 岩层产状要素； 2、用三点法求岩层产状要素。 用三点法求岩层产状要素。
作业： 作业： 在凌河地形地质图(附图1)上求下石炭统(C1) 1)上求下石炭统(C1)等顶面 1 在凌河地形地质图(附图1)上求下石炭统(C1)等顶面 或底面的产状。 或底面的产状。 在松溪地形地质图(附图3) 3)上 根据：(1)已知某赤铁 2 在松溪地形地质图(附图3)上，根据：(1)已知某赤铁 矿层为一倾斜矿层，产状稳定， 矿层为一倾斜矿层，产状稳定，有三个钻孔各见矿深度 60m； 40m； 180m， 为：ZK260m；ZK340m；ZK5180m，用三点法求该 矿层产状；(2)在设计钻孔 在设计钻孔ZK 矿层产状；(2)在设计钻孔ZK9处，预计打多深即可达该 赤铁矿层顶面? 提示： 赤铁矿层顶面? 提示：钻孔中铁矿层顶面高程等于钻孔 地面位置高程减去见矿深度 注意：实验要求所有的产状数据都是由直尺、 注意：实验要求所有的产状数据都是由直尺、量角器测 不需要有任何三角函数或比例关系。 得，不需要有任何三角函数或比例关系。

4.4 地质构造与地质构造图的判读一、基础知识地质构造是指地壳中的岩层地壳运动的作用发生变形与变位而遗留下来的形态。

主要是褶皱与断层。

1.什么是褶皱？在地壳运动产生的强大挤压作用下，岩层会发生塑性变形，产生一系列的波状弯曲，叫做褶皱。

2.褶皱的基本单位是褶曲，即褶皱的一个弯曲。

褶曲有两种基本的形态，一种是背斜，一种3.思考分析：背斜成谷、向斜成岭的原因。

背斜顶部因受张力常被侵蚀成谷地向斜槽部受挤压不易被侵蚀反成山岭4.简述断层的形成原因：当地壳运动产生的强大压力和张力，超过了岩石的承受能力时，岩体就会破裂。

岩体发生破裂后，如果两侧的岩体沿断裂面发生明显的位移，就形成了断层。

5.断层与构造地貌：大断层常形成裂谷或陡崖，如东非大裂谷。

断层一侧相对上升的岩块叫地垒，常成为山岭或高地，如庐山、泰山断层一侧相对下降的岩块叫地堑，常成为谷地或低地，如渭河平原、汾河谷地断层线上岩石破碎，易被风化侵蚀成沟谷、泉、湖泊拓展提升一：地质构造的实践运用（找水、找矿、工程建设等）背斜是良好的储油、气构造；且在工程上，利于建隧道。

向斜是良好的储水构造；且在工程上，利于建大坝。

断层处易于找泉水；但大型工程建设应避开断层带。

注意：背斜是良好的储油构造，但背斜并不都储存油；向斜良好的储水构造，但向斜的岩层里不一定都有水。

拓展提升二：了解地质剖面图的判读技巧地质图分为剖面图和平面图，在阅读时要分清是平面图还是剖面图，然后根据以下步骤进行阅读分析-------3看。

1．看图例、比例尺----------通过图例可以了解图示地区出露哪些岩层及其新老关系。

----------看比例尺可以知道缩小的程度。

2．看岩层----判断岩石类型、岩层新老关系、地质构造及发展演变A. 判断岩石类型根据岩石的特征-------沉积岩具有层理构造，可能含有化石，如石灰岩、砂岩、页岩等；变质岩具有片理构造，如大理岩、板岩、石英岩、片麻岩等。

根据岩石成因-----岩浆通道内形成岩浆岩（喷出岩与侵入岩）沉积岩与岩浆的接触面上形成的是变质岩B. 判断岩层新老关系（1）根据地层层序规律确定：沉积岩是受沉积作用形成的，因而一般规律是岩层越老其位置越靠下；岩层越新，其位置越靠上（接近地表）。

6．下列四幅剖面图中，与甲—乙剖面相符的是 ( )
√
解析：如图示甲—乙剖面之间经过两次河流，而河流所在河谷地区地势相 对周边地区较低，也就是说该剖面线应有两处较为明显的相邻海拔低值区 域，B、C图中只有一处，错误； 据图示的地质年代表可知P1地层早于P2地层，所以正常的地层应是P2在P1之 上，C2在C1之上，A正确，D错误。
(2021·浙江6月选考)下图为某地地质地形图，图中断层附近有一条溪流。断 层东侧相对上升，西侧相对下降。据此完成(1)～(2)题。
(1)该溪流( )
A．流向为自南向北
B．侵蚀地表，形成断层
√C．晚于白垩纪形成
D．西岸平坦，东岸陡峭
(2)甲、乙两地之间地层剖面示意图最有可能是 ( )
A．① C．③
3．由图可知，柔性地层厚度纵向上有明显变化，造成这一变化的因素及表 现最可能是( ) A．埋藏深度——F层埋深浅，压力小，厚度最大 B．岩性差异——G层岩性最为柔软，厚度最小
√C．沉积环境——C层沉积环境最好，沉积厚度最大
D.外力作用——G层靠近地表，被外力剥蚀，厚度最小
解析：影响沉积岩厚度的因素主要有沉积环境、沉积物的来源、外力剥蚀 等。结合图中可知，三个柔性岩层中C最厚，F居中，G最薄。根据材料中 提到，中构造中的岩层是以海相碳酸盐岩为主的地层，说明在中构造的岩 层形成时，当地应是海洋环境，海拔较低，沉积环境最好，沉积物最厚， C正确； F层不是最厚的，A错误； 三个岩层都是柔性岩层，不能具体判断哪个岩层更软，B错误； G层没有出露地表，因此没有受到外力的侵蚀，D错误。
(2)地壳下沉：地层呈水平状态，且从下至上由老至新连续排列，说明在相 应地质年代，地壳稳定下沉，地理环境没有明显变化。 (3)水平运动：若岩层出现弯曲、倾斜甚至颠倒，或岩层出现不连续，说明 岩层形成后，地壳水平运动使岩层发生褶皱或断层。 (4)垂直运动：如果岩层断裂形成断层而未发生弯曲变形，说明该地经历了 垂直运动。 (5)岩层缺失：某种地层缺失，形成原因可能有三个：一是当时地壳隆起， 地势升高，终止了沉积过程；二是隆起后被外力侵蚀；三是当时气候变化， 没有沉积物来源。

地质人必备！一文教你如何读懂地质图！岩层的产状分为三大类：水平岩层、倾斜岩层和直立岩层。

•水平岩层：倾角小于50的岩层•倾斜岩层：倾角在50－850的岩层•直立岩层：倾角大于850的岩层岩层基本产状类型及其基本特征简表一.水平岩层与水平地质界面水平岩层分布区具有以下特点：1.上新下老当水平岩层未发生倒转时，老的岩层在下新的在上；2.水平岩层的出露形态受地形的控制水平岩层的界线与等高线平行或重合并随等高线的弯曲而弯曲。

其形态与等高线相似；3.水平岩层的厚度就是该岩层的顶底标高之差。

4.水平岩层的出露宽度与地形坡度有关坡度越大出露宽度越小，反之相反。

二.倾斜岩层与倾斜地质界面（1）相反相同当岩层的倾向与坡向相反时，岩层界线与等高线的弯曲方向相同，但是等高线更弯曲。

岩层倾向与地面坡向相反时的“V”字形，左为立体图右为平面图（地质图）（2）相同相反当岩层的倾向与坡向相同时，同时岩层的倾角大于坡角，岩层的界线与等高线的弯曲方向相反。

岩层倾向与地面坡向相同岩层角大于地面坡角的“V字形，左为立体图，右为平面图（地质图）（3）相同相同当岩层的倾向与坡向相同时，同时岩层的倾角小于坡角，岩层的界线与等高线的弯曲方向相同。

但岩层的界线更弯曲。

岩层倾向与地面坡向相同岩层倾角小于地面坡角的“V”字形，左为立体图，右为平面图（地质图）三、倾斜岩层分布区的基本特点（1）倾斜岩层出露界线的弯曲特点当倾斜岩层的走向与山脊的走向、山坡的坡向垂直或斜交时，倾斜岩层的出露界线多呈“V”字型，其地质界线与等高线的“V”字型弯曲方向有以下三种关系：1.相反相同当岩层的倾向与坡向相反时，岩层界线与等高线的弯曲方向相同，但是等高线更弯曲。

2.相同相反当岩层的倾向与坡向相同时，同时岩层的倾角大于坡角，岩层的界线与等高线的弯曲方向相反。

3.相同相同当岩层的倾向与坡向相同时，同时岩层的倾角小于坡角，岩层的界线与等高线的弯曲方向相同。

但岩层的界线更弯曲。

等高线地形图可以判断坡度陡缓：
较陡的地方，等高线密集；较缓的地方，等高线稀疏。
较陡
较缓
A
B
思考：A、B两侧那边爬坡更省力？
五中常见地形及地形图
等高线闭合，数值内高外低。
等高线凸向低处，中间高于两侧。多形成分水线。
等高线凸向高处，中间低于两侧。多形成集水线。
多条等高线重叠
两个山峰之间比较平缓的部位。
地形图的判读
教学目标1．阅读海拔和相对高度示意图，在等高线地形图上识别地势高低和坡度陡缓； 2．了解绘制等高线的方法；3．能在等高线地形图上判读山脊、山谷等地形部位；4．在地形图上识别高原、山地、盆地、丘陵、平原五种地形类型
01
等高线地形图
目录
01.等高线地形图
02.分层设色地形图
03.地形剖面图
尝试绘制图中各ห้องสมุดไป่ตู้的地形图。（等高线距离100m）
练一练
等深线
海洋中，深度相同的各点的连线，叫做等深线。和等高线具有同样的特点，可以判断海洋的深度和海底坡度的陡缓程度。
02
等高线地形图
在绘有等高线和等深线的地形图上，把不同高度和不同深度的范围，涂上不同的颜色（海洋用深浅不同的蓝色），所得到的图叫做分层设色地形图。
陆地上五大基本地形：山地、丘陵、高原、平原、盆地
喜马拉雅山
东南丘陵
云贵高原
亚马孙平原
四川盆地
03
地形剖面图
地形剖面图
以等高线地形图为基础，沿等高线地形图某条直线下切而显露出来的地形垂直剖面。地形图可以更直观的表示地面上某一方向地势的起伏和坡度的陡缓。
完成活动绘制
同学们再见！
授课老师：
时间：2024年9月15日

详细判读地质图（重点已标注）阅读地质图阅读地质图的一般步骤和方法（1）读地质图首先要看图式和各种规格，即先看图名、比例尺和图例。

还应具备地形图和地图有关知识。

从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。

（2）熟悉图例是读图的基础。

首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。

读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。

有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。

（3）在阅读地质内容之前应先分析一下图区的地形特征。

在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。

在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。

如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。

了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系.（4）一幅地质图反映了该地区各方面地质情况。

读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。

对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。

读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。

(5).在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。

构造大类组成地壳的岩层所具有的一定特征或形态的组构称为“地质构造” ，其基本类型有四类：水平构造、倾斜构造、褶皱构造和断裂构造。

(1)水平构造：岩层产状近于水平，出现在构造运动影响较轻微的地区或大范围内均匀抬升或下降的地区，岩层未发生明显变形。

(2)倾斜构造：指岩层层面与水平面有一定的夹角。

(3)褶皱构造：褶皱是岩层弯曲形成的构造，其基本类型主要有两种：背斜和向斜。

背斜的特征是岩层向上弯曲，中心核部较老，两侧岩层依次变新；向斜则相反，岩层向下弯曲，核部较新，两侧依次变老。

(4)断裂构造：断裂构造是由于岩层受力发生脆性破裂而产生的构造。

根据相邻岩块沿破裂面的位移量，又可分为节理和断层。

(A) 节理：节是当岩层，岩体发生破裂，而破裂面两侧岩块没有发生显著位移时的断裂构造。

其成因多种多样，在剪切应力下形成的节理称剪节理，在张性应力下形成的节理称张节理。

(B) 断层：是岩体发生较明显位移的破裂带或破裂面。

断层是地壳中广泛存在的地质构造，种类很多，形态各异，规模不一。

有的能深达 700 千米。

断层延伸最长可达数百甚至上千千米。

2、断层分类按断层两盘相对位移的方向分为正断层、逆断层和平移断层(见图5)。

图5 正断层(左)、逆断层(中)、平移断层(右)示意图①正断层：上盘相对下降，下盘相对上升，主要是引张力和重力作用形成。

②逆断层：上盘相对上升，下盘相对下降，主要是由水平挤压力作用形成。

③平移断层：两盘沿断层面走向方向相对错动，断层面近于直立，主要是水平剪切作用形成的。

以上三大类断层在构造图上的标示见图6 所示。

图6 正断层(左)、逆断层(中)、平移断层(右)在构造图上的标示符3、断层在剖面上的形态单个断层在剖面上的形态多种多样，下图是主要几种(图7)：(1)犁式断层：上陡下缓，上凹。

其下降盘地层厚度明显增大，上升盘地层明显变薄或缺失。

(2)座椅式断层：断面上、下陡，中间缓，在拐点部分的下降盘往往形成逆牵引构造，是油气聚集的良好场所。

感激下载地质图一.地质图的种类和根本内容用划定的符号.线条.色彩来反应一个地区地质前提和地质汗青成长的图件,叫地质图.它是根据野外探明和收集的各类地质勘测材料,按必定比例投影在地形底图上编制而成的,是地质勘探工作的重要成果之一.（一）地质图的种类1.通俗地质图以必定比例尺的地形图为底图,反应一个地区的地形.地层岩性.地质结构.地壳活动及地质成长汗青的根本图件,称为通俗地质图,简称地质图.在一张通俗地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图和分解地层柱状图,通俗地质图是编制其它专门性地质图的根本图件.按工作的具体程度和工作阶段不合,地质图可分为大比例尺的(＞1：25000).中比例尺的〔1：5000～1：10万〕.小比例尺的（1：20万～1：100万).在工程扶植中,一般是大比例尺的地质图.缺地质图2.地貌及第四纪地质图以必定比例尺地地形图为底图,重要反应一个地区的第四纪沉积层的成因类型.岩性及其形成时期.地貌单元的类型和形态特点的一种专门性地质图,称为地貌及第四纪地质图.3.水文地质图以必定比例尺地地形图为底图,反应一个地区总的水文地质前提或某一个水文地质前提及地下水的形成.散布纪律的地质图件,称为水文地质图.水文地质图4.工程地质图工程地质图是各类工程建筑物专用的地质图,如衡宇建筑工程地质图.水库坝址工程地质图.铁路工程地质图等.工程地质图一般是以通俗地质图为基本,只是增加了各类与工程有关的工程地质内容.如在地下洞室纵断面工程地质图上,要暗示出围岩的类别.地下水量.影响地下洞室稳固性的各类地质身分等.（二）地质图的根本内容1.平面地质图平面地质图又称为主图,是地质图的主体部分,重要包含：地理概况：图区地点的地理地位(经纬度.坐标线).重要居平易近点(城镇.村庄地点地).地形.地貌特点等.一般地质现象：地层.岩性.产状.断层等.特别地质现象：崩塌.滑坡,泥石流.喀斯特.泉及重要蚀变现象.2.地质剖面图在平面图上,选择一条至数条有代表性的图切剖面,以暗示岩性.褶皱.断层的空间展布形态及产状.地貌特点等..地质剖面图3.分解柱状图重要暗示平面图区内的地层层序.厚度.岩性变更及接触关系等.4.比例尺解释比例尺的大小,用数字：1：×××;也可用尺标：5.图例重要解释地质图中所用线条符号和色彩的寄义,按照沉积地层层序.岩浆岩.地质结构和其它地质现象的次序分列.6.义务栏(图签) 解释地质图的编制单位.图名.图号.比例尺.编审人员.成图日期等,便于查找.二.地质前提在地质图上的暗示（一）地层岩性的暗示地层岩性在地质图上是经由过程地层分界限.地层年月代号.岩性符号和色彩,并合营图例解释来暗示的.1.第四纪松散沉积层外形不规矩,但有必定的纪律性,大多在河谷斜坡.盆地边沿.平原与山地接壤处,大致沿山麓等高线延长.2.岩浆侵入体的界限外形最不规矩,也无纪律可循,需根据实地情形测绘.3.层状岩层的界限（1)程度岩层,程度岩层的产状与地形等高平行或重合,呈关闭的曲线.（2）竖立岩层,竖立岩层的地层界限不受地形的影响,呈直线沿岩层的走向延长,并与地形等高线直交.（3）竖直岩层有三种不合的情形：岩层偏向与地形坡向相反时,地层界限的曲折偏向(“V”字形曲折尖端)和地形等高线的曲折偏向雷同,但地层界限的曲折程度比地形等高线的曲折度小.岩层偏向与地形坡向雷同,并且倾角小于地面坡角时,地层分界限的曲折偏向与地形等高线的曲折偏向雷同,但地层界限的曲折度比地形等高线的曲折度大.岩层偏向与地形坡向雷同,并且倾角大于坡角时,地层分界限的曲折偏向与地形等高线的曲折偏向相反.（二）岩层产状的暗示程度岩层竖立岩层,箭头指向较新地层.竖直岩层,长线代表走向.短线代表偏向,数字代表倾角的度数.倒转岩层,长线代表走向.弯线代表倒转后岩层偏向.箭头指向老岩层,数字代表倾角度数.（三）岩层接触关系的暗示1.层状岩层间的接触关系（1）整合接触：在地质图上表示为两套地层的界限大体平行,较新的地层只与一个较老地层相邻接触,且地层年月持续.（2）平行不整合接触(假整合接触)：在地质图上表示为两套地层的界限大体平行,较新的地层也只与一个较老地层相邻接触,但地层年月不持续.（3）角度不整合接触(不整合接触)：在地质图上表示为两套地层的界限不服行,呈角度交截,一种较新的地层同多个较老地层相邻接触,产状不合,地层年月不持续.2.岩浆岩侵入体与围岩的接触关系（1）侵入接触：在地质图上表示为沉积岩的界限被岩浆岩界限截断.（2）沉积接触：在地质图上表示为岩浆岩的界限被沉积岩界限截断.沉积接触（四）褶皱的暗示褶皱在地质图上重要经由过程地层的散布纪律.年月新老关系和岩层产状分解暗示出来,为了凸起褶皱轴部的地位及褶皱的形态类型,在地质结构图上,常在褶皱核部地层的中心,用下列符号加重暗示：背斜倒转背斜向斜倒转向斜（五）断层的暗示在断层出露地位,在黑色地质图上经常应用红线.在诟谇地质图上用粗黑线符号暗示：代表正断层,长线代表断层出露地位和断层线延长偏向,带箭头的短线代表断层面的偏向,数字为断层面倾角,不带箭头的双短线地点的一侧为断层的降低盘.代表逆断层,符号与上同.代表平移断层,箭头代表本盘相对滑动的偏向,短线代表断层面偏向,度数暗示断层面的倾角.三.浏览剖析地质图-读图步调1.比例尺：各类地质图都有必定的精度,从比例尺大小就可以看出,比例尺越大,内容越具体,地质现象表达的就越清晰,同时也可根据比例尺,盘算该图区的面积.2.图例：平面图.剖面图.柱状图的地层图例(符号.色彩.线条等)都是一致的,此外还有结构图例（包含产状.褶皱.断裂）.地貌.天然地质感化的图例(滑坡.岩溶)等.3.地貌：懂得地形升沉,山水.河道水系的散布等,并联合剖析第四纪地层的散布.4.地层散布和岩性：区内消失的地层时期.岩性.产状等.5.结构：断层.褶皱的类型.范围.散布和性质,本区的结构线走向6.不良地质：滑坡.崩塌.岩溶等.7.地史剖析8.评价：根据图内表示的地质前提,可对建筑物场地的工程地质前提进行初步评价,并可提出进一步勘探工作的看法.四.地质剖面图的绘制（一）程度岩层地质剖面图的绘制办法与步调1.选择剖面线2.肯定剖面制图比例尺3.切制地形剖面4.勾绘地质界限5.标注斑纹.代号6.整饰图件（二）竖直岩层地质剖面图的绘制在竖直岩层地区地质图上切制地质剖面图,其作图办法大体上与程度岩层地区地质剖面图的切制办法雷同,但应留意下列几个方面的问题：1.选择剖面线之前要细心浏览和剖析地质图,懂得图幅内各地层的时期.层序.产状.散布及其与地形升沉和散布的关系.剖面线偏向应尽可能垂直区域地层走向,且经由过程所有地层及地层升沉最大地段.剖面选好后需在地质图上注明地位和编号.2.地质剖面图的比例尺一般要与地形图雷同,如需放大,则程度比例尺也一致放大,防止曲解剖面地形和岩层倾角.如在特别情形下,也可只放大垂直比例尺,但要变换岩层倾角.3.当剖面线偏向与岩层走向垂直或根本垂直时,剖面图上的岩层界限按真倾角绘制.若剖面线偏向与岩层走向不垂直,二者所夹锐角<80°时,剖面图上岩层界限应按视倾角绘制.4.在地质剖面图上用划定的图例将不整合明白暗示出来.此外,在画角度不整合结构时,要先画不整合面以上岩层,后画不整合面以下岩层（三）褶皱地区地质剖面图的绘制根据褶皱地区地质图切制地质剖面图的步折衷办法,与切制程度岩层及竖直岩层地质剖面图基底细同,但需留意以下几个方面的问题.1.剖析图区地形和结构特点作图前应细心浏览地质图,剖析图幅内构成褶皱结构的地层,褶皱的展布偏向和形态特点,次级结构.断层及岩浆活动情形,以及结构.岩性与地形升沉的关系等问题,作到心中稀有.2.选择剖面线剖面线尽可能垂直皱褶轴线偏向,并经由过程全褶皱结构重要褶皱结构.3.具体绘制办法在前提不合的情形下,褶皱地区地质剖面图的作图办法也不雷同.（1）地质图上无地形等高线且褶皱岩层的厚度及产状无具体记录时,在这种情形下,地质剖面图的作图办法如下.Ⅰ）假定地面程度,则地形剖面线可用程度线代替.Ⅱ）在地质图上选择一层出露次数最多的地层,并以它在地质图上的最小露头宽度作为其地层的厚度.Ⅲ）在地质剖面图上,以所选地层上层面与剖面线的交点为圆心,以它在地质图上的最小露头宽度为半径画弧,从该地层基层面分界点起引此圆弧的切线,则此切线即为该地层的基层面界限.用这种办法得出该地层在剖面上所有露头点的底面界限后,再用滑腻曲线将该岩层各底面界限界限衔接起来,即画出该地层的褶皱形态.Ⅳ）剖面上所切过的其它地层界限露头点,可按照上述褶皱形态依次勾绘出这些地层界限,即绘制出全部地质剖面.在前提不合的情形下,褶皱地区地质剖面图的作图办法也不雷同.(2).当地质图上有地形等高线且岩层厚度及岩层产状均有较具体记录时,地质剖面图的编制办法与程度岩层地区及竖直岩层地区地质剖面图的编制办法基底细同.在作图时要留意以下几个问题：Ⅲ）剖面线切过褶皱岩层,当发明褶曲一翼仅有局部地段的岩层产状不调和时,应在保持岩层厚度不变的情形下,将局部较陡或较缓的岩层向深部加以修正,使之慢慢与岩层重要产状一致.Ⅳ）当应用的地形地质图比例尺较小,采取编构法编制地质剖面图.当应用的是大比例尺地形地质图,可直接根据现实材料或深部的工程掌握所取得的确实材料,进行编联地质界限及勾绘褶皱形态.Ⅰ）在绘制褶曲转折端时,可根据褶曲岩层产状的变更趋向来勾绘.Ⅱ）当剖面切过不整合界限时,可在地质剖面图上先画出不整合面以上的结构形态,然后再画不整合面以下的结构形态.。

坡缓的地方，等高线稀疏。
精选2021版课件
12
山峰
▲
等高线闭合，中间高四周低
盆地
等精选高2021版线课件闭合，中间低四周高13
山脊
等高线向低处凸
精选2021版课件
14
瞧，这里有 什么？
山谷
等高线向高处凸
“高谷低脊”
山谷有 河流发育
精选2021版课件
15
（因其形如马鞍而得名）
鞍部
相邻两个山顶之间的部位
圆珠笔芯
1.如果图中有 河流，应该在 哪里？
2.如果建大坝， 应选择在什么 地方？
大坝选址：口袋形区域的最窄处
精选2021版课件
24
抢答
等高线地形图代表的山体部位
A山顶
B盆地
A 3700
2700
1700
精选2021版课件
B 1000
3000 5000
25
山谷 山脊 鞍部 山顶 陡崖
200
300 400
甲省力。
因为甲路线上的等高线稀疏，是缓坡。
精选2021版课件
22
——争当小小设计师
②
①甲
1、修路选线：沿等高线，缓坡 2、引水时注意：a、从海拔高处引向低处， 可自流引水 b、上游水质好
要在河流引水到甲地，你会选择哪条路线？ 要在甲地和丙地之间修精选建20公21版路课件，你会如何设计路线2？3
——争当小小设计师
精选2021版课件
16
陡崖
等高线重合的地方
适合的运动？ 攀岩
可能出现的景观？瀑布 精选2021版课件
17
总结：山体不同部位等高线特征
100
300
2
500

4. 在a、b两处采煤，最容易发生的矿难事故分别是( ) A．瓦斯爆炸和透水事故 B．井喷事故和瓦斯爆炸 C．透水事故和塌坍塌事故D透水事故和井喷事故
（三）地质作用发生过程的判读
5.下图为某地质地貌剖面示意图。据图简述该地 地壳运动的过程。
下图为推覆构造示意图, 这种构造通常是上盘 岩层自远处推移而来, 上覆于相对停留在原地 不动的原地岩块之上而形成的一种地质构造
6.下列岩层按照年龄由新到老排列正确的是（ ）
A．⑥②⑦①
B．⑦⑥③①
C．⑤⑥③⑦
D．④③②①
7、下列关于飞来峰形成地质作用过程正确的是（ ）
A. 岩层断裂-垂直上升-推移上覆-外力侵蚀
B. 垂直上升-岩层断裂-水平挤压-推移上覆

C. 岩层断裂-水平挤压-推移上覆-外力沉积
D. 水平挤压-岩层断裂-推移上覆-外力侵蚀
1、关于岩石风化作用的叙述，正确的是（
A、从②到①物理风化作用逐渐减弱
B、从②到③化学风化作用逐渐减弱
C、从③到④化学风化作作用逐渐加强
D.从④到①物理风化作用逐渐减弱
2、地表风化壳厚度最大的是（ ）
A、①
B、②
C、③
） D.④
判断地质作用发生的过程 基础: 识记三大类岩石的成因、分类及特征
2.看岩层 (1)、看岩层的形态（水平、弯曲、断裂等） （2）看岩层的形成时间（规律）
3.看地形 （地形类型、地势起伏、坡度陡缓） （1）等高线 （2）等温线 （3）水系（河流流向）
三、地质剖面图的应用
（一）地质作用类型的判读
下图为某地区地质剖面图。地质工作者调查发现, 该地区4种岩石中最古老的是石灰岩 , 读图回答
岩石形成时间早晚的判读
