丙烯酸网球场施工方案（沥青基础）
一、基础设施：
1、挖土：挖土400mm深，清除余泥、平整、压实。
2、基础层：铺300mm厚块石和碎石层。
3、稳定层：在碎石面上铺100mm水泥石粉（拌6%水泥），并压实。
4、粗沥青：铺60mm厚粗沥青，将拌制好的粗沥青混凝土趁热平铺于水泥石粉面上，用压路机纵横压实、压平，并向一边方向（与中网平行方向）作5%的倾斜坡度，以利排水。
5、细沥青：在粗沥青面上再铺一层30mm厚的细砂沥青混凝土，并与压粗沥青的要求相同。
6、沥青完成后，需七天至十五天的稳定期，才宜进行面层丙烯酸涂料方式施工。
二、围网设施：
为美观及保证质量，敝司采用国产的PVC涂塑铁丝网做网球场的围网，既可节省每年为普通铁丝重新油漆的费用，其使用寿命又较普通铁丝网长三~五年，网孔规格为45mm×45mm，小于网球的直径。
1、基座：用200#混凝土做围网柱基座，各座墩之间用砖砌挡土墙和水泥混凝土连接。
2、框架：围网立柱用75mm钢管预埋于基座内，柱高4m，各立柱间上下用两根75mm 钢管焊接连成框架。
3、拉网：安装铁丝网应用专用工具拉紧，再用扁铁条及螺丝钉固定。
4、附件：用水泥混凝土预埋网柱预埋件，在两网柱中点预埋标志带挂勾座。
三、灯光设施：
1、灯柱：用100mm钢管制作，柱高7m，柱埋地下深度为1m。
2、电源：使用220V电压电源，在做基础施工时须按电线分布图预埋好线管，穿好电线，做妥接线盒，接通场内所有灯具，场外部分由建设单位负责。
3、灯具：
1）用8套进口加拿大Court-1，光照度好，使用寿命达1万小时以上。
2）用8套国产上海亚明
四、面层丙烯酸涂料施工工艺
标准硬地网球场面以使用丙烯酸涂料涂于沥青或混凝土基面上，其特点为施工简单，施工期短，造价廉宜，日后维修容易，并有多种颜色可供选择：
1、温度：施工时温度应在12℃以上，涂料易于熟化，而超过36℃涂料则易起泡。
2、试水：全场洒水，以测试场地之平整度，在明显凹陷处做记号。
3、修补：用强化沥青填充剂拌适量石英砂和水，填平场内凹陷处，减低积水现象。
4、底层：用强化沥青填充剂掺砂、水搅拌，铺涂二层找平地面，与面层涂料更粘合。
5、中层：用丙烯酸强化填充剂混合砂、水，搅拌后涂刮一层，加强面层与底层的粘合。
6、面层：用丙烯酸色料浓缩物混合适量石英砂和水搅拌，涂刮二层，以增加耐磨功能。
7、终饰：用丙烯酸色料浓缩物加水搅拌后，涂刮一层面油，以达到纹理效果。
8、划线：用丙烯酸色料浓缩物画白色标准网球场界线两道。
五、球场配件：
1、网球柱：每片球场安装1付进口专用网柱。
2、网球网：每片球场安装1付进口专用球网。
3、推水器：每片球场配备1付进口推水器。
六、质量控制
1、沥青面应平整坚实，无压路机轮印，密实度达95%以上。
2、整个层面应有3%~5%的排水坡度，随意选点用3米直尺度量，不应超过5mm之凹陷处。
3、面层及底层分为六层以上铺设，铺设时必须待第一层干透后才能铺设第二层，如此类推。
4、围网框架和灯柱油两底两面防锈漆。
5、场地丙烯酸面层平整度达国际网球场验收标准。
七、施工安排
50个工作日
1、挖土，找平基础----4天
2、铺设基础与稳定层----8天
3、安装网架围网、预埋电缆、立灯柱、安装灯具，做排水沟等同时进行----20天
4、铺设粗细沥青，养护沥青地面----10天
5、铺设面层丙烯酸涂料----8天。
丙烯酸网球场施工方案
1、试水：全场放满水，以测试该场地之平整程度；在明显凹陷处或开裂处做记号。
2、修补：用LEVELMASTER强化沥青乳剂混合适量石英砂尽量填平凹陷处，减低开裂现象。
3、底层：铺设两层涂料底层Fillercoat使其与底面的贴合更紧密。
4、面层：铺设一层Finishcoat终饰保护颜料（比赛线内为绿色，比赛线外为红色；）以保护及美化场地。
5、界线：用LINEPAIL划白色标准网球场界线。
6、善后：安装球柱及球网，持好中间标志带。（球柱及球网甲方提供）
注1：一切工程量均以施工图及合约为准；如有特殊情况，需双方有关人员共同作决定，并用书面记录及双方代表签字为证。
注2：本公司之专业工程师可为每个客户个别提供场地安装及设计意见，为客户度身订造最合适的场地，令其得到更可靠的投资回报。
附一：混凝土地基础要求
1、用200＃水泥混凝土浇制，并在其中加设钢筋网，层面厚度约150MM.
2、场地表面平整，用三米直尺度量，不应有超逾3M凹陷处。
3、表面水泥不能有剥落，起壳开一裂，等比弊病。
4、按正常施工要要求留好并处理妥伸缩缝；伸缩缝宽度不宜超过
8MM，应用硅胶填满至平面。伸缩缝所分隔的两边墙面接口处，不能高低不平，须在同一水平线上，所有伸缩缝最好处于场地中线及球场界线处，并要绝对平直，这样，就算日后伸缩缝开裂，也不会太影响场地美观
5、预留好安装网柱的地方。
＊所有在水泥面上的裂缝均需由买方处理妥，由于水泥面损坏引起塑胶面层的一切损坏，卖方不负任何责任。
＊所有塑胶面层进行铺设施工时，气温应在3—38度之间；湿度须在
85％以下；本公司技术全权决定施工方法和程序及决定当时情况是否适合施工。
附件二网球场验收标准
竣工的场地，面层色泽鲜艳，均匀，不易老化变色；表面无水泡，无裂缝，无脱皮；雨停一小时后，积水面积不应多于场地之1／54，3米内不应深于5MM，积水用推水器清除后半小时，场地应能使用。（原基础超出此标准要书面确定）。
附件三施工工期
1、试水（一天）
2、修补（三～四天）
3、铺设两层涂料底层FILLERCOAT（三天）
4、面层：铺设一层FINISHCOAT终饰保护颜米（二天）
5、界线（二天）
以上为晴天工作，雨天顺延，正常情况下，整项工程约需十二天

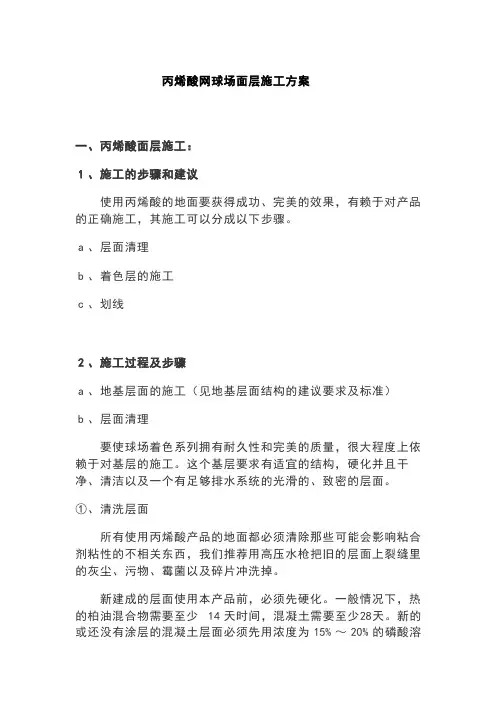

丙烯酸面层球场施工方案
1、丙烯酸施工面层要求：
丙烯酸球场无毒、无气味，对环境无污染；施工工期短，冷作业施工，常温固化；与场地附着力强，延伸率高，对混凝土地面、木材、金属、陶瓷表面有极强粘附力，涂料固化后的涂膜连续均匀，坚韧又有耐久性，整体防水，耐晒，耐热，耐老化，耐酸碱，防水性能优良。
但施工工艺要求严格，对基层的施工质量要求高，地基压实、稳固、不开裂、
不沉陷，混凝土的强度不低于C25，基层的坡度必须是5-8‰，平整度：场地积水率不超过总面积的15%。
2、施工工艺流程：
确立施工范围→清洁场地→用钢丝作水平找基准点→找平地面并做标记→防水处理二度→搅拌丙烯酸色浆→运送施工处→第一遍分色涂布→第二遍分色涂布→检查涂布质量→修边均匀铺刮材料→按标准划线→清理场地→养护三天即可正常使用。
3、施工方案：
㈠确立施工范围：在交付的水泥场地上确定球场铺设丙烯酸的范围；
㈡清洁场地：把符合要求的场地清扫一遍，将上面的浮灰、污迹、油漆、砂子、石子等杂物清除干净，对水泥起壳、起空鼓、翻砂的部位全部敲碎去除，直至干净的水泥为止，如遇雨后施工，要曝晒2-3天后施工；
㈢裂缝填补：用专用胶水、水泥、石英砂按比例调制均匀对水泥场地所有裂缝进行一次填补；
㈣用钢丝作水平基点：沿基点用球场专用胶水、水泥、石英砂按比例拌合找平，干后用3m直尺和25mm塞尺对全场地面进行检测，凹地低于3mm范围作出标记，凸地高于3mm范围作出标记，再用水泥石英砂胶水拌合料满刮一遍，再找平检测，使场地平整度合格率≥85%；
㈤防水处理二度：用乳化沥青与面沙拌合对整个场地作防水处理两遍（中间间隔12小时以上）；
㈥搅拌丙烯酸色浆：按丙烯酸铺设范围确定配料颜色，搅拌均匀送至施工现场；
㈦涂刮面层：为确保施工质量和场地的平整度，面层涂刮分两次进行，第一次严格按场地色泽范围分刮不同颜色的配料，低凹部分铺刮厚些，较高部位少刮点（不能露底），待12-24小时后，再以同样的色泽配料作二次铺刮，使之场地的平整度、坡度达标；养护24小时后质量员、技术员对铺刮质量作全面检测，若发现鼓泡、起皱、裂纹等现象，立即铲除不合格部位进行修补处理，直到整个场地达到合格要求，场地边缘铺刮圆滑整齐；
㈧按标准划线：这是球场施工最后一道工序，在场地养护24小时以后用进
口划线漆（白色）按标准场地尺寸划出球场的各功能线，首先按标准尺寸做好测量，画好底线，再由另一组人员作好复核无误后，才能正式刷白漆，以免将线画错，划线要求均匀、整齐、色泽鲜艳；
㈨按《GB/T 19851.11--2005》（4.3）检验平整度：合成面层表面应平坦，在任何位置、任何方向均应符合在3m直尺下不得出现超过6mm的间隙，6mm 点位数少于总检测点15%；在1m直尺下不得出现超过4mm的间隙，在3mm 间隙的点位数少于总检测点15%；合成弹性体材料运动场地面平整度合格率不小于85%。
㈩场地养护三天以后，交付使用。
丙烯酸球场施工工艺 硬地丙烯酸 施工工艺: 1、地面处理 : 依据地面状况做好打磨、修补、除污、除尘; 2、丙烯酸腻子:采用丙烯酸加腻子粉用镘刀刮涂一至两次; 3、丙烯酸面漆:将丙烯酸均匀滚涂地面两次; 4、地坪投入使用时间:以250C为准，8小时后方可上人，24小时后方可使用。气温较低时，间隔时间需适度延长。 技术指标: 项目指标 原漆状态单组份色彩多样 干燥时间，h 表干?0.5 实干 ?8 硬度 ?0.6 附着力,级 ?2 耐冲击性Kg.cm2 50 耐热度 700C2h 无变化 耐磨性750g/500转,失重g <0.1 耐H2SO4,5%,20天无变化 耐Noah 5%,20天无变化 粘接强度(Mpa) ?1 耐水性，7天无变化 耐120#汽油、润滑油168小时无变化 【丙烯酸球场结构】 混凝土层?粘接层?基础增强层?弹性基础层?弹性层?填充层?

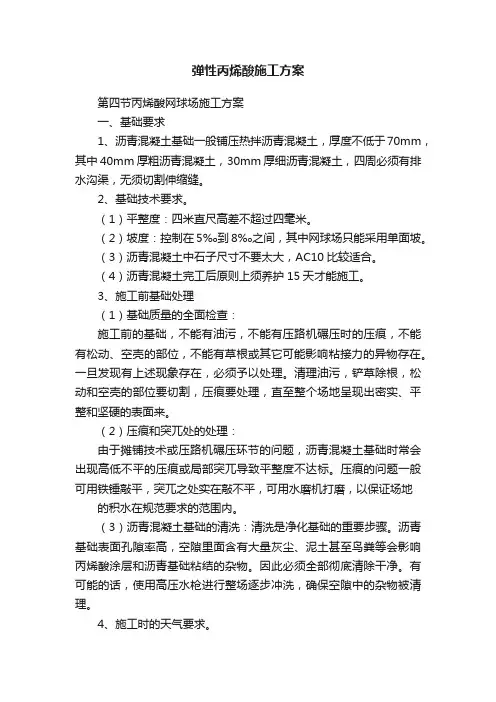

面层?线漆 【弹性层丙烯酸球场施工方案】 (符合国际球场联合会ITF标准) 1、试水:全场洒水测试场地平整，试水一小时后将地面凹陷超过3mm 处用粉笔做记号。 2、补平:用球场专用沥青填充剂补平一道以掺50-80目石英砂、水泥和水，填平场内凹陷处,减低积水现象，使球场地面达到标准要求:直尺测量3m内地面高差不超过3mm。干透约需24小时。 3、底层:用球场专用填充剂全场涂刮一层掺50-80目石英砂、水泥和水，充分搅拌后用进口橡胶刮耙刮涂,形成一层可紧密粘附在原球场地面上的涂层,为水性的100%丙烯酸涂料产品提供优质底层。干透约需24小时。 4、弹性层:用丙烯酸胶粒全场涂刮五层(3粗2细) 粗胶粒层:用丙烯酸粗胶粒刮涂三层;是一种粘稠的，弹性的，100%丙烯酸乳胶。混合有特别挑选的大颗高弹性橡胶颗粒。加水稀释后刮涂，为球场提供合适的弹性，使打球更舒适。 细胶粒层:用丙烯酸细胶粒刮涂二层;用于丙烯酸粗胶粒层之上。用于找平粗胶粒层的大颗胶粒形成的粗糙表面。使用便提供了平滑的优质弹性层。有利于之后丙烯酸涂料的施工。 5、加强层:用丙烯酸填充剂全场涂刮一层以丙烯酸填充剂兑水掺60-80目石英砂。充分搅拌后用进口橡胶刮耙刮涂。在底层之上再提供一层均匀浓密的垫层,增加球场强度,提高整个球场面层的品质。干透约需24小时。 6、纹理层:用丙烯酸色料(加石英砂)全场涂刮二层以丙烯酸色料兑水加 80-100目石英砂, 充分搅拌后用进口橡胶刮耙刮涂。使面层有均匀一致的纹理效果,增加耐磨功能及调节球速。每层干透及养护需24 小时。
目录 第一章综合说明 (4) 第一节编制说明 (4) 1编制依据 (4) 2编制说明 (4) 第二节工程概况 (4) 1项目基本情况 (4) 2主要工程实物量 (5) 第三节施工总目标及承诺 (6) 1工期目标 (6) 2质量目标 (6) 3安全目标 (7) 4文明施工目标 (7) 5治安、消防目标 (7) 第二章施工总体部署 (8) 第三章施工总平面布置 (9) 第四章施工总进度计划 (10) 第一节总进度计划目标 (10) 第二节关键节点 (10) 第三节总网络进度计划表（附页） (10) 第五章施工资源计划及平衡 (11) 第一节劳动力配置计划 (11) 第二节施工机械设备计划 (11) 第六章主要工程施工方案 (12) 第一节篮球场施工方案 (12)
1篮球场砼地坪施工 (12) 2篮球场地坪丙烯酸球场涂层系统施工 (14) 3篮球场围网施工 (15) 第二节外墙施工方案 (16) 1外墙毛竹脚手架施工 (16) 2外墙涂料施工 (20) 第三节室内装修施工方案 (22) 1涂料施工 (22) 2吊顶 (23) 第四节电气施工方案 (24) 1电气安装 (24) 第七章工程质量管理体系、保证措施及承诺 (30) 第一节工程质量管理体系 (30) 第二节工程质量的保证措施 (31) 1管理措施 (31) 2技术保证措施 (31) 第三节冬季施工技术保证措施 (33) 第四节对工程质量的承诺 (33) 第八章安全施工管理体系、保证措施与承诺 (34) 第一节安全管理体系 (34) 第二节安全保证措施 (34) 1管理措施 (34) 2土建施工主要安全技术措施 (35) 3电气工程主要安全技术措施 (36) 第三节对安全施工的承诺 (37) 第九章文明施工及环境管理体系、保证措施与承诺 (38) 第一节文明施工、环境管理体系 (38) 第二节文明施工及环境管理保证措施 (39)
标准足球场的施工方案 （一）工程概况： 本足球场是新建种植自然草足球场，建筑面积约为7500平方米，采用美国草种植；基础设计如下： 开挖土方原土夯实设方格网调整坡度开挖盲沟安装喷淋系统铺级配碎石层黄土掺50%的粗砂层植物土掺30%的粗砂层种植‘结缕草’天然草 （二）具体施工方案： 开挖土方及原土夯实：采用挖土机开挖土方，运出后采用6-8吨碾压机分层碾压，边湿水边碾压，达到密实度大于90%，含水率8-12%的要求。 设立方格网，足球场区域以标高图中等高线间距为边长建立矩形方格网，每隔15度设一个放射形方格网，每个角上钉上小木桩，并标明所处位置之标高。调整坡度，根据方格网拉线检查并调整场地坡度，用碾压机或人工进行夯实，直到符合坡度要求。 开挖盲沟及安装喷淋系统：在进行盲沟施工时，沟底原土必须夯实（密实度90%），且应保障排水坡度为0.4%的设计要求，碎石滤水层的粒径Φ30-50，不得过小，以免堵塞Φ150波纹滤水盲管小孔。安装半自动喷淋系统时，应注意预埋管道放坡，严格控制喷头标高，太高将影响使用，亦不美观，太低将不利于喷出水雾。 铺级配碎石层：按设计厚度及放坡坡度平铺，既要保证坡度又要保证平整度，根据方格网进行调整。 （三）草坪施工种植，应狠抓几个方面：
1、草种选择，该运动场地处南方亚热带，因此选用暧季型，耐践踏的美国草种； 2、为保证草坪的生长年限，同时也保证雨后能尽可能早些活动，使种植土不板结并保持一定的透气率，在施工现场，应根据当地种植土的含沙量，掺进一定比例（约30-40%）的中沙与5%的泥炭土。 3、为减少草坪的病虫害，减少杂草，保证草坪的健康成长，应根据当地耕植土的PH值，掺进一定比例的石灰粉消毒（每100平方米6-7kg），并与中沙、泥炭土、耕植土一起破碎，过筛，除去小石杂物及杂草根，再喷洒一定量的除草剂后翻晒，待播种。 4、为保证整场的平整度与均匀度，草坪播种时，采用机械喷播。 5、在整场施工种植过程中，务必把握好密实度与透气率，密实度与自然沉降，保水渗水的矛盾辩证关系。 （四）草坪施工程序及注意事项: 1、进场后组织20人劳动力将排泄草坪的杂草刨出、铲除。 2、按10×10方格钉好标高挖制桩，并按图纸坡度设计要求平整场地。 3、根据图纸设计放线，开挖土方。 4、在足球场底层设计300厚碎石，一个用于足球场的负重，二个用于渗水。在预埋碎石时，应注意如下几个问题： （1）碎石层的标高、坡度是否符合图纸设计要求。 （2）集、渗管渗水孔是否按图纸设计。 （3）回填碎石粗细要均匀，层次分明，防止管道堵塞。 1.1 其底原土用10-12T压路机碾压，要求密实度>85%,防止随时间延长出现不规则沉降,而出现积水窝。
丙烯酸球场面层施工方案 一、施工程序框图 →→→ ←←←← 二、施工前准备 1、根据设计图纸及设计要求，将专用工具、设备和施工用主材、辅材运至施工区，并分类，按施工平面布置图并结合现场放置好，以便于施工。 2、按原料批号作小试验，观察实地铺设情况。 3、按设计图纸定位放线。 三、场地清洗、试水、补平 1、将基础表面清洗、清扫干净，并检测平整度。 2、对平整度较差的地方（误差＞3mm），用球场专用丙烯酸填充剂补平一道 以掺40-70目石英砂、水泥和水，填平场内凹陷处,减低积水现象，使球场地面达到标准要求：直尺测量3m内地面高差不超过3mm。 四、丙烯酸底油打底（二层） 在基础处理完毕后,确保场地已干燥和干净后可滚涂底料,滚涂要达到均匀不遗漏。 五、用丙烯酸全场涂刮二层 中层：用丙烯酸刮涂二层；是一种粘稠的，硬性的，100%丙烯酸乳胶。混合有特别挑选的丙烯酸面层材料。加水稀释后刮涂，为球场提供合适的硬性，使打球更舒适。 耐磨层：用丙烯酸面涂二层；用于丙烯酸中层之上。用于找平粗层的沙粒
形成的粗糙表面。使用便提供了平滑的优质硬性层。有利于之后丙烯酸涂料的施工。 六、加强层 用丙烯酸填充剂全场涂刮一层以丙烯酸填充剂兑水掺60-80目石英砂。充分搅拌后用橡胶刮耙刮涂。在底层之上再提供一层均匀浓密的垫层,增加球场强度,提高整个球场面层的品质。 七、丙稀酸面层 1、丙烯酸树脂底层（两层） 用丙烯酸色料(加石英砂)全场涂刮二层以丙烯酸色料兑水加 80-100目石英砂, 充分搅拌后用橡胶刮耙刮涂。使面层有均匀一致的纹理效果,增加耐磨功能及调节球速。 2、彩色丙烯酸树脂面层（两层） 用丙烯酸色料全场涂刮二层以丙烯酸色料兑水稀释，不加砂充分搅拌后用橡胶刮耙涂刮。使得面层色彩鲜艳悦目，并且对气候和紫外线辐射具有很强的抵抗力,球场面层更美观耐久。 八、画线（两层） 1、根据图纸弹出粉笔线。 2、按线贴好分色纸，并用软布反复压实，确保刷划线漆时不渗漏。 3、复测：对已贴好分色纸的的线进行重新检查，确认线宽和尺寸都为准确的情况下才可进行下道工序。 4、对交接处作为仔细处理,遇有低洼处要先用细砂补平,处理平滑后才可刷涂
篮球场地改造工程施工方案 为方便安排施工计划，将本工程分为：基础工程、围网工程、屋面卷材铺设工程、雨水井安装工程、及塑胶面层工程5个重点施工阶段。依施工图纸设计内容，现将每个阶段拟订施工方案如下： 一、基础工程施工方案： 拆除工程（停车场，原有篮球场基础） 拆除路面：将原有的水泥混凝土路面（不含筋）全部拆除，原有混凝土基础厚度为120mm，将拆除后的渣土外运，拆除后根据实际情况修补夯实平整原有基层。 沥青基层做法： 70厚粗沥青混凝土，标号AC-25C； 50厚中沥青混凝土，标号AC-16C； 主要施工工艺： 1、测量放线 1）对测量工作人员设的技术要求： 本工程为体育场地，依据运动员对场地的不同要求，因此各部位的几何尺寸必须达到施工设计图纸及运动场地竞赛规则要求的标准，同时由于对排水的特殊要求，同时由对排水的特殊要求，测量工作不仅是确保施工质量的关键，还是本工程能否通过验收的重要环节，因此对工程的测量工作要加强管理及控制，并严格落实测量复核制度，未经复测不准进行下道工序。 2）运动厂设定±0.00为排水沟盖板顶面标高，按设计图纸的排水高程控制排水坡度。施工时严格控制场地的平速度和坡度。对该工程所使用的没量仪器的精度应满足场地设计技术的要求，即经纬仪精度达到2以内，水平仪闭合差应不超过±2mm，测距采用全站仪及钢尺双测。 3）场地的±0.000及东西南北轴线点，由甲方设计负责给定,为确保其长度误差为±2mm,采用经纬仪和日本拓普康GTS-311S全站仪,精度2定位,施工时再设6个临时定位脏.水准高程,采用DS3水准仪.
施工单位对给定点要时行保护,在反复校没无误后,并进行两次核后,再浇筑干硬性C20细石混凝土进行定位,并要洒水养护.同时,设保护标志,防止碰移位.填好测量、验张复核单，报工地监理，验收合格后方可动工。要求其丈量精度为1/10000，使用精度2经纬仪测量，再用精度为2全站复核，长度误差为±2mm，为场地划线量之依据，确保场地长度达到设计技术要求和田径场地的规则规范要求。 4）对于拆除废除地下原有管、线和各种检查井，必须措清管线标高、位置，根据实际情况制定拆除或保护方案，征得甲方同意后，对管线拆除或加周保护。 2、土石方工程： 土石方工程开工前，必须摸清管线标高、位置，根据实际情况制定拆除方案或保护方案，征得甲方同意后，对管线拆除或加固保护。保护措施采用砂袋围护或钢板平铺保护。 土方开挖有平整修坡： 土方开挖采用机械与人民相结合进行，机械开挖至基底离设计标高10Cm时，人工开挖至设计标高，在开挖过程中测量人员必须随时跟踪测量，尤其必须保证开挖过程中不能超挖，不扰动原状土。专业测量人员测量人员做好高程控制点，刮平机结合铲车对基础结构平整修坡。 （1）现场清表后，采用人工配合机械平整，平整的即用10-12T 振动路机反复碾压。（2）如遇到下沉性较大或含量太大、松软呈像皮状的土必须更换和加固，腐值土不能作为基土，应进得更换。（3）基土过干、过湿应适当加水或晾干，以达到最佳含水率（一般不大于10%）。（4）基于更换时，应分层进行，每层虚铺厚度应根据土质种类、含水量现场决定。（5）碾压要沿纵向从路边向中部碾压，重叠碾压至平整结实为止。（6）地层的质量标准：在中型碾压机压过后，无显著轮迹，无民软起皮，无浮土松散，波浪起伏等到现象：压实密度达到95%以上：厚度偏差允许达到±10%：纵横断高允许偏差±2Cm：宽度不小于设计宽度 （一）沥青混凝土施工方案：

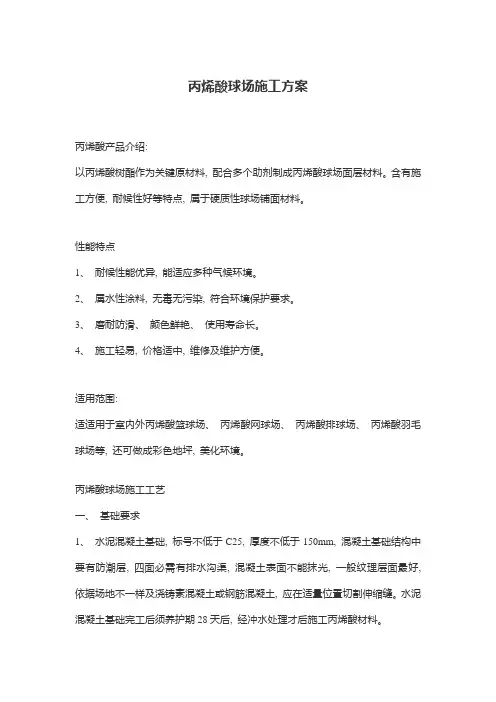

丙烯酸(亚克力)球场地坪特性及施工工艺 适用范围: 要求户外曝晒耐久性强的地面, 耐紫外光照射不易分解或变黄, 能长期保持原有光泽及色泽, 特别适用于各种室外球场, 体育场看台。 丙烯酸特点: ( 可适用于沥青基层及高质量的混凝土基层) 1.减震性好, 能减轻运动员脚部和腿部所受的震荡, 特别针对休闲娱乐用场 地; 2.具有韧性, 能够遮盖基础产生的细小裂缝; 3.能承受重压而不变形、剥落; 4.有多种弹性等级可供选择; 5.更具有室内使用的优势; 6.维护保养便利; 7.建造成本较低, 性价比高, 使用范围广泛; 场地施工:采用丙稀酸材料一 般需要对面层进行６－７道工序的处理, 同时考虑到基础情况, 应相应地对施工工序进行合理调整, 才能保证持久的面层品质。
施工流程: 一、施工条件: 温度: 地面温度不低于5℃, 不高于45℃; 湿度: 空气相对湿度不超过85%; 坡度: 不低于3: 1000, 不大于1: 1000; 平整度: 三米直尺高差不超过3mm。 二、基面要求: 平整( 3M直尺误差3mm) 、结实牢固、无松浮物、干净清洁, 切割合理 三、施工步骤: 1.打磨地面, 然后清扫、吸尘; 依素地状况做好打磨、修补、除尘; 2.用封闭KWEP08底漆滚涂打底( 视水泥基面吸油情况而定) , 以加强基面、 封闭水泥层毛细孔, 增强表面附着力; 3.将KWEP08涂料加入适量的石英砂, 用镘刀将基均匀涂布一道, 增强地面的 耐压及抗冲击性能及止滑效, 干后铲平或打磨平整, 清扫表面灰尘; 4.用调配好的KWEP08色漆滚涂于腻子层上, 使色泽一致使地面防尘防水, 耐 磨耐腐蚀、易清洁, 完工后整体地面颜色均一, 无空鼓; 5.需要划线的, 用分色纸贴好后, 涂刷2遍所指定颜色地板漆黑一团, 干后 撕去分色纸; 6.清理一次, 去净表面颗粒; 7.用KWEP08地坪漆罩面, 增强漆面硬度、耐磨强度和光泽底; 8施工完成: 24小时后方可上人, 72小时后可重压。( 25℃为准, 低温开放时间需适度延长)
一、施工方案
篮球场、羽毛球场施工方案 一、编制说明： 本施工方案系我公司对某厂篮球场、羽毛球场的施工设计方案，本施工组织设计体现了本工程施工的总体构思和部署，公司遵循技术管理程序，按照本大纲确定的基本原则，进一部完善细化各分部分项工程的施工方案，用以具体施工，确保本工程优质、高速建成。 二、编制依据及原则： 2.1《阳和污水处理厂篮球场、羽毛球场设计图纸》； 2.2《国际篮球竞赛规则》； 2.3《国际羽毛球竞赛规则》 2.4《钢卷尺》； 2.5《体育场地建筑设计规范》； 2.6《建筑工程质量管理条理》国务院令第279号文； 2.7《工程建筑标准强制文件》建设部建标[2002]8号文； 2.8《建筑验收工程施工质量统一标准》GB50300-2001； 2.9《建筑工程项目管理规范》 GB/50326-2001； 2.10《工程测量规范》 GB50026-93； 2.11《建筑地面工程质量验收标准》GB50209-2002； 2.12《施工现场临时用电安全技术规范》JGJ46-88； 2.13《建筑装饰装修工程验收规范》GB502010-2001； 2.14《施工手册》第四版（1、2、3、4、5）； 2.15《建设工程安全生产管理条例》国务院第393号令 2.16本公司有关生产质量、安全管理、文明施工管理制度； 2.17严格遵守合同文件明确的技术规范，施工规程和质量评定与验收标准；
2.18坚持技术先进性，科学合理性，经济适用性与实事求是相结合； 2.19主要国家标准规范、规程、强制性文件，技术性规范文件及文献参考资料。 三、工程概况： 3.1编制内容：篮球场、羽毛球场的基础施工、6mm全塑性塑胶面层铺装和 围网、体育器材附属工程施工内容； 3.2工程范围:篮球场、羽毛球场的基础施工、6mm全塑性塑胶面层铺装和 围网、体育器材附属工程施工内容； 3.3工程施工顺序：素土平整夯实→沙卵石垫层→水泥混凝土（或水泥稳 定层）→3cm细沥青垫层→围网安装→全塑型塑胶面层 四、基础施工设计方案: 根据设计图纸显示，本工程塑胶面层下面的基础为水泥混凝土基础，这样的基础对于全塑型塑胶来说，很容易出现起泡、脱层的现象。全塑型塑胶对于基础的要求是沥青基础，建议在实际施工中在水泥混凝土垫层上面加铺3cm细沥青基础，这样才能保证质量。 基础的具体结构：素土平整夯实→沙卵石垫层→C20水泥混凝土（或8％水泥稳定层）→3cm细沥青垫层→全塑型塑胶面层 五、球场专用围网安装： 1.围网安装方法：围网立柱按设计要求、距离定好位置、预埋，在水泥 基础完工后按施工工艺进行挂网。 2.网围采用围网采用高效防锈包塑网，包塑层采用原粒进口高密度聚乙 烯（简称HDPE）包裹，内层钢丝采用低碳镀锌钢丝结构。 3.颜色：采用独特防紫外线色粉混合翠绿塑料。 4.结构：PE高效防锈包塑网在原有的镀锌铁丝网基础上表皮包上一层高 密聚乙烯（HDPE）塑料，经加热溶解后冷却凝固在钢丝表面上，内层钢丝与表面塑料粘贴紧密，使空气不易进入而与钢丝表面产生氧化，因此可达到理想的
天津北塘经济区文体中心 网球馆丙烯酸面层施工方案 批准： 审核： 编制： 天津市弘野建筑工程有限公司 2015年5月6日
目录 一、编制说明····························· 二、工程现况及地理位置························· 三、网球馆进口丙烯酸面层涂料施工···············（一）、美国德克瑞网球场丙烯酸涂料系统简介··············（二）、施工步骤和技术要点························（三）、 ITF品质概念的测试方法·······················四、场地围网施工 五、部分业绩·······························
一、编制说明 本工程网球馆丙烯酸面层施工方案，以海南南方建筑设计有限公司设计的天津北塘文体中心网球馆总平面图、装修图等施工蓝图，严格执行国家专业体育场馆施工规范及标准，为编制依据。另经现场勘查，结合现场施工现况并与业主方多次研究探讨后，融入业主方意见及要求一并考虑同时编入本方案中。 二、工程现况及地理位置 1、天津北塘经济区文体中心位于天津市滨海新区北塘经济区东 南部，南临泉州道，北接宣州东道，东侧与东海北路邻接。 2、本项目工程耐火等级为二级，总建筑面积18495.6m2，室内设 计总面积为9235 m2。本工程为两层局部三层，钢筋混泥土 框架结构，主框架柱高8.5m，网球馆层高为15m，游泳馆 层高为12m，建筑檐高最高处16.95m。 3、天津北塘经济区文体中心的设计单位为海南南方建筑设计有 限公司，总包单位为中铁十八局，体育场馆施工单位为天津 市弘野建筑工程有限公司。 三．网球馆进口丙烯酸面层涂料施工 依据招投标文件，网球场面层涂料选择美国德瑞克产品
篮球场改造施工方 案
篮球场改造工程施工方案 一、工程概况 本工程位于斜沟煤矿3#职工公寓楼南侧篮球场，因原有篮球场场地沉裂，影响比赛锻炼以及文体使用功能，需对基底土质进行换填处理及原场内外供排水、照明等重新布置。改建的篮球场总占地面积约为905㎡，篮球赛场面积约为786㎡，其基层为250㎜厚的钢筋砼，面层为硅PU塑胶面层，周边设排水沟，球场四周设篮球场设照明及记分牌等配套设施。 二、施工依据 2.1、施工合同、施工图纸及甲方有关技术要求； 2.2、《建筑工程施工质量验收统一标准》； 2.3、《硅PU专项施工方案》； 2.4、现行的建筑工程施工规范及相关工程的施工工艺标准； 三、施工部署 一、现场布置 本工程周边场地均为职工公寓楼，是职工生活、娱乐、休息的场所，因此对安全、环境、文明施工管理方面的要求很高。由于施工场地又极为狭小，故所有的施工材料及周转性材料施工场区内均无法堆放，基础工程中的换填土方和灰土工程用的土方也要全部运出场外堆放，待施工时再装车运回施工。因此所有的施工
及周转材料均设置在施工场外堆放，待施工时再二次运至施工现场。 二、主要目标 ①、质量目标：工程质量合格率100%，竣工交验合格率100%，合同履约率100%。 ②、工期目标：按合同规定竣工日期 05月31日前完成计划内规定的全部工作。 ③、安全目标：各项事故发生率：控制值为0。 ④、环境目标：污染物排放控制在合同要求的范围内。 ⑤、文明施工目标：达到文明工地标准。 三、劳动组织 3.1 项目组织机构如图
3.2 劳动力配备 劳动力配备表 3.3、机械设备配备主要机械设备一览表 3.4 施工总平面布置图

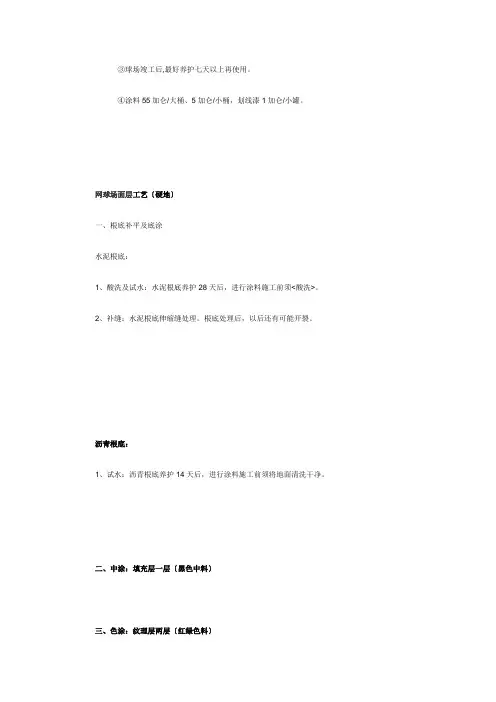

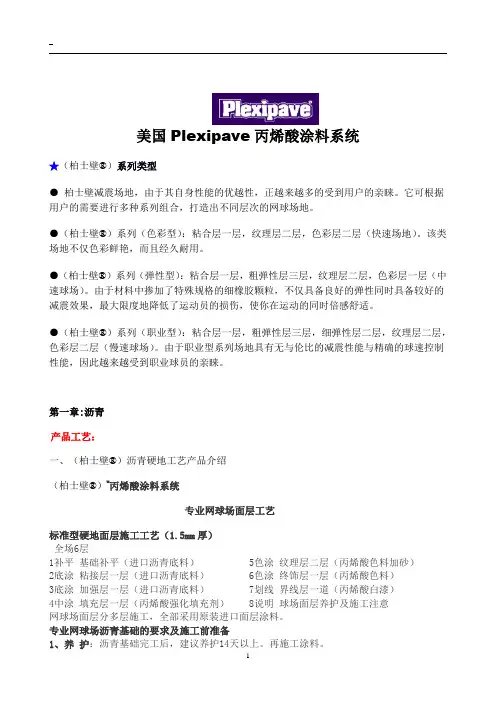

5mm厚弹性丙烯酸施工工艺 （水泥基础） 弹性丙烯酸相对普通硬地丙烯酸需要增加多层丙烯酸胶粒层；弹性丙烯酸面层具有弹性，打球更舒适；可施工厚度3～10mm，减震型弹性层用料较多，造价较高，属高档球场面层。 5mm弹性面层施工说明（全场10层施工） 1、底涂粘接层一层 2、中涂连接层一层 3、弹性粗胶粒二层 4、弹性细胶粒二层 5、中涂填充层一层 6、色涂纹理层二层 7、色涂终饰层一层 一、基础处理 1、基础要求：球场最终是否符合要求，使用是否长久，表面是否美观漂亮，基础是关键 A、平整度：平整度要求：3m直尺误差不大于3mm，并有一定排水坡度，一般横向不大于 5‰，纵向不大于2‰，以确保球场表排水功能； B、基础强度：运动球场基础工强度要求达到建筑混凝土标准≥C20强度。浇注后保水养 护不少于7天，整体固化养护期不少于28天（保证水泥的固化时间，让水泥在固化过程中产生的白色粉末完全析出于基础表面）。新水泥基础浇注后必须切割合理温度伸缩缝，原则以不大于8x10m为一方块切割，若分板块浇制的板块间必须切割温度缝，切割温度缝要求宽为4~5mm，深度不少于30mm，（保证基础热胀冷缩能集中在温度缝中变化，不会导致基础其它地方开裂）。 2、基础处理：打磨—酸洗—找平、修补—填缝 A、打磨：采用手推式打磨机或角磨机对基础粗糙、水泥浮浆、高处部位打磨处理（保证
球场的平整度及丙烯酸面涂层与基础有效结合，防止丙烯酸面涂与基础脱层、起泡等现象）； B、酸洗：用85%商业盐酸稀释至10%浓度(1:10兑水)，泼洒于水泥地面，也可采用简易 农药喷枪喷洒，喷洒后，用尼龙或PP聚丙烯刷子彻底刷洗水泥表面，刷洗产生泡沫； 约15分钟后待酸液产生的泡沫完全消失，用清水反复冲洗，一般冲洗两遍（酸洗后基础应无白色粉化物及浮松物，在酸洗过程中要圈出积水位并做标识标记）； C、找平、修补：用水泥修补剂（底料）拌石英砂、水泥，填平场内凹陷处用3 米长的铝合金条涂刮一道（重复以上工序，直至凹陷处填平为址），修补时注意修边、不要让修补后的边高出基面，基础不平整会增加底料的用量和工期； D、填缝：用用水泥修补剂加10%-20%稀释剂稀释再加5%-10%的水搅拌均匀，然后直接灌 满温度缝，干固后高出基础地面露出部分用角磨机磨平即可。 二、丙烯酸面层施工 1、底涂层（基础粘接层）（1层施工） A、工艺：用丙烯酸水泥修补底料按一定比例兑石英砂、水、水泥搅拌均匀，以球场纵方 向全场涂刮一层（如球场基础表面比较粗糙的情况可以多涂刮一层）；丙烯酸水泥修 补底料能有效提高基础强度，起到修补水泥基础表面各种缺陷，采用丙烯酸专用硅胶 刮耙刮涂施工；丙烯酸水泥修补底料是一种专门用来修补水泥混凝土基础的高强度丙 烯酸胶乳粘接液，混合水泥及石英砂后使用，可直接用于水泥混凝土基础上，修补后 的地方坚硬，强度高、收缩变形小、干燥时间快；即使水泥基础品质较差，起砂、起 粉等也同样可以处理，施工应避免在烈日下或基础温度较高情况下（>450C），以保证 底涂料的渗透、粘接性（无雾雨天气的上午或傍晚较适宜）； B、配比
混合型塑胶跑道、硅PU网/篮球场专业施工涂装 第一章 施工组织及设计 第一节工程概况 本工程为******运动场新建工程，占地面积平米，划分为以下几个区域：设有1个约平米的混合型环形跑道和1个面积约为平方米的硅PU篮球场和1个面积约为平方米的硅PU网球场。 工期约为天，承包方式：卖材料+带施工，工程性质：学校使用。 混合型跑道
第二节施工准备
1、技术准备 （1）图纸会审：深化图纸设计，如集甲方、设计、施工三方会审，提出设计、施工质询，发会议纪要，作为工程施工和结算依据； （2）施工组织设计的编制和审批； （3）技术交底：对施工人员布置施工方案与技术交底。 2、现场准备 （1）勘察现场，并作好记录，有问题马上汇报，以便紧急磋商对策； （2）与甲方确认进场需要的施工场地和要完成的工作面，以便甲方提早做好准备。在适当位置设一处工地临时办公室和临时材料仓库，并设夜间值班处； （3）与甲方落实施工现场水电的供应及接驳点、运输通道等施工条件； （4）划定施工现场，施工人员严格在现场内施工；严禁非施工人员进入，确保质量与安全。 3、生产准备 （1）要取得建设单位配合及时办理施工许可证等手续。 （2）根据施工总平面布置，搭设临时设施和工人临时宿舍。并布置施工机具和材料的堆放场地。 （3）按照经审核批准的临电、临水布置图，建立临时供电、供水系统，系统敷设完毕后应依手续办理验收并备案待查。 （4）进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，特殊材料和设计指定的材料尽早落实货源，及时组织进场，并提前进行原材料检验工作和砼及砂浆的试配。模板支顶供应量要充足，以满足施工进度要求。 （5）组织人员进行安全生产教育和技术交底，各部门制定工作计划和作业细则，保证开工前所有准备工作一切准备就绪。 4、物质人力资源的准备 （1）向甲方提供材料样板,产地证明及合格证，经甲方确认作为施工依据； （2）做好材料的生产计划，争取提前进场； （3）落实机械机具的供应； （4）调配施工力量，组织劳动力入场，进行入场教育，明确目标任务。
丙烯酸涂料球场施工方案 性能特点 ◇100％丙烯酸类树脂成份，无毒，反弹力佳； ◇可根据需求加入微型橡胶层，以增加地面的弹性，超平平整度、平均弹性、防滑性能卓越、颜色稳定，不褪色、不起泡、不开裂、不生霉。 单位指标 附着强度Kgf/cm221.1 耐冲击Kgf/cm/cm 8.9 磨耗g 0.203 硬度度（A型）82 抗拉强度Kgf/cm274.0 伸长度-- 15.0% 适用范围 ◇网球场、篮球场、羽毛球场、排球场、等体育运动场地面。 地基验收 为确保运动场地最佳的使用效果，运动场地基的建设必须达到标准要求后方可施工丙烯酸涂料，具体要求如下： 1、坡度 控制在千分之五左右，但不要大于千分之八； 2、平整度 四米直尺高差不超过四毫米； 3、混凝土标号 地基结构中必须有防水处理，C20混凝土即满足要求； 4、伸缩缝的位置 运动员打球的区域是不可以预留伸缩缝的； 5、混凝土/沥青混凝土面要求 不要过粗，过粗较浪费涂料，不要太光滑，过光则会降低涂料和混凝土面之间的附着力，粘接力，使涂料易脱皮。 丙烯酸涂料的施工条件 1、温度 施工温度须不低于15℃，不大于35℃，15℃是涂料结膜固化的最低温度；大于35℃则涂料易起泡；天气必须晴朗，阴雨天均不适合施工；
2、湿度 空气相对湿度不大于85%； 3、混凝土含水率 不大于5%； 4、混凝土地面完工后须养护二十八天，经酸洗后才能施工涂料； 5、沥青混凝土地面完工后须养护十四天后才能施工涂料； 丙烯酸涂料的施工 1、对旧地面进行铲除及场地酸洗（仅适用于混凝土地基） 材料：85%工业用磷酸 配方：1份磷酸∶10份水 将配比好的稀磷酸均匀浇洒在混凝土地面上，反应十五分钟后用高压水喉冲洗干净； 2、混凝土加强剂 现场配料后用电钻搅拌器搅拌均匀，用5加仑小桶取料在场地上倒成一条形堆料，用橡胶刮将材料刮均匀；该层既可修补场地，又可起到加固整个涂料结构和地基的粘接作用； 3、混凝土丙烯酸平整剂 将材料搅拌好后，用滚刷刷涂在场地上，确保平整，厚度一致，该层是涂料 层和混凝土粘合剂之间过度粘接层； 4、丙烯酸纹理层 施工方法同上，沿球场纵向施工； 5、丙烯酸彩色面层 同上 6、白划线 先用胶纸粘贴在场地界线两侧，用毛刷刷封胶纸，确保胶纸和地面之间无缝隙 之后刷上白色界线油，待干燥后，揭去胶纸即可。 场地维护 涂料硬地场是基本免维护的场地，但须注意以下事件： 1、禁止在场地内抽烟，嚼香口胶；不要将有色饮料洒落在球场地面上； 2、球场在高峰使用期内，应保持一星期清洗一次；非高峰使用期内，应至少 二至三星期冲洗一次，清洗时水应从高坡向低坡流洗，并用柔软的刷子刷洗。 报价： 丙烯酸涂料球场施工方案（水性）45元/㎡
施工技术方案 工程概况 本工程包括：电厂海滨电力园 #3、4、5、6 楼间 2个篮球场、 1个网球场和 2 个停车场及其附属的照明、排水设施、围栏和路肩、人行通道等。其中篮球场 1184 平米，网球场 614.4 平米，路肩、人行通道铺砖 783.4 平米，停车场967平米，网球场钢丝网围栏427平米、篮球场围栏64平米，p排水沟 168 米。 二、EPDM 地面网球场、篮球场施工方案及技术措施 1, 地基层球场地进行定位放样及标高测量后 ,计算挖深土方深度及立方数 ,并根据开挖土方的深度和方量 ,确定使用人工或者机械来施工 ,确定使用推土机还是装载机施工.在开始施工前,需计划开挖路线 ,开挖顺序,堆土区域,运土车辆的行车路线。 工程机械使用时 ,必须有专人来指挥 ,确保不发生机械伤人的事故 . 不管是人工还是机械开挖 ,特别是装载车辆运土的时候 ,都有很大的灰尘 , 所以要注意经常洒水 ,防止土方起尘 ,避免伤害人体健康 .因为工地离办公楼 ,住宅楼很近 ,应多注意防尘 ,不要因为灰尘而影响职工工作、休息。 对于工程施工散落在园内的泥土 ,必须及时清理 ,保持电力园的清洁。土方开挖时 ,要严格控制开挖的深度 ,避免因超挖而带来的回填 .超挖对基 础造成了不必要扰动 ,也对基础的处理不利 (1) 原基础改造挖土方 : 整个场地进行定位 ,标高测量后 ,计算挖深土方厚度及平方数 ,开始施工 ,此
工序包括清除表土，开挖土方 ,余土外运 ,整平埸地,夯实素土 . (2) 平整 ,压实场地 : 施工测量人员，测出中线高程及横向坡度，用刮平机整平到规定高程，控制土层的含水量在最佳含水量的 2％之内进行碾压。 压路机辗压吨重宜采用 8-12t, 方向沿纵向路中辗压 ,行车速度 25-30m/min, 重叠辗压平整坚实为止 ,一般碾压 5 至 8 遍。 压路机碾压路基时按下列程序进行： a、碾压前对填土层的松铺厚度、平整度和含水量进行检查，符合要求后方可进行碾压。 b、根据现场压实试验提供的松铺厚度和控制压实遍数进行压实控制。 c、路基填土压实时，采用18-21T光轮压路机或振动压路进行碾压；采用振动压路机碾压时，第一遍不振动静压，然后先慢，后快，由弱振至强振。 d、各种压路机的碾压行驶速度开始时用慢速，最大时速不超过4km/h ；碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行；横向接头对振动压路机重迭 50cm ，对三轮压路机重迭后轮宽的 l/2 ，前后相联两区段纵向重迭 1 米；做到无漏压、无死角，确保碾压均匀。使用夯锤压实时，首遍各夯位应紧靠，如有间隙应不大于 15CM 。次遍夯位应压在首遍夯位的缝隙上。如此连续夯实，直到达到规定的压实度 2、碎石垫层素土基层报验合格后及时按图纸设计要求，采用碎石作垫层。测量员放好垫层边线，按设计要求控制垫层的长宽和厚度。厚度为 10cm ，要求垫层
篮球场硬地丙烯面层工程
施工方案 球场面层工程：厚硬地丙烯酸面层，如结构图： 完成效果图： 总体施工方案 篮球场2mm丙烯酸面层施工工艺 一、场地清理 1．清除场地上的杂物，污物。 2．基础处理 3．如是水泥基础，应将基础表面的水泥浮浆及疏松部分清除掉，凸出部分应用铁锤或铁铲清除，还不能处理平的情况下就用磨机磨平，保证基础没有凸出部分。 4．在基础处理完毕后,确保场地已干燥和干净后滚涂一层水性环氧树脂混合胶，让其渗入
到地表以下以加强和密封基础表面,进一步提高面层与基面的粘合力，环氧树脂混合胶滚涂要达到均匀不遗漏,表面也要成膜,用长毛滚筒滚涂. 以上工作全部做完且完全干燥可进行下一步工序。 二、底料的刮涂 1、将调配好的底料（稍稠）倒于地上，用专业硅胶刮耙全面刮涂一遍（低洼处补平） 2、待干：由于第一次刮涂的底料可能较厚（如果基础不平，局部就会较厚），因此这一层底 层一定要给彻底干燥到底，不能只看到表面干燥，具体干燥时间视天气情况而定。 3、铲地：将修补和刮涂底料产生的耙痕和凸出部分彻底铲平并清扫干净地面。 4、第二次底料：沿球场纵向的方向刮涂一次底料（待干） 三、阶段性验收 底料完成及周边的的处理好后,要进行阶段性验收,请甲方代表对完成的情况做确认.,若甲方代表提出意见,确是我们的施工问题,我们要整改至合格,若非施原因或其它外部原因导致不能解决(如基础问题),我们要同甲方代表详细解释通.签署《阶段性验收报告》。 四、分场: 在确保底层材料无任何缺陷的情况下可以进行分场,分场时是以甲方签字确认的过的图纸为准,同时征询甲方现场代表的的意见,做最后的确认。分场时务必做到准确无误，如同图纸有偏差，可向现场代表询问或请示甲方作更改，更改是必须要有甲方签字确认（变更表） 五、面层 1、第一次面料（含砂）：在已处理好的底层上沿球场的纵向刮涂一次含砂面料（精选8号砂），要求刮耙时要保证每道耙痕尽量平直且不能漏耙. 2、检查铲地:将刮耙产生的耙痕和粗砂全部铲磨一遍,清扫干净场地,准备上第二次含砂面 料. 3、第二次面料(含砂):在确保第一次面料处理好后，可沿球场横向刮涂第二次面料 4、检查铲地：由于面上只有最后一层不含砂的面油，因此这层检查要十分仔细，同时修整局部缺陷时也要格外小心，不能破坏已完成的结构，只能对表面的粗砂粒进行轻微处理和刮耙时不慎掉的料粒进行处理。 5、刮面油（不含砂）：在已处理好的场地上沿球场横向刮涂一遍面油。刮面油时一定要保证 耙痕尽量平直，不能漏料，不能漏耙。 六、阶段性验收
丙烯酸篮球场施工流程 丙烯酸篮球场系列，包括硬地丙烯酸和弹性丙烯酸两个系统。硬地丙烯酸面层（硬地球场面层厚度，弹性丙烯酸面层（弹性球场面层厚度，都可适用于沥青基层或高质量的混凝土基层。其施工流程如下： 1. 试水: 检验地基平整度,满足不了要求则地基承建商应依球场建设商的要求修补。 A、试完水的球场地面检查，将积水位置用白粉笔圈画 出来; B、用中涂料和专用砂/水泥充分搅拌后修补该处； C、完成后再用直尺量度该处，将误差控制在3mm以内； D、全场修补完毕再放水检查，积水处深度不超过3mn W 为合格, 可进行下步施工。 2. 施工底漆: A、底漆A:B料按5:1:水4?配搅拌均匀，沿球场用滚涂/ 刮涂均匀刮涂于地面； B、一般干透时间为6小时，待其干透后检查场地，铲 除粗糙、凸起的部位砂颗粒；
C、放水检查，若发现积水位置，处理方法同（1）。 3. 施工第一道中层: A、中涂1:1兑砂：兑水泥：适量水按配比搅拌，材料搅 拌均匀后，沿球场纵向将材料倒于地面，成条状用专用刮把随后均匀刮涂; B、刮至场边时反刮，不能停顿； C、一般干透时间为6小时，待其干透后检查场地，铲 除粗糙、凸起的部位，保证地面平整无大颗粒； D、放水检查，若发现积水位置，处理方法同（1）。 4. 施工第二道中层：中涂配比一样,沿球场刮第二道中涂, 无需测积水, 铲除凸起的大颗粒. 5. 施工第一道面漆分色（面漆1：砂）。 A、按国际标准尺寸，根据已确定的颜色拉线，按不同的颜色分开施工； B、材料搅拌均匀后，沿球场纵向将材料倒于地面，成 条状用专用刮把随后均匀刮涂； C、刮至场边时反刮，不能停顿； 6. 施工第二道彩色层面（1：砂）。 A、按国际标准尺寸，根据已确定的颜色拉线，按不同的颜
施工技术方案 一、工程概况 本工程包括：电厂海滨电力园#3、4、5、6楼间2个篮球场、1个网球场和2个停车场及其附属的照明、排水设施、围栏和路肩、人行通道等。其中篮球场1184平米，网球场614.4平米，路肩、人行通道铺砖783.4平米，停车场967平米，网球场钢丝网围栏427平米、篮球场围栏64平米，p排水沟168米。 二、EPDM地面网球场、篮球场施工方案及技术措施 1,地基层 球场地进行定位放样及标高测量后,计算挖深土方深度及立方数,并根据开挖土方的深度和方量,确定使用人工或者机械来施工,确定使用推土机还是装载机施工.在开始施工前,需计划开挖路线,开挖顺序,堆土区域,运土车辆的行车路线。 工程机械使用时,必须有专人来指挥,确保不发生机械伤人的事故. 不管是人工还是机械开挖,特别是装载车辆运土的时候,都有很大的灰尘,所以要注意经常洒水,防止土方起尘,避免伤害人体健康.因为工地离办公楼,住宅楼很近,应多注意防尘,不要因为灰尘而影响职工工作、休息。 对于工程施工散落在园内的泥土,必须及时清理,保持电力园的清洁。 土方开挖时,要严格控制开挖的深度,避免因超挖而带来的回填.超挖对基础造成了不必要扰动,也对基础的处理不利。 (1)原基础改造挖土方: 整个场地进行定位,标高测量后,计算挖深土方厚度及平方数,开始施工,此工序包括清除表土，开挖土方,余土外运,整平埸地,夯实素土. (2)平整,压实场地:
施工测量人员，测出中线高程及横向坡度，用刮平机整平到规定高程，控制土层的含水量在最佳含水量的2％之内进行碾压。 压路机辗压吨重宜采用8-12t,方向沿纵向路中辗压,行车速度 25-30m/min,重叠辗压平整坚实为止,一般碾压5至8遍。 压路机碾压路基时按下列程序进行： a、碾压前对填土层的松铺厚度、平整度和含水量进行检查，符合要求后方可进行碾压。 b、根据现场压实试验提供的松铺厚度和控制压实遍数进行压实控制。 c、路基填土压实时，采用18-21T光轮压路机或振动压路进行碾压；采用振动压路机碾压时，第一遍不振动静压，然后先慢，后快，由弱振至强振。 d、各种压路机的碾压行驶速度开始时用慢速，最大时速不超过4km/h；碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行；横向接头对振动压路机重迭50cm，对三轮压路机重迭后轮宽的l/2，前后相联两区段纵向重迭1米；做到无漏压、无死角，确保碾压均匀。使用夯锤压实时，首遍各夯位应紧靠，如有间隙应不大于15CM。次遍夯位应压在首遍夯位的缝隙上。如此连续夯实，直到达到规定的压实度。 2、碎石垫层 素土基层报验合格后及时按图纸设计要求，采用碎石作垫层。测量员放好垫层边线，按设计要求控制垫层的长宽和厚度。厚度为10cm，要求垫层平整并夯实。 3,沥青混凝土层 (1) 沥青混合料的拌制 沥青混合料的拌制在场内采用拌和机械拌制.拌制程序为集料掺配,加热烘干,称量,然后同称量后的热沥青在一起拌和,形成沥青拌和料。
EPDM篮球场施工方案
EPDM塑胶面层篮球场 EPDM塑胶1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM 具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 EPDM具有良好的化学稳定性,良好的耐臭氧、耐天候老化、耐热老化性能以及优异的电绝缘性能,而且EPDM的密度很小(0.86～0.87Mg/m3),可大量填充填料和软化剂,因此可制得在性能和成本方面有竞争优势的产品。 一、混合型塑胶跑道参数、性能及适用范围 1、检测参考标准 项目指标实测数据硬度（邵氏A型),度62 56 回弹率,% 45 67
压缩复原率,% 99.40 120 拉伸强度,MPa 1.71 2.33 断裂伸长率,% 25 45 阻燃性,级 1 1 耐磨性≤85 90 1、环保：无毒、无公害，符合环保要求；经济性：除日常清洁冲洗外，在合理使用范围内无需特殊维护； 2、全天候使用：任何季节及温差，均能维持高水准的品质，雨后能立即使用； 3、弹性：具有适度的弹性及反弹力，减少体力的消耗，增进竞赛成绩； 4、冲击力吸收：适应吸收脚部冲击力，减少运动伤害，适宜长期练习及比赛； 5、耐候性：不会因紫外线、臭氧、酸雨的污染而退色，粉化或软化，并能长期保持鲜的色彩； 6、耐磨性：满足各级单位长时间，高使用频率的需要；安全性：可防止跌倒所发生的运动伤害； 7、耐压缩性：不致因为田径器材的重压而无法恢复弹性； 8、防滑要求：在潮湿的条件下和恶劣天气中需要保护运动员脚踏实,起步、加速、跑动快速安全； 9、抗钉力：在受力最大、使用最频繁的百米起跑点，不会因使用钉鞋或起跑架而破坏；
塑胶篮球场施工方案 第一章硅PU球场材料说明 硅PU球场材料说明：（上海望迪公司技术课） 硅PU球场材料是一种新型的塑胶球场材料，是在原PU球场材料的基础上利用高分子互穿网络技术开发研制出来的新一代改性硅PU。该材料是以聚氨酯（PU）材料与含有有机硅成分的材料科学地复合在一起，所生产出来的材料用在球场面层上，从根本上有效地解决了PU球场材料在专业性能、环保施工、使用寿命、日常维护等方面的不甘足，具有革命性的创新性能。 环保型硅PU球场材料，是一种具有多功能运动性和施工优势的国家专利球场材料。 通过改性硅弹性粒子等技术，实现PU材料可直接在混凝土地面施工。且不会出现开裂和鼓泡现象。同时拥有常规PU与丙烯酸的优良特性。是康体工程的最佳选择。 硅PU性能如下： 专业 巧妙的三层结构设计是按照国际性室内标准比赛场地要求设计，是室内标准比赛场地形态应用于室外的一种专业运动地坪产品，开辟了室外专业球场地坪新材料的先河，使运动场地面的弹性达到极为合理的布置，利于运动员各关节的保护和运动员最有利的发挥 1、特制的面层——韧中带硬，且有一定磨擦系数。它既能保证运动员起步迅速，移动轻松，更令运动员有脚踏实地的安全感觉。 2、高回弹值的弹性层，既能保护运动员的关节，减少韧带受伤危险，更能提高运动员跑动速度，提高竞 技水平。 耐用 1、优越耐候性。不会因紫外线、臭氧、雨水及高低温气候等环境改变而褪色、粉化、发硬、发软等现象，并能长期保持其鲜艳的色彩。
2、优越的耐磨性能。能保证外观结构特征恒久稳定不变，耐磨性好，能满足长期高使用频率之需要。 3、抗污性强面层——坚韧、密实，不易被鞋底或其它硬物刮化，可长期保持保持球场光洁如新。无人看管的球场也适合使用。 环保 本产品各项指标均达到国家装修卫生标准，已取得环保证书。产品在使用和施工过程中，均不产生有毒有害物质，是一种真正环保产品。 经济 综合使用成本低，不需特别维护保养，清洁容易，是性价比最理想的产品。适应性强，可任意施工在各种坚实地面上，颜色、厚度任选。沥青地面可直接铺设，新旧水泥混凝土地面经表面处理后即可铺设本产品，大大减少了基础地面处理成本. 环保型硅PU特性： 利用高分子互穿网络技术 研制的新一代改性硅PU，因 其异常紧密的结构联结，因而 具有特别优异的延伸率、抗污 性、耐老化、耐磨和抗刮伤性 能。 硅PU荣获国家实用新型专利 独特的有机硅改性聚氨酯创新 技术领先于其它球场材，拥有 无可比拟的耐候性和耐磨性能 表现在：1、优越耐候性 2、优越的耐磨性能
